Термическая обработка металлов: как задать режим и выбрать печь
Термическая печь должна не просто нагреть воздух до заданной цифры. Её задача — провести конкретную садку по установленному температурно-временному маршруту, обеспечить требуемое состояние металла и сохранить повторяемость от партии к партии. Поэтому выбор начинают с технологии и изделия, а не с красивого значения максимальной температуры.
- Сначала задают технологическую задачу
- Из чего состоит температурный цикл
- Почему садка меняет результат
- Камерная, шахтная или печь с выкатным подом
- Периодическая или непрерывная печь
- Воздух, защитная атмосфера и вакуум
- Футеровка, нагреватели и зоны
- Контроль температуры и приёмка
- Мощность и продолжительность цикла
- Типичные отклонения
- Печи «УралИндуктора»
- Данные для технического задания
- Безопасность участка
- Ответы инженера
Сначала задают результат, который должен получить металл
Отжиг, нормализация, закалка, отпуск, старение, стабилизация, сушка и прокалка — это разные процессы. Даже одинаковое название операции не даёт готового режима без марки материала, исходного состояния, геометрии детали и требований к свойствам. Температуру, скорость нагрева, выдержку и охлаждение устанавливает технологическая документация предприятия.
Для литейного производства термическая обработка может снижать остаточные напряжения, изменять структуру и свойства отливки, стабилизировать размеры или подготавливать поверхность к дальнейшей обработке. Но печь не исправит усадочную раковину, неправильный химический состав или трещину, возникшую раньше. Поэтому результат связывают с номером плавки, формой, отливкой, садкой и фактической температурной записью.
Режим состоит не из одной температуры
- Подготовка. Проверяют идентификацию деталей, оснастку, чистоту камеры, исправность датчиков, блокировок и механизмов загрузки.
- Загрузка. Температура печи при загрузке и допустимое время открытой двери зависят от материала, размера изделия и технологии.
- Нагрев. Скорость задают так, чтобы деталь прогревалась без недопустимого температурного перепада, деформации или термических напряжений.
- Выравнивание. После достижения уставки воздухом или стенками камеры массивная садка ещё может оставаться холоднее. Ей требуется время, чтобы приблизиться к заданной температуре по сечению.
- Выдержка. Отсчёт начинают по критерию технологической карты: по датчику печи, контрольной термопаре, температуре детали либо другому установленному признаку.
- Охлаждение. Оно может проходить с печью, на воздухе, в управляемой зоне, в газе или в закалочной среде. Этот этап формирует результат так же, как нагрев.
- Подтверждение. Сохраняют запись цикла, идентификацию садки и результаты предусмотренного контроля.
Уставка контроллера — не температура всей детали. Датчик печи измеряет температуру в своей точке. Толстостенная отливка, плотная укладка и массивная оснастка нагреваются с запаздыванием, которое необходимо учитывать при назначении выдержки.
Садка определяет теплообмен внутри камеры
Свободный объём камеры сам по себе ничего не говорит о допустимой загрузке. В расчёт входят масса изделий и оснастки, их теплоёмкость, максимальные размеры, расстояния до стен и нагревателей, проходы для циркуляции газа, нагрузка на под и возможность безопасного захвата.
Плотная садка экономит место, но способна перекрыть конвекцию и экранировать тепловое излучение. Слишком большой зазор также не всегда полезен: увеличивается камера, площадь ограждений и тепловые потери. Рабочее пространство формируют вокруг реальной детали, приспособления и требуемого потока.
Тип печи выбирают по детали и способу обращения с садкой
| Конструкция | Когда её рассматривают | Что проверить до выбора |
|---|---|---|
| Муфельная УИ-МП или камерная УИ-МКП | Периодические партии небольших и средних деталей, оснастка, лабораторные и производственные циклы. | Габариты с зазорами, массу на под, дверь, загрузочное устройство, циркуляцию и число зон. |

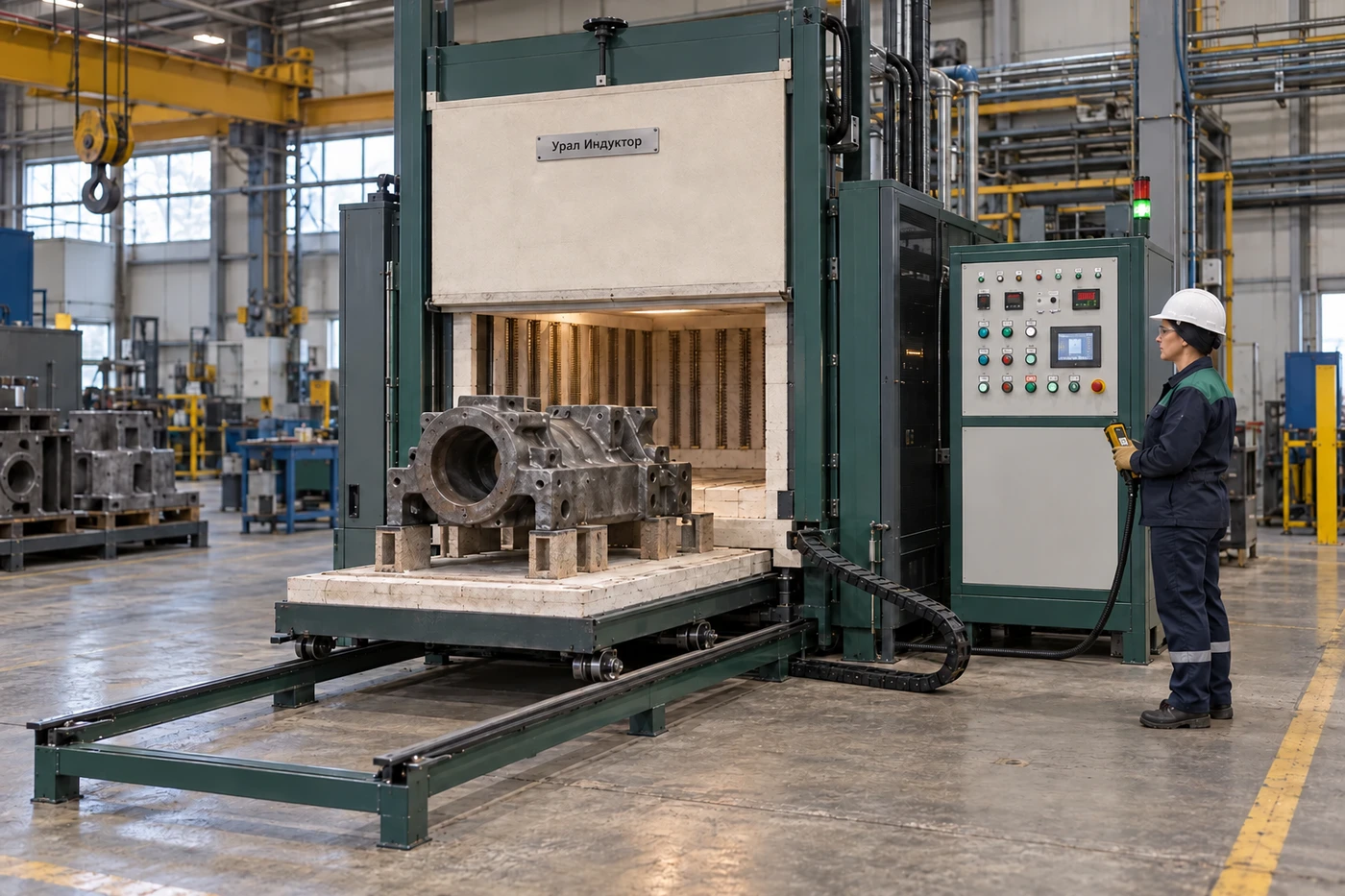

| С выкатным подом УИ-МПВП | Крупные отливки, сварные конструкции и тяжёлые партии, которые удобнее собирать на тележке. | Нагрузку на под, рельсовый путь, привод, герметизацию проёма и место для полностью выдвинутой тележки. |

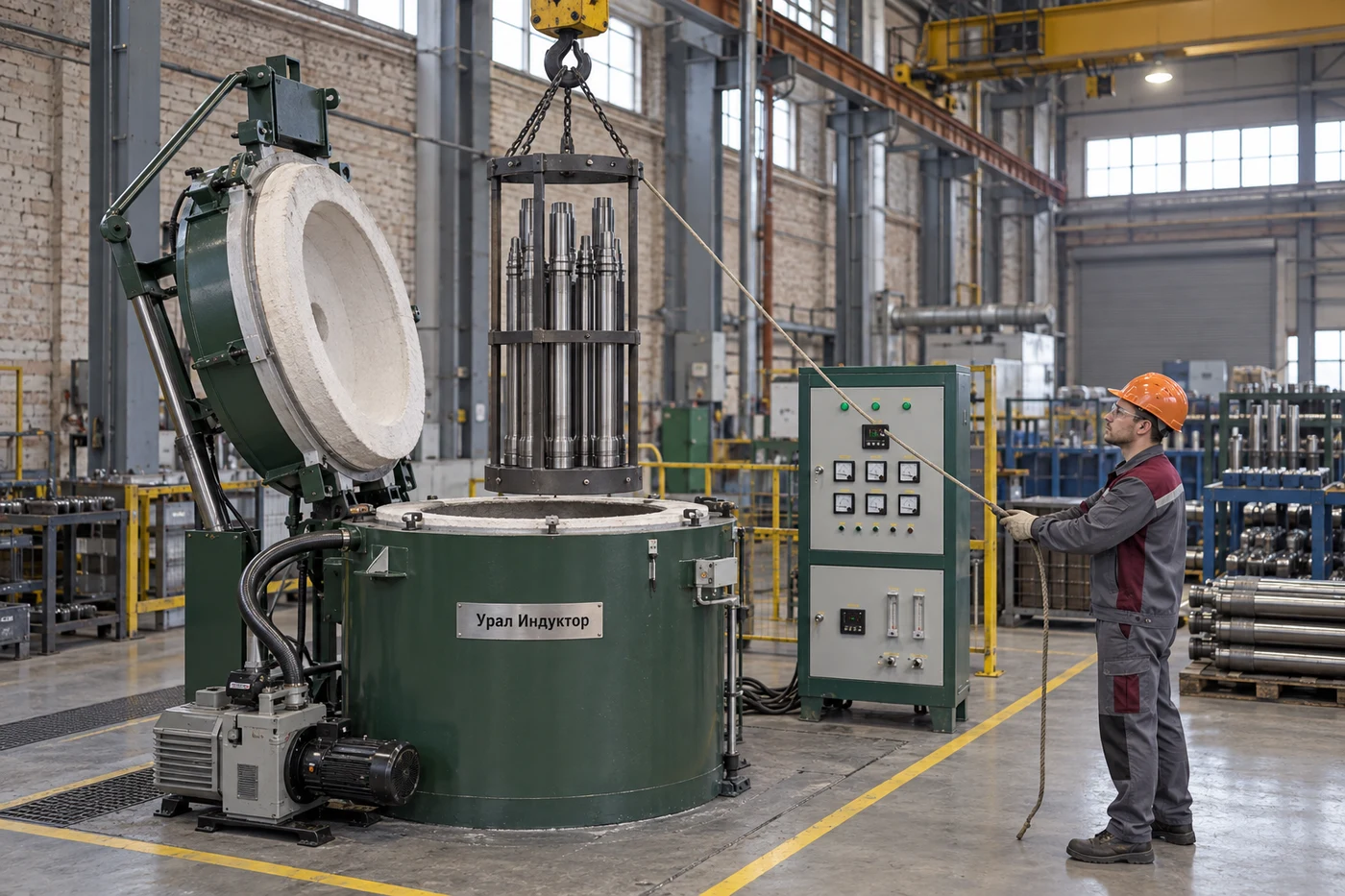

| Шахтная УИ-МШП | Длинные валы, штоки, трубы и цилиндрические изделия с вертикальной загрузкой. | Глубину, грузоподъёмность крана, подвеску, число зон по высоте и безопасное обслуживание крышки. |
| С подъёмным подом УИ-МПП | Тяжёлые изделия, тигли и садки, для которых под должен подниматься в камеру снизу. | Ход и привод подъёма, фиксацию, доступ к поду, площадку обслуживания и защиту опасной зоны. |
| Проходная или конвейерная | Повторяющиеся изделия и стабильный поток, когда партии можно вести через последовательные зоны. | Производительность, время пребывания, тип транспортёра, температурные зоны и синхронизацию линии. |
Периодический и непрерывный процессы считают по-разному
В печи периодического действия одна садка последовательно нагревается, выдерживается и охлаждается по программе. Такая схема удобна при смене номенклатуры и режимов. Производительность зависит от полного оборота партии, включая загрузку, восстановление температуры, охлаждение и выгрузку.
В непрерывной печи изделия проходят зоны с заданной скоростью. Здесь определяющими становятся масса в час, шаг подачи, плотность укладки, длина зон и допустимый разброс времени пребывания. Если поток нестабилен, линия нуждается в буфере или согласованной остановке: просто оставить детали в горячей зоне нельзя.
Рабочая среда влияет на поверхность и конструкцию печи
| Среда | Для чего применяют | Что входит в инженерную задачу |
|---|---|---|
| Воздух | Процессы, где образование окалины или изменение поверхности допустимо либо компенсируется последующей обработкой. | Приток и вытяжка, газовыделение садки, состояние нагревателей и влияние открывания двери. |
| Защитный газ | Снижение окисления и управление взаимодействием поверхности с атмосферой. | Состав и чистота газа, расход, продувка, герметичность, точка росы при необходимости, анализ, безопасный сброс и вентиляция. |
| Вакуум | Высокочистые процессы, ограничение окисления и газового взаимодействия при совместимой технологии. | Рабочее и предельное давление, газовыделение, насосы, горячая зона, охлаждение, герметичность и время откачки. |
Инертный газ не делает процесс безопасным или безокислительным автоматически. Воздух должен быть вытеснен по заданной процедуре, камера — сохранять герметичность, а расход и состав газа — контролироваться. Для персонала азот и аргон опасны вытеснением кислорода, поэтому вентиляцию и газовый контроль проектируют вместе с печью.
Футеровка, нагреватели и зоны работают как одна тепловая система
Температурный класс материала футеровки не равен допустимой рабочей температуре всей печи. Ограничения задают нагреватели, крепления, датчики, уплотнения, оснастка, рабочая атмосфера и продолжительность режима. Послойный состав стен, свода, двери и пода согласуют по тепловой нагрузке и условиям обслуживания.
На странице о футеровке и нагревателях термических печей для разных температурных исполнений приведены металлические нагреватели FeCrAl и NiCr, а также стержни SiC и MoSi₂. Это не взаимозаменяемые детали: при смене типа нагревателя меняются электрическая схема, регулирование, крепление и эксплуатационные ограничения.
Разделение на зоны помогает компенсировать отличия теплопотерь у двери, свода, пода и стен. Однако большее число зон само по себе не гарантирует равномерность. Нужны правильное расположение датчиков, настройка регуляторов, циркуляция при подходящей температуре и подтверждение на рабочем пространстве.

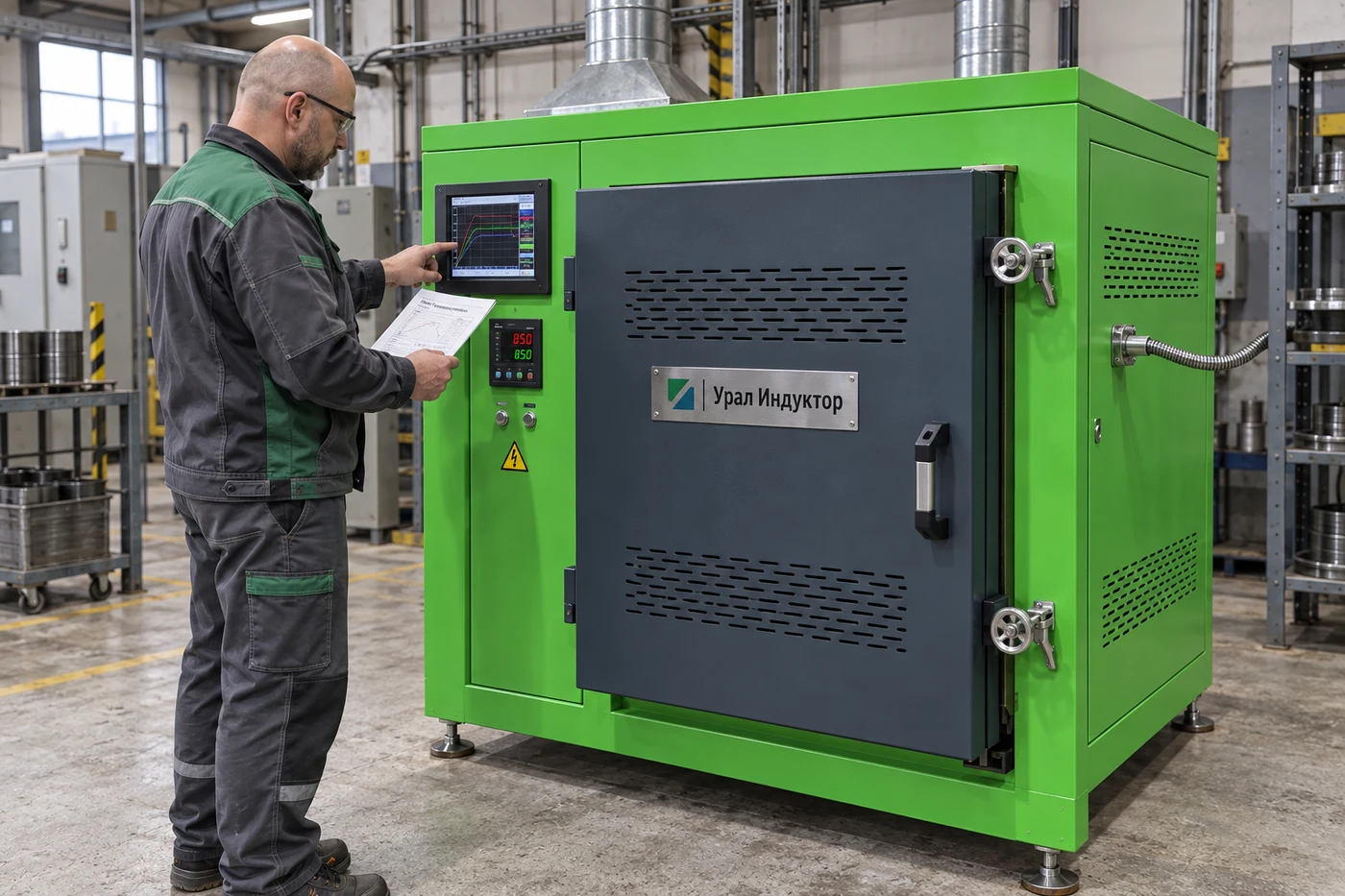

Контроллер держит уставку, а качество подтверждает система измерений
Точность регулятора, погрешность измерительного канала и неравномерность температуры по камере — три разных характеристики. Значение около датчика может быть стабильным, пока возле двери, пода или плотной садки сохраняется другой температурный уровень.
При пусконаладке и периодической проверке оценивают рабочее пространство, в котором допускается размещать изделия. Количество и положение контрольных точек, режим испытания, допустимое отклонение и периодичность устанавливают требования к продукции, договор и применимые нормы предприятия. Для ответственных процессов используют независимую регистрацию и термопары на контрольной детали либо имитаторе садки.
Мощность рассчитывают по циклу, а не по объёму камеры
Полезное тепло в упрощённой оценке связано с массой садки, её теплоёмкостью и требуемым повышением температуры. Но печь одновременно нагревает оснастку, часть футеровки и циркулирующую среду, компенсирует потери через корпус и проёмы. Поэтому установленную мощность нельзя получить умножением объёма камеры на постоянный коэффициент.
Расчёт проверяют по самому тяжёлому предусмотренному циклу. При этом чрезмерный запас мощности без подходящего регулирования может ухудшить управление и нагрузить сеть, а недостаточная мощность удлинит разгон и сорвёт производительность. Для непрерывной линии добавляют тепловой поток материала в единицу времени; для периодической — полный оборот партии.
Энергия и время связаны, но не линейно. Удвоение мощности не гарантирует вдвое более быстрый цикл: ограничением могут стать допустимая скорость нагрева детали, передача тепла внутрь сечения, равномерность камеры или скорость последующего охлаждения.
Отклонение результата разбирают по всей цепочке
| Признак | Что проверить в печи и садке | Что нельзя исключать |
|---|---|---|
| Разброс твёрдости или свойств | Расположение деталей, равномерность, фактический прогрев, начало и длительность выдержки, охлаждение. | Химический состав, исходную структуру, толщину сечения и метод измерения. |
| Окисление, окалина, изменение поверхности | Герметичность, состав и расход атмосферы, открывание двери, загрязнение камеры, отвод газов. | Состояние поверхности до нагрева и совместимость материала с выбранной средой. |
| Коробление или трещины | Опоры, ориентацию, скорость нагрева и охлаждения, перепад температур и обращение с горячей деталью. | Остаточные напряжения после литья, сварки или мехобработки, резкие переходы сечения. |
| Цикл стал длиннее | Массу и плотность садки, состояние нагревателей, двери и футеровки, напряжение питания, циркуляцию. | Изменение материала, оснастки, начальной температуры и критерия начала выдержки. |
| Перегрев отдельных зон | Датчики, силовые блоки, настройку зон, экранирование и близость деталей к нагревателям. | Неверную схему загрузки и локальное изменение теплоотдачи поверхности. |
| Запись режима не совпадает с результатом | Место датчика, калибровку канала, архивирование, синхронизацию времени и идентификацию партии. | То, что датчик печи не измерял температуру самой детали. |
Линейка «УралИндуктора» закрывает разные способы загрузки и среды
В каталоге термических печей «УралИндуктора» представлены периодические, специальные и непрерывные решения. Опубликованные пределы относятся к конкретным сериям; максимальную температуру одной модели нельзя автоматически переносить на другую.
| Серия | Опубликованные характеристики | Основной признак |
|---|---|---|
| УИ-МП | Камеры от 200×150×150 до 2000×800×800 мм; базовый ряд 4–90 кВт; исполнения до 1800 °C. | Универсальная периодическая печь для небольших и средних партий. |
| УИ-МКП | Камеры от 200×150×150 до 2000×800×800 мм; 4–90 кВт; исполнения до 1800 °C. | Горизонтальная загрузка через распашную дверь, варианты пульта и циркуляции. |
| УИ-МПВП | Камеры до 2000×1000×1000 мм; 12–200 кВт; исполнения до 1800 °C. | Выкатной под для тяжёлых и крупногабаритных изделий. |
| УИ-МШП | Вертикальная загрузка; число зон подбирают по глубине и садке; исполнения до 1700 °C. | Длинные детали и вертикальная подвеска. |

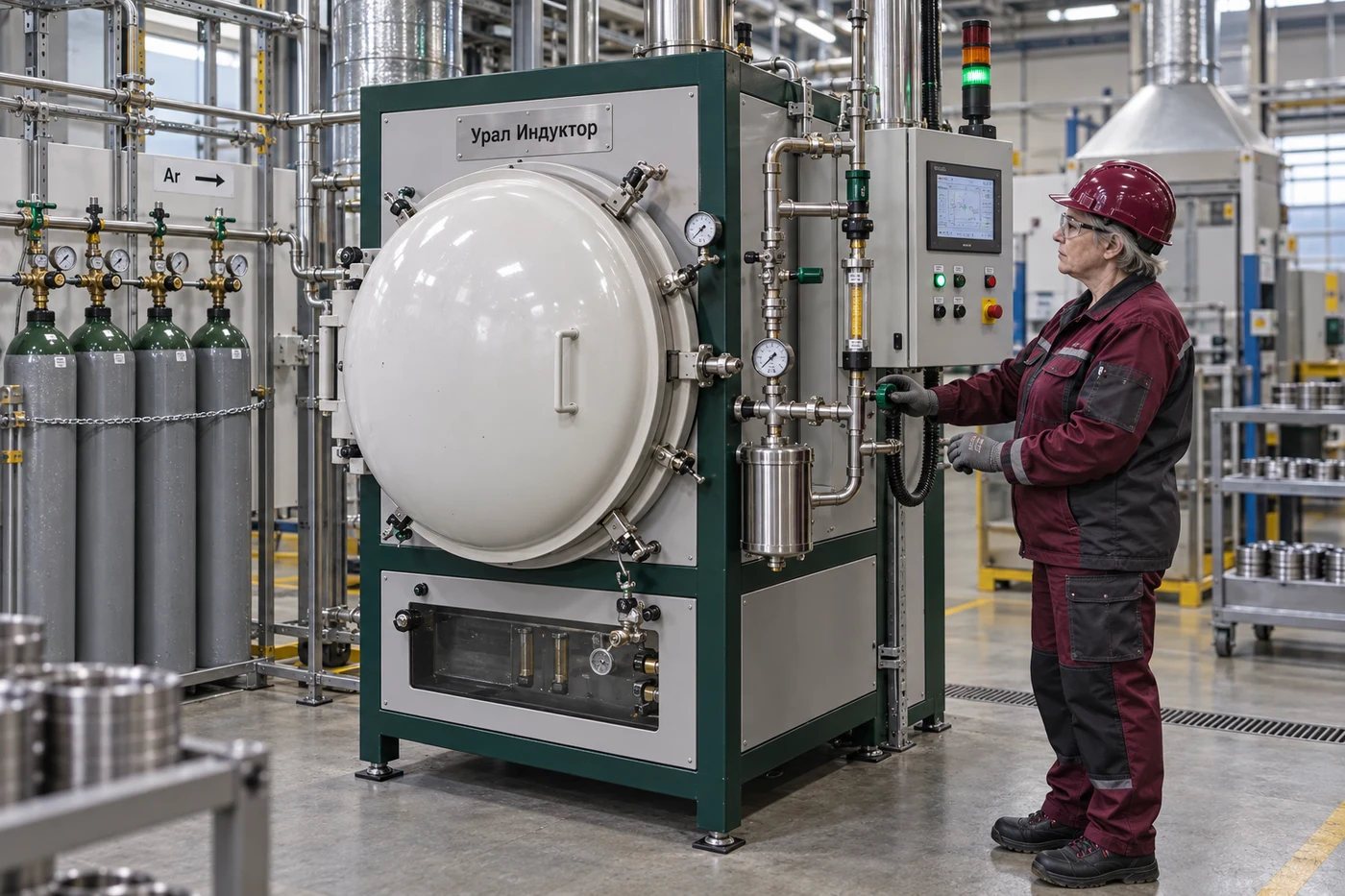

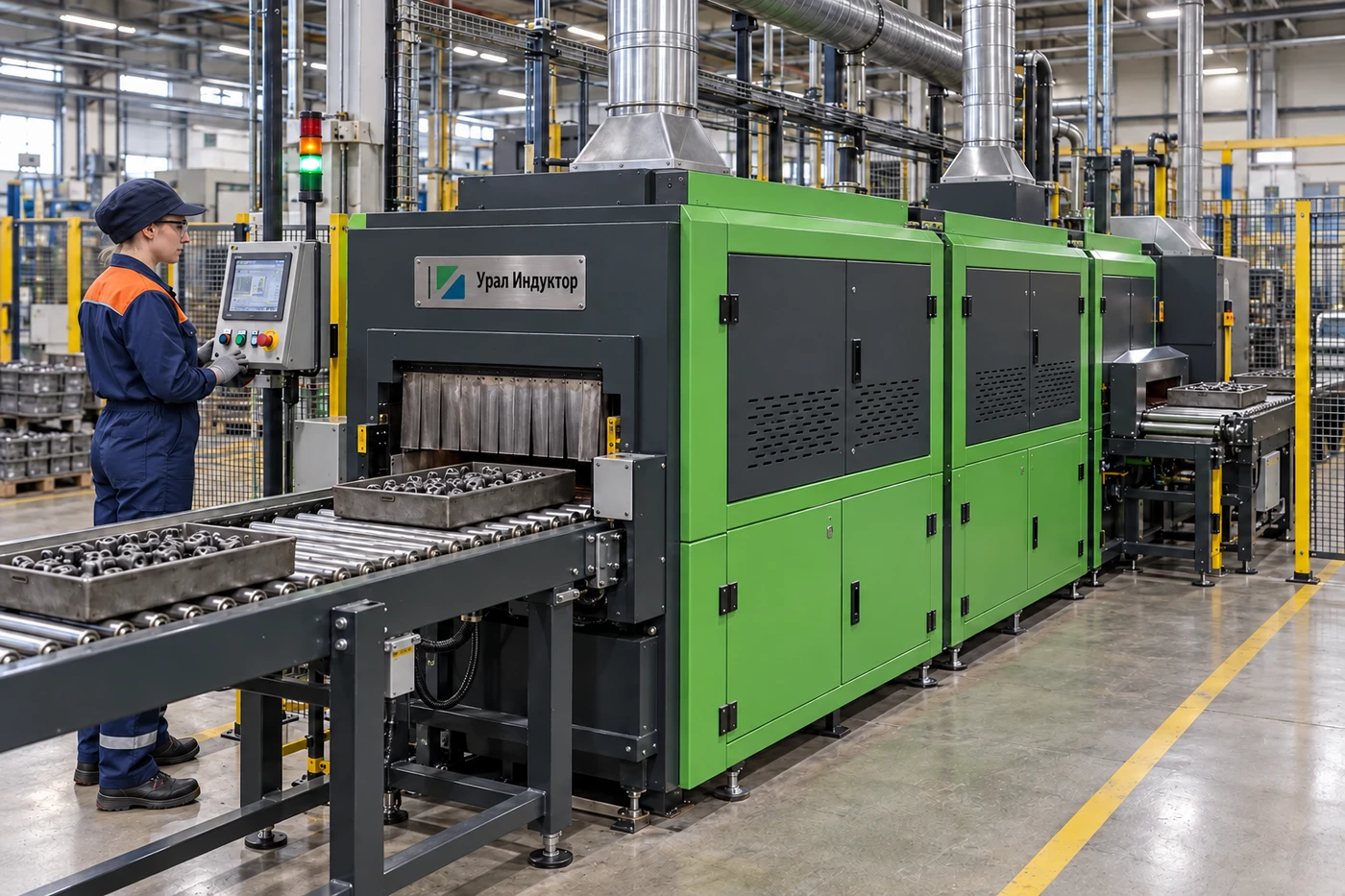

| УИ-МПЗА | Герметичная камера с подачей инертного газа; исполнения до 1800 °C. | Контролируемая защитная атмосфера. |
| УИ-МВТВП | Опубликованный ряд до 1700 °C; несколько компоновок силовой части и управления. | Высокотемпературная обработка в вакууме. |
| Непрерывные печи | Роликовые, сетчато-ленточные и барабанные исполнения рассчитываются под поток и время пребывания. | Серийная подача изделий через несколько зон. |
Пример действующего проекта

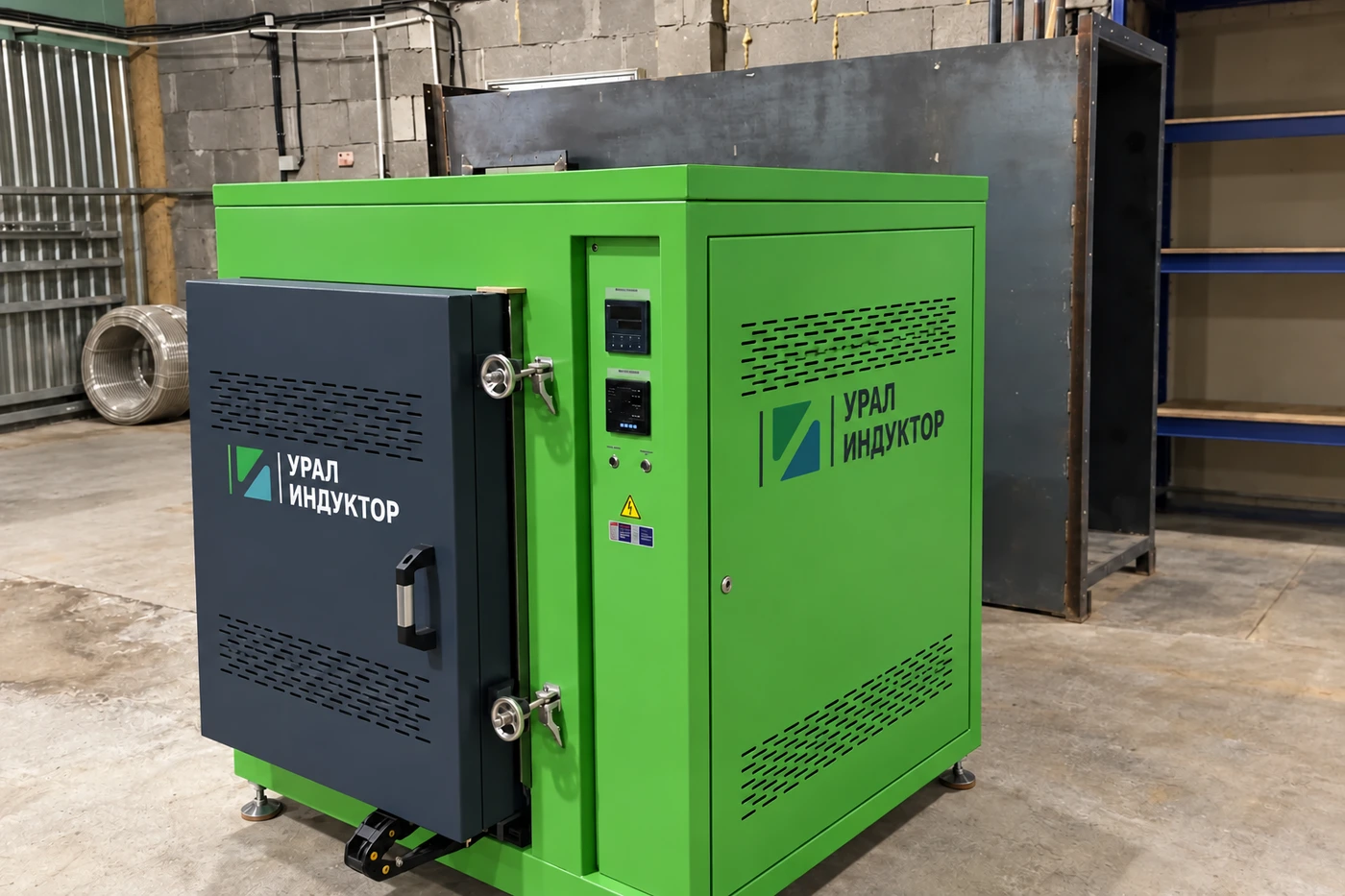

В феврале 2026 года «УралИндуктор» поставил и ввёл в эксплуатацию в Уфе камерную электропечь сопротивления УИ-МП-17-5 для предприятия трубопроводной арматуры. В опубликованной карточке указаны температура до 1100 °C и мощность 30 кВт. В состав работ вошли проектирование, изготовление, поставка, пусконаладка и обучение персонала. Посмотреть проект.
Хорошее техническое задание начинается с садки и режима
- Материал: марка, исходное состояние, способ изготовления и предшествующие операции.
- Операция: назначение обработки и документ, по которому оценивается результат.
- Температурный цикл: загрузка, скорость нагрева, рабочая температура, критерий начала и время выдержки, способ охлаждения.
- Садка: чертежи, минимальные и максимальные размеры, масса одной детали и партии, оснастка, схема размещения.
- Программа: партий или килограммов в смену, сменность, переналадки, требуемый резерв и допустимое время цикла.
- Рабочая среда: воздух, газ или вакуум, требования к поверхности, допустимые выделения и вытяжка.
- Качество: допуск по температуре, рабочее пространство, контрольные точки, регистрация, архив и прослеживаемость.
- Загрузка: ручная, крановая, тележка, конвейер, робот; высота пола, проходы и место для обслуживания.
- Площадка: доступная электрическая мощность, напряжение, вентиляция, охлаждение, газы, фундамент и ограничения по габаритам.
- Приёмка: перечень проверок, пробная садка, критерии результата, обучение и комплект документов.
Термический участок проектируют вокруг опасных состояний
- Горячие поверхности и детали. Опасную зону обозначают, применяют подходящие захваты и средства защиты; температуру нельзя оценивать рукой или по цвету.
- Двери, тележки и подъёмные механизмы. Движение блокируют при нахождении человека в опасной зоне; обслуживание выполняют после отключения и предотвращения самопроизвольного перемещения.
- Электрическая часть. Нагреватели, тиристорные блоки и шкафы обслуживает допущенный персонал. Защиты и блокировки не обходят ради продолжения цикла.
- Газы и продукты нагрева. Перед обработкой оценивают выделения из масла, покрытий и материалов. Защитные газы требуют вентиляции, контроля и установленного порядка продувки.
- Вакуум и давление. Камеру открывают только после подтверждения безопасного состояния. Трубопроводы, арматуру и сосуды проверяют по проекту и эксплуатационной документации.
- Пожар и закалочные среды. Горячая садка, масло и горючие загрязнения требуют отдельного анализа риска, удаления проливов и предусмотренных средств тушения.
- Грузоподъёмные операции. Массу садки и оснастки учитывают вместе; строповка, траверсы и маршруты исключают нахождение людей под грузом.
Ответы инженера на вопросы заказчиков
Можно ли выбрать печь только по объёму и максимальной температуре?
Нет. Две садки одинакового объёма могут различаться по массе, теплоёмкости и схеме обдува. Дополнительно нужны режим, рабочая среда, производительность, способ загрузки и требования к равномерности.
Когда начинается выдержка?
По критерию, установленному технологической документацией. Для одной операции достаточно подтверждённой температуры рабочего пространства, для другой требуется контрольная термопара на детали или имитаторе садки. Достижение уставки датчиком печи не является универсальным началом выдержки.
Что лучше: камерная печь или выкатной под?
Для сравнительно компактных партий удобна камерная конструкция. Тяжёлую или крупную садку безопаснее собирать на выкатном поде вне камеры. Решение определяют масса, габариты, грузоподъёмное оборудование, такт и свободное место перед печью.
Нужна ли защитная атмосфера, если после нагрева деталь очищают?
Не всегда. Сравнивают требования к поверхности, потери металла, глубину изменённого слоя, стоимость последующей очистки и влияние среды на свойства. Защитная атмосфера усложняет герметизацию, газовое хозяйство и безопасность, поэтому её назначают по обоснованной задаче. Если после нагрева предусмотрено удаление окалины, способ обработки подбирают отдельно; основные критерии приведены в статье о дробемётной очистке.
Какие материалы отправить для предварительного расчёта?
Чертежи деталей и оснастки, марки материалов, массу и схему садки, температурный график, программу выпуска, требования к атмосфере и контролю, план помещения и сведения об энергоресурсах. Если режима пока нет, нужно прямо указать, какие свойства требуется получить.
Нужно подобрать термическую печь под ваш процесс?
Передайте инженеру материал, чертежи и массу садки, температурный график, производительность, рабочую атмосферу и условия площадки. По этим данным можно обоснованно выбрать конструкцию, размеры камеры, мощность, зоны нагрева, управление и состав поставки.
