Рельсовые транспортные электроплатформы
Рельсовые электроплатформы перевозят заготовки, отливки и оснастку между производственными постами. Подбираем грузоподъёмность, размеры настила и питание: от кабельного барабана, рельсов или аккумулятора.
Внутрицеховая и межучастковая перевозка грузов по рельсам
Кабельный барабан; низковольтное питание через рельсы; аккумулятор
С барабаном: 6–160 т; с питанием через рельсы: 6–200 т; с аккумулятором: 5–100 т
12 месяцев
Три способа питания
Кабельный барабан подходит для маршрута, где можно безопасно проложить кабель от точки подключения. Питание через рельсы исключает тянущийся кабель, но требует подготовленного токопроводящего пути. Аккумулятор позволяет обойтись без кабеля и токоподвода через рельсы; при выборе учитывают рабочий цикл и зарядку.
| Питание | Как устроено | Что проверить на площадке |
|---|---|---|
| От кабельного барабана | Барабан сматывает и разматывает кабель при движении. Питание серии — 380 В переменного тока. | Длину кабеля, место его прохождения и защиты, допустимую длину маршрута, обслуживание барабана. |
| Через рельсы | Стационарный трансформатор понижает напряжение; токосъёмники платформы получают питание через подготовленный рельсовый путь. | Электрическую схему, изоляцию пути, состояние токосъёма, секционирование, загрязнение и влажность. |
| От аккумулятора | Батарея на платформе питает привод. Тяговый кабель к стационарной точке подключения при движении не нужен. | Рабочий цикл и расход энергии, зарядное устройство, доступ к батарее, время зарядки и условия её эксплуатации. |
Платформы с кабельным барабаном
Кабельный барабан не требует передачи электроэнергии через рельсы. Кабель защищают от проезда техники, зацепления грузом и повреждения при уборке. Каталожный ориентир по длине маршрута — менее 200 м. Допустимую длину подтверждают для выбранных кабеля и барабана.
| Грузоподъёмность, т | Настил Д × Ш, мм | Высота, мм | Скорость, м/мин | Мощность привода, кВт | Масса платформы, т |
|---|---|---|---|---|---|
| 6 | 3600 × 2000 | 550 | 30 | 2,2 | 2,2 |
| 10 | 3600 × 2000 | 550 | 30 | 2,2 | 2,5 |
| 16 | 4000 × 2200 | 580 | 30 | 3,7 | 3,2 |
| 25 | 4500 × 2200 | 650 | 30 | 3,7 | 4,3 |
| 40 | 5000 × 2500 | 700 | 25 | 5,5 | 5,7 |
| 63 | 5600 × 2500 | 850 | 25 | 7,5 | 8,3 |
| 100 | 6300 × 2800 | 900 | 20 | 7,5 | 10,2 |
| 160 | 8000 × 2800 | 1150 | 20 | 2 × 7,5 | 22,5 |
Платформы с питанием через рельсы
В этой серии электропитание передаётся через рельсы. Предусмотрены однофазные и трёхфазные схемы с понижением напряжения 380 В до 36 или 24 В и преобразованием на платформе. Конкретную схему и напряжение указывают в спецификации.
Такое решение требует подготовленного пути и стабильного токосъёма. Нужно оценить стыки рельсов, пересечения маршрута, возможность накопления воды и металлической пыли. Основание пути и электрическую часть проектируют совместно.
| Грузоподъёмность, т | Настил Д × Ш, мм | Высота, мм | Колея, мм | Скорость, м/мин | Мощность привода, кВт |
|---|---|---|---|---|---|
| 6 | 3200 × 1600 | 520 | 762 | 30 | 2,2 |
| 10 | 3200 × 1600 | 520 | 762 | 30 | 2,2 |
| 6 | 3600 × 2000 | 520 | 1435 | 30 | 2,2 |
| 10 | 3600 × 2000 | 520 | 1435 | 30 | 2,2 |
| 16 | 4000 × 2200 | 650 | 1435 | 30 | 3,5 |
| 25 | 4500 × 2200 | 650 | 1435 | 30 | 3,5 |
| 40 | 5000 × 2500 | 700 | 1435 | 25 | 5 |
| 63 | 5600 × 2500 | 850 | 1435 | 25 | 7,5 |
| 100 | 6300 × 2800 | 900 | 1435 | Уточняется | 7,5 |
| 150 | 8000 × 3000 | 1150 | 1800 | 20 | 2 × 7,5 |
| 200 | 10000 × 3000 | 1250 | 1800 | 20 | 2 × 7,5 |
Аккумуляторные платформы
Аккумуляторное питание не требует токоподвода через рельсы и не ограничивает перемещение длиной разматываемого кабеля. Однако доступный пробег зависит от нагрузки, числа пусков, сопротивления движению, состояния батареи и температуры. Длину маршрута и время работы без зарядки подтверждают расчётом для конкретного рабочего цикла.
| Грузоподъёмность, т | Настил Д × Ш, мм | Высота, мм | Мощность привода, кВт | Масса платформы, т |
|---|---|---|---|---|
| 5 | 3600 × 2000 | 550 | 2,5 | 3,9 |
| 10 | 3600 × 2000 | 550 | 2,5 | 4,3 |
| 20 | 4000 × 2200 | 700 | 2,5 | 5,2 |
| 30 | 4500 × 2200 | 700 | 3 | 6,5 |
| 50 | 5000 × 2500 | 700 | 5 | 8,3 |
| 75 | 5800 × 2500 | 850 | 6,3 | 11,4 |
| 100 | 6500 × 2800 | 900 | 10 | 14,5 |
Путь, груз и производственный цикл
Номинальная грузоподъёмность относится к допустимой нагрузке при предусмотренном её размещении. Тяжёлая отливка на двух небольших опорах и равномерно распределённый груз одинаковой массы по-разному нагружают настил и раму. Для подбора нужны точки опирания, центр тяжести и способ фиксации груза.
Основание и рельсы рассчитывают на платформу вместе с грузом, с учётом нагрузок на колёса и принятого режима. Проверяют высотные отметки, уклоны, стыки, концевые остановы, торможение и согласование с постами загрузки. Проезд людей и погрузчиков через маршрут рассматривают отдельно.
Полезный цикл включает погрузку, движение, разгрузку и обратный ход. Высокая скорость не компенсирует долгое ожидание крана или недостаточное место на разгрузочном посту. Если маршрут соединяет помещения, проверяют ворота, габарит груза, пожарные преграды и условия отключения оборудования.
- Для горячих грузов согласовывают теплозащиту, температуру опорной поверхности и размещение электрооборудования.
- Для нестабильного или длинномерного груза определяют упоры, ложементы и допустимые свесы.
- Для работы с мостовым краном проверяют положение платформы на постах и зоны нахождения персонала.
- Для непрерывного производства оценивают резервирование транспорта и ремонтный доступ.
Управление и комплектность
Управление, регулирование скорости, тормоз, сигнализацию, аварийную остановку и контроль крайних положений фиксируют в спецификации. Датчики препятствий, радиопульт, остановку на постах и связь с линией согласовывают отдельно.
Для кабельного исполнения отдельно согласовывают барабан и кабель; для питания через рельсы — стационарное питание и токосъём; для аккумуляторного — батарею и зарядное устройство. Поставка рельсов, строительство основания и монтаж требуют отдельного согласования. Перевозка людей и работа во взрывоопасной зоне не предполагаются без специально подтверждённого исполнения.
Гарантия и условия поставки
Гарантия на оборудование — 12 месяцев. Поставка из Китая. Стоимость, комплектность, порядок оплаты, срок изготовления и доставки, а также монтаж и пусконаладку согласовываем в коммерческом предложении и договоре.

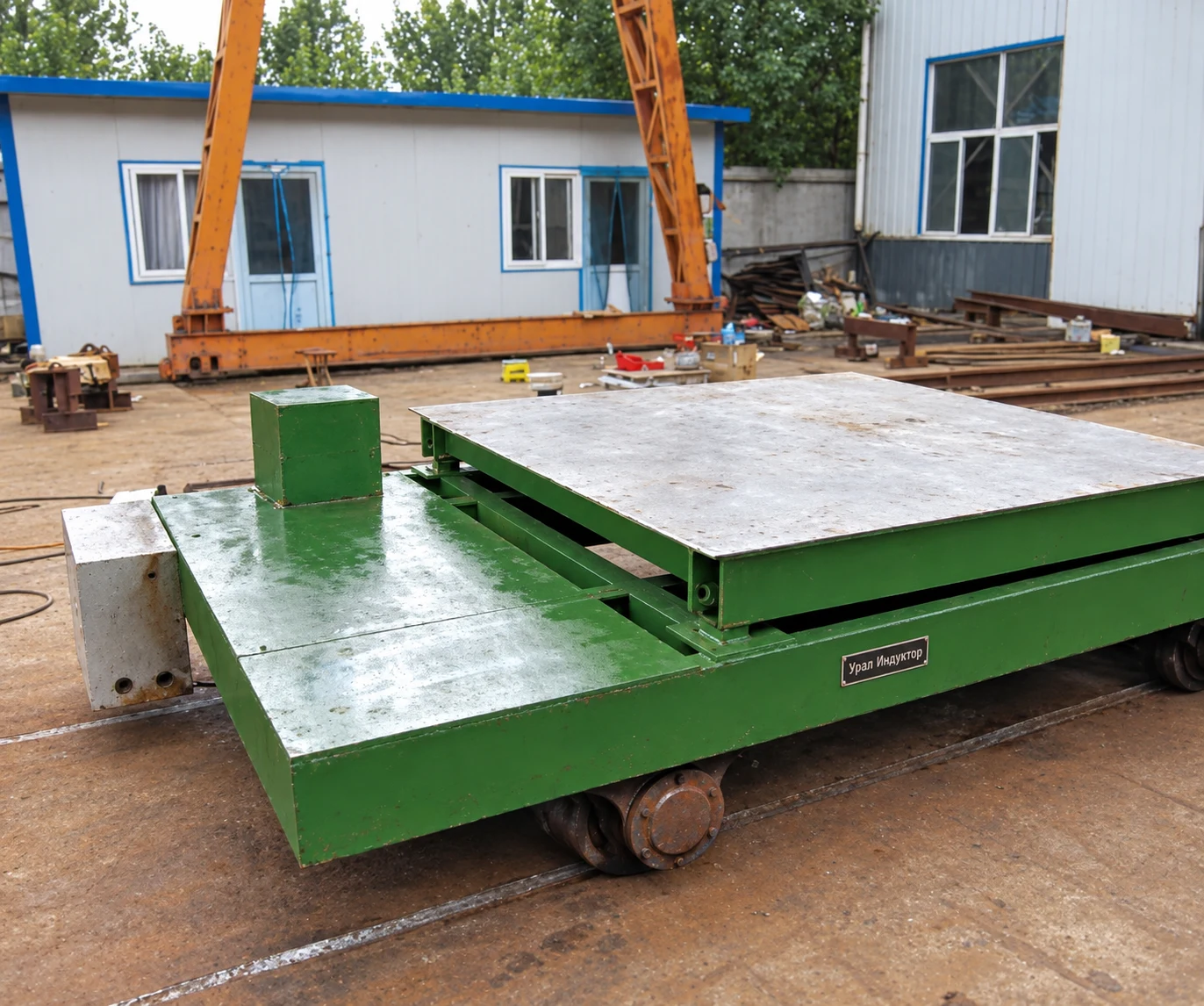

Перед заказом фиксируем техническое задание и исполнение оборудования. Фактическое наличие и срок подтверждаем на дату запроса. На фотографиях показаны примеры конструкций; окончательный состав поставки определяется спецификацией.
Что прислать для подбора
- Максимальная масса, размеры и температура груза
- Точки опирания, центр тяжести и требуемая оснастка
- План пути: длина, колея, уклоны, пересечения и ворота
- Число рейсов за смену, посты погрузки и разгрузки
- Предпочтительное питание и способ управления
Бланк с теми же вопросами можно скачать файлом.
Вопросы перед заказом
Какое питание выбрать для длинного маршрута?
У кабельного исполнения нужно проверить длину и устройство токоподвода. Для длинного маршрута можно рассмотреть аккумулятор или питание через рельсы, но выбор зависит от рабочего цикла, состояния пути и возможности зарядки.
Можно использовать существующие рельсы?
Только после проверки колеи, профиля, состояния стыков, основания и допустимых нагрузок. При питании через рельсы дополнительно проверяют электрическую схему и изоляцию пути.
Радиоуправление входит в поставку?
В каталоге оно предусмотрено как опция для кабельной серии. Для конкретной платформы состав управления подтверждают в спецификации.
Как узнать цену платформы?
Для расчёта нужны масса и размеры груза, схема опирания, длина маршрута, колея и режим работы. Стоимость, комплектность, условия оплаты и срок поставки фиксируются в коммерческом предложении.
Получите подбор оборудования или расчёт проекта — заполните форму
Инженер свяжется с вами, уточнит задачу и предложит решение под ваше производство.
- Подбор оборудования под ваш металл, режим и объёмы
- Расчёт стоимости, сроков и схемы поставки
- Ответ в течение 1 рабочего дня
