Непрерывное литьё и обработка прутка

МНЛЗ и обработка медных сплавов

Печи, тянущие машины, оборудование для резки и обработки прутка. Подбор отдельных узлов и состава линии по сплаву, сечению заготовки и требуемому выпуску.

Выбрать оборудование Подобрать состав линии

Наличие и срок — на дату запроса

Стоимость, состав поставки, оплату, срок и место поставки указываем в коммерческом предложении.

Состав линии — до заказа

Питание, управление, охлаждение и литейные узлы, границы подключения согласуем до заказа.

Что прислать для подбора

Марку сплава, сечение заготовки, требуемый выпуск и операции после литья.

Отправить задачу →

Каталог

Оборудование линии

От печи до мерной заготовки: печи, тянущие машины, резка и обработка прутка, разливка и оборудование плавильного участка. Печи для алюминия — отдельной группой.

Печи для медных сплавов

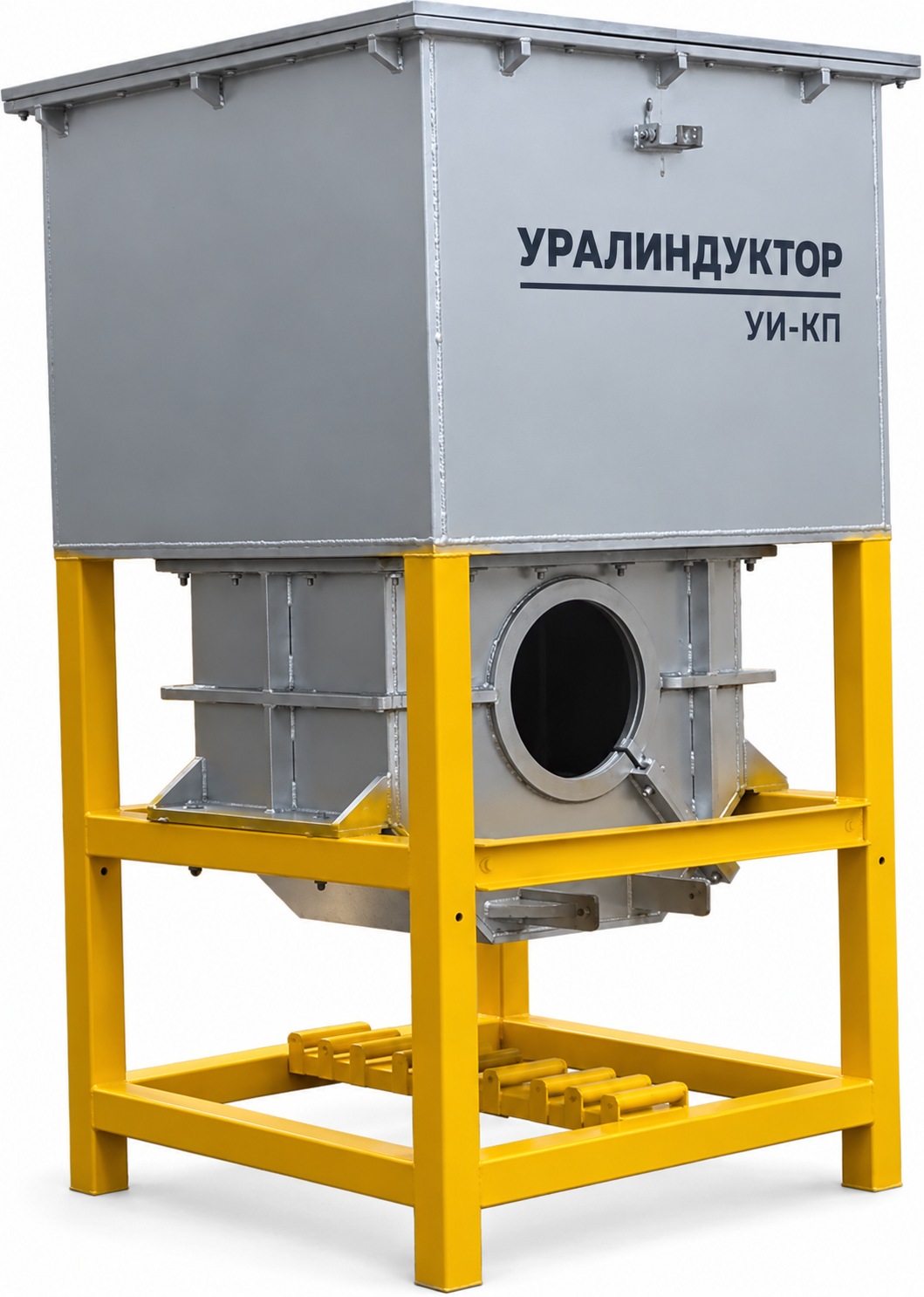

Канальные индукционные печи УИ-КП

Печи УИ-КП работают на промышленной частоте 50 Гц. Плавильное исполнение готовит расплав, раздаточное — поддерживает его температуру перед подачей в литейный узел.

Характеристики

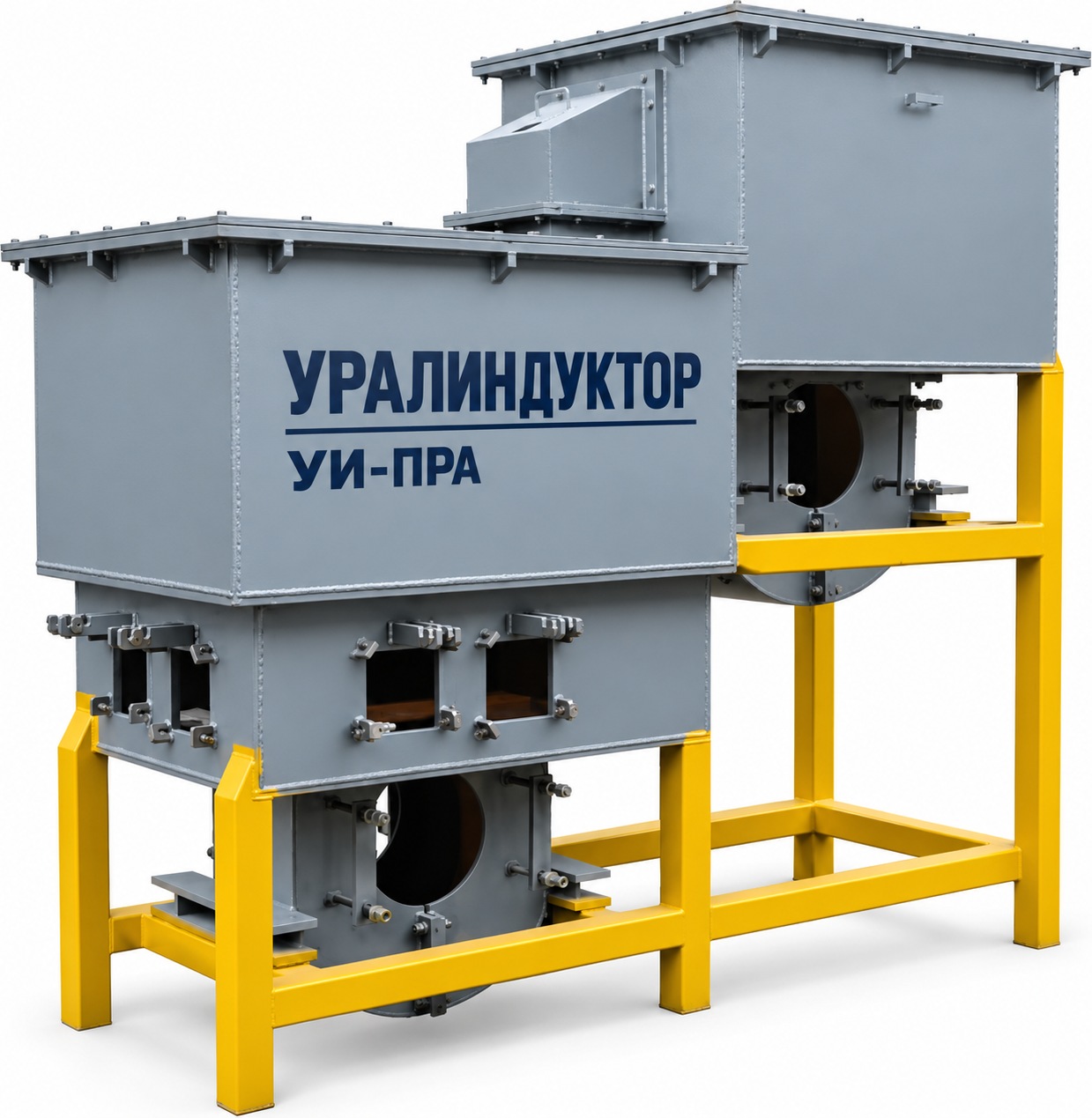

Плавильно-раздаточный агрегат УИ-ПРА — пример компоновки

Сдвоенные плавильно-раздаточные агрегаты УИ-ПРА

Агрегат УИ-ПРА объединяет плавильную и раздаточную части для подачи расплава на непрерывное литьё. Доступны моноблочная компоновка и размещение на общей раме.

Характеристики

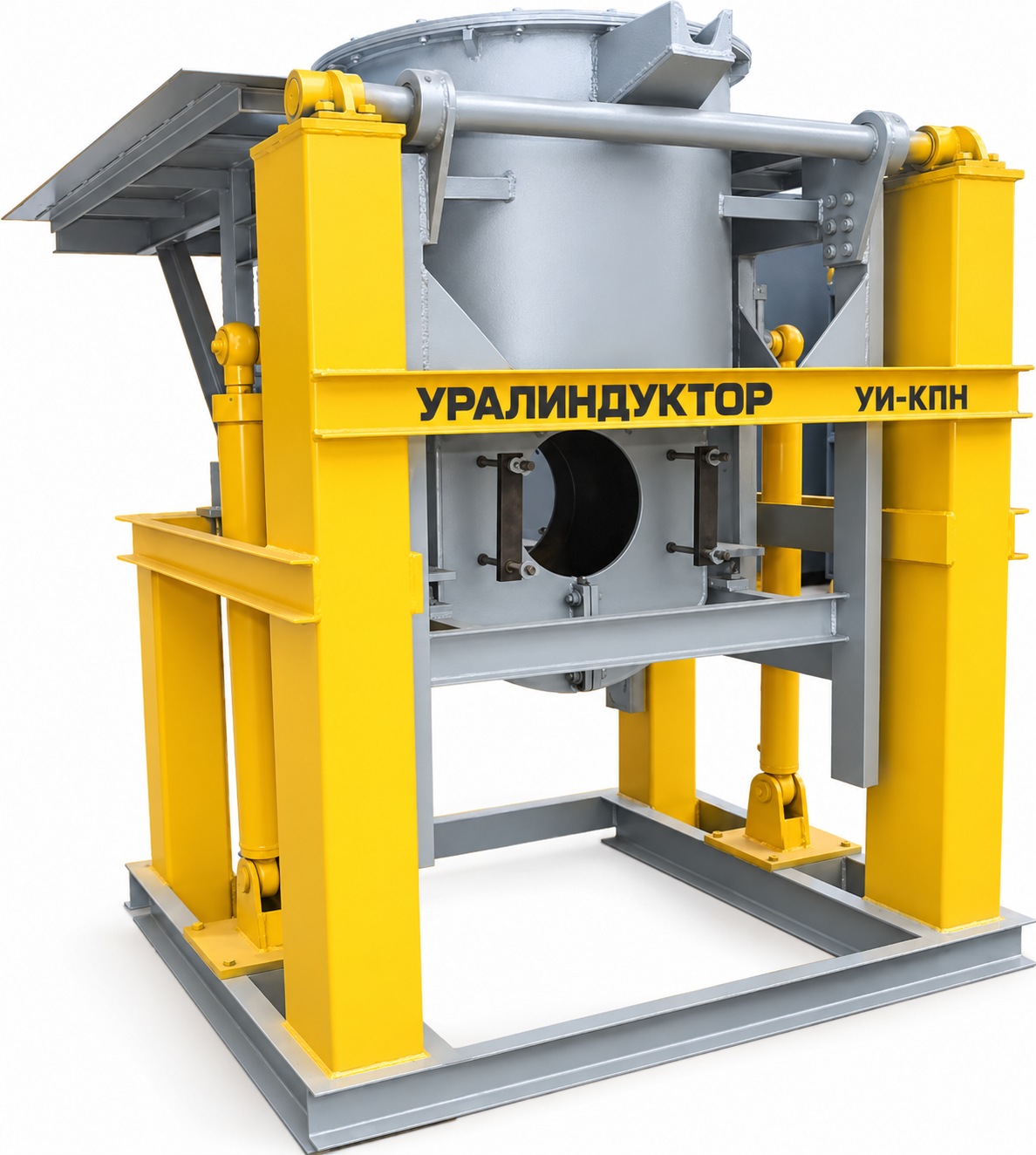

Печь УИ-КПН-500 с гидравлическим наклоном

Канальные печи с гидравлическим наклоном УИ-КПН

Печи УИ-КПН сливают расплав в приёмную ёмкость с помощью гидравлического наклона. Три исполнения отличаются мощностью, ёмкостью ванны и производительностью плавки.

Характеристики

Тянущие машины для непрерывного литья

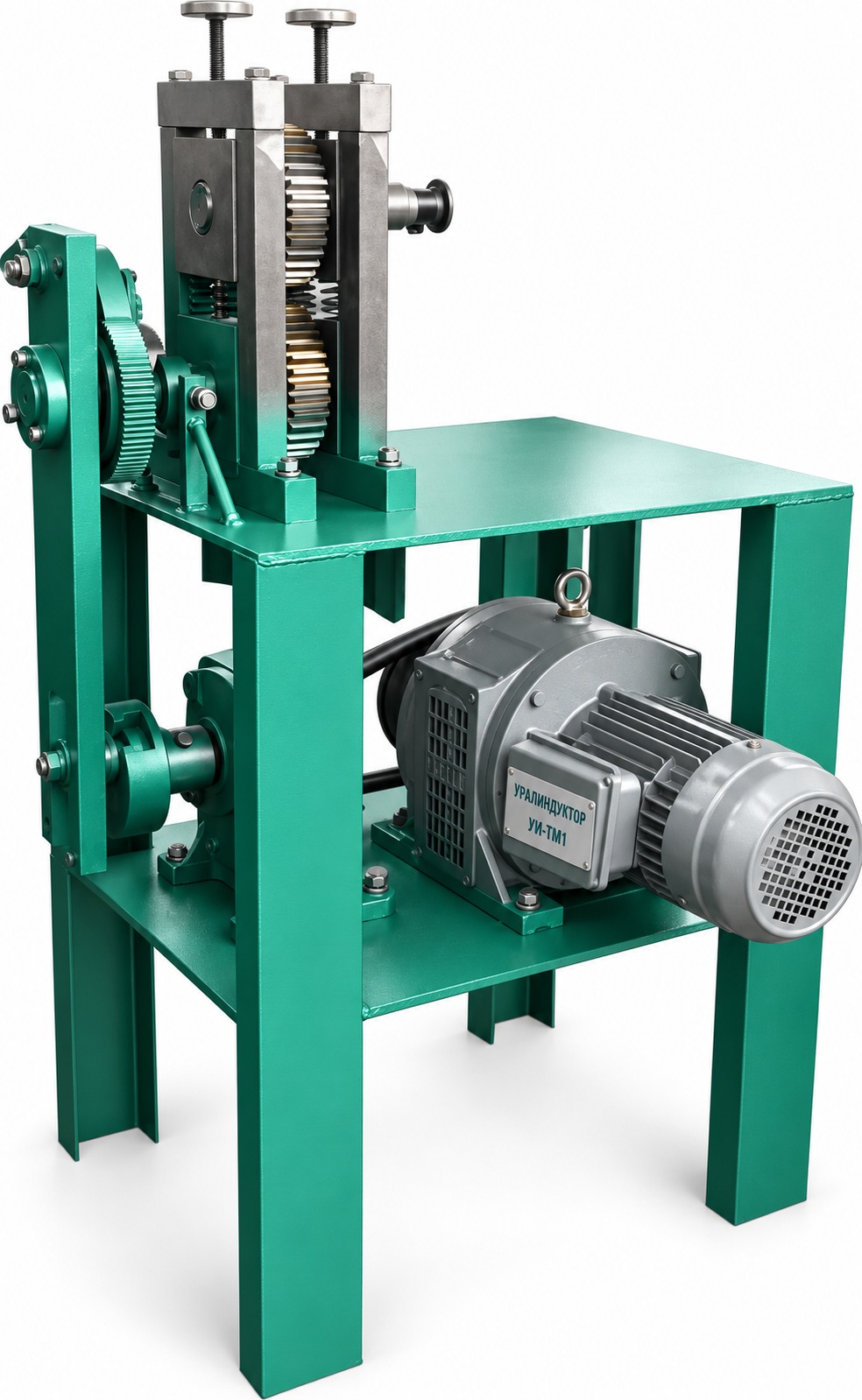

Тянущая машина УИ-ТМ1 для горизонтального литья

Одноголовочная тянущая машина УИ-ТМ1 вытягивает круглый пруток Ø8–70 мм из кристаллизатора горизонтальной МНЛЗ. Мощность привода — 1,5 кВт.

Характеристики

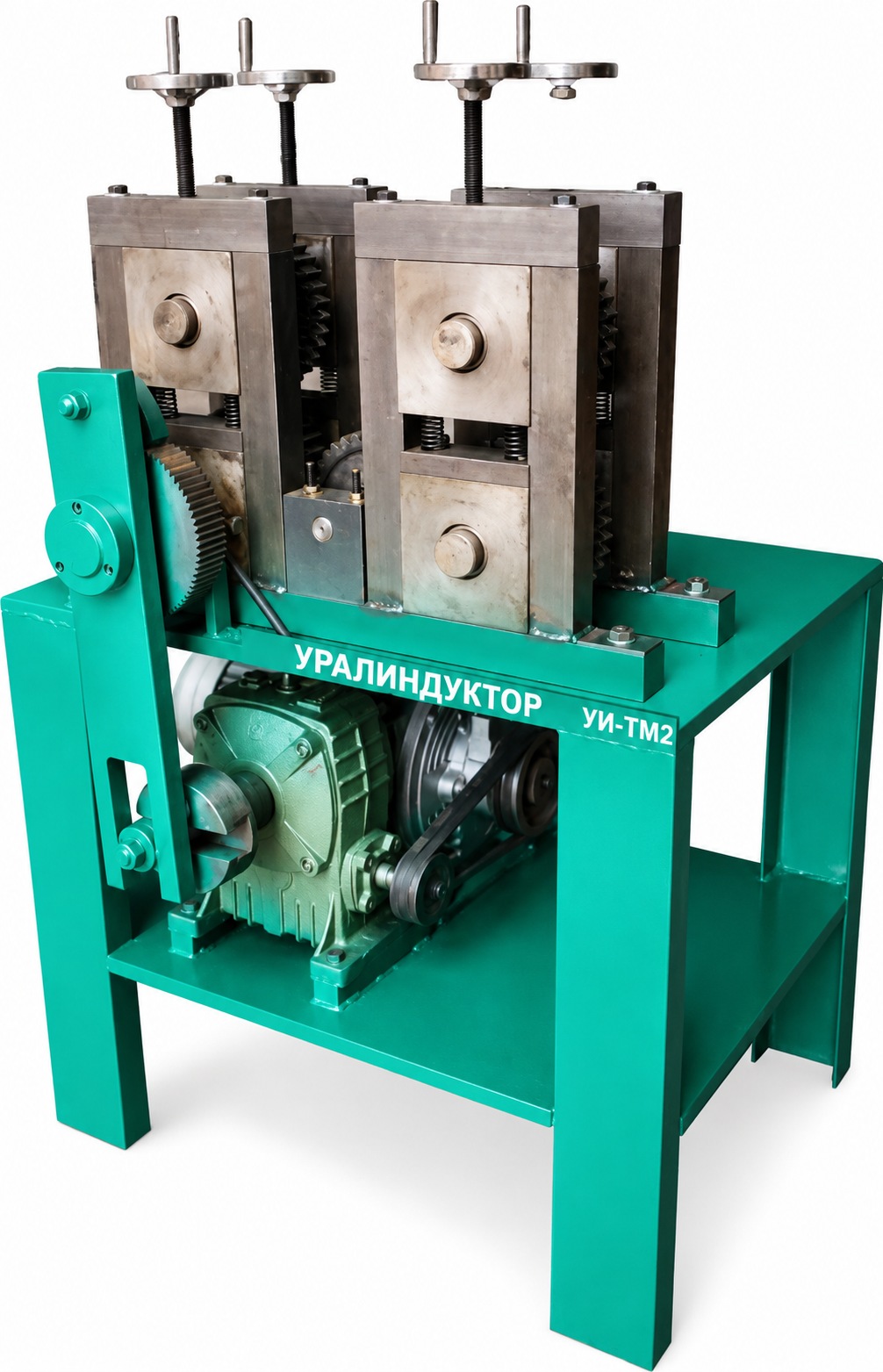

Двухголовочная тянущая машина УИ-ТМ2 на стационарном основании

Двухголовочные тянущие машины УИ-ТМ2

Двухголовочные машины УИ-ТМ2 применяют для вытяжки прутка при горизонтальном непрерывном литье. В серии есть стационарные исполнения и варианты на подвижном основании.

Характеристики

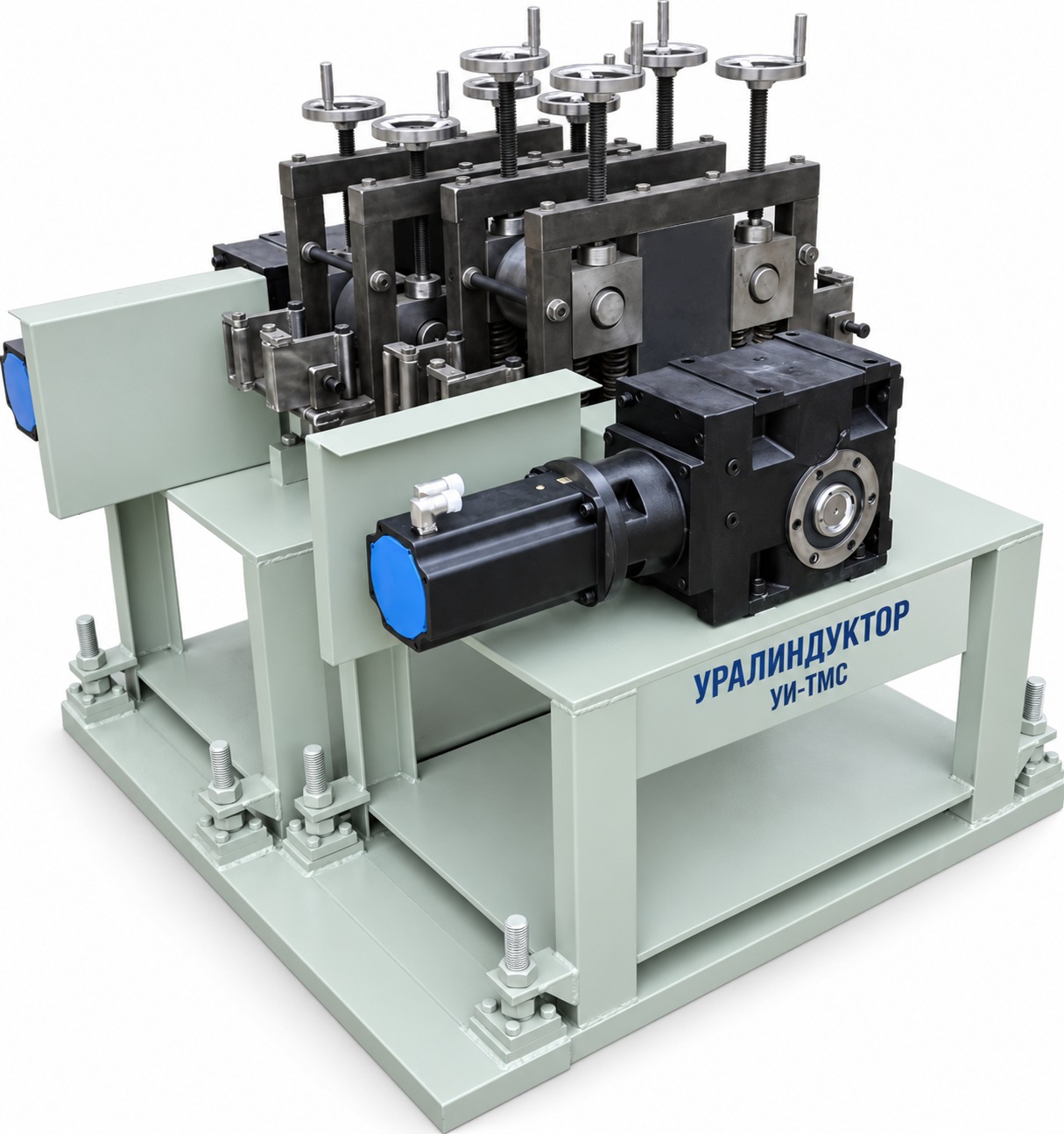

Двухголовочная тянущая машина с сервоприводом

Тянущие машины с сервоприводом УИ-ТМС

Машины УИ-ТМС вытягивают пруток по заданной программе перемещения и пауз. Предусмотрены двухголовочное, четырёхроликовое и полноприводное исполнения.

Характеристики

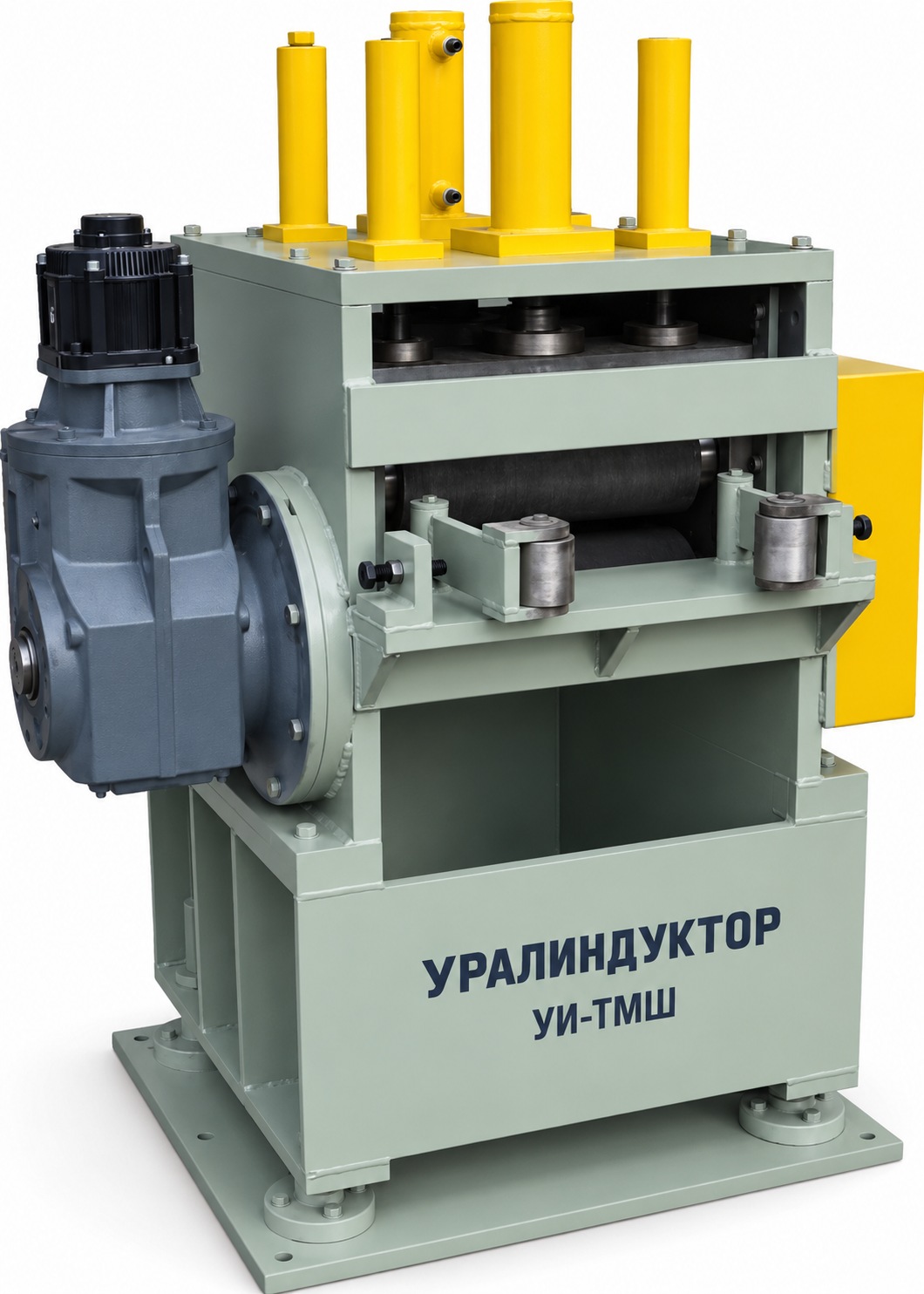

Тянущая машина с сервоприводом для медной шины

Тянущая машина для медной шины УИ-ТМШ

Машина предназначена для вытяжки плоской медной заготовки. Роликовый узел и сервопривод подбирают под сечение шины и режим работы кристаллизатора.

Характеристики

Резка и рубка прутка

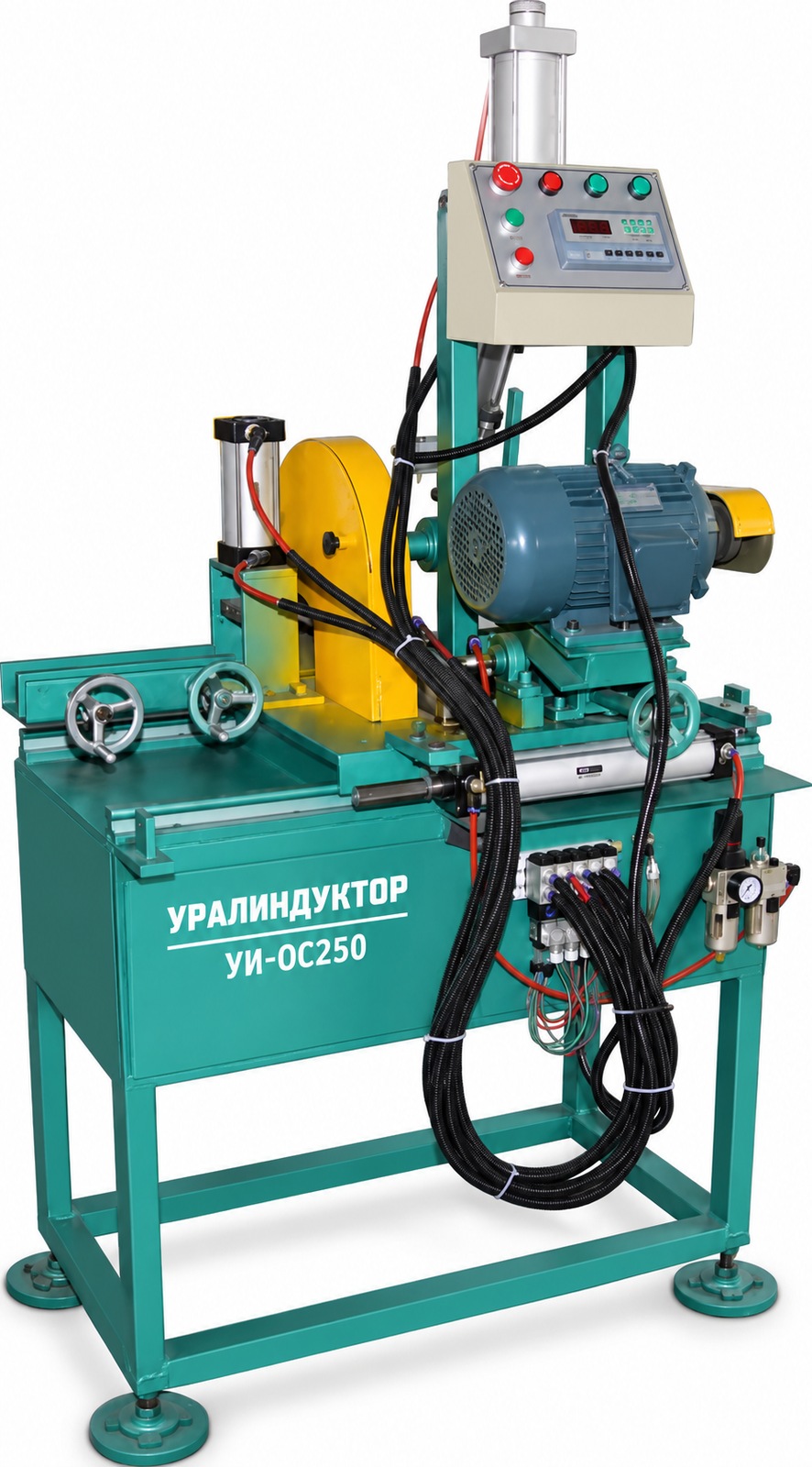

Автоматические отрезные станки для прутка УИ-ОС

Дисковые отрезные станки УИ-ОС режут пруток на мерные заготовки. Автоматический цикл включает подачу, отмеривание длины, резку и подсчёт деталей.

Характеристики

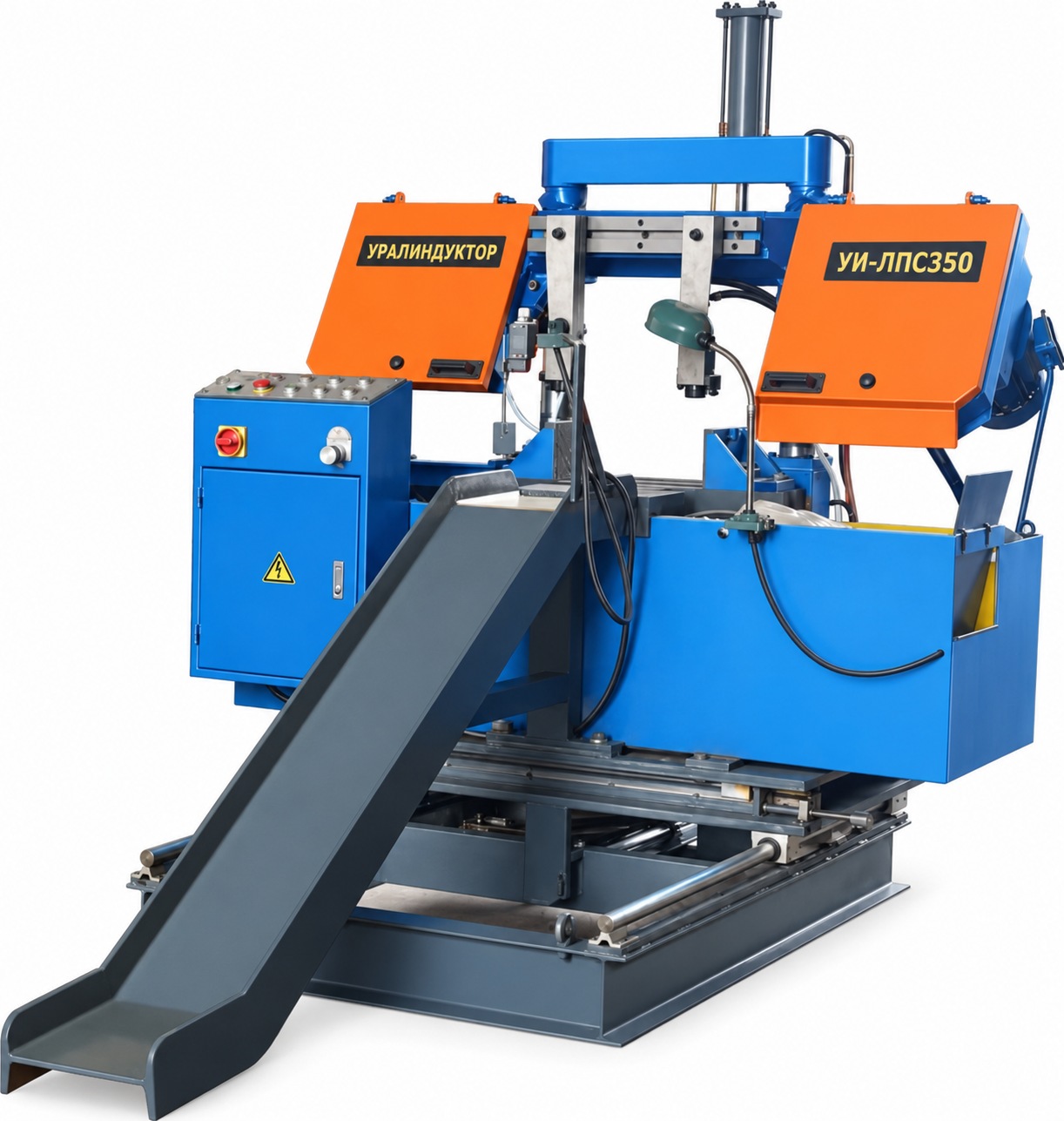

Ленточнопильный станок УИ-ЛПС350

Горизонтальный ленточнопильный станок УИ-ЛПС350 режет заготовки шириной до 350 мм. Подача пилы гидравлическая, с бесступенчатой регулировкой.

Характеристики

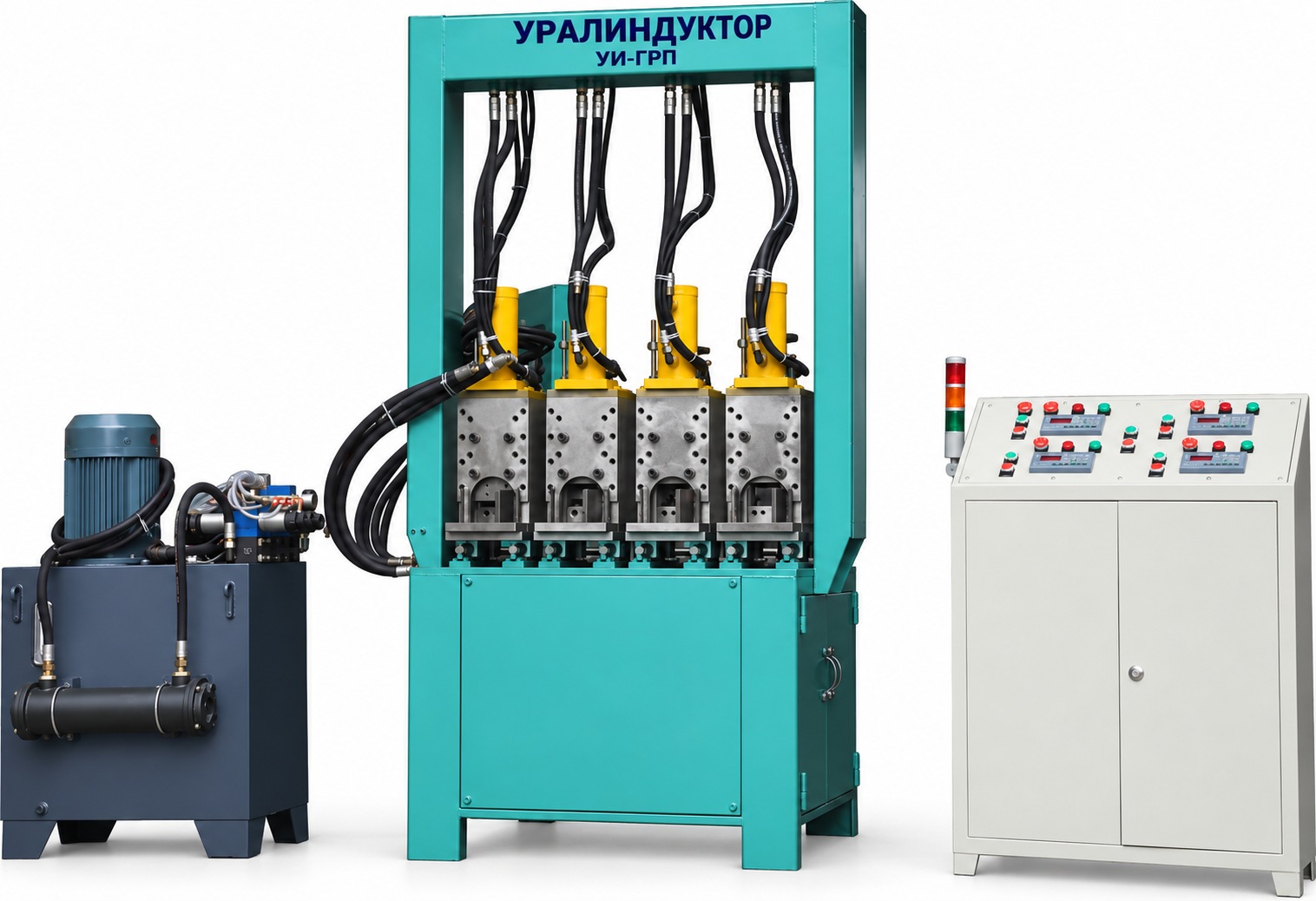

УИ-ГРП с гидростанцией и пультом — пример исполнения

Машина для гидравлической рубки прутка УИ-ГРП

УИ-ГРП разделяет пруток гидравлическим режущим узлом. Машину применяют в составе линии литья для получения мерных заготовок.

Характеристики

Обработка и подача прутка

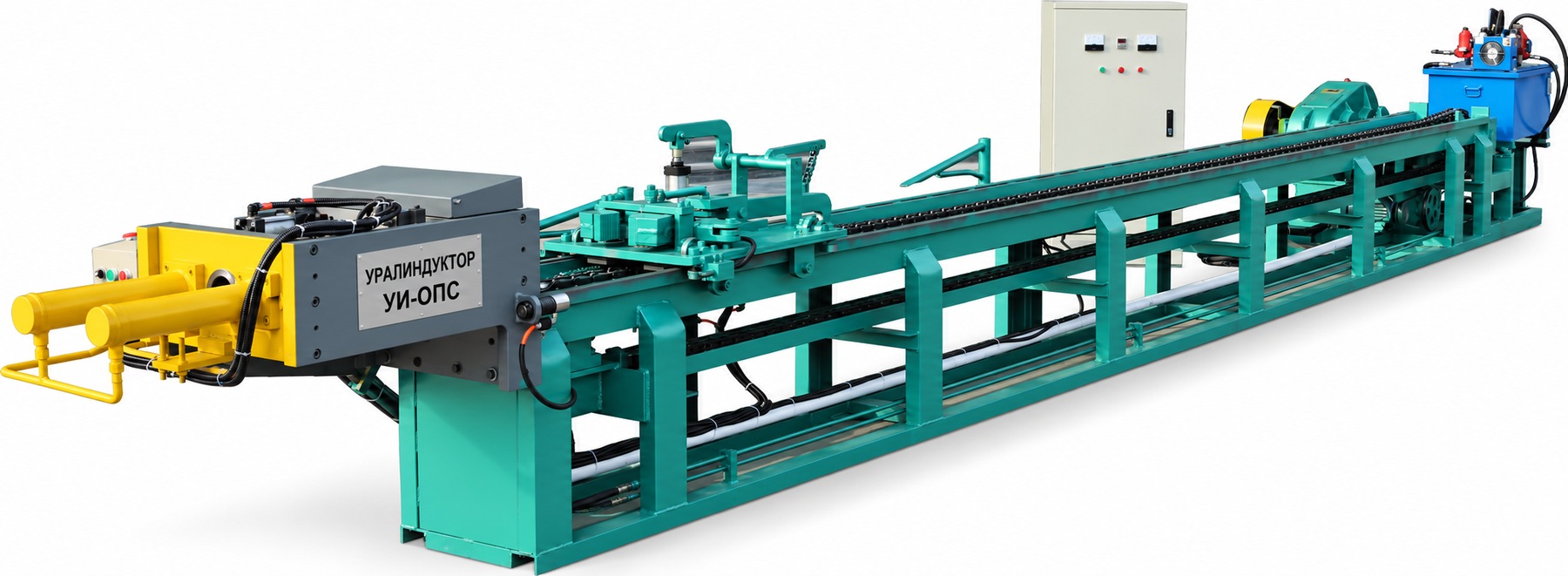

Стан УИ-ОПС с цепной протяжкой и гидравлическими узлами

Обдирочно-протяжные станы УИ-ОПС

Обдирочно-протяжные станы УИ-ОПС обрабатывают медный и латунный пруток с помощью цепной протяжки. Зажим и подготовку конца выполняют гидравлические узлы.

Характеристики

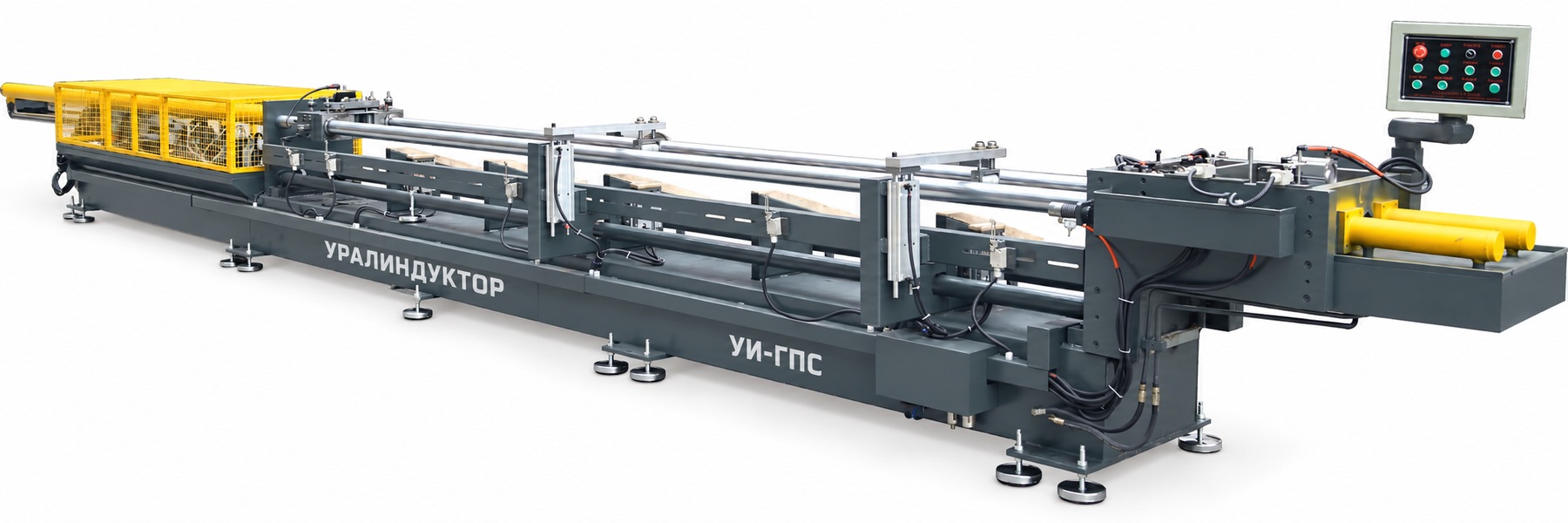

Гидравлический стан УИ-ГПС с узлом подготовки конца

Гидравлический протяжной стан УИ-ГПС

УИ-ГПС объединяет гидравлическую протяжку и подготовку конца прутка. Каталожное исполнение рассчитано на длину обработки до 4,8 м.

Характеристики

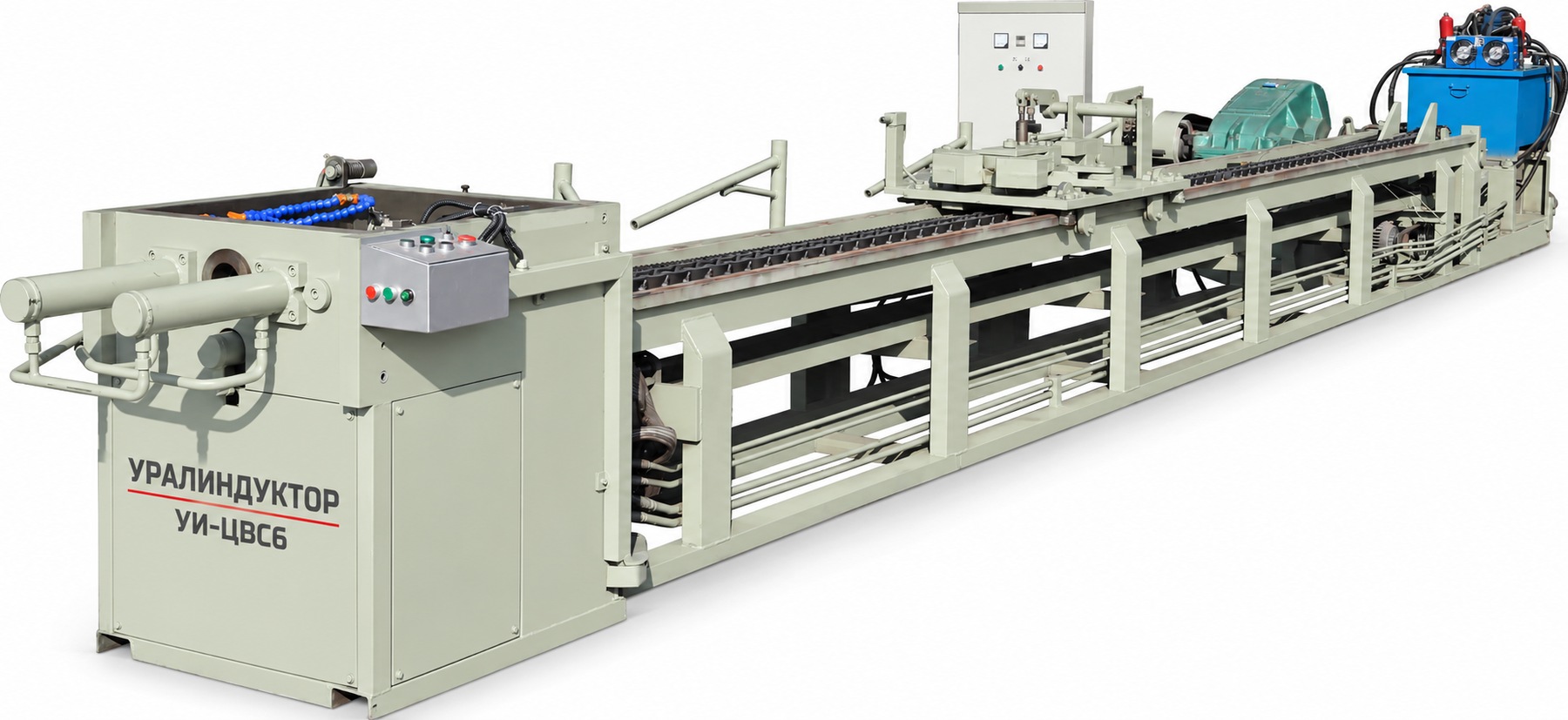

Одноцепной волочильный стан УИ-ЦВС6

Одноцепной стан УИ-ЦВС6 предназначен для волочения прутка Ø15–30 мм с рабочей длиной до 6 м. Тяговая цепь перемещает захват вдоль станины.

Характеристики

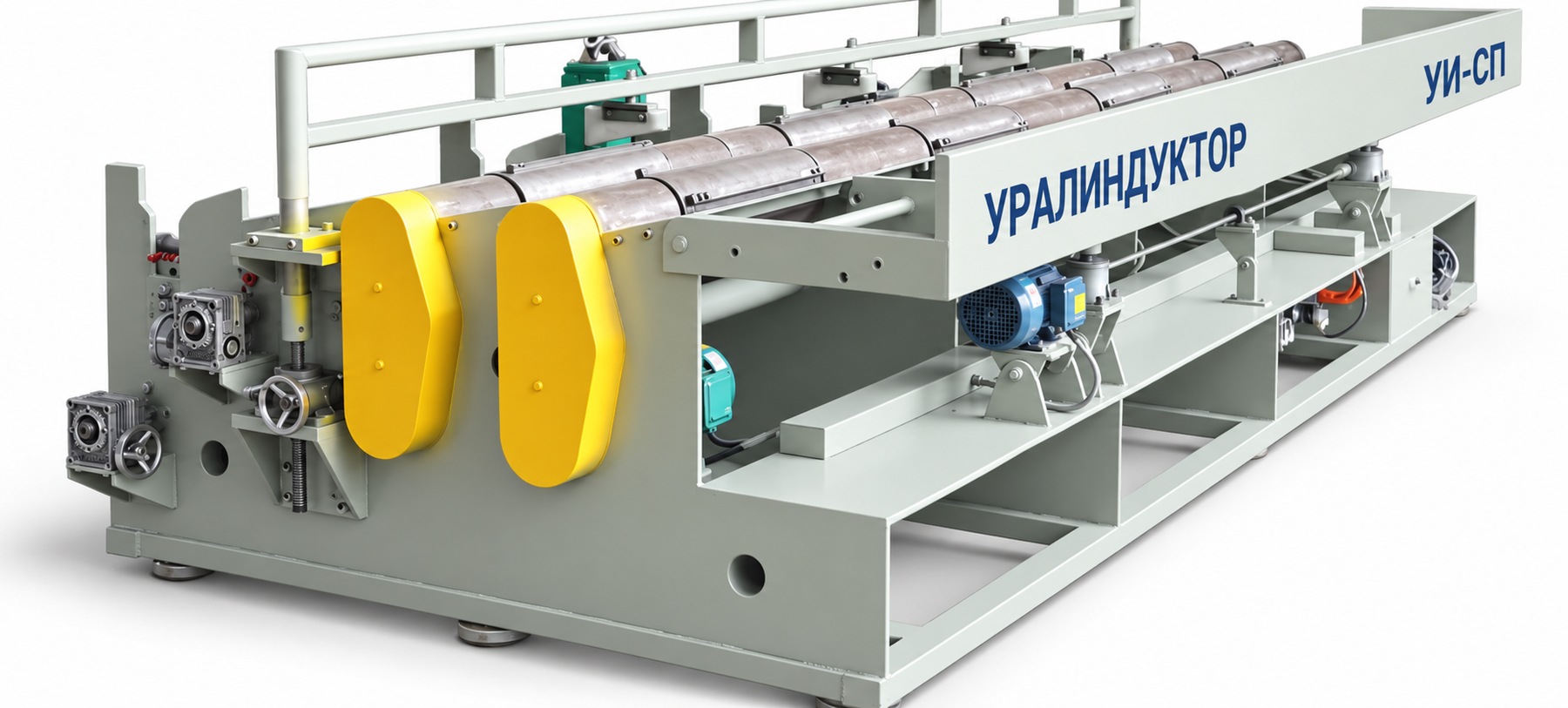

Двухвалковый загрузчик прутка с ограждениями

Загрузочные и разгрузочные столы для прутка УИ-СП

Столы подают прутки в рабочую зону стана и принимают обработанную продукцию. Компоновку согласуют с длиной прутка, высотой оси и направлением движения металла.

Характеристики

Разливка и оборудование плавильного участка

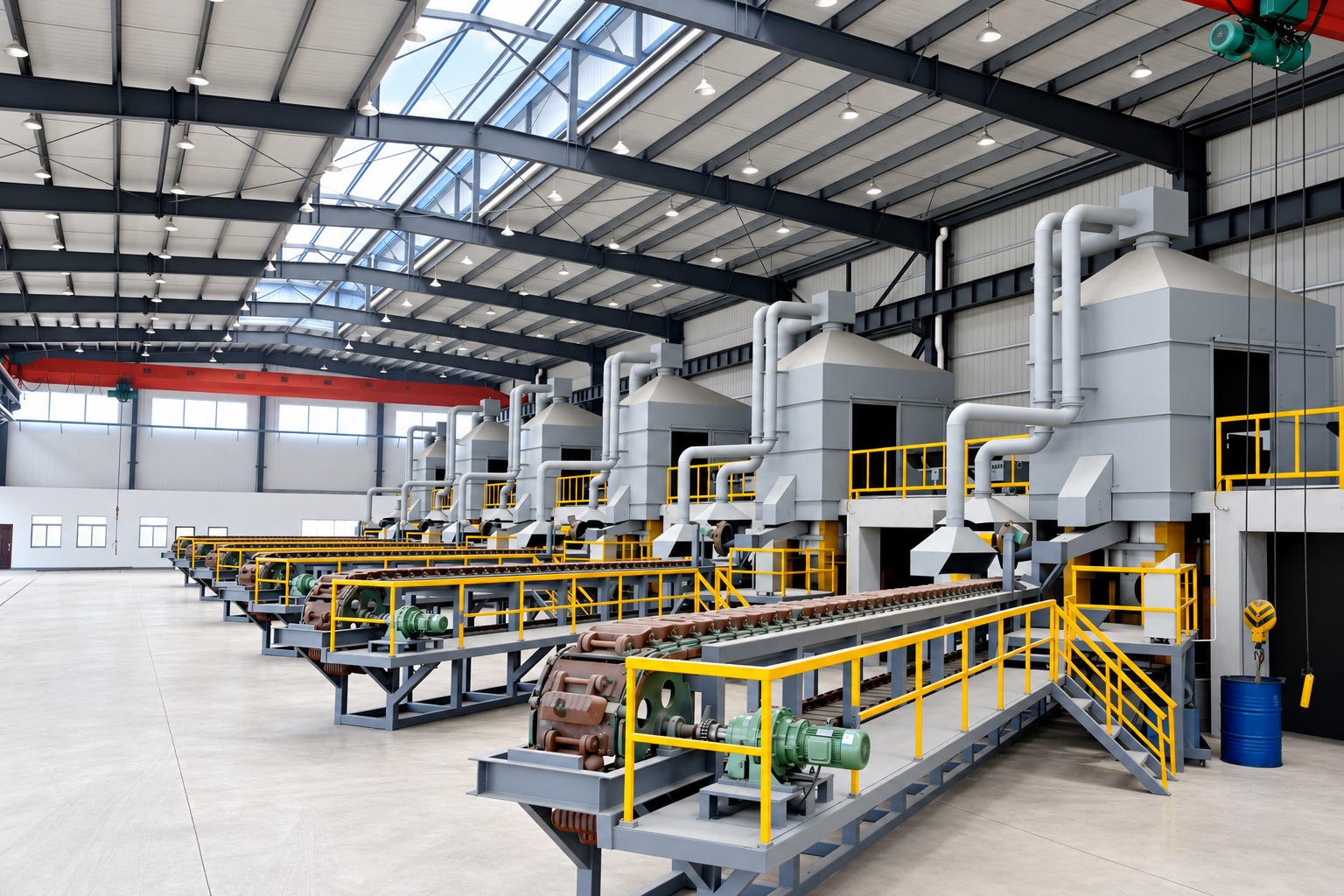

Конвейерная разливочная линия — пример компоновки; состав поставки согласуется отдельно

Разливочная машина УИ-ЛС9 для медных слитков

УИ-ЛС9 разливает металл в изложницы на движущемся конвейере. Машина предназначена для получения отдельных слитков с последующим извлечением из форм.

Характеристики

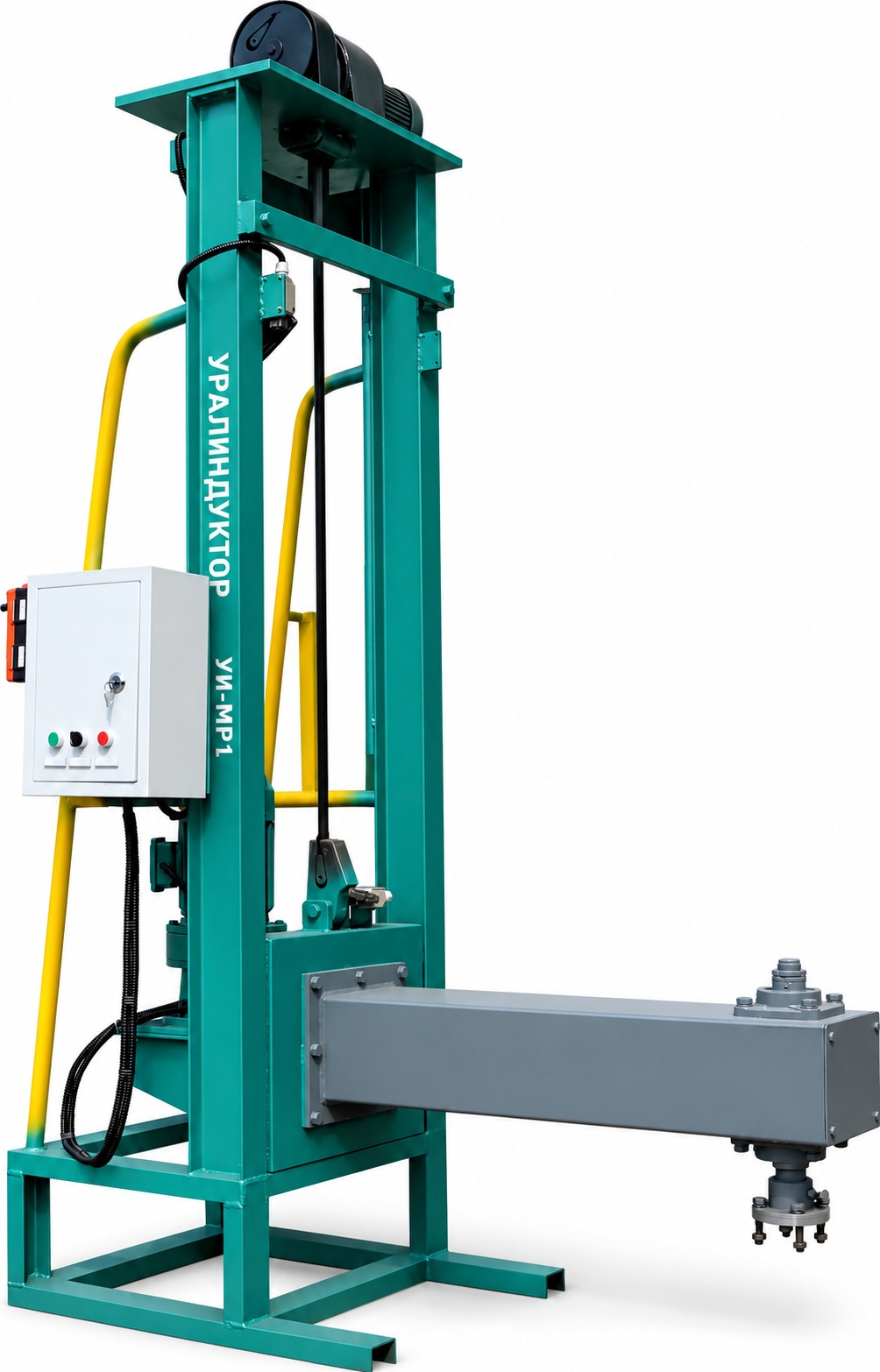

Мешалки расплава УИ-МР1 и УИ-МР2

Мешалки УИ-МР1 и УИ-МР2 механизируют перемешивание металла в печи. Исполнения отличаются приводом подъёма, мощностью перемешивания и числом рабочих органов.

Характеристики

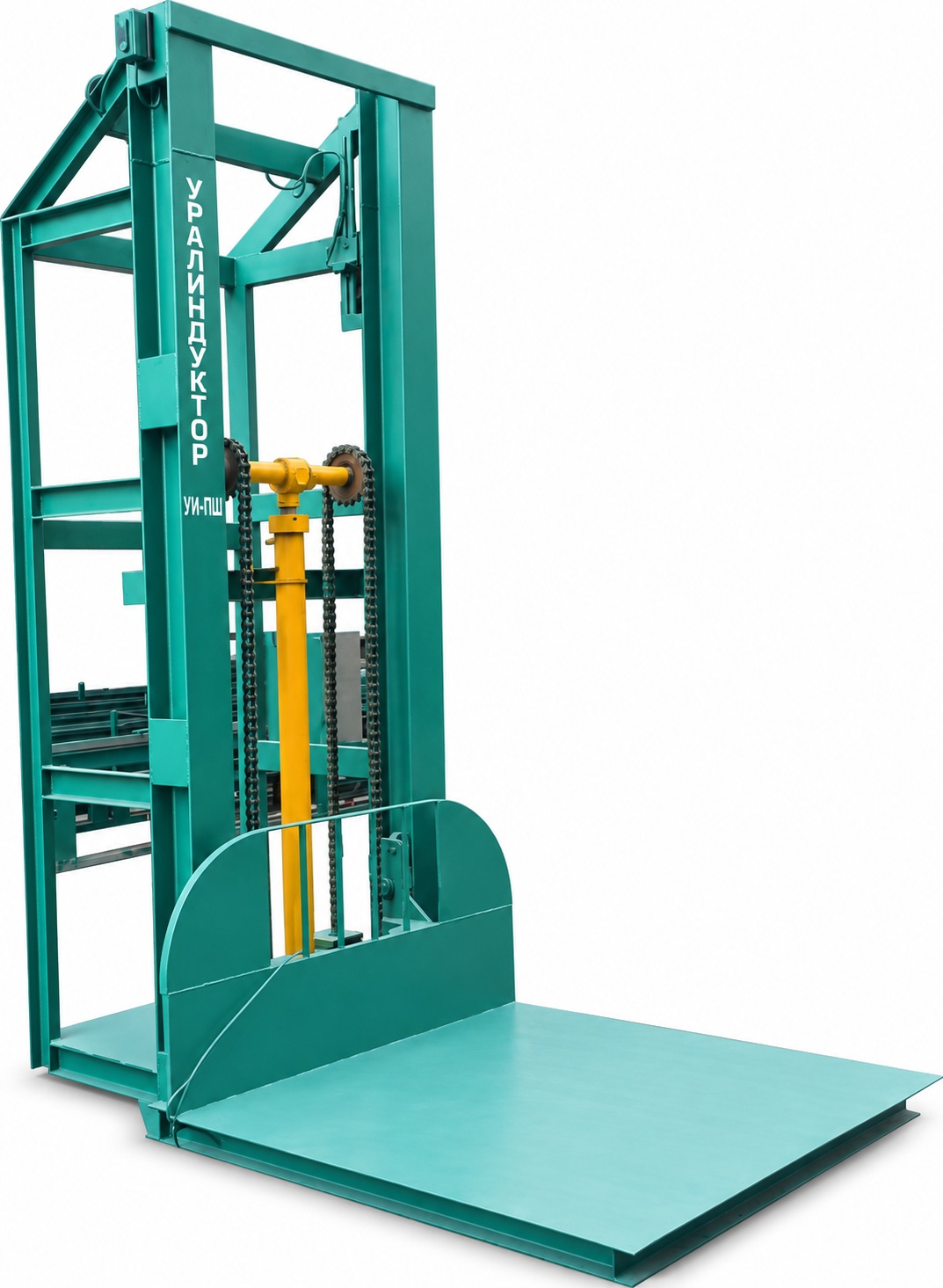

Гидравлический платформенный подъёмник УИ-ПШ

Гидравлический подъёмник шихты УИ-ПШ

Подъёмник УИ-ПШ поднимает грузовую платформу для подачи шихты на плавильном участке. Конфигурацию выбирают по массе груза и высоте загрузки печи.

Характеристики

Отдельные исполнения для алюминия

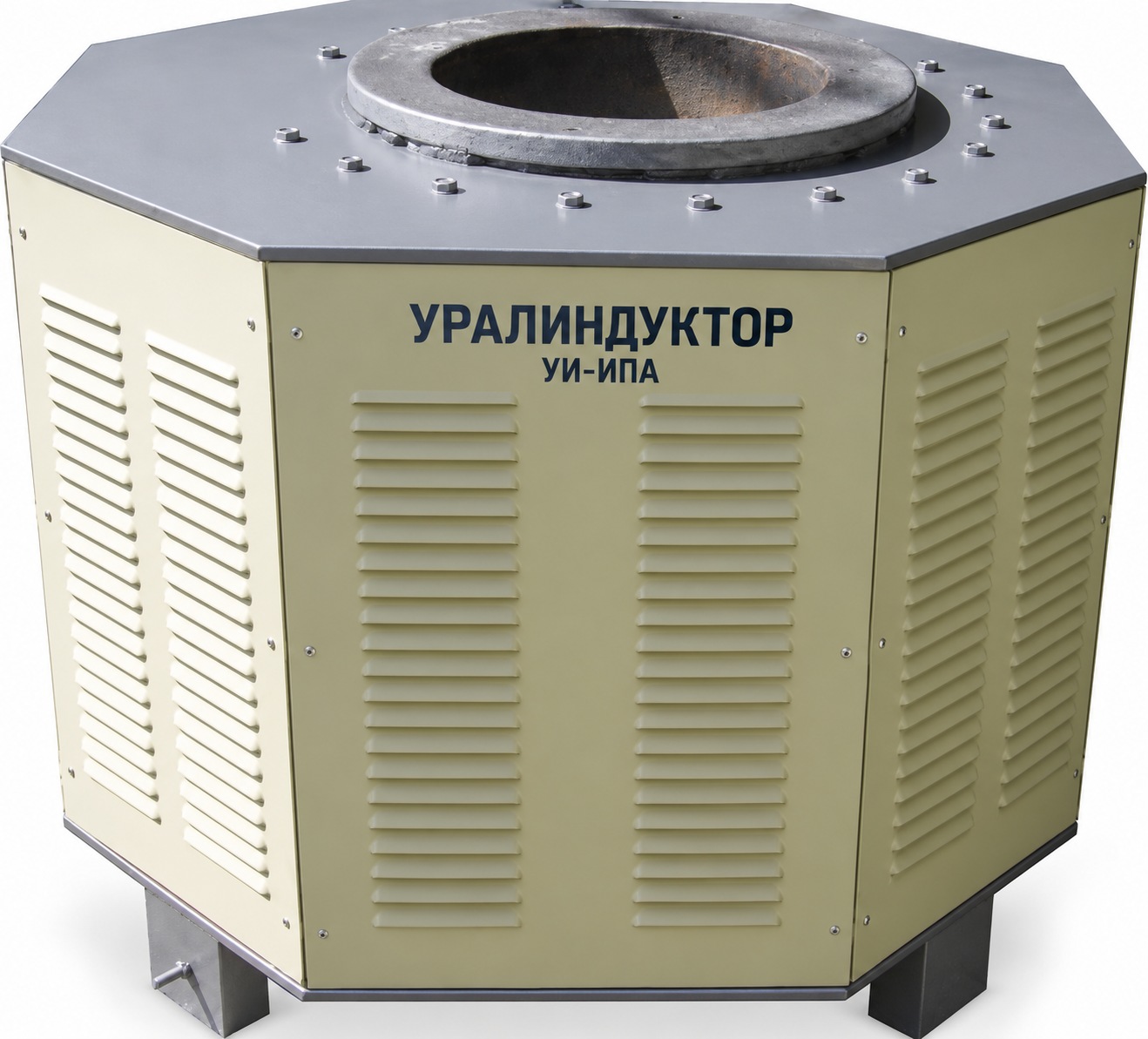

Индукционная печь для алюминия — пример исполнения без привязки к мощности

Индукционные печи для алюминия УИ-ИПА

Бессердечниковые индукционные печи УИ-ИПА предназначены для плавки алюминия и алюминиевых сплавов. Мощность плавильных исполнений — 30 и 50 кВт, частота — 50 Гц.

Характеристики

От расплава до мерной заготовки

Горизонтальная машина непрерывного литья заготовок (МНЛЗ) объединяет подготовку и подачу расплава, кристаллизаторы, вытяжку и резку. При выборе узлов согласуют расход металла, число ручьёв, охлаждение и цикл перемещения заготовки.

После литья пруток может поступать на обдирку или волочение. Для этих операций отдельно задают исходное и конечное сечение, состояние материала и требования к поверхности. Производительность печи, скорость вытяжки и выпуск готового прутка описывают разные этапы процесса.

В каталоге также представлены разливочная машина для слитков, мешалки и подъёмник шихты. Печи для алюминия вынесены в отдельную группу и не относятся к оборудованию для медных сплавов.

Газоочистка и запчасти

Для подбора аспирации нужны расход и температура газа, свойства пыли и требования к очистке. Комплектующие подбирают по чертежам и параметрам оборудования.

Подбор и стоимость

Подберём оборудование под вашу линию

Пришлите марку сплава, сечение заготовки и требуемый выпуск. Подберём узлы и подготовим предложение с перечнем оборудования.

Марка сплава и состояние шихты
Сечение заготовки и число ручьёв
Требуемый выпуск и режим работы
Операции после литья: обдирка, волочение, резка
