Нагрев заготовок перед ковкой и штамповкой: индукционные установки и печи

Нагревают для деформации, а не для закалки

При горячей ковке и объёмной штамповке металл должен изменять форму без недопустимых повреждений. Нагрев снижает сопротивление деформации и помогает получить нужную пластичность в установленном для материала интервале. Но принцип «чем горячее, тем легче» опасно упрощает задачу: чрезмерная температура и выдержка могут повредить металл.

Технолог задаёт условия начала и окончания деформации, допустимую неравномерность и порядок повторного нагрева. Учитывают марку стали, исходное состояние, размеры заготовки и переходы ковки. Одна температура «для всей стали» не годится. Здесь разбираем преимущественно стальные заготовки; для алюминиевых, медных, титановых и жаропрочных сплавов нужны отдельные условия.

Это другой процесс, чем закалка стальной детали. После ковочного нагрева заготовка поступает под пресс или молот, а последующее охлаждение и термообработку поковки задают отдельно. Закалочный спрей нельзя автоматически включать в такую линию по аналогии со станком ТВЧ.

Почему горячая поверхность не доказывает прогрев сердцевины

При индукционном нагреве тепло выделяется в самом металле, но не обязательно равномерно по сечению. Распределение зависит от частоты, электрических и магнитных свойств материала, зазора и формы индуктора. Значительная часть тепла может выделяться ближе к поверхности; внутрь оно передаётся теплопроводностью.

Поэтому повышение мощности не всегда сокращает цикл до требуемого времени: наружные слои могут перегреться раньше, чем прогреется центр. В расчёт включают время теплового выравнивания, а для подходящих задач — несколько зон с разной плотностью мощности. Изменение магнитных свойств стали при нагреве тоже учитывают при согласовании установки.

В печи тепло поступает к поверхности от окружающей горячей среды и нагревателей, затем также проходит в глубину. Температура воздуха или футеровки не равна температуре центра массивной заготовки. Печной маршрут не отменяет проверку сечения и выдержки.

Выбор между индукционным нагревом и печью начинают с потока заготовок

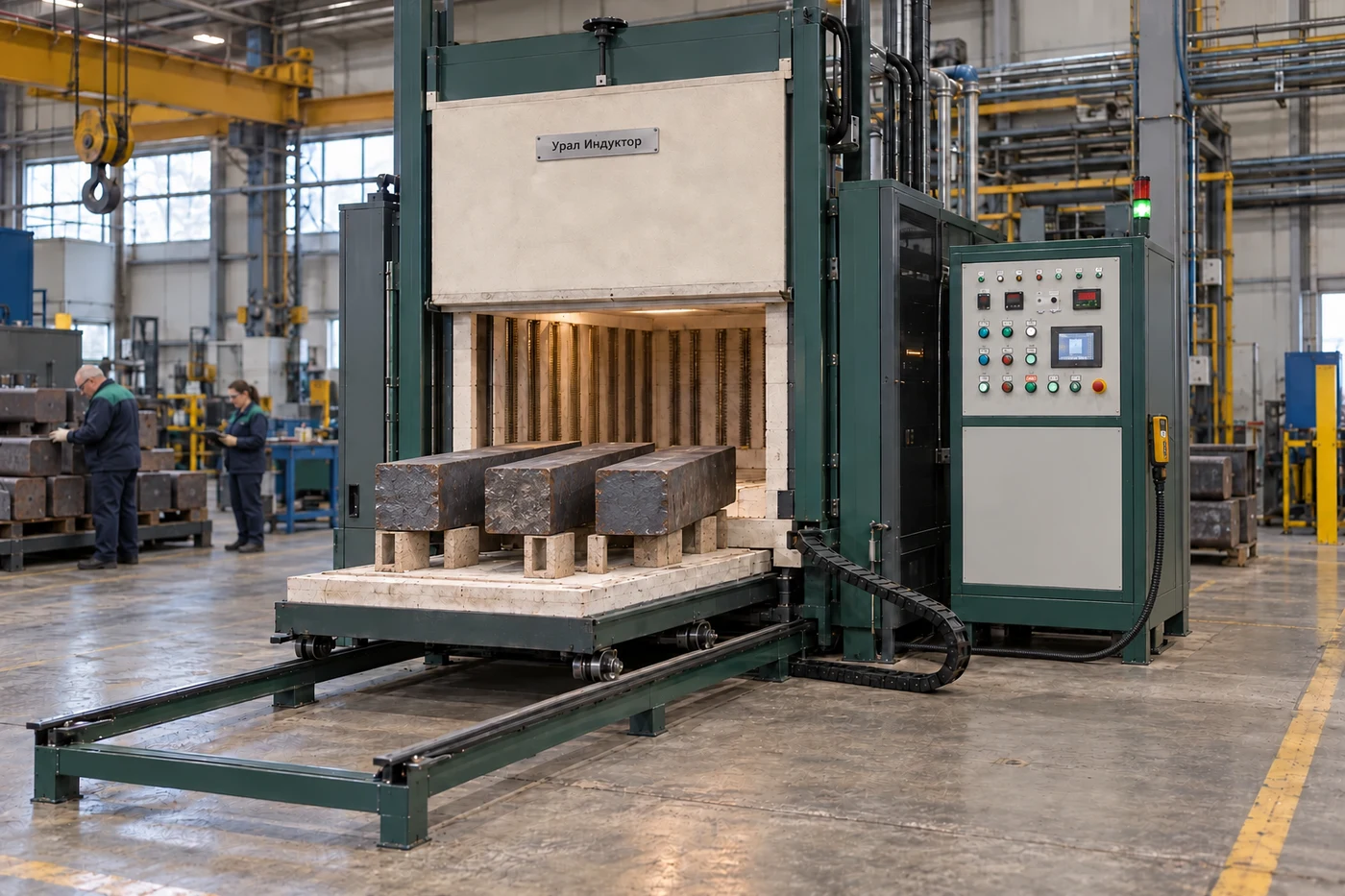

Для печного варианта сравнивают камерную компоновку и, при тяжёлой загрузке, печь с выкатным подом. Это выбор схемы, а не подтверждение пригодности любой модели для ковочного участка. Нужны длительная рабочая температура, допустимая нагрузка на под, стойкость горячей зоны к окалине, цикл двери и способ извлечения заготовок.

Индукция удобна там, где требуется ограниченная зона нагрева или согласованный с прессом выпуск. Но экономику считают на принятую поковку: вместе с ожиданием, сменой инструмента, расходом энергии в охлаждении и потерями металла. Ни способ нагрева, ни высокая паспортная мощность сами по себе не гарантируют меньшую себестоимость.

Три задачи: целая заготовка, конец прутка и массивное сечение

Ниже — учебные примеры для подготовки задания, а не отчёты о выполненных поставках. Размеры условные; температуру, частоту и время подтверждают для выбранной марки стали и деформации.

Мерная заготовка под штамповку: выпускать по готовности, а не по цвету

Представим цилиндрическую заготовку Ø30 × 80 мм. Прессу нужна вся заготовка в допустимом температурном состоянии. Оператор видит одинаковое свечение, однако это ещё не доказывает, что центр каждой заготовки прогрет одинаково.

В такой задаче проверяют поштучную подачу через индуктор, одинаковое положение заготовок и контроль на выходе. На пробах сопоставляют поверхность, сердцевину и торцы. Для квадратного или прямоугольного сечения дополнительно проверяют углы: режим цилиндра нельзя переносить только по равной массе.

При запуске первые заготовки могут проходить иной тепловой путь, чем при установившейся работе. Поэтому пробная партия включает холодный пуск, штатный выпуск и возобновление после остановки. Недогретые или перегретые заготовки не должны незаметно попадать в общий поток к прессу.

Конец прутка под высадку головки: важна граница горячей зоны

У прутка Ø20 мм в учебном задании выделена зона длиной 60 мм со стороны торца. Эти 60 мм — исходное требование для обсуждения, не универсальный припуск под головку. Длину уточняют по объёму деформируемого металла, захвату и переходу к остальному прутку.

Если нагрев уйдёт слишком далеко, может деформироваться участок, который должен оставаться опорой. Если горячего объёма не хватит, меняются условия заполнения головки. Проверяют глубину ввода, зазор, торцевой эффект и теплопередачу вдоль прутка. Упор и программа подачи помогают повторять положение, но не заменяют температурной проверки.

Компактная деталь не означает автоматически минимальную частоту. Для небольшой зоны сравнивают подходящие исполнения АВЗ и другие диапазоны по испытанию. Правило «любая ковка — только АВН» столь же ненадёжно, как подбор по одному диаметру.

Массивная заготовка: дать центру прогреться без повреждения поверхности

Для условной заготовки Ø120 × 180 мм важнее становится не быстрый разгон наружного слоя, а согласованный нагрев всего сечения. Рассматривают подходящий диапазон частоты, длину активной зоны, распределение мощности и период выравнивания. АВН в исполнении для сквозного нагрева — один из вариантов для расчёта, а не готовый ответ по размеру.

Сравнение с печью проводят по реальному циклу: от холодной загрузки до передачи под пресс. Заодно проверяют, как перемещают заготовку, сколько она теряет тепла по пути и где измеряется температура. Если маршрут слишком длинный, бесконтрольно повышать температуру выхода нельзя: надо пересматривать перенос и компоновку участка.

Время нагрева одной заготовки и интервал выдачи — разные величины

На участке могут сказать: «Прессу нужна заготовка каждые двадцать секунд — значит, нагревать надо за двадцать». Это верно только для некоторых схем. В последовательной линии одновременно нагреваются несколько заготовок, и время каждой внутри линии больше интервала между выходящими деталями.

Число позиций само по себе не создаёт производительность: источник должен передать нужную энергию всему потоку. В задании полезно указать и штуки в час, и массу одной заготовки, и долю разных типоразмеров. Отдельно учитывают переналадку, очистку и плановые перерывы.

Температуру проверяют там, где она влияет на результат

Пирометр измеряет излучение поверхности в своём поле зрения. Окалина, её отслоение, загрязнение оптики и неверно выбранное место измерения могут менять показания. Настройку проверяют на реальной заготовке; высокая точность прибора не означает автоматически такую же точность контроля сердцевины.

На этапе отработки применяют согласованную методику проверки распределения температуры: например, инструментированные образцы с термопарами в заданных точках и расчёт, сопоставленный с измерениями. При индукционном нагреве расположение и защита измерительной системы требуют отдельной проработки: поле и способ установки датчика способны исказить результат.

Нужны как минимум понятные условия контроля на выходе и известное время до деформации. Для сложного переноса проверяют состояние металла у пресса. Сохранённая температура выхода не доказывает, что заготовка не остыла в ожидании.

Пресс остановился: нагреватель не должен продолжать обычный цикл

Застрявшая в индукторе заготовка получает тепло дольше расчётного времени. Для линии с печью возникает другая задача: оставшаяся загрузка продолжает выдерживаться. Оба события должны быть предусмотрены в технологической программе и системе управления до запуска производства.

Окалина, перегрев и недогрев оставляют разные следы

Окалина — продукт окисления поверхности, а обезуглероживание — изменение содержания углерода в приповерхностном слое стали. Очистить металл от окалины не означает восстановить свойства обезуглероженного слоя. При оценке режима учитывают температуру, длительность, атмосферу и последующую обработку поверхности.

Более короткое пребывание при высокой температуре может уменьшить окисление, но индукционный нагрев на воздухе не является безокислительным. Защитную среду, если она необходима, подбирают по материалу и проектируют вместе с оборудованием и безопасностью газовой системы.

Очистку уже полученной поковки рассматривают отдельно: дробемётная обработка удаляет поверхностные загрязнения, но не заменяет контроля структуры и внутренних дефектов.

Приёмка — это пробная поковка и записи цикла

Испытание с красивым свечением металла не завершает приёмку. До пробы согласуют типоразмеры, марку стали, условия контроля температуры, такт, время переноса и критерии качества поковки. Проверяют не только удачный цикл, но и крайние размеры согласованной номенклатуры.

• Нагрев: температура в заданных точках, перепад по сечению и длине, состояние поверхности.
• Выпуск: интервал выдачи, положение заготовки, работа контроля и отвода вне допуска.
• Переходные режимы: холодный пуск, короткая пауза, остановка и повторный запуск.
• Результат деформации: заполнение, геометрия, поверхность и контроль структуры или дефектов в объёме, предусмотренном заданием.
• Записи: программа, параметры оборудования, материал, номер партии и результаты измерений.

Нагрев, ковка, охлаждение и последующая термическая обработка образуют один маршрут. По дефекту готовой поковки нельзя назначать виноватую операцию без проверки её истории.

Как связать задачу с оборудованием «УралИндуктора»

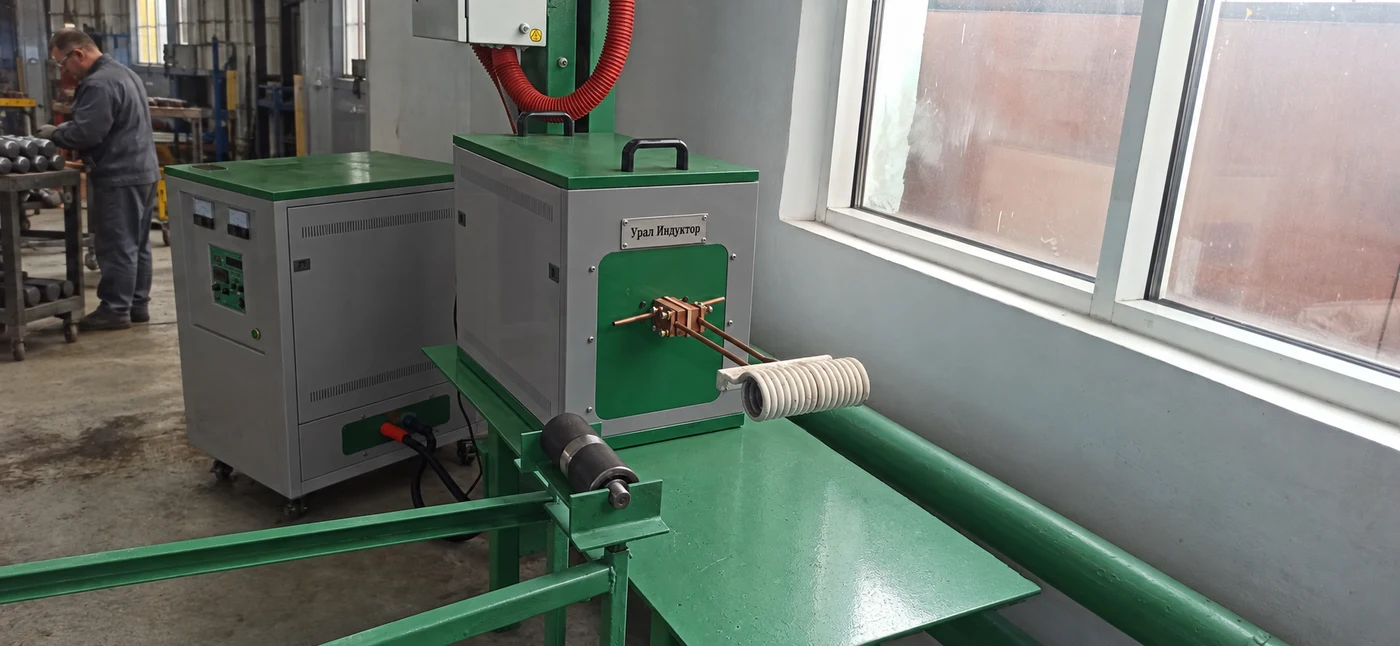

Для сквозного нагрева прутка в каталоге есть, например, АВН в исполнении 1–20 кГц с компенсационным блоком. Его не следует путать с отдельными аппаратными версиями АВН 15–20 и 20–50 кГц. Одинаковая часть обозначения серии не делает комплектации взаимозаменяемыми.

Для небольших заготовок и локальных участков проверяют другие подходящие исполнения из каталога индукционных нагревателей. Согласуют источник, индуктор, подачу, контроль и охлаждение установки. Запас по мощности без согласования нагрузки не исправляет неверную геометрию нагрева.

Печь выбирают по каталогу термического оборудования с подтверждением пригодности выбранного исполнения к ковочному режиму. Для сложной номенклатуры может быть полезно сравнить оба способа на общей программе выпуска.

Состав комплекса и порядок подбора описаны на странице «Индукционный нагрев под ковку и штамповку». Опыт поставок можно посмотреть в проектах и отзывах; пример другого предприятия не подтверждает режим вашей заготовки.

Ответы на вопросы

Можно ли выбрать нагреватель только по диаметру прутка?

Нет. Нужны также материал, длина горячей зоны, масса, температурные требования и выпуск. Даже при одинаковом диаметре локальный нагрев конца и сквозной нагрев всей заготовки требуют разных решений.

Можно ли использовать имеющуюся АВЗ?

Иногда да, особенно для небольших заготовок или локального нагрева. Пригодность проверяют по конкретному исполнению, согласованию с индуктором, прогреву сечения и требуемому выпуску. Название серии не заменяет пробу.

Почему нельзя сразу подобрать универсальную температуру?

Допустимый интервал зависит от марки, исходного состояния металла и деформации. Температуру на выходе дополнительно связывают с переносом и условиями у пресса.

Нужен ли отдельный отвод перегретых и недогретых заготовок?

Для автоматической линии это один из способов не допустить заготовки вне допуска к прессу. Конструкцию отвода, критерии и дальнейший учёт согласуют в проекте; они не входят автоматически в любой нагреватель.

Можно ли снова нагреть остывшую заготовку?

Только если это допускает технология с учётом материала и тепловой истории. Повторный нагрев увеличивает суммарную выдержку и может изменить поверхность и структуру. Заготовку с неизвестной историей нельзя просто вернуть в общий поток.
