Охлаждение индукционных установок: расход, температура и качество теплоносителя
Индукционная печь или нагреватель могут быть исправны, но не выходить на расчётную мощность из-за охлаждения. Разберём, где уходит тепло, как работает закрытая градирня УИГ без отдельного пластинчатого теплообменника и как выбрать между градирней и чиллером.
Коротко. Для надёжной работы недостаточно одной холодной воды. Нужны расчётный расход по каждой ветви, допустимые температура и давление, стабильное качество теплоносителя и исправные блокировки.
Почему охлаждение ограничивает мощность
Индуктор передаёт энергию в заготовку или расплав, но сам не остаётся холодным. Часть энергии рассеивается в медном проводнике, силовых модулях, кабелях и других узлах. Это тепло нужно непрерывно отводить.
Если расход снижается или теплоноситель приходит слишком тёплым, защита должна ограничить мощность или остановить оборудование. Повторный пуск без поиска причины превращает предупреждение в повреждение.
Что охлаждается в индукционной установке
Набор охлаждаемых узлов зависит от схемы печи или индукционного нагревателя. Обычно тепло отводят от следующих узлов:
- индуктора — катушки печи или рабочего индуктора нагревателя;
- силовой части — полупроводниковых модулей и теплообменников преобразователя;
- токоподвода — водоохлаждаемых кабелей, шин и контактных узлов, если это предусмотрено конструкцией;
- других компонентов — конденсаторов, реакторов или трансформаторов в тех установках, где они имеют жидкостное охлаждение.
На плавильном комплексе эти ветви могут иметь разные требования. Один общий манометр не покажет, что в тонком канале отдельного узла появилось местное сужение.
Четыре параметра, которые нужно контролировать
Контроль только температуры не заменяет датчик протока: при малом расходе локальный перегрев может возникнуть раньше, чем изменится общая температура бака.
Как работает закрытая градирня УИГ

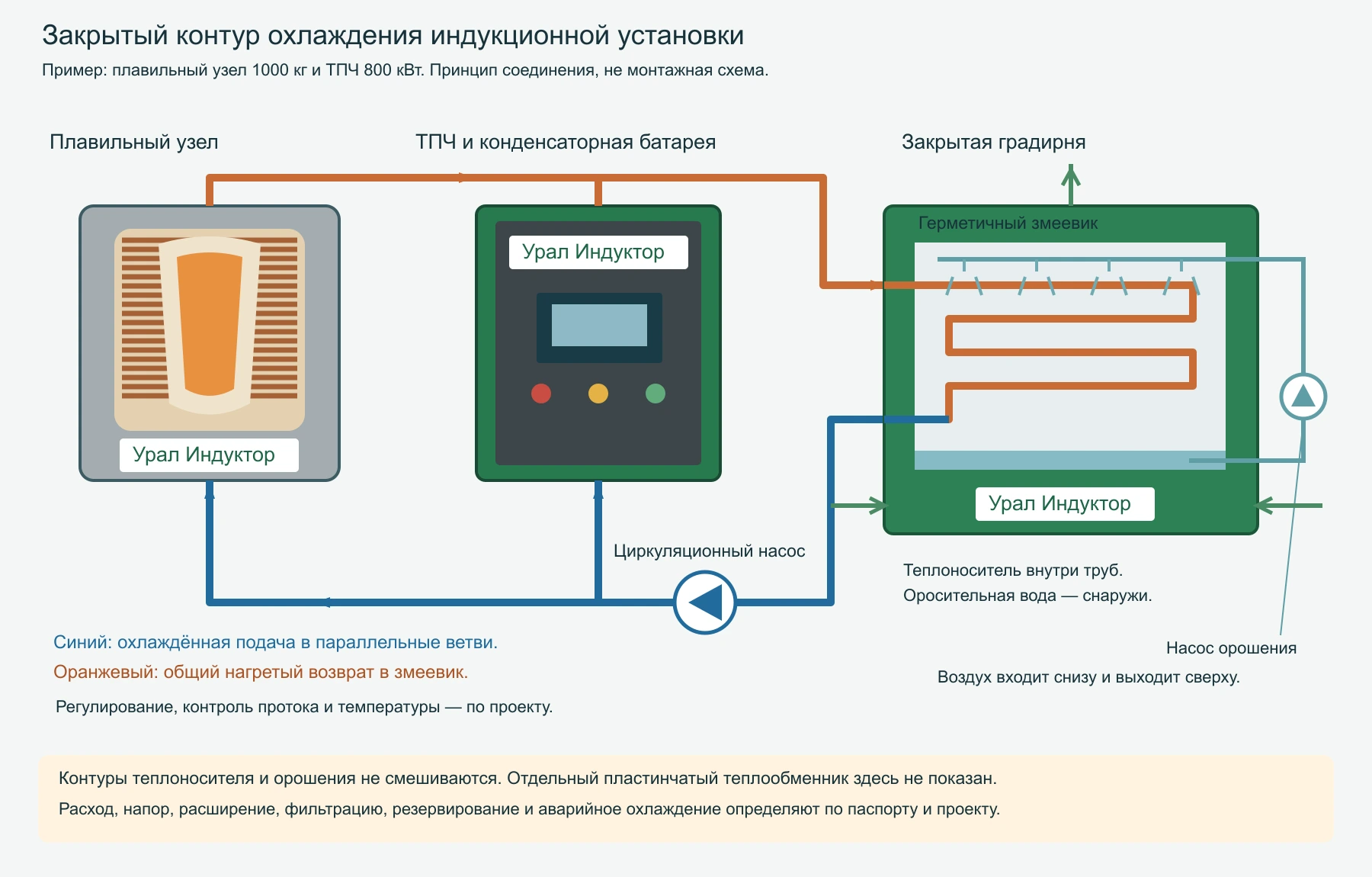

В схеме с УИГ теплоноситель плавильного комплекса проходит по закрытому технологическому контуру: насосная группа подаёт его к индуктору, ТПЧ, конденсаторной батарее и другим охлаждаемым ветвям, после чего нагретая жидкость возвращается в герметичный змеевик внутри градирни. Отдельный пластинчатый теплообменник между печью и УИГ для такой компоновки не нужен.
Снаружи змеевика тепло снимают поток воздуха и вода наружного оросительного контура градирни. Рабочий теплоноситель оборудования с этой водой не смешивается. Воздух поступает через нижнюю часть корпуса и боковые решётки, проходит снизу вверх и удаляется верхними вентиляторами.
Насосы чистого контура выбирают по рабочей точке «расход — напор». В проекте могут предусматриваться рабочий и резервный насосы на общем коллекторе. Для примера УИ‑1Т‑800 в предоставленной таблице указан суммарный расход 30 т/ч и диапазон давления 0,15–0,25 МПа; фактические уставки закрепляют в документации конкретного комплекса.
Что подтверждает паспорт УИГ‑10Т…200Т
В паспорте «УралИндуктор» градирня прямо названа системой с теплообменом между внутренним и наружным контурами. Базовая поставка состоит из блока теплообмена, насосного блока с расширительным баком и шкафа управления. Трубопроводы до оборудования и внешние электрические соединения относятся к проектной обвязке.
| Типоразмер УИГ | Отводимое тепло, не менее | Производительность основного насоса |
|---|---|---|
| УИГ‑10Т | 50 000 ккал/ч | 12,5 м³/ч |
| УИГ‑20Т | 100 000 ккал/ч | 12,5 м³/ч |
| УИГ‑30Т | 150 000 ккал/ч | 25 м³/ч |
| УИГ‑40Т | 200 000 ккал/ч | 25 м³/ч |
| УИГ‑60Т | 250 000 ккал/ч | 50 м³/ч |
| УИГ‑90Т | 400 000 ккал/ч | 50 м³/ч |
| УИГ‑100Т | 450 000 ккал/ч | 100 м³/ч |
| УИГ‑120Т | 500 000 ккал/ч | 50 м³/ч |
| УИГ‑160Т | 800 000 ккал/ч | 50 м³/ч |
| УИГ‑200Т | 900 000 ккал/ч | 100 м³/ч |
Это паспортные данные базового ряда, а не готовый подбор по одной цифре. В опубликованном проекте для Павлодара применена УИГ‑80Т, но отдельной строки УИГ‑80Т в общей таблице паспорта нет. Поэтому её параметры нельзя подменять данными соседнего типоразмера: используют паспорт поставленной станции. Любую систему сопоставляют с требуемым теплосъёмом, рабочей точкой насосов и сопротивлением реального контура.
Для монтажа паспорт требует ровного твёрдого основания; блок теплообмена нельзя размещать выше насосного блока. Тёплый влажный воздух нельзя выбрасывать в объём технического помещения: рециркуляция повышает влажность, ухудшает охлаждение и создаёт условия для конденсата и коррозии. Конкретное климатическое исполнение и допустимые температуры уточняют в паспорте поставленной градирни.
Градирня или чиллер: выбор по режиму, а не по названию
| Решение | Когда рассматривают | Что проверить до выбора |
|---|---|---|
| Градирня | Когда допустимая температура теплоносителя может следовать за погодой и нужно экономично рассеивать значительное тепло | Расчётную температуру мокрого термометра, зимнее исполнение, размещение, шум, качество воды |
| Чиллер | Когда нужна заданная температура ниже возможностей обычного воздушного теплосброса или требуется меньшая зависимость от климата | Расчётную жару, минимальную температуру, риск конденсации, резерв мощности, условия монтажа |
| Комбинированная схема | Когда нагрузка и климат сильно меняются, а критические узлы требуют отдельного температурного режима | Автоматику переключения, гидравлическое разделение, простоту обслуживания |

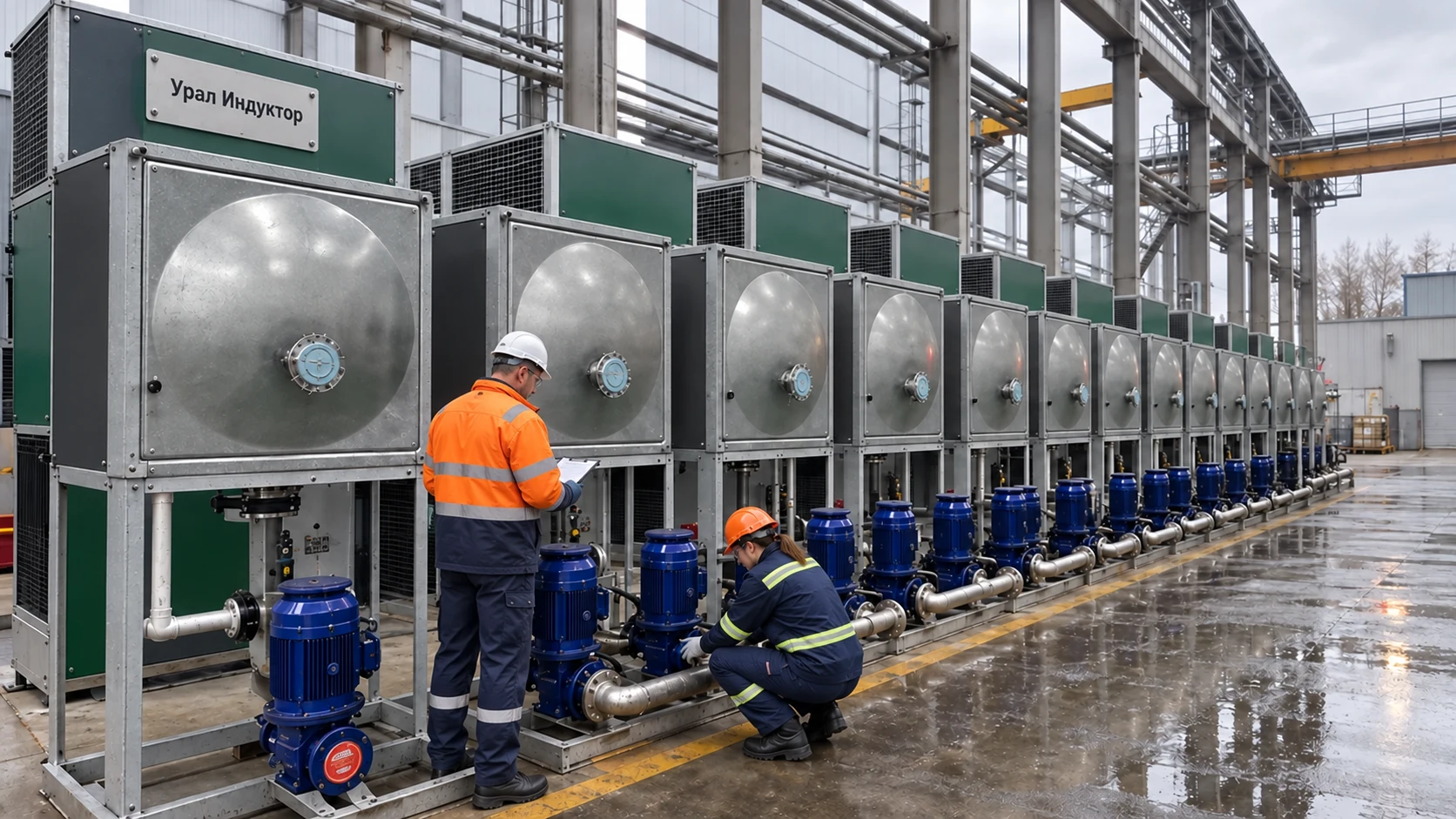

В разделе систем охлаждения «УралИндуктор» представлены двухконтурные установки УИГ и чиллеры УИЧ. Модель подбирают по реальной тепловой нагрузке, требуемой температуре, расходу, гидравлическому сопротивлению и климату.
В воздушном чиллере теплоноситель оборудования отдаёт тепло хладагенту в испарителе. Компрессор повышает давление паров, воздушный конденсатор отдаёт тепло в помещение или наружный воздух, после чего хладагент проходит регулирующий орган и снова поступает в испаритель. Поэтому недостаточная вентиляция конденсатора, загрязнение теплообменной поверхности, отказ вентилятора или нарушение холодильного контура могут ограничить охлаждение даже при исправном водяном насосе.
Набор кодов чиллера зависит от модели контроллера. Типовыми группами защит являются неправильная фазировка, высокое или низкое давление хладагента, перегрузка компрессора, насоса или вентилятора и недопустимо низкая температура жидкости. Расшифровку кода и порядок сброса берут только из руководства поставленного чиллера.
Почему киловатт индукционной установки не равен киловатту холода
Холодильную мощность нельзя выбирать равной номиналу преобразователя. Большая часть энергии уходит в металл, а охлаждение должно снять потери и внешние теплопритоки с необходимым запасом.
Фактический отвод тепла по жидкости оценивают по расходу и разности температур: Q = ρ · cp · G · ΔT, где ρ — плотность, cp — теплоёмкость, G — объёмный расход, ΔT — нагрев между входом и выходом. При ρ в кг/м³, cp в кДж/(кг·К), G в м³/с и ΔT в К результат Q получают в кВт. Расход в м³/ч перед подстановкой делят на 3600. Это полезная проверка измерений, но не замена расчёта производителя: нужно учесть пики нагрузки, запас, состояние теплообменной поверхности УИГ и наихудшую погоду.
Качество теплоносителя: один рецепт для всех систем не работает

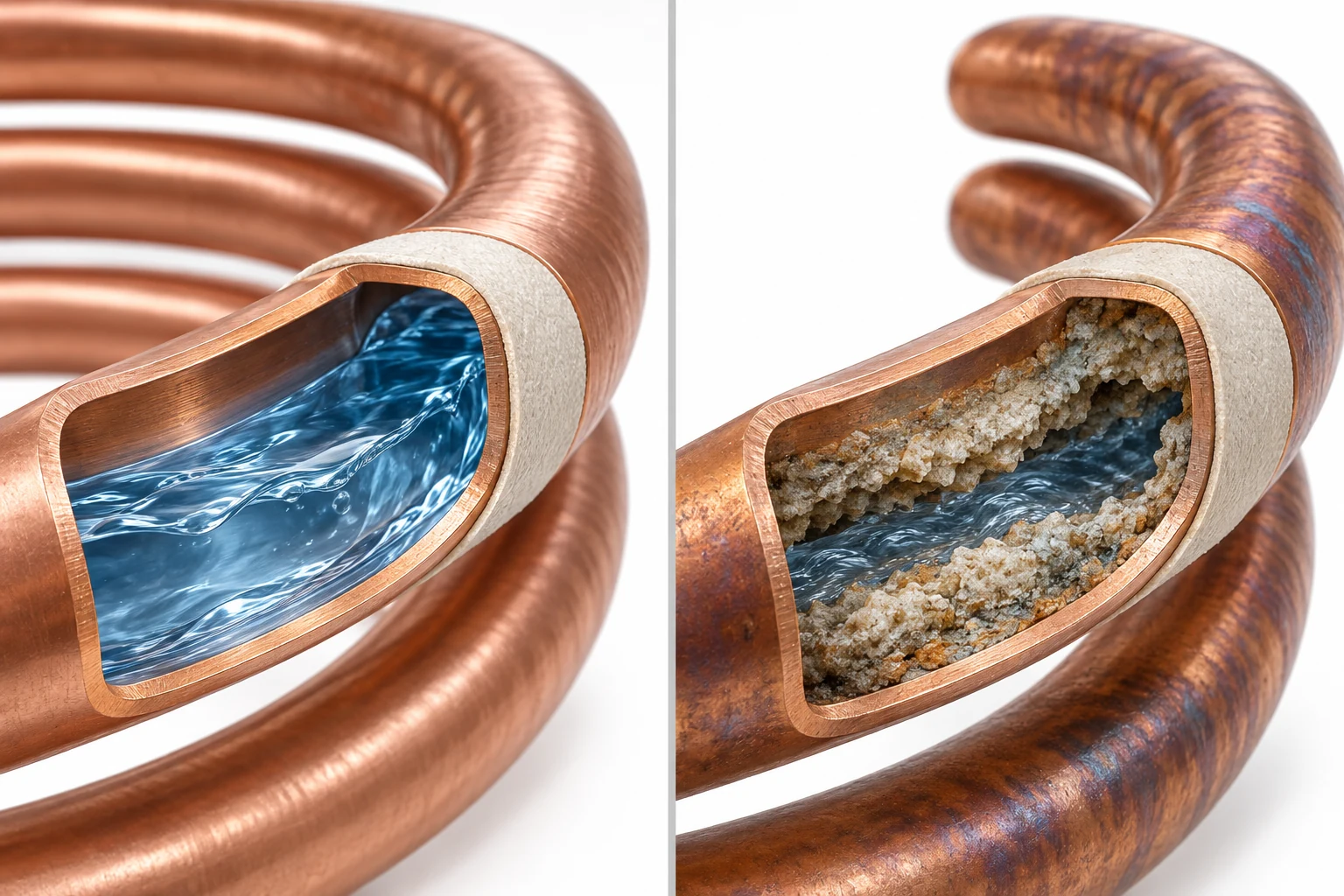

Минеральные отложения сужают канал и ухудшают теплопередачу. Коррозия даёт твёрдые частицы и утечки. Неподходящая электропроводность может быть критична для силовой части. Биологические загрязнения могут создавать плёнку в баках и трубах.
Поэтому нельзя без проверки писать «залейте деионизированную воду» или «добавьте антифриз». Тип жидкости, её состав, допустимую проводимость, pH и порядок замены берут из паспорта конкретной установки. У разных ветвей они могут не совпадать.
Что могут означать симптомы
| Симптом | Возможные группы причин | Первая безопасная проверка |
|---|---|---|
| Низкий расход | Закрытая арматура, загрязнённый фильтр, воздух, износ насоса, сужение канала | Сопоставить показания расхода и давления с журналом и штатными значениями |
| Растёт температура на входе | Нехватка теплосброса, загрязнение змеевика или оросительной части УИГ, отказ вентилятора либо холодильного контура | Проверить работу наружного теплосброса и фактическую температуру воздуха |
| Общее давление нормальное, одна ветвь перегревается | Местное сужение, перегиб шланга, неверная балансировка | Проверить расход именно этой ветви; не судить по общему манометру |
| Меняется цвет, появился осадок | Коррозия, загрязнение, несовместимые жидкости, нарушение режима водоподготовки | Отобрать пробу по регламенту, сравнить параметры с паспортом |
| Повторяются аварии по охлаждению | Неустранённая причина или неисправный датчик | Сохранить код аварии, время, нагрузку и показания; не обходить блокировку |
| УИГ хуже охлаждает в помещении | Рециркуляция тёплого влажного воздуха, недостаточный воздухообмен, загрязнение оросительной части | Проверить маршрут выброса воздуха, приток и состояние блока теплообмена |
| Чиллер отключается по давлению | Загрязнённый воздушный конденсатор, отказ вентилятора, высокая температура воздуха либо неисправность холодильного контура | Зафиксировать код, температуру воздуха и состояние вентиляторов; холодильный контур передать сервису |
Важно. Не отключайте датчики протока и температуры для «завершения плавки». В плавильной печи протечка воды в зону расплава может привести к выбросу металла. Порядок аварийной остановки берут из эксплуатационной документации конкретного комплекса.
Профилактика, которая не мешает производству
Полезный журнал охлаждения содержит не только отметку «норма», а числа: температуру на входе и выходе, расход, давление, состояние фильтров и ключевые показатели жидкости. Тренд важнее одиночной цифры: постепенное падение расхода видно до аварии.
- До смены: осмотреть шланги, соединения, уровень, утечки и готовность резерва, если он предусмотрен.
- Во время работы: записывать параметры на сопоставимой мощности, а не сравнивать холостой ход с полной нагрузкой.
- По графику: обслуживать фильтры, насосы, теплообменную поверхность УИГ, оросительную часть, вентиляторы и датчики; проверять жидкость.
- После любого изменения: повторно балансировать ветви, если заменили индуктор, шланги, участок трубопровода или насос.
Паспорт УИГ требует ежегодно освидетельствовать контур заземления и вести ведомость дефектов и ремонтов. Для внутреннего контура в нём указана подготовленная вода по ГОСТ 6709‑72 с удельным сопротивлением не менее 40 кОм·см; для наружного оросительного контура — вода по ГОСТ Р 51232‑98, сетка на входе не крупнее 1 × 1 мм и ограничение механических примесей. Эти требования относятся к рассмотренному паспорту: состав теплоносителя и периодичность контроля для конкретной поставки проверяют по её документации.
Если тренд непонятен, полезен технический аудит. При уже возникшем дефекте плавильного комплекса нужна не маскировка аварии, а диагностика и ремонт индукционной печи.
Пример: УИГ‑80Т в плавильном комплексе
В проекте для Павлодара плавильная установка УИ‑1Т‑800 мощностью 800 кВт и загрузкой до 1000 кг была скомплектована системой охлаждения УИГ‑80Т. Комплекс предназначен для переплава нейзильбера. В объём проекта вошли пусконаладочные работы и обучение персонала.
Ценность примера не в том, что «УИГ‑80Т подходит всем». Наоборот: система охлаждения является частью технологического комплекса и подбирается вместе с ним. Другие компоновки можно посмотреть в разделе выполненных проектов, а опыт заказчиков — в отзывах.
Что прислать для подбора системы охлаждения
- Тип, модель и мощность индукционного оборудования, его паспортные требования.
- Максимальный и средний режим: мощность, длительность работы и пауз, сменность.
- Допустимые температура, расход и давление по контурам.
- Схему маршрута: длины, диаметры, перепады высот, арматуру и теплообменники.
- Минимальную и максимальную температуру и влажность на площадке, место размещения охладителя.
- Доступную воду, её анализ, возможность слива и подпитки.
- Требования к резервированию насосов, электропитания и аварийного охлаждения.
Ответы инженера
Можно ли питать индуктор напрямую водопроводной водой?
Как постоянную схему — только если это прямо разрешено производителем и подтверждено анализом воды. Обычная вода может давать отложения, коррозию и нестабильное качество.
Чем чиллер лучше градирни?
Он может поддерживать более низкую и стабильную температуру, но потребляет электроэнергию на холодильный цикл. Градирня может быть экономичнее, но сильнее зависит от климата. «Лучше» определяет режим установки.
Почему после замены индуктора изменился расход?
Новый индуктор или соединительные шланги могут иметь другое гидравлическое сопротивление. После замены нужно удалить воздух, проверить направление потока и отбалансировать ветви по эксплуатационной документации.
Можно ли подобрать систему только по мощности печи?
Нет. Нужны тепловая нагрузка, расход, допустимые температуры, гидравлическое сопротивление, климат, длительность работы и требуемый резерв.
