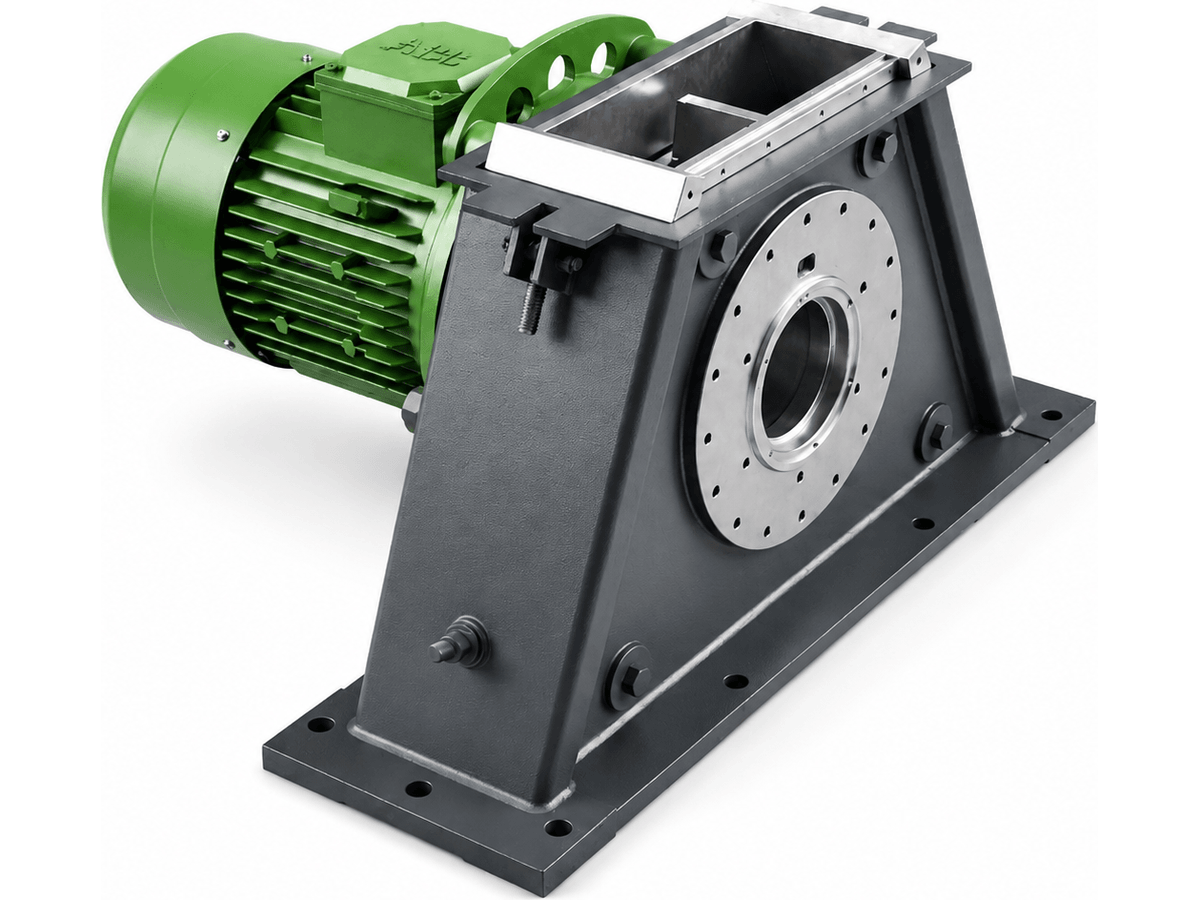

Турбина дробемётная с прямым приводом
- Компактные габариты и высокий КПД передачи мощности
- Для дробемётных установок серии УИ — интенсивная очистка и обработка металла
- Гарантия на двигатель 6 месяцев
- Сервис УралИндуктор из Миасса
Основные характеристики
| Назначение | Интенсивная очистка и подготовка металлических поверхностей потоком абразива |
|---|---|
| Серия | Компактная / Повышенного КПД |
| Тип привода | Прямой (рабочее колесо на валу электродвигателя) |
| Конструкция | Сменные лопатки, импеллер (распределитель), защитная футеровка |
| Совместимость | Дробемётные установки серии УИ и импортное оборудование |
| Установки | Крановые, проходные, барабанные и другое дробемётное оборудование |
| Доставка | Со склада в Миассе · под заказ 95 рабочих дней |
| Гарантия | На двигатель 6 месяцев |
Точные типоразмеры, мощность и модельный ряд под конкретную установку (барабанного типа, проходную подвесную, с вращающимся столом и т. п.) — по запросу. Подбираем запчасть и узлы под паспортные данные вашего дробемёта.
Технические характеристики по мощностям
| Параметр | 7,5 кВт | 11 кВт | 15 кВт | 18 кВт | 22 кВт |
|---|---|---|---|---|---|
| Тип привода | Прямой | Прямой | Прямой | Прямой | Прямой |
| Совместимые модели дробемётов | Q376E, QR326 | Q378E, QR3210 | Q3710E, Q3720 | Нестандартное оборудование | Нестандартное оборудование |
| Напряжение сети, В | 380 | 380 | 380 | 380 | 380 |
| Частота сети, Гц | 50 | 50 | 50 | 50 | 50 |
| Частота вращения двигателя, об/мин | 720 | 730 | 730 | 730 | 730 |
| Степень защиты двигателя | IP55 | IP55 | IP55 | IP55 | IP55 |
| Обороты рабочего колеса, об/мин | 2900 | 2900 | 2900 | 3000 | 3000 |
| Диаметр рабочего колеса, мм | 360 | 380 | 380 | 420 | 420 |
| Скорость вылета дроби, м/с | 78–80 | 78–80 | 78–80 | 76–82 | 76–82 |
| Производительность по дроби, кг/мин | 124 | 182 | 250 | 290 | 360 |
| Производительность по дроби, кг/ч | 7 440 | 10 920 | 15 000 | 17 400 | 21 600 |
| Макс. рекомендуемая подача дроби, кг/мин | 124 | 182 | 250 | 290 | 360 |
| Угол факела дроби | 55°–65° | 55°–65° | 55°–65° | 55°–65° | 55°–65° |
| Тип применяемой дроби | Стальная | Стальная | Стальная | Стальная | Стальная |
| Рекомендуемый размер дроби, мм | 0.5–1.2 | 0.5–1.2 | 0.5–1.2 | 0.5–1.2 | 0.5–1.2 |
| Максимальный размер дроби, мм | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 |
| Количество лопаток, шт. | 8 | 8 | 8 | 8 | 8 |
| Импеллер — количество пазов | 8 | 8 | 8 | 8 | 8 |
Описание
Дробеметная турбина с прямым приводом предназначена для интенсивной очистки и обработки металлических изделий потоком абразива. Рабочее колесо турбины устанавливается непосредственно на приводной вал электродвигателя либо соединяется с ним без использования ременной передачи.
Отсутствие промежуточного ременного привода позволяет уменьшить количество вращающихся и обслуживаемых элементов, сделать конструкцию более компактной и снизить эксплуатационные расходы.
Высокая частота вращения рабочего колеса обеспечивает эффективный разгон дроби и формирование стабильного направленного факела. Турбина может применяться в проходных, подвесных, барабанных, камерных и других типах дробеметного оборудования.
Основные преимущества
- компактная конструкция
- отсутствие ремней и связанных с ними регулировок
- минимальное количество элементов трансмиссии
- высокая эффективность передачи мощности от двигателя к рабочему колесу
- стабильная частота вращения
- снижение объёма регламентного обслуживания
- удобный доступ к быстроизнашиваемым элементам
- сменные лопатки, распределитель и защитная футеровка
- возможность регулировки направления потока дроби
- подходит для интенсивной промышленной эксплуатации
Турбина с прямым приводом оптимальна для заказчиков, которым важны компактность, минимальное техническое обслуживание и простота приводной системы.
Сравнение: ременной и прямой привод
Сравнительная характеристика двух основных вариантов исполнения дробеметной турбины по конструкции привода, обслуживанию и условиям эксплуатации.
| Критерий | Турбина с прямым приводом | Турбина с ременным приводом |
|---|---|---|
| Тип передачи | Рабочее колесо соединено непосредственно с приводом электродвигателя без ременной передачи. | Передача вращения от электродвигателя через ременную передачу. |
| Компоновка | Более компактная за счёт отсутствия ременной передачи. | Более гибкая: двигатель можно разместить отдельно от рабочего узла. |
| Габариты | Меньше; конструкция более компактная. | Как правило, больше из-за шкивов, ремней и защитного кожуха. |
| Количество элементов привода | Минимальное количество элементов трансмиссии. | Электродвигатель, шкивы, ремни, вал, подшипниковый узел. |
| Передача мощности | Непосредственно от двигателя к рабочему колесу. | Через ременную передачу. |
| Потери мощности | Минимальные за счёт отсутствия ременной передачи. | Несколько выше из-за промежуточной ременной передачи. |
| Обслуживание | Не требуется обслуживание ременной передачи. | Требуется периодический контроль состояния и натяжения ремней. |
| Замена элементов привода | Меньше обслуживаемых элементов привода. | Ремни и шкивы сравнительно легко заменить без полной разборки турбины. |
| Ремонтопригодность | Хорошая, однако двигатель и рабочий узел конструктивно сильнее связаны. | Высокая: большинство элементов можно обслуживать отдельно. |
| Воздействие вибраций на двигатель | Вибрационные нагрузки передаются на привод более непосредственно. | Ременная передача частично снижает передачу ударных и вибрационных нагрузок. |
| Устойчивость к тяжёлым условиям эксплуатации | Высокая при правильном подборе и обслуживании. | Высокая, особенно при интенсивной промышленной эксплуатации. |
| Регламентное обслуживание | Меньше регламентных операций. | Больше операций: проверка ремней, натяжения, шкивов и подшипников. |
| Стабильность частоты вращения | Высокая благодаря непосредственному приводу. | Зависит в том числе от состояния и натяжения ремней. |
| Энергоэффективность | Выше за счёт отсутствия промежуточной передачи. | Хорошая. |
| Доступ к быстроизнашиваемым элементам | Удобный. | Удобный. |
| Сменные элементы | Лопатки, защитная футеровка, распределитель. | Лопатки, защитная футеровка, распределитель, ремни и другие элементы привода. |
| Регулировка направления факела дроби | Предусматривается конструкцией. | Предусматривается конструкцией. |
| Стоимость обслуживания | Ниже за счёт меньшего количества обслуживаемых элементов. | Может быть выше из-за периодической замены ремней и элементов передачи. |
| Главное преимущество | Компактность, энергоэффективность и минимальное обслуживание. | Ремонтопригодность, гибкая компоновка и устойчивость к тяжёлым условиям. |
| Рекомендуемое применение | Предприятия, где важны компактность, минимальное обслуживание и простота эксплуатации. | Предприятия, где важны самостоятельное обслуживание, ремонтопригодность и тяжёлые режимы работы. |
Рекомендации
- Ременной привод: рекомендуется для тяжёлых промышленных условий, где особое значение имеют ремонтопригодность, доступность запасных частей и возможность обслуживания оборудования силами предприятия.
- Прямой привод: рекомендуется в случаях, когда приоритетными являются компактность, высокая эффективность передачи мощности, стабильность работы и минимальный объём технического обслуживания.
Совместимость
Поставляем под все типы дробемётов серии УИ:
- Барабанного типа
- Проходные подвесного типа
- С вращающимся столом
- С выкатным столом
- С ленточным конвейером
- Передвижные
- Кранового типа
- Для очистки труб
- Для швеллера и сорта
Если ваш дробемёт — импортного производителя, инженер подберёт совместимый аналог по посадочной геометрии и типу износа.
Поставка и гарантия
Доставка по РФ и странам СНГ транспортной компанией со склада в Миассе. Шеф-монтаж и диагностика на площадке — по запросу, выезд инженера по согласованию.
Гарантия — на двигатель 6 месяцев. Постгарантийное обслуживание и регулярная поставка расходников — на постоянной основе.
