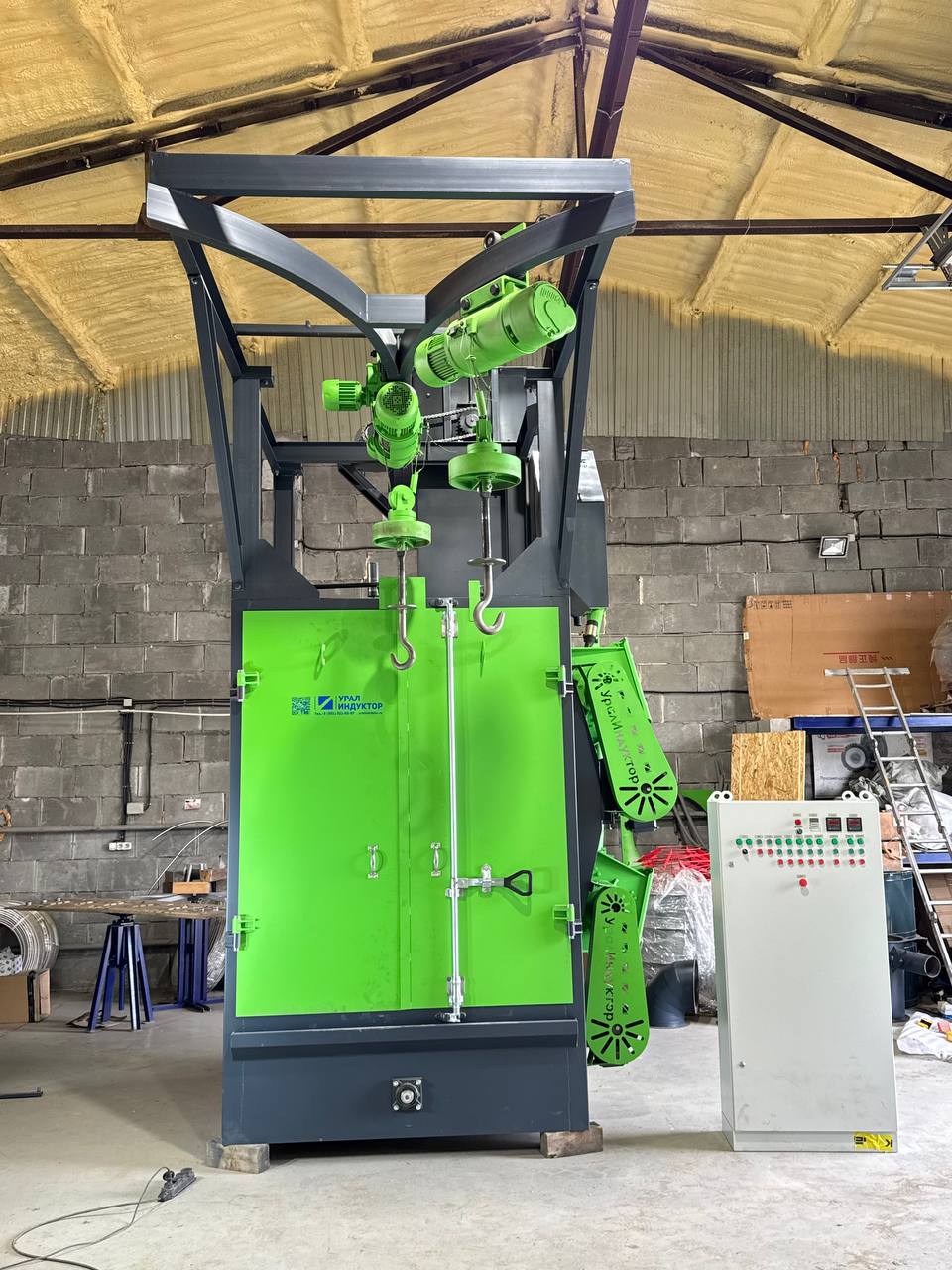

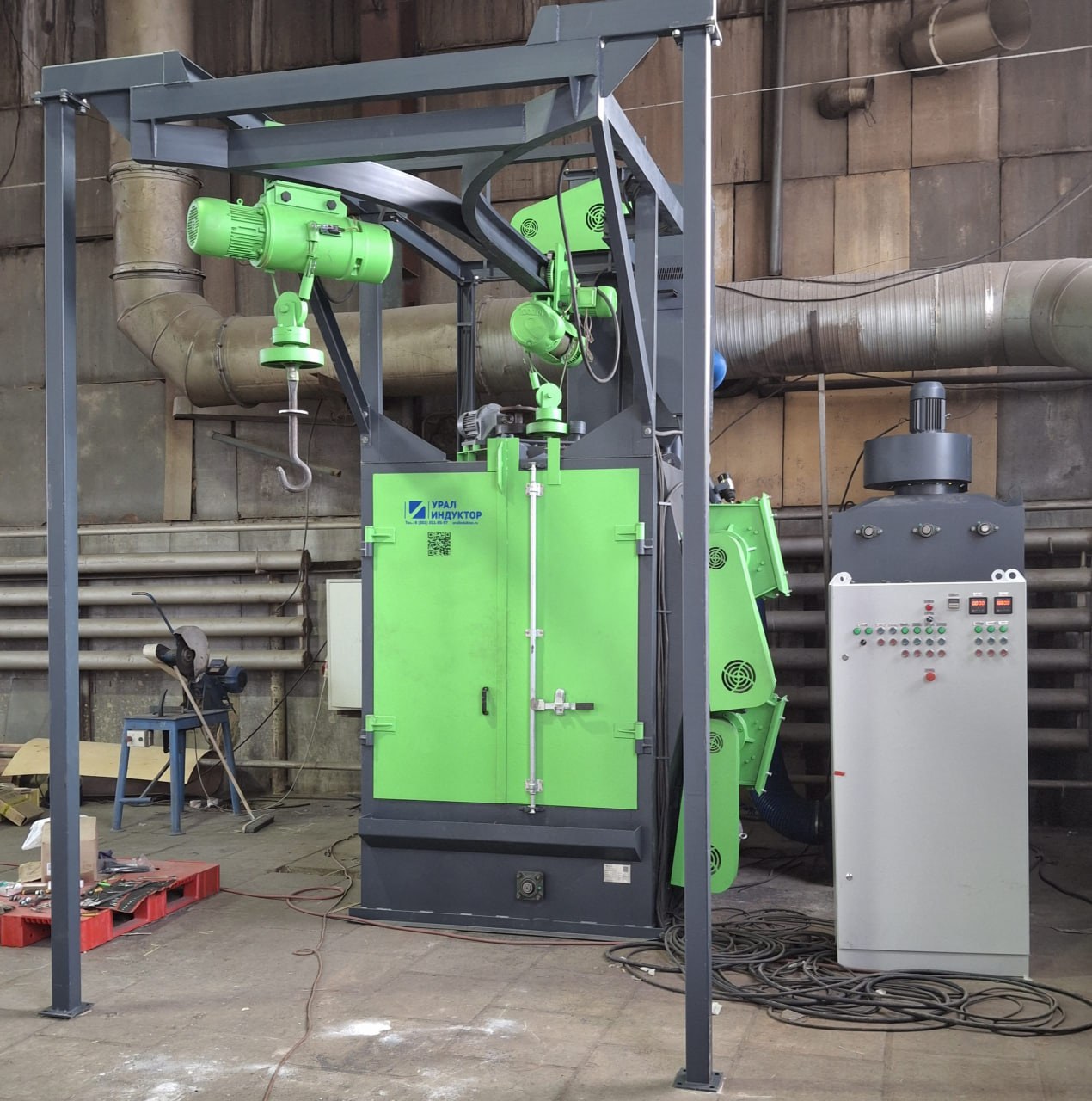

Крановый дробемёт с двумя подвесами для серийной очистки УИД-376Е
- Доставка: по Челябинской области — 1–3 дня, по РФ — 3–10 дней
- Возможен выезд инженера на ваш объект
- Гарантия 18 месяцев на оборудование собственного производства
Описание
УИД-376Е — серийная крановая дробемётная установка с двумя попеременно работающими тельферами грузоподъёмностью по 1000 кг. Камера имеет размеры 1500×1500×2200 мм, а точный эффективный габарит обрабатываемой детали составляет Ø800×1200 мм. Типовой цикл очистки длится 7–15 минут. Установка изготавливается и испытывается в Миассе, затем монтируется и вводится в эксплуатацию под фактическую деталь заказчика.
два попеременно работающих тельфера по 1000 кг каждый; меньшая нагрузка допускается, рекомендуемая — от 100 кг
камера 1500×1500×2200 мм; эффективный габарит детали Ø800×1200 мм
продолжительность очистки 7–15 минут, задаётся таймером
две турбины по 7,5 кВт, подача дроби 120–125 кг/мин на каждую
гарантия 18 месяцев; шефмонтаж, полный монтаж и ПНР рассчитываются отдельно
Технические характеристики
| Обычная продолжительность обработки, мин | 7–15 |
|---|---|
| Мощность установки, кВт | 24,9 |
| Пылеуловитель | рукавный матерчатый, импульсная очистка |
| Производительность вентиляции, м³/ч | 5 200 |
| Сжатый воздух | 0,55–0,60 МПа (5,5–6 бар); сеть заказчика |
| Количество тельферов | 2 × 1000 кг |
| Скорость подъёма / перемещения тельфера, м/мин | 8 / 20 |
| Камера очистки (Д×Ш×В), мм | 1500 × 1500 × 2200 |
| Эффективный габарит изделия (Ø×H), мм | 800 × 1200 |
| Рекомендуемая минимальная масса на подвесе, кг | 100; меньшая масса допускается |
| Количество и мощность турбин | 2 × 7,5 кВт |
| Подача дроби | 2 × 120–125 кг/мин; суммарно 240–250 кг/мин |
| Средняя скорость дроби, м/с | 80 |
| Вращение подвеса | 4 об/мин; привод 0,75 кВт |
| Первоначальная загрузка дроби, кг | 300; в поставку не входит |
| Фракция дроби, мм | стандартно 0,5–1,2; по согласованию 0,3–3,2 |
| Степень очистки | Sa 2½ или Sa 3 по ISO 8501-1 при подобранном режиме |
| Броня камеры | сменные износостойкие плиты NM450 |
| Двери | ручные; пневмопривод — опция |
| Напряжение и частота питания, В/Гц | 380 / 50 |
| Режим работы | циклический; продолжительность задаётся таймером |
| Управление | кнопочный шкаф + таймер; ПЛК и сенсорный экран — опция |
| Технологический подвес / оснастка | не входит; разрабатывается под деталь заказчика |
| Компрессор | не входит |
Почему выбирают УИД-376Е
УИД-376Е подходит для отливок, поковок и сварных узлов, которые очищаются на вращающемся подвесе. Эффективная зона Ø800×1200 мм связана с факелами двух турбин: физически в камеру может войти более крупная деталь, однако превышение расчётного габарита снижает равномерность и качество обработки. Две позиции позволяют готовить следующую навеску во время рабочего цикла.

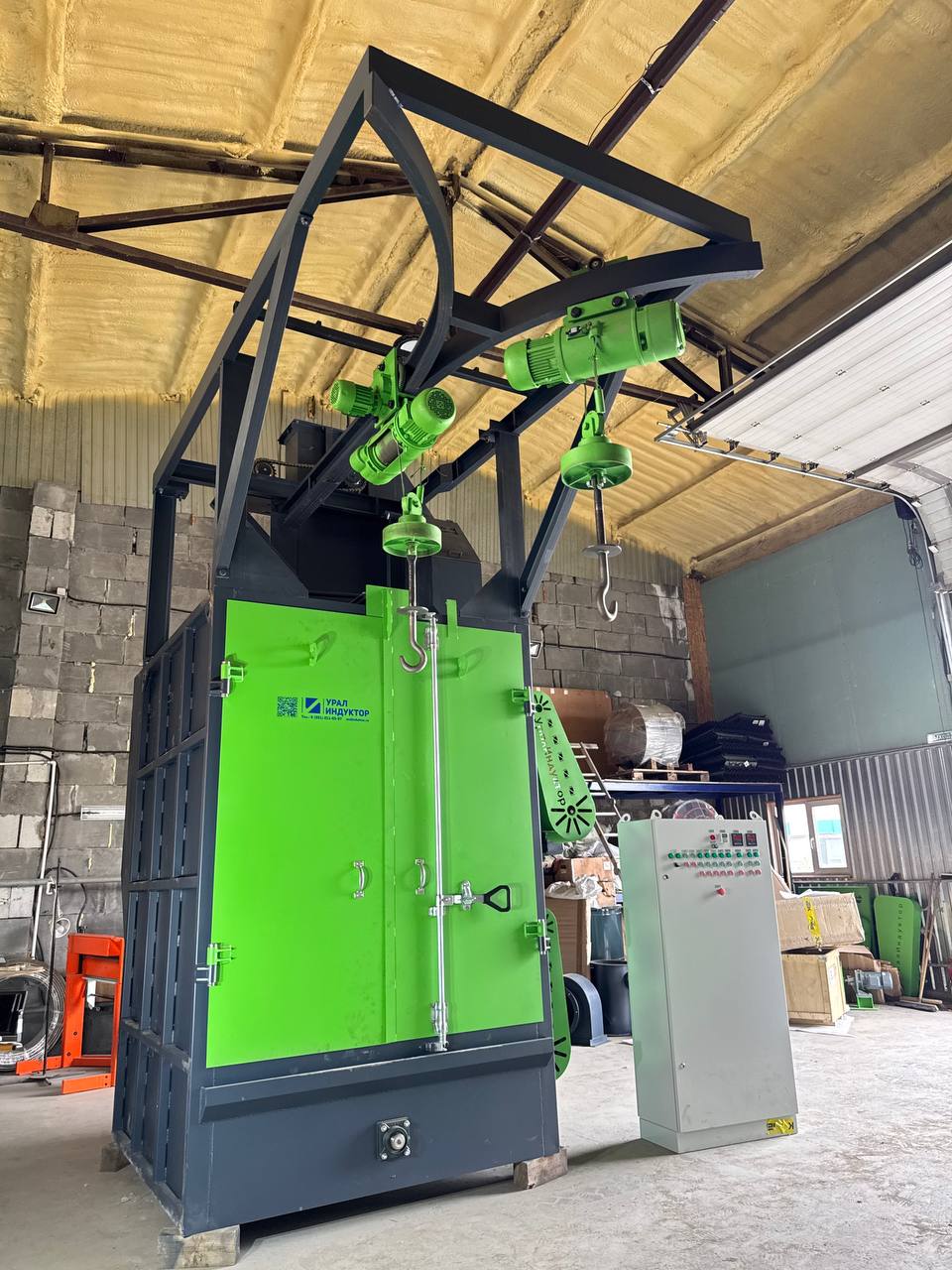

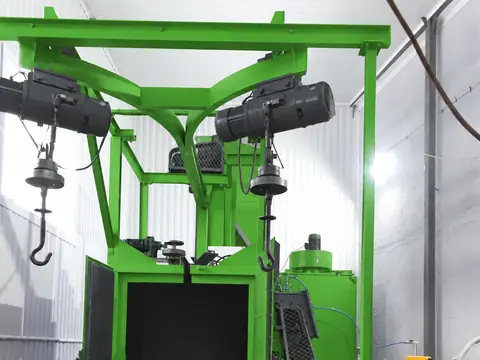

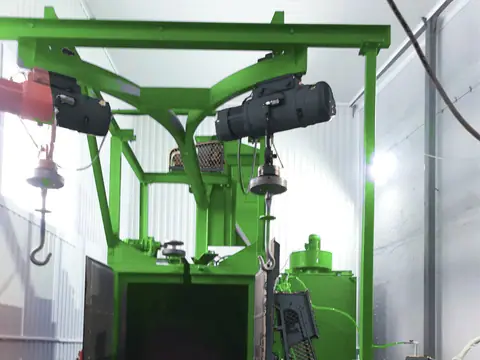

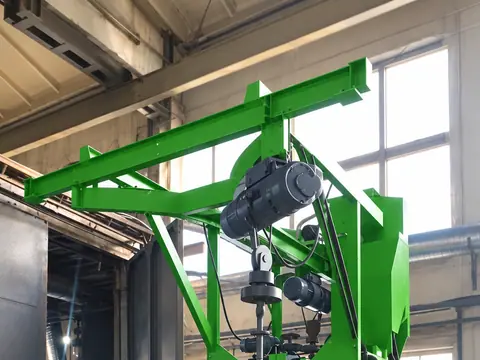

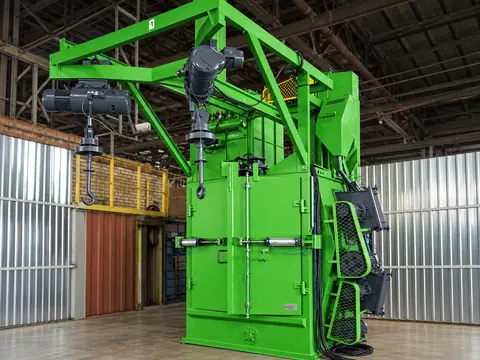

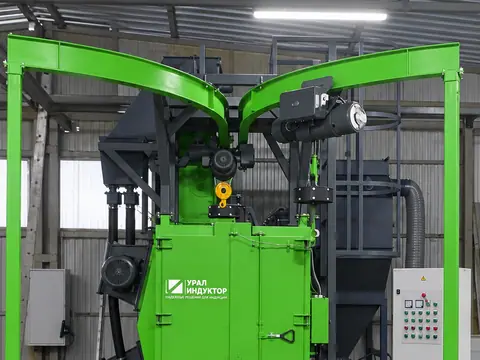

Индекс «Е» обозначает два попеременных тельфера: один подвес находится в камере, второй — на загрузочной позиции. Каждый тельфер рассчитан на 1000 кг. Для устойчивого захода подвеса рекомендуется навеска от 100 кг, но технически можно загружать и более лёгкие детали. Обычная продолжительность дробемётной обработки составляет 7–15 минут; сменный выпуск рассчитывают по детали, навеске и времени грузовых операций.
камера очистки — 1500×1500×2200 мм
два попеременных тельфера по 1000 кг; подъём 8 м/мин, перемещение 20 м/мин
рабочий цикл — 7–15 минут
технологический подвес не входит в базовую поставку и разрабатывается под деталь заказчика
Как строится цикл очистки

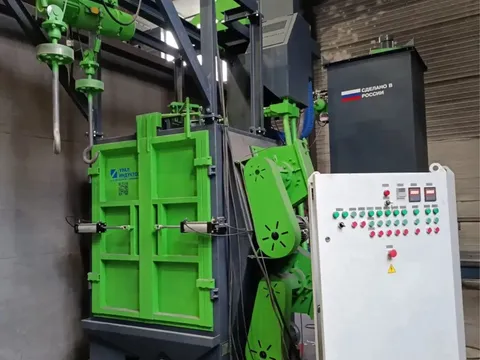

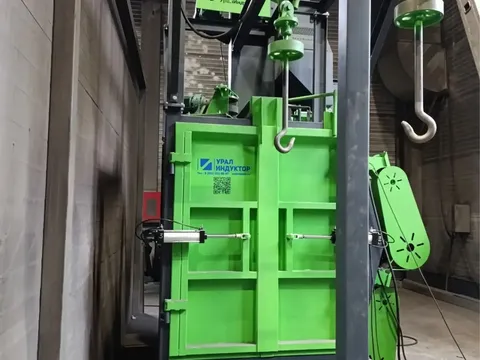

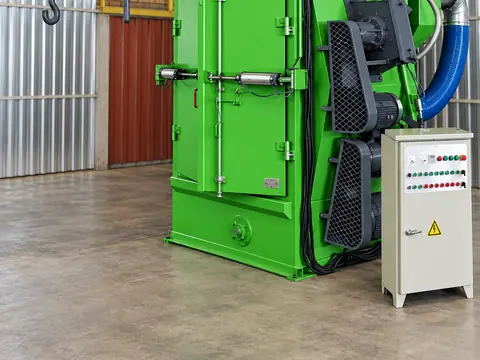

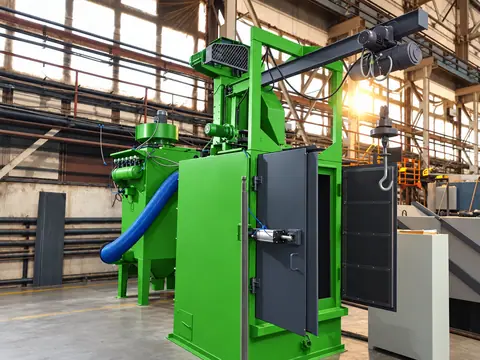

Двери УИД-376Е в стандартной комплектации открываются вручную; пневмопривод предлагается дополнительно. После закрытия оператор задаёт продолжительность кнопочным шкафом и таймером. По окончании отсчёта прекращается подача дроби и отключаются турбины. ПЛК с сенсорным экраном устанавливается как опция — для хранения нескольких программ либо полной автоматизации загрузки, обработки и выгрузки.

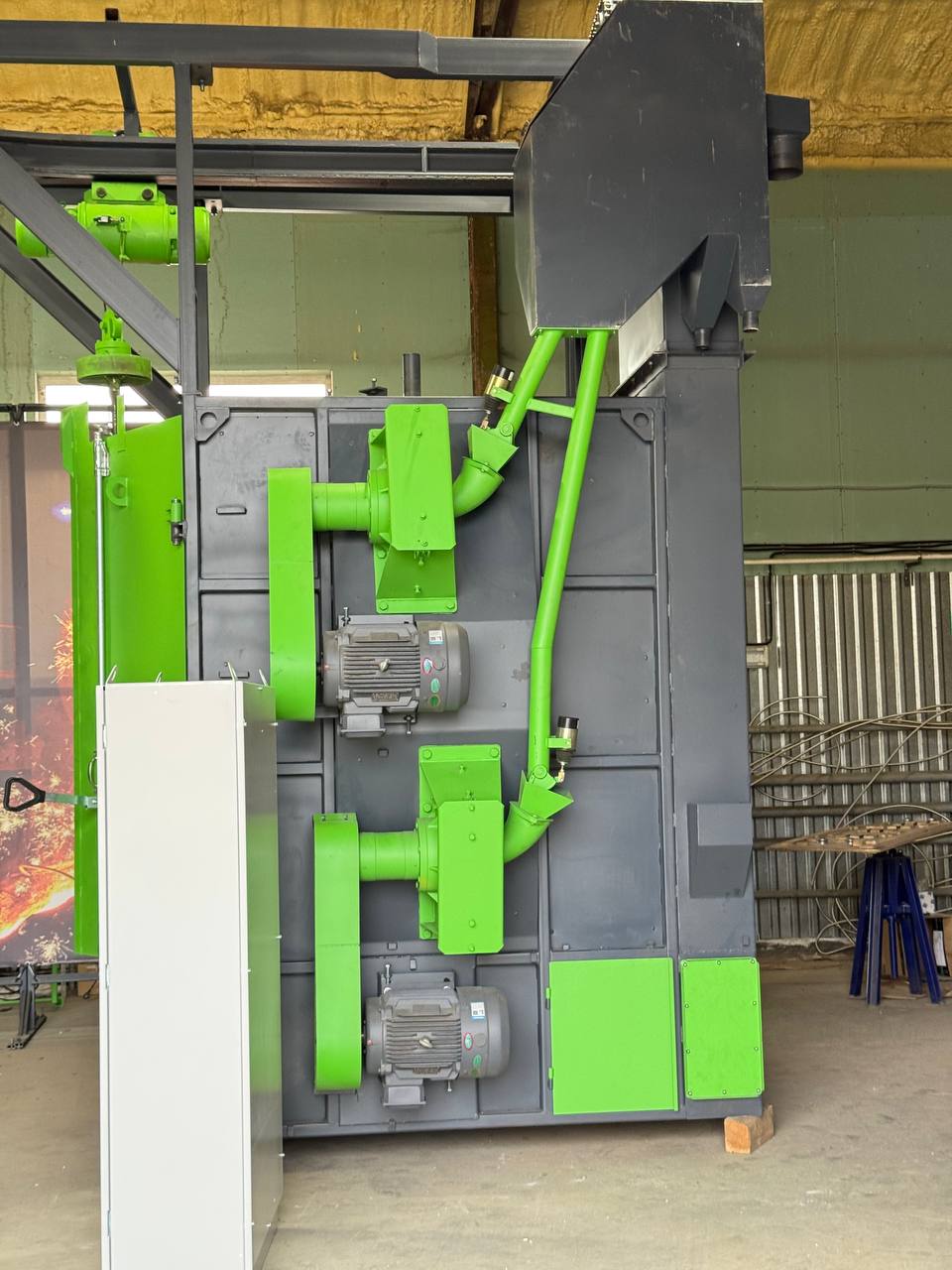

Во время очистки подвес вращается со скоростью 4 об/мин; мощность привода вращателя — 0,75 кВт. Две турбины по 7,5 кВт подают по 120–125 кг дроби в минуту каждая, суммарно 240–250 кг/мин. Средняя скорость полёта дроби — 80 м/с.
При правильно подобранной металлической дроби и продолжительности установка обеспечивает степень очистки Sa 2½ или Sa 3 по ISO 8501-1. Результат оценивают визуально на контрольной детали: учитывают исходную окалину или коррозию, доступность поверхности, тип и фракцию абразива. В базовом исполнении подтверждённое время переносится на таймер; при опционном ПЛК его можно сохранить как программу.
Комплектация под фактическую деталь
Первоначальная загрузка абразива составляет 300 кг и не входит в стандартную поставку. Обычно применяется металлическая дробь 0,5–1,2 мм; по отдельному согласованию — 0,3–3,2 мм. Допустимы литая стальная дробь, стальная или чугунная колотая дробь и рубленая проволока. УралИндуктор направляет опросный лист, подбирает тип и фракцию либо поставляет абразив проверенных производителей.
Рабочая камера защищена сменными износостойкими плитами NM450. Стандартно применяется воздушный сепаратор. Магнитный сепаратор устанавливается дополнительно при большом содержании песка, а для особо абразивных отходов вместо винтового шнека можно согласовать вибрационный транспортёр (виброшнек). Технологический подвес проектируется отдельно под точки крепления и форму детали.
Аспирация и пылеудаление
Стандартная аспирация УИД-376Е — рукавный матерчатый пылеуловитель с импульсной очисткой производительностью 5200 м³/ч. Для импульсов требуется сжатый воздух 0,55–0,60 МПа (5,5–6 бар), расход 0,8–1 м³ на цикл очистки. Компрессор в поставку не входит: фильтр подключается к цеховой сети заказчика.
Взрывозащищённое исполнение системы аспирации предлагается только по отдельному техническому заданию и сопровождается сертификатом соответствия на согласованную комплектацию. Для обычной обработки чёрных металлов применяется стандартный, невзрывозащищённый фильтр.
Производство и контроль перед отгрузкой
УИД-376Е собирается на производственной площадке в Миассе и поставляется с сертификатом соответствия. Для пожаро- и взрывоопасной пыли по отдельному техническому заданию доступно взрывозащищённое исполнение: негорючие антистатические рукава, специальный корпус с направленным сбросом давления, искробезопасный вентилятор и система дозированного впрыска огнетушащего порошка. Стандартная комплектация не является взрывозащищённой.
Перед покраской установка проходит полный рабочий прогон с дробью и фактической либо согласованной деталью. Проверяются тельферы, вращение, обе турбины, возврат абразива, воздушный сепаратор, блокировки и управление. Для проверки сепарации пылеуловитель обязательно включается. После раздельной проверки узлов оборудование проходит комплексную проверку работоспособности под нагрузкой; единичные дробинки внутри после доставки являются нормальным следом испытания. По предварительному согласованию представитель заказчика может присутствовать при проверке лично либо наблюдать её по видеосвязи; программа и критерии приёмки определяются для конкретного заказа.
Монтаж, запуск и обучение
Площадку можно подготовить силами заказчика по техническому заданию УралИндуктора либо поручить нашей бригаде весь комплекс — фундамент, подвод коммуникаций, монтаж, подключение и пусконаладку. Шефмонтаж, полный монтаж и ПНР не входят в базовую цену и рассчитываются индивидуально. После запуска обрабатывается фактическая деталь и подписывается отдельный акт приёмки с разделом для замечаний.
Операторов обучают безопасной навеске, работе с таймером, контролю уровня дроби, осмотру брони и признакам износа турбин. Обучение оформляется отдельным актом; аттестационные удостоверения или внутренние сертификаты не выдаются. После приёмки доступны консультации, диагностика, запасные части и модернизация под новую номенклатуру.
Запчасти и сопровождение
Для УИД-376Е поставляются лопатки, распределители, футеровка, элементы возврата дроби, уплотнения и компоненты управления. Распространённые запасные части обычно есть на складе; наличие конкретной позиции проверяется по исполнению и году выпуска.
Срок замены расходных элементов не задаётся одной цифрой: решение принимают по визуальному состоянию и фактическому режиму работы. По фотографии износа инженер проверяет совместимость детали и рекомендует порядок ремонта. При расширении выпуска отдельно оцениваются новая оснастка, цикл и нагрузка на тельферы.
Что можно поручить одной инженерной команде
Крановый дробемёт с двумя подвесами для серийной очистки УИД-376Е рассматривается как часть всего участка, а не как изолированная машина. Для кранового участка рассчитываем грузоподъёмность одного подвеса, габарит факела, траекторию крюка и безопасную зону загрузки. Подвес проектируется под деталь отдельно; контактные и теневые зоны учитываются в технологии, а при необходимости предусматривается изменение положения изделия.
Компоновка УИД-376Е учитывает траекторию тельфера, высоту крюка, центр тяжести детали, зону навешивания и трассу аспирации. После заключения договора предоставляем рекомендуемые эскизы основания и бесплатно наносим согласованное оборудование на план цеха заказчика. Версию УИД-376Е выбирают, когда два попеременных подвеса должны сократить простой между циклами; при одном подвесе сравнивают базовую УИД-376. При необходимости инженеры выполняют обмеры площадки на месте; формат выезда определяется проектом.
Гарантия и сервис после запуска
Гарантия на УИД-376Е — 18 месяцев. Для оборудования этой конструкции диагностируем турбины, вращатель и подвесной путь, тельфер, элеватор, сепарацию и аспирацию; при недостижении режима проверяем также дробь, загрузку и технологический цикл. По результатам аудита выдаём письменное заключение; последующий ремонт у ООО «МТПК» не обязателен. Первичная удалённая диагностика и гарантия на выполненные работы предоставляются на согласованных договорных условиях.
Гарантия, цена и документы для сделки
Гарантия на УИД-376Е составляет 18 месяцев. Срок изготовления под заказ — от 60 календарных дней и зависит от загрузки производства и согласованной комплектации; стоимость указывается по запросу. Срок и цена доставки рассчитываются по региону и выбранному транспорту.
Что передать инженеру для расчёта
Для расчёта нужны чертежи или фотографии минимальной и максимальной детали, масса, точки подвеса, исходное состояние и требуемая степень очистки. План выпуска должен показывать число навесок, а план цеха — место обеих загрузочных позиций, высоту, питание 380 В и доступную цеховую сеть сжатого воздуха.
Инженер проверяет габарит Ø800×1200 мм с учётом оснастки, базовые два тельфера по 1000 кг, рекомендуемую массу навески и безопасное вращение. До изготовления согласуются рабочий цикл, тип и фракция дроби, исполнение пылеуловителя, необходимость ПЛК, способ подготовки площадки, монтаж и порядок приёмки. Предварительный инженерный подбор УИД-376Е и коммерческое предложение выполняются бесплатно — от 1 рабочего дня после получения достаточных исходных данных; стоимость и условия оплаты закрепляются в индивидуальном предложении и договоре. Публичная цена на сайте не размещается.
