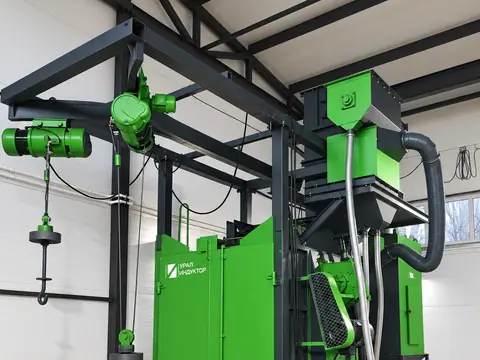

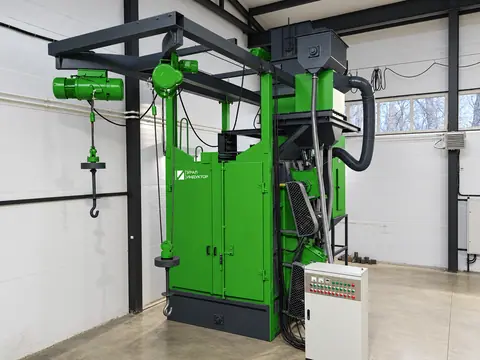

Крановый дробемёт для поточной очистки крупных отливок УИД-3710Е
- Доставка: по Челябинской области — 1–3 дня, по РФ — 3–10 дней
- Возможен выезд инженера на ваш объект
- Гарантия 18 месяцев на оборудование собственного производства
Описание
УИД-3710Е сочетает камеру 2200×2200×2800 мм с двумя попеременно подаваемыми тельферами по 2000 кг каждый. Рабочий габарит рассчитан на диаметр до 1200 мм и высоту до 1600 мм. Установку собираем в Миассе, проверяем на деталях с дробью и вводим в эксплуатацию. Грузоподъёмность и подвесная система могут быть пересчитаны под задачу заказчика.
два тельфера по 2000 кг каждый, подаваемые в камеру попеременно; другое исполнение — по согласованию
камера 2200×2200×2800 мм, диаметр до 1200 мм и высота до 1600 мм
Производительность УИД-3710Е определяем по фактической загрузке и длительности рабочего цикла
гарантия на установку — 18 месяцев; расширенный срок обсуждается отдельно
наши специалисты проводят шефмонтаж либо полный монтаж по России и в странах СНГ
Технические характеристики
| Обычная продолжительность обработки, мин | 7–15 |
|---|---|
| Мощность установки, кВт | 50 |
| Производительность вентиляции, м³/ч | 11 000 |
| Количество тельферов | 2 × 2000 кг |
| Количество турбин | 2 × 15 кВт |
| Камера очистки (Д×Ш×В), мм | 2200 × 2200 × 2800 |
| Диаметр очищаемого изделия, мм | до 1200 |
| Высота очищаемого изделия, мм | до 1600 |
| Размер требуемого места (Д×Ш×В), мм | 8000 × 5000 × 5600 |
| Обрабатываемые поверхности | поверхности, доступные факелам дроби; контактные и теневые зоны учитываются по геометрии детали, подвесу и режиму |
| Напряжение и частота питания, В/Гц | 380 / 50 |
| Режим работы | циклический; продолжительность задаётся таймером |
| Управление | кнопочный шкаф + таймер; ПЛК и сенсорный экран — опция |
Почему выбирают УИД-3710Е
УИД-3710Е предназначена для поточной очистки крупных корпусных отливок и сварных сборок, когда следующую навеску готовят во время работы камеры. В пространстве 2200×2200×2800 мм размещается изделие диаметром до 1200 мм и высотой до 1600 мм. Вращение подвеса помогает обработать наружный рельеф объёмной детали с разных направлений.
УИД-3710Е сохраняет рабочие размеры УИД-3710, но рассчитана на более плотную организацию смены изделий. Базовая комплектация — два попеременно работающих тельфера по 2000 кг каждый. Если нужен один подвес либо меньшая интенсивность потока, рассматриваем УИД-3710. Для подбора нужны чертёж или фотография, масса, размеры, центр тяжести, состояние поверхности, требуемый результат и поток изделий за смену.
рабочий объём камеры — 2200×2200×2800 мм

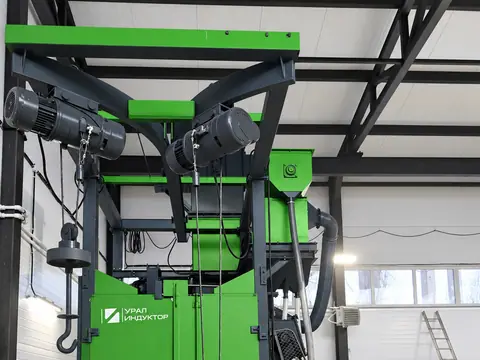

базовая подвесная система — два тельфера по 2000 кг каждый, подаваемые в камеру попеременно
производительность рассчитывается по фактической загрузке и длительности рабочего цикла
грузоподъёмность и геометрия подвеса меняются по согласованию после расчёта
Как строится цикл очистки
Две турбины мощностью по 15 кВт обрабатывают вращающийся корпус, пока система возврата собирает и очищает отработавшую дробь. Аспирация производительностью 11 000 м³/ч отводит пыль из камеры. После завершения цикла подвесные позиции меняются местами.
Установка обслуживает два тельфера по 2000 кг, каждый из которых заходит в рабочую зону в свою очередь. Наружную позицию в это время можно разгружать и снаряжать новой деталью. Производительность поэтому считаем по фактической навеске и продолжительности полного такта, включая операции персонала.
Для получения Sa 2½ или Sa 3 проводим обработку образца с тем же состоянием металла, которое ожидается в производстве. Средняя скорость полёта дроби — 80 м/с. Эти параметры закрепляем после осмотра пробной детали.
Комплектация под фактическую деталь
Полная мощность базовой УИД-3710Е равна 50 кВт. Два тельфера по 2000 кг подаются попеременно, а другая грузоподъёмность возможна после расчёта парных путей, вращателей и несущего каркаса. Для крупного корпуса контролируем также высоту оснастки, радиус вращения и положение центра тяжести.
Индивидуальная компоновка может включать изменённую навеску, дополнительные датчики, другую защиту камеры и переработанный алгоритм очередности. Конструктор увязывает эти решения с турбинами, аспирацией и доступом к регламентным точкам. Собственное производство позволяет увеличить рабочий объём или мощность, если этого требует поток изделий.
Аспирация и пылеудаление
Пылеуловитель УИД-3710Е удаляет пыль из рабочей камеры. Производительность аспирации согласуем по двум турбинам, объёму камеры и режиму смены подвесов. После монтажа проверяем систему в работе и выполняем регулировку. Базовый пылеуловитель — рукавный матерчатый, с импульсной регенерацией; требуется цеховой воздух 0,55–0,60 МПа, отдельный компрессор не входит. Взрывозащищённое исполнение рассчитывается отдельно.
Абразив для УИД-3710Е не входит в базовую поставку. Его тип и фракцию определяем по исходной поверхности, требуемой шероховатости и доступности зон при вращении подвеса; магнитный сепаратор и виброшнек включаются только при соответствующем составе загрязнений.
Производство и контроль перед отгрузкой
Производственный маршрут УИД-3710Е проходит в Миассе, от изготовления камеры и несущей рамы до настройки двух грузовых позиций. Электрическую схему разрабатываем самостоятельно и собираем шкаф на своей площадке. Стыковку всех узлов и результат работы комплекса контролирует УралИндуктор.
До нанесения покрытия машина проходит многочасовой прогон с дробью и испытательными деталями. Проверяем чередование тельферов, подачу абразива, турбины, возврат, аспирацию и блокировки. Перед отгрузкой всё оборудование проходит на территории поставщика комплексную проверку работоспособности под нагрузкой. По предварительному согласованию представитель заказчика может присутствовать при проверке лично либо наблюдать её по видеосвязи; программа и критерии приёмки определяются для конкретного заказа.
Монтаж, запуск и обучение
Обычный вариант для УИД-3710Е — шефмонтаж; при необходимости полный объём выполнит наша бригада с выездом по России и СНГ. На объекте настраиваем очередность подвесов, возврат дроби, аспирацию и защитные цепи, затем проводим пусконаладку и ввод в эксплуатацию.
Персоналу показываем полный такт двухпозиционной машины, ежедневный контроль и порядок штатной остановки. Практические занятия подтверждаем актом обучения. После запуска обеспечиваем диагностику, ремонт, запасные части и модернизацию при росте выпуска или изменении корпусов.
Запчасти и сопровождение
Для УИД-3710Е поддерживаем запас расходных элементов. Доступны детали турбин, камеры, подвесного транспорта и абразивного контура; фактическую готовность позиции подтверждаем по исполнению и дате запроса.
Инженерная поддержка включает анализ причины износа, подбор совместимого узла и контрольный запуск после ремонта. Новые изделия оцениваем по навеске, рабочей зоне, времени смены подвесов, пылеудалению и алгоритму управления, после чего предлагаем необходимую доработку.
Что можно поручить одной инженерной команде
Крановый дробемёт для поточной очистки крупных отливок УИД-3710Е рассматривается как часть всего участка, а не как изолированная машина. Для кранового участка рассчитываем грузоподъёмность одного подвеса, габарит факела, траекторию крюка и безопасную зону загрузки. Подвес проектируется под деталь отдельно; контактные и теневые зоны учитываются в технологии, а при необходимости предусматривается изменение положения изделия.
Компоновка УИД-3710Е учитывает траекторию тельфера, высоту крюка, центр тяжести детали, зону навешивания и трассу аспирации. После заключения договора предоставляем рекомендуемые эскизы основания и бесплатно наносим согласованное оборудование на план цеха заказчика. Версию УИД-3710Е выбирают, когда два попеременных подвеса должны сократить простой между циклами; при одном подвесе сравнивают базовую УИД-3710. При необходимости инженеры выполняют обмеры площадки на месте; формат выезда определяется проектом.
Гарантия и сервис после запуска
Гарантия на УИД-3710Е — 18 месяцев. Для оборудования этой конструкции диагностируем турбины, вращатель и подвесной путь, тельфер, элеватор, сепарацию и аспирацию; при недостижении режима проверяем также дробь, загрузку и технологический цикл. По результатам аудита выдаём письменное заключение; последующий ремонт у ООО «МТПК» не обязателен. Первичная удалённая диагностика и гарантия на выполненные работы предоставляются на согласованных договорных условиях.
Гарантия, цена и документы для сделки
Стоимость указывается по запросу после согласования комплектации.
Что передать инженеру для расчёта
Подбор УИД-3710Е начинаем с полной номенклатуры: размеров, массы, материала и изображений изделий. Нужны состояние поверхности, план выпуска, время навески, доступная площадь, высота помещения, способ подачи и электрический ввод.
Два попеременных тельфера по 2000 кг рассматриваем вместе с габаритами и рабочим тактом; другое исполнение согласуется по результатам расчёта. Итоговый документ закрепляет комплектность, испытательную программу, порядок монтажа и признаки готовности оборудования к работе. Предварительный инженерный подбор УИД-3710Е и коммерческое предложение выполняются бесплатно — от 1 рабочего дня после получения достаточных исходных данных; стоимость и условия оплаты закрепляются в индивидуальном предложении и договоре. Публичная цена на сайте не размещается.
