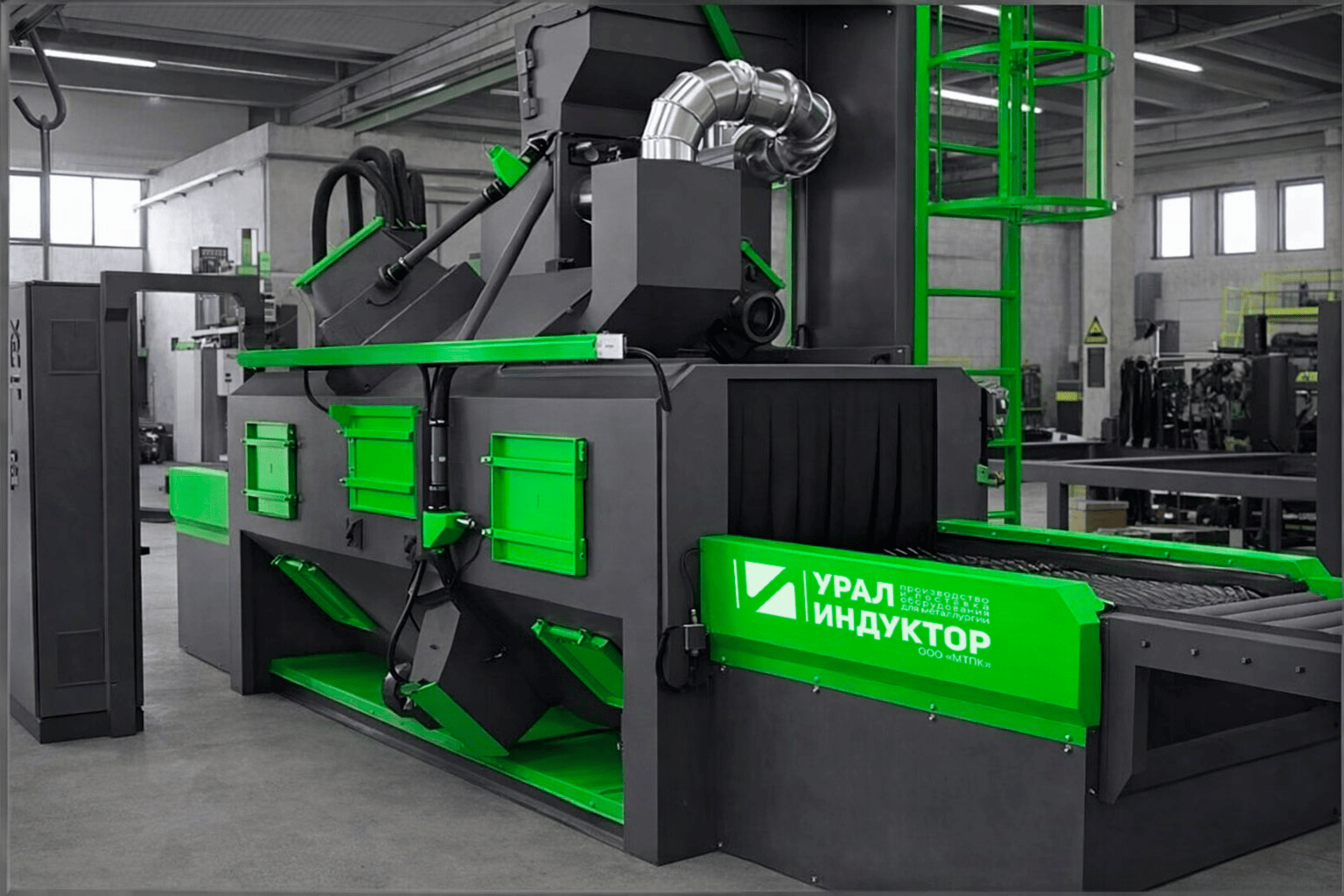

Дробемётная установка с сетчатым конвейером УИД-100
- Доставка: по Челябинской области — 1–3 дня, по РФ — 3–10 дней
- Возможен выезд инженера на ваш объект
- Гарантия 18 месяцев на оборудование собственного производства

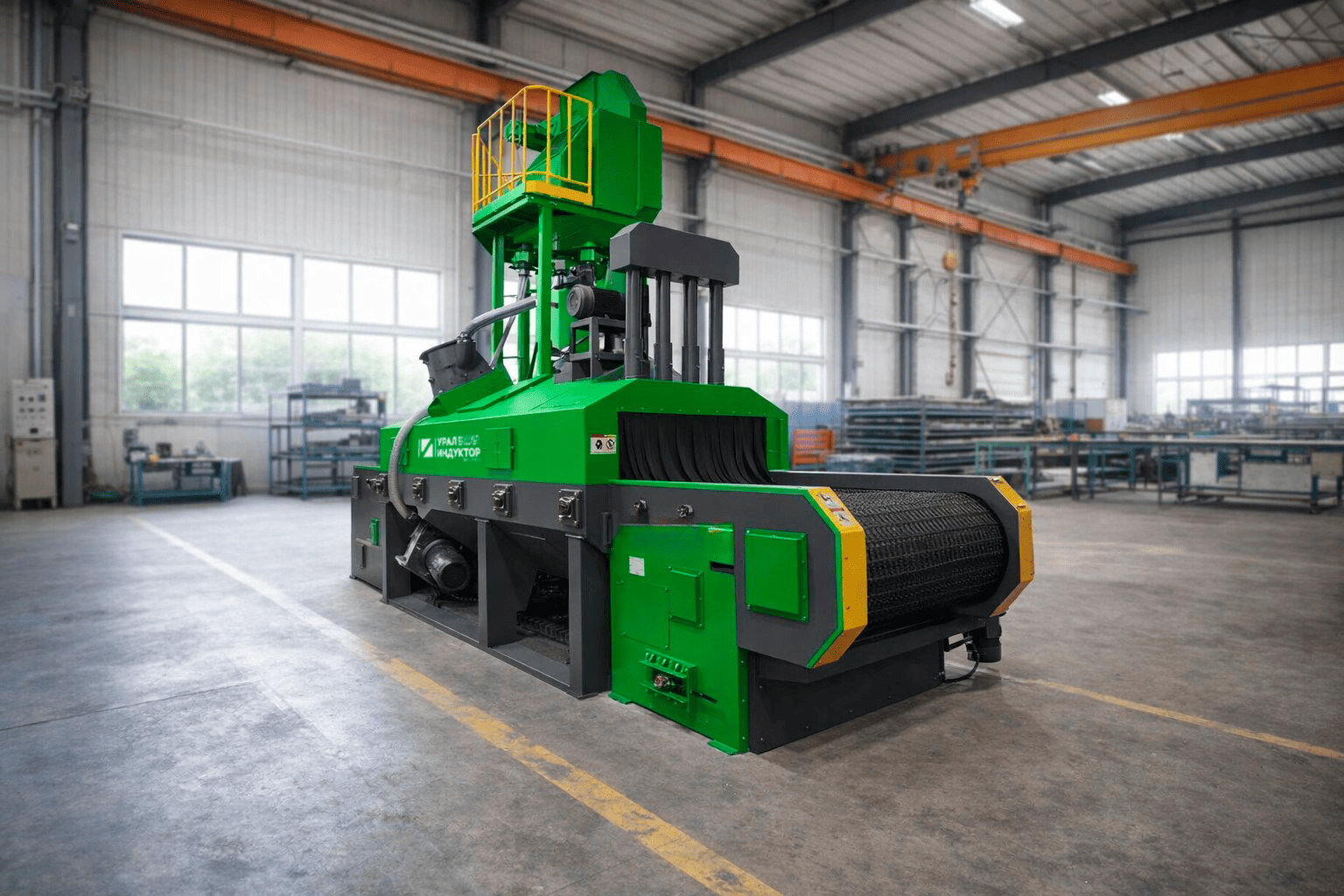

Описание
УИД-100 имеет сетчатый конвейер шириной 1000 мм и увеличенную подачу дроби 4 × 180 кг/мин. Установка предназначена для стабильного потока деталей, а допустимые размеры и масса рассчитываются по форме, опоре и способу размещения на ленте.
Ширина сетчатой ленты 1000 мм
Четыре турбины с подачей 4 × 180 кг/мин
Скорость 0,5–4 м/мин
Двусторонняя обработка доступных зон
Гарантия 18 месяцев
Технические характеристики
| Ширина сетчатого конвейера, мм | 1000 |
|---|---|
| Количество турбин | 4 шт (2 сверху + 2 снизу) |
| Подача дроби турбинами, кг/мин | 4 × 180 |
| Скорость подачи, м/мин | 0,5 – 4 (регулируемая) |
| Обработка | двусторонняя (сверху и снизу одновременно) |
| Материал футеровки | марганцовистая сталь + плитовая обкладка |
| Пылеулавливание | фильтровальные установки над камерой |
| Подходящие детали | мелкое литьё, штамповки, метизы, тонкостенные отливки |
| Напряжение и частота питания, В/Гц | 380 / 50 |
| Управление | ПЛК — стандартно; сенсорный экран — по комплектации |
Допустимые размеры и массу одной детали определяем после проверки изделия и способа его размещения на сетчатой ленте.
Почему выбирают УИД-100
Метровая лента позволяет обрабатывать более широкие изделия либо формировать несколько параллельных дорожек небольших деталей. УИД-100 подходит для литья, штамповок, пластин, крепежа и тонкостенных элементов, если они устойчиво лежат на сетке и не перекрывают друг друга. В отличие от барабана, детали не перемешиваются между собой.
До подтверждения заказа изучаем образец, чертёж или фотографии. Масса важна для ресурса ленты и привода, размер — для прохода и расположения относительно факелов. Допустимые размеры и масса подтверждаются после проверки детали, её опоры и расположения на сетке.

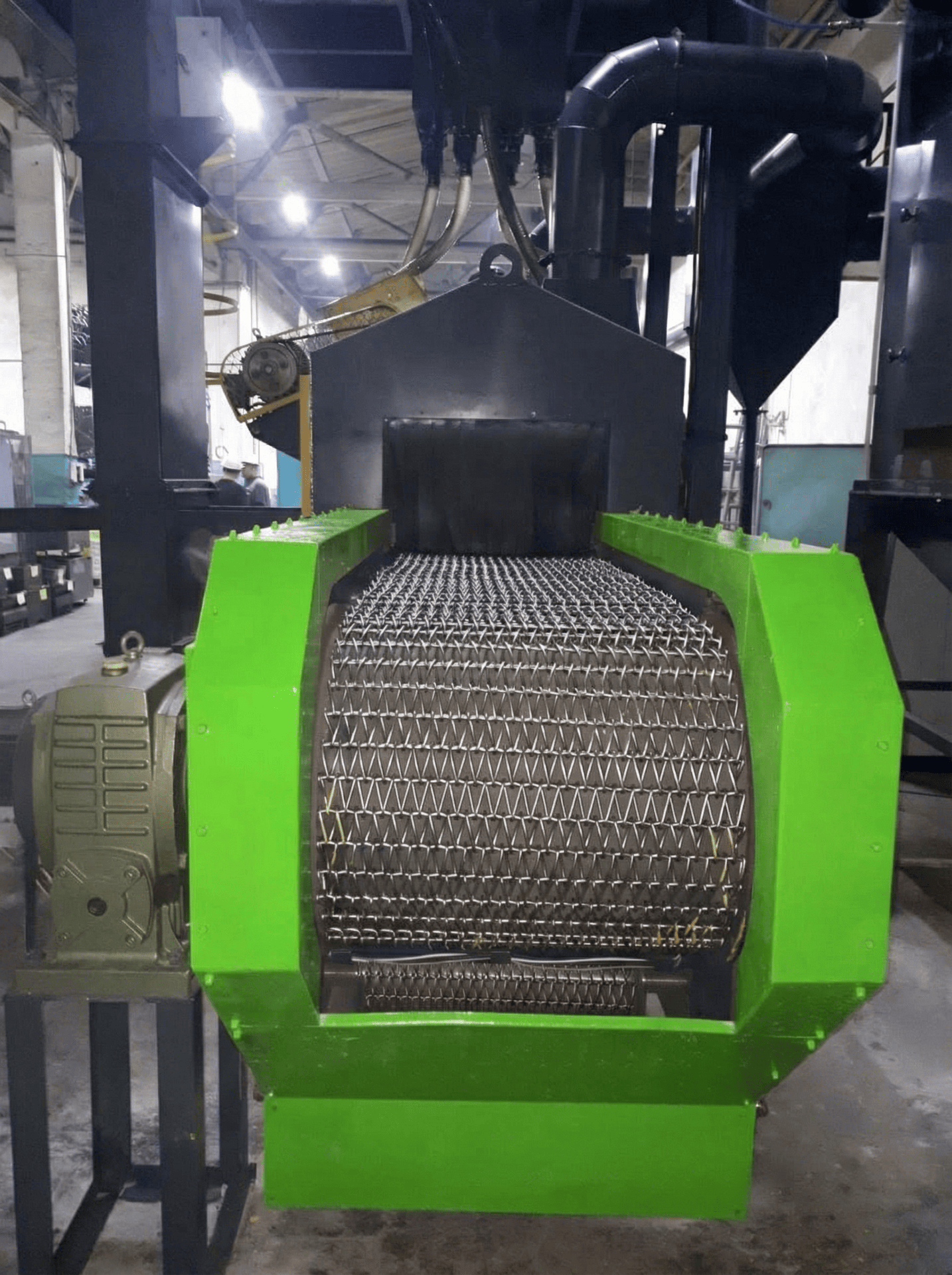

Четыре турбины и сетчатая опора
Две турбины подают дробь сверху, две — снизу через ячейки. Схема даёт одновременную обработку доступных верхних и нижних поверхностей. Места контакта с сеткой и соседними деталями могут оставаться закрытыми, поэтому зазоры и ориентация влияют на результат не меньше скорости.
Подача 4 × 180 кг/мин выше, чем у УИД-60 и УИД-80. Рабочий подача дроби и продолжительность обработки подбираются по материалу, толщине и требуемому состоянию поверхности конкретной детали.
Управление временем воздействия
Средняя скорость полёта дроби — 80 м/с. Степень очистки Sa 2½ или Sa 3 по ISO 8501-1 подтверждают на детали или образце с учётом исходной поверхности, фракции и типа дроби, дозирования, продолжительности обработки и доступности поверхности для факела.
Sa 2½ или Sa 3 можно закреплять только вместе с согласованными условиями. На пробе проверяем очистку обеих сторон, теневые зоны и состояние кромок. После этого параметры вносятся в рабочий режим.

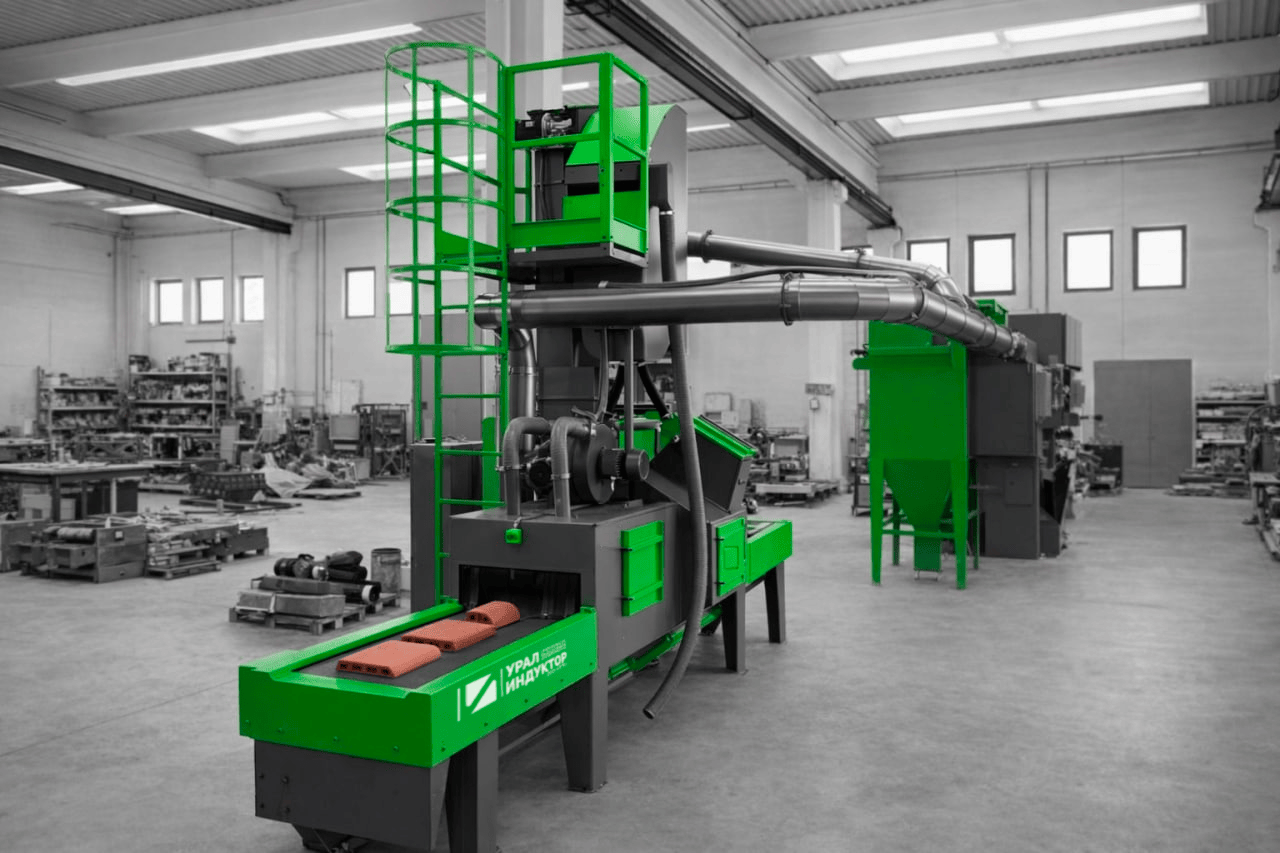

Аспирация проходной установки
Система пылеудаления отводит пыль, образующуюся в камере. Производительность системы УИД-100 рассчитывается с учётом четырёх турбин, объёма рабочей зоны и скорости конвейера. Базовый пылеуловитель — рукавный матерчатый, с импульсной регенерацией; требуется цеховой воздух 0,55–0,60 МПа, отдельный компрессор не входит. Взрывозащищённое исполнение рассчитывается отдельно.
Для УИД-100 фракцию дроби связывают с размером детали, ячейкой сетки и скоростью конвейера. Абразив не входит в базовую поставку; проба подтверждает двустороннюю очистку без потери мелких изделий, а дополнительная сепарация выбирается по загрязнениям.
На пусконаладке оцениваем удаление пыли из камеры и регулируем воздушный режим. Дополнительные требования определяются при проектировании и фиксируются в спецификации УИД-100.

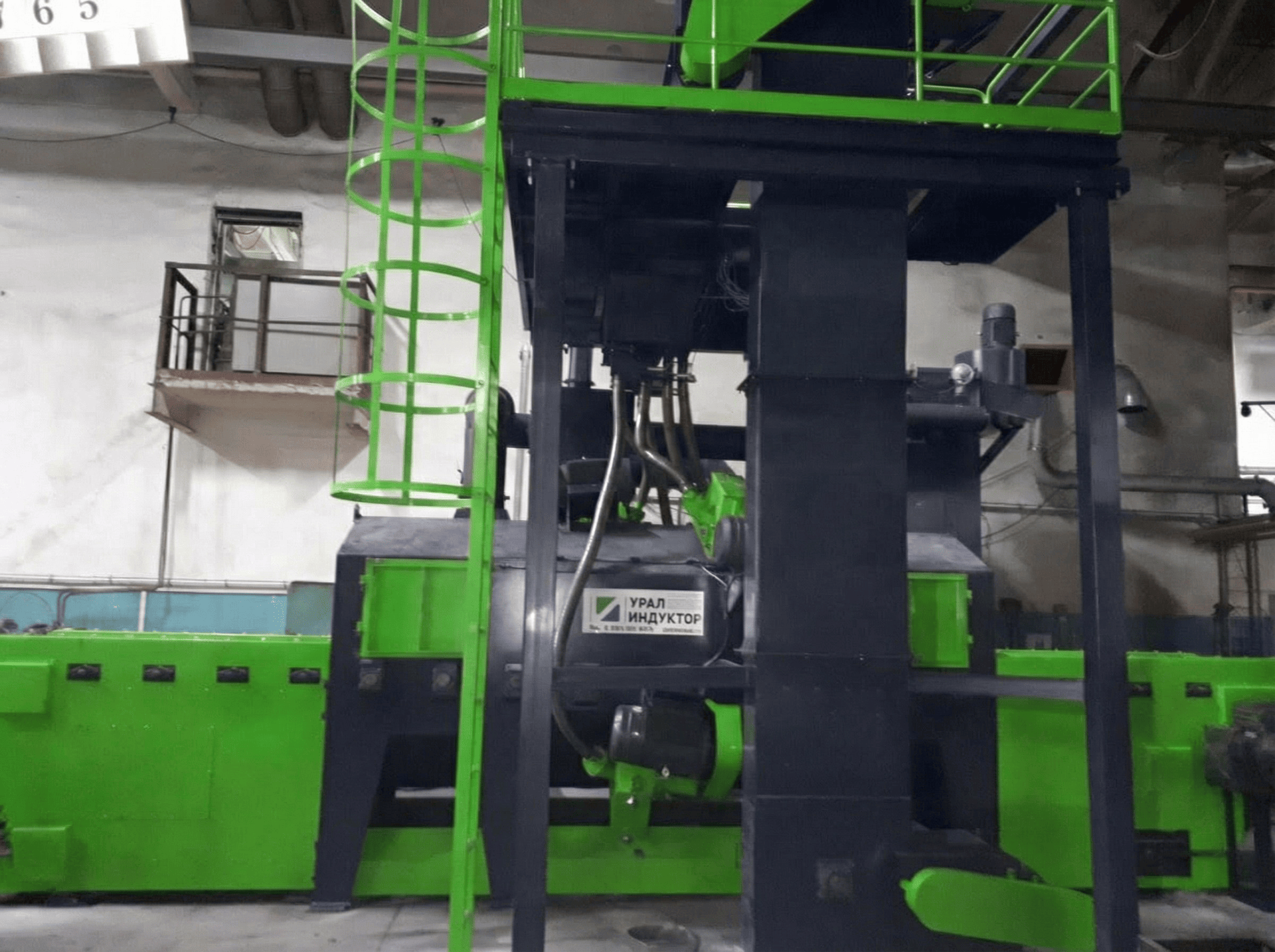

Сборка и рабочие испытания
УИД-100 собираем на собственной площадке, адаптируем к условиям заказчика и до окраски несколько часов проверяем с дробью и деталями. Испытываем конвейер, четыре турбины, возврат абразива, аспирацию и блокировки. Перед отгрузкой всё оборудование проходит на территории поставщика комплексную проверку работоспособности под нагрузкой. По предварительному согласованию представитель заказчика может присутствовать при проверке лично либо наблюдать её по видеосвязи; программа и критерии приёмки определяются для конкретного заказа.
Незначительные остатки дроби после проверки допустимы. Они свидетельствуют о рабочем прогоне. После испытания готовим оборудование к поставке по России или в страны СНГ.
Запуск и сопровождение
Предлагаем шефмонтаж или полный монтаж собственной бригадой. Настраиваем скорость, подачу, раскладку и аспирацию на детали заказчика, затем обучаем операторов. Обучение подтверждается актом.
Гарантия 18 месяцев; расширенная гарантия обсуждается. Поставляем сетку, футеровку, расходники турбин и другие запчасти, выполняем модернизацию.
Расчёт производственного потока УИД-100
УИД-100 имеет подачу 4 × 180 кг/мин, поэтому при выборе режима особенно важны материал и толщина детали. Инженер проверяет сохранение формы при воздействии и определяет скорость конвейера. Для этого нужны образец или чертёж, описание исходной поверхности и требуемая шероховатость после обработки.
Производительность считают в штуках либо массе за смену по реальной раскладке. Учитываются расстояния между изделиями, остановки на загрузке и снятии, возможный второй проход и подача дроби. При изменении номенклатуры для каждой группы задаётся собственное положение на ленте.
При привязке к цеху согласуются зоны до и после камеры, электропитание, обслуживание сетки, возврата абразива и трассы аспирации. Во время ПНР удаление пыли проверяется при работе четырёх турбин и регулируется. Персоналу показывают признаки неправильной раскладки и порядок ежедневного осмотра.
Приёмка результата на серийной детали
Заводской прогон УИД-100 проводят с дробью и деталями, близкими к согласованной задаче. Перед отгрузкой всё оборудование проходит на территории поставщика комплексную проверку работоспособности под нагрузкой. При приёмке заказчик оценивает поверхность с обеих сторон и понимает, какие точки остаются закрыты контактом с сеткой.
Для серийного выпуска создают контрольную раскладку и образец результата. При смещении изделия или соприкосновении с соседним изделием поток останавливают и восстанавливают согласованную схему размещения. Состояние сетки и рабочих элементов турбин включают в ежедневный осмотр.
Гарантийный срок составляет 18 месяцев; расширенная гарантия обсуждается отдельно. После запуска поставляются запасные элементы и возможна модернизация под новую номенклатуру.
Что можно поручить одной инженерной команде
Дробемётная установка с сетчатым конвейером УИД-100 рассматривается как часть всего участка, а не как изолированная машина. Для сетчатого конвейера проверяем, не проваливается ли деталь в ячейку, не перекрывает ли сетка критическую поверхность и сохраняется ли устойчивое положение в проходной камере. Скорость ленты, число турбин и плотность потока деталей согласуются как единый режим.
Для УИД-100 на плане участка проверяем поток до и после камеры, раскладку деталей на сетке, место фильтра и зоны обслуживания конвейера. После договора выдаём рекомендуемые эскизы основания и бесплатно выполняем компоновку с электрическими, пневматическими и вентиляционными подключениями. При устойчиво меньшей номенклатуре сопоставляют УИД-100 с УИД-80; при превышении рабочего габарита или нагрузки проверяют УИД-120. При реконструкции действующей линии возможны выездные обмеры на индивидуальных условиях.
Гарантия и сервис после запуска
Гарантия на УИД-100 — 18 месяцев. Для оборудования этой конструкции диагностируем турбины, сетчатую ленту и привод, футеровку, транспорт дроби, фильтр и ПЛК; при недостижении режима проверяем также дробь, загрузку и технологический цикл. По результатам аудита выдаём письменное заключение; последующий ремонт у ООО «МТПК» не обязателен. Первичная удалённая диагностика и гарантия на выполненные работы предоставляются на согласованных договорных условиях.
Минимальные сведения для инженерного ответа
Чтобы оценить УИД-100 без лишних предположений, нужны чертёж детали, масса, толщина материала, фотографии исходной поверхности, требуемая чистота и сменный выпуск. Полезно показать, как изделие предполагается укладывать на метровую сетку. После проверки инженер предложит скорость, схему испытания и перечень вопросов по площадке. Окончательная версия связывает турбины, аспирацию, управление и сервис с согласованной номенклатурой. Предварительный инженерный подбор УИД-100 и коммерческое предложение выполняются бесплатно — от 1 рабочего дня после получения достаточных исходных данных; стоимость и условия оплаты закрепляются в индивидуальном предложении и договоре. Публичная цена на сайте не размещается.
