Конструкция индуктора: подводы, изоляция, магнитопровод и охлаждение

Рабочие витки — только часть индуктора. Длинные подводы, присоединительные контакты, защитное покрытие и водяной тракт влияют на надёжность и на возможность получить нужный режим. Эти элементы нужно обсуждать до изготовления, а не добавлять после испытания «голой» катушки.

Подводы входят в электрическую нагрузку

Генератор работает не с отдельно нарисованным витком, а с присоединённой системой. В неё входят токоподводы, контакты, согласующие элементы и деталь в рабочем положении. Изменение длины и взаимного расположения проводников может изменить электрические параметры даже при неизменной рабочей части.

На эскизе показывают весь путь от присоединения до активного участка. Проверяют расстояния до металлической оснастки и возможность её непредусмотренного нагрева. Близко расположенные подводящие и обратные проводники часто используют, чтобы ограничить поле вне рабочей области, но эффект зависит от геометрии; это не универсальная гарантия отсутствия поля рядом с кабелем.

Нельзя произвольно удлинить подводы и считать прежнее согласование подтверждённым. Допустимые параметры нагрузки, кабельная сборка и процедура проверки определяются изготовителем конкретной установки. Автоматический поиск рабочей частоты, если он предусмотрен, не превращает любую катушку в совместимую.

Медная трубка — проводник и часть системы охлаждения

Сечение трубки выбирают не только по тому, удобно ли её согнуть. Нужно учитывать высокочастотное распределение тока, электрические потери, проходимость канала и механическую прочность. Сплющенный изгиб может одновременно ухудшить гидравлику и создать проблемный участок по нагреву.

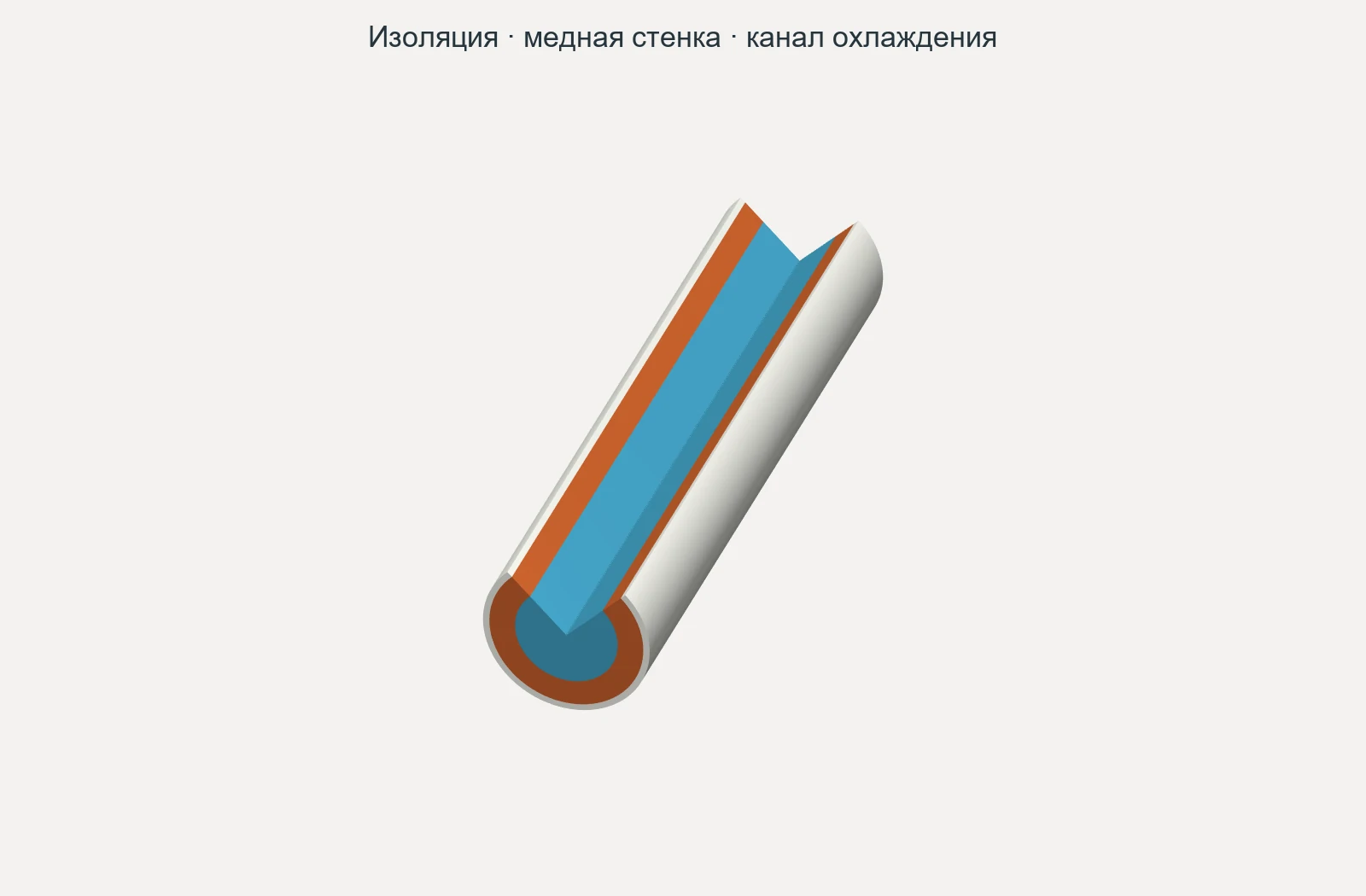

Учебный разрез медной трубки индуктора с каналом охлаждения и наружным белым изоляционным слоем
Сечение с раскрытым сектором. Белый слой обозначает изоляцию, медное кольцо — стенку трубки, голубая область — канал теплоносителя. Толщины условные; изображение не задаёт материал, электрическую прочность или режим охлаждения.

При обсуждении ремонта важно различать внешний дефект и изменение внутреннего прохода. Восстановление формы снаружи не доказывает, что канал свободен. Конструкцию оценивают по чертежу и предусмотренным проверкам, а не только по фотографии.

Белая обмотка: что она должна обеспечивать

Белый цвет не является технической характеристикой. Для изоляции задают назначение, материал, допустимую температуру, электрические свойства в рабочих условиях, толщину и способ крепления. Покрытие должно переносить конкретную среду: воздействие флюса, брызг, влаги и механического истирания, если они возможны в процессе.

Витки не должны касаться друг друга или детали при загрузке и нагреве. Но добавление обмотки уменьшает свободный зазор и может изменить отвод тепла от магнитопровода или проводника. Поэтому изоляцию включают в модель с начала проектирования. Фраза «обмотаем потом» оставляет без проверки сразу несколько размеров и тепловых условий.

Изоляция не делает включённый индуктор безопасным для прикосновения. Ограждение, организация рабочего места, блокировки и обслуживание должны соответствовать руководству установки и требованиям предприятия. Повреждённую обмотку нельзя считать допустимой только потому, что установка ещё нагревает деталь.

Магнитопровод: не постоянные магниты и не универсальный усилитель

Для управления высокочастотным потоком применяют подходящие магнитомягкие материалы. Их задача — изменить распределение поля. В зависимости от конструкции магнитопровод помогает направить воздействие в рабочую область и ограничить его в соседних зонах, но результат нужно проверять для всей системы.

Выбор включает рабочую частоту, уровень магнитной индукции, потери и температуру материала. При насыщении или перегреве ожидаемый эффект может не сохраняться. Учитывают собственное тепловыделение магнитопровода и нагрев от близкой горячей детали, а также путь отвода этого тепла.

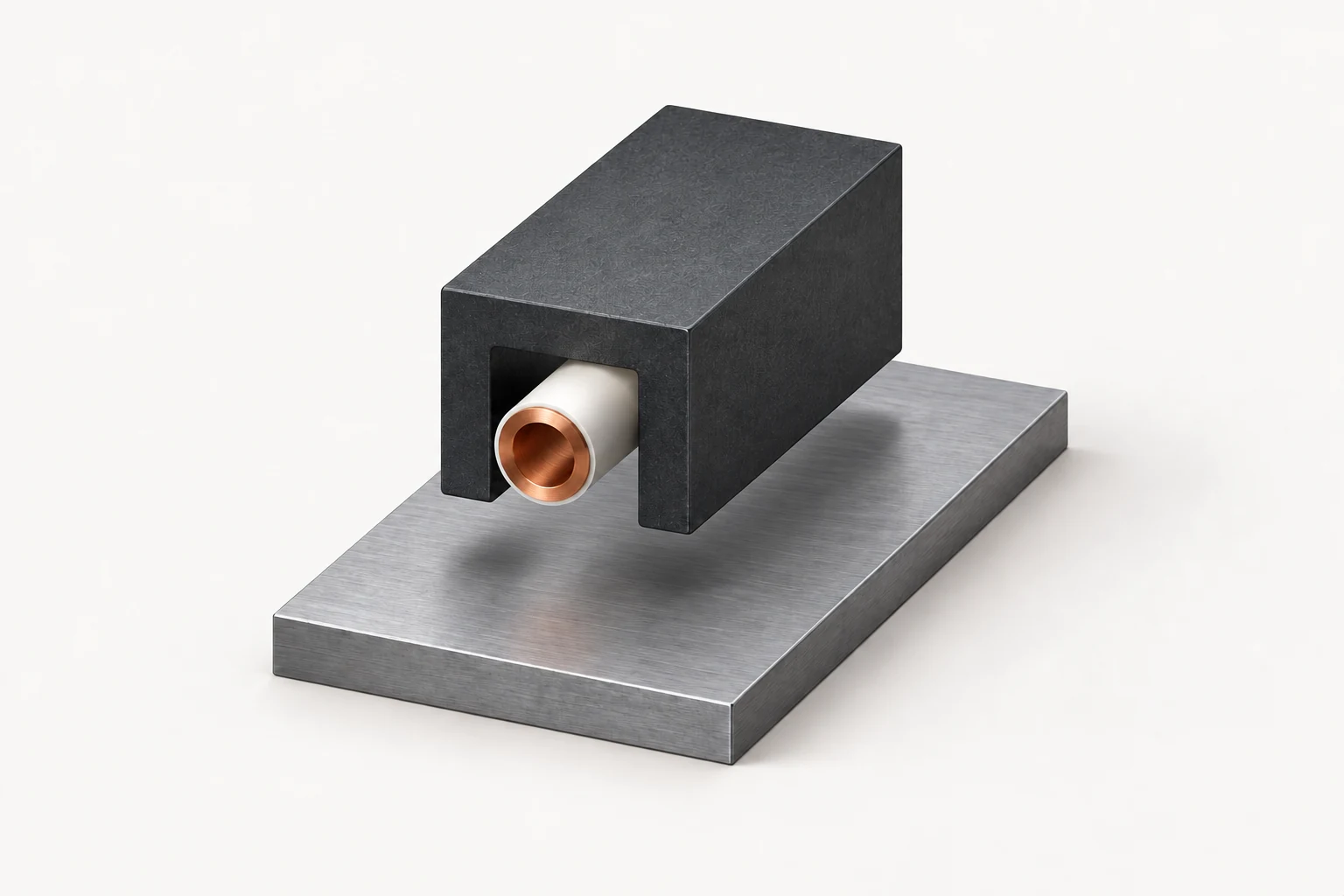

Учебный разрез магнитопровода вокруг изолированного проводника над деталью
Учебная схема: тёмный магнитопровод охватывает проводник со стороны, противоположной детали. Зазоры увеличены для читаемости; крепления не показаны. Это принцип компоновки, а не рабочий чертёж и не карта магнитного поля.

Сегменты нельзя считать электрической изоляцией без подтверждения свойств выбранного материала. Их крепление и тепловой контакт также требуют проектирования. Установка «ещё одного магнитика» может изменить нагрузку и локальный нагрев, поэтому такая переделка нуждается в повторной проверке, как и изменение витков.

Охлаждение: что показывает общий расход воды

Общий расход воды не показывает автоматически, достаточно ли охлаждается самый нагруженный участок. При параллельных ветвях поток распределяется по их гидравлическому сопротивлению: одна ветвь может получать меньше воды, хотя суммарное показание выглядит приемлемым. При последовательном соединении сопротивления участков складываются, а теплоноситель нагревается по пути.

В документации различают параметры источника охлаждения, установки, кабеля и индуктора. Давление на входе не заменяет измерения расхода: при перекрытом канале давление может присутствовать без нужного протока. Способ контроля каждой значимой ветви согласуют с проектировщиком системы.

Качество теплоносителя и допустимые температуры берут из руководств к используемому оборудованию. Отложения уменьшают проход и ухудшают теплообмен. Произвольный выбор воды, присадок или антифриза без проверки совместимости недопустим: состав влияет на материалы, проводимость и работу охлаждения.

В протокол включают предусмотренные параметры протока и температур, а также проверку защит. Не следует проверять защиту опасным перекрытием работающего тракта, если такой метод прямо не предусмотрен изготовителем; отключать или обходить блокировки нельзя.

Как связать конструкцию с оборудованием УралИндуктор

Выбор начинают с процесса и компоновки рабочего места. Для выносной рабочей части рассматривают оборудование серии ЛН. Для стационарных задач сопоставляют требования с исполнениями АВЗ, АВН и высокочастотными сериями каталога. При обработке с перемещением отдельно оценивают станочную компоновку.

Название серии не подтверждает совместимость конкретного индуктора. Для выбранной модели уточняют допустимую нагрузку, присоединения, рабочий диапазон, охлаждение и ограничения режима. Фотография похожей катушки на другой установке эти данные не заменяет.

Что принять вместе с готовым индуктором

Зафиксируйте идентификатор исполнения и согласованный чертёж: это позволит отличить рабочую версию от опытной. Укажите применённую изоляцию, магнитопровод, присоединения и сведения о допустимой эксплуатации. Отдельно сохраните результаты проверки геометрии, герметичности и электрической безопасности по принятой программе.

Технологическую приёмку проводите на оговорённой детали и установке. В протоколе должны быть начальные условия, режим, способ измерения температуры, параметры охлаждения, результат контроля изделия и ограничения, выявленные при испытании. Если испытание подтвердило один типоразмер, оно не подтверждает автоматически всю номенклатуру.
