Футеровка индукционной печи: от приёмки набивки до окончания кампании
Стойкость футеровки начинается задолго до первой плавки. В журнале должны встретиться три истории: из какой партии изготовлен рабочий слой, как его уплотнили и нагрели, что происходило с ним в эксплуатации. Без этой связи преждевременный износ легко объяснить «плохой смесью», хотя причина могла появиться при подготовке или смене режима.
Начните с границ применимости
Речь идёт о тигельной индукционной печи без сердечника с монолитной набивной рабочей футеровкой. Готовый сменный тигель, канал индуктора и футеровка печи выдержки требуют других решений. Даже внутри одной тигельной печи дно, стенка, воротник, носок и обмазка индуктора могут выполняться разными материалами.
Подбор по сплаву и шлаку, материалы по зонам и последовательность работ приведены в разделе «Футеровочные смеси». Здесь разберём, какие результаты каждой операции принимать и как затем управлять ресурсом. Устройство плавильного комплекса объясняет статья об индукционной плавке.
Выбор материала завершают условиями применения
Названия «кислая», «основная» и «нейтральная» описывают направление химической системы, но не заменяют марку продукта. В задании фиксируют сплавы, шлак, флюсы, температуру и выдержку, график холодных пусков, загрузку и способ удаления настылей. Смена сплава или флюса требует проверки совместимости даже тогда, когда мощность печи остаётся прежней.
При поступлении сверяют маркировку и номер партии с документами, целостность упаковки, срок и условия хранения. Подмокший мешок нельзя считать пригодным после наружной просушки. В сухую готовую смесь не вводят воду или добавки, если этого прямо не предусматривает её техническая документация. Ведомость материалов составляют отдельно для каждой зоны.
Приёмка набивки: что успеть проверить до нагрева
После удаления старой футеровки осматривают доступные элементы и защитные слои по документации печи. Загрязнения и остатки старого материала не должны скрывать дефекты основания. Состояние индуктора, его обмазки и предусмотренных датчиков проверяют до того, как новый рабочий слой закроет к ним доступ.
Шаблон задаёт рабочий профиль. Смещение шаблона означает, что одинаковый расход смеси может дать разную толщину по окружности. Поэтому контроль массы не заменяет проверку центрирования, дна, верхней отметки и переходов. Метод уплотнения должен соответствовать смеси и оснастке: ручная послойная набивка и виброуплотнение через шаблон имеют разные карты работ.
| Контрольная точка | Что записать | Что запись не подтверждает |
|---|---|---|
| Перед укладкой | Печь, чертёж, материалы по зонам, состояние основания | Сам факт очистки не подтверждает исправность защит |
| При уплотнении | Порции, последовательность, инструмент, исполнитель, отклонения | Израсходованная масса сама по себе не доказывает плотность |
| Перед нагревом | Размеры профиля, положение шаблона, завершение воротника и носка | Ровный верхний пояс не показывает качество всей стенки |
Спекание принимают по фактическому ходу первого нагрева
Программа первого нагрева относится к конкретному материалу и конструкции. В ней определяют способ нагрева, работу с шаблоном, загрузку, контроль температуры, выдержки и допустимые действия при перерыве. Универсальную программу в градусах и часах переносить с другой печи нельзя.
Сохраняют не только заданную программу, но и фактическую запись: время, контролируемую температуру, мощность, моменты загрузки и выдержек. Место измерения имеет значение: температура расплава или шаблона не равна температуре всей толщины стенки. Если питание прерывалось, факт и длительность остановки передают ответственному технологу до решения о продолжении.
В некоторых сухих системах рабочая сторона спекается, а более холодная наружная зона сохраняет иную структуру. Поэтому требование «пропечь всю стенку насквозь» не является универсальным критерием качества.
Журнал кампании должен объяснять изменения
Кампания — период эксплуатации рабочего слоя между его заменами. Ей присваивают номер, связанный с актом набивки и первым нагревом. Для каждой плавки достаточно согласованного набора данных, который персонал действительно сможет фиксировать: металл, масса, температура выпуска, длительность выдержки, замечания по загрузке и состоянию печи.
| Группа записей | Пример содержания |
|---|---|
| Тепловая история | Холодный пуск, длительная выдержка, остановка, перегрев |
| Химическое воздействие | Марка сплава, флюс, изменение шлакового режима |
| Механическое воздействие | Удар при загрузке, зависание шихты, очистка настылей |
| Состояние футеровки | Карта осмотра, контроль профиля, локальный ремонт, решение ответственного |

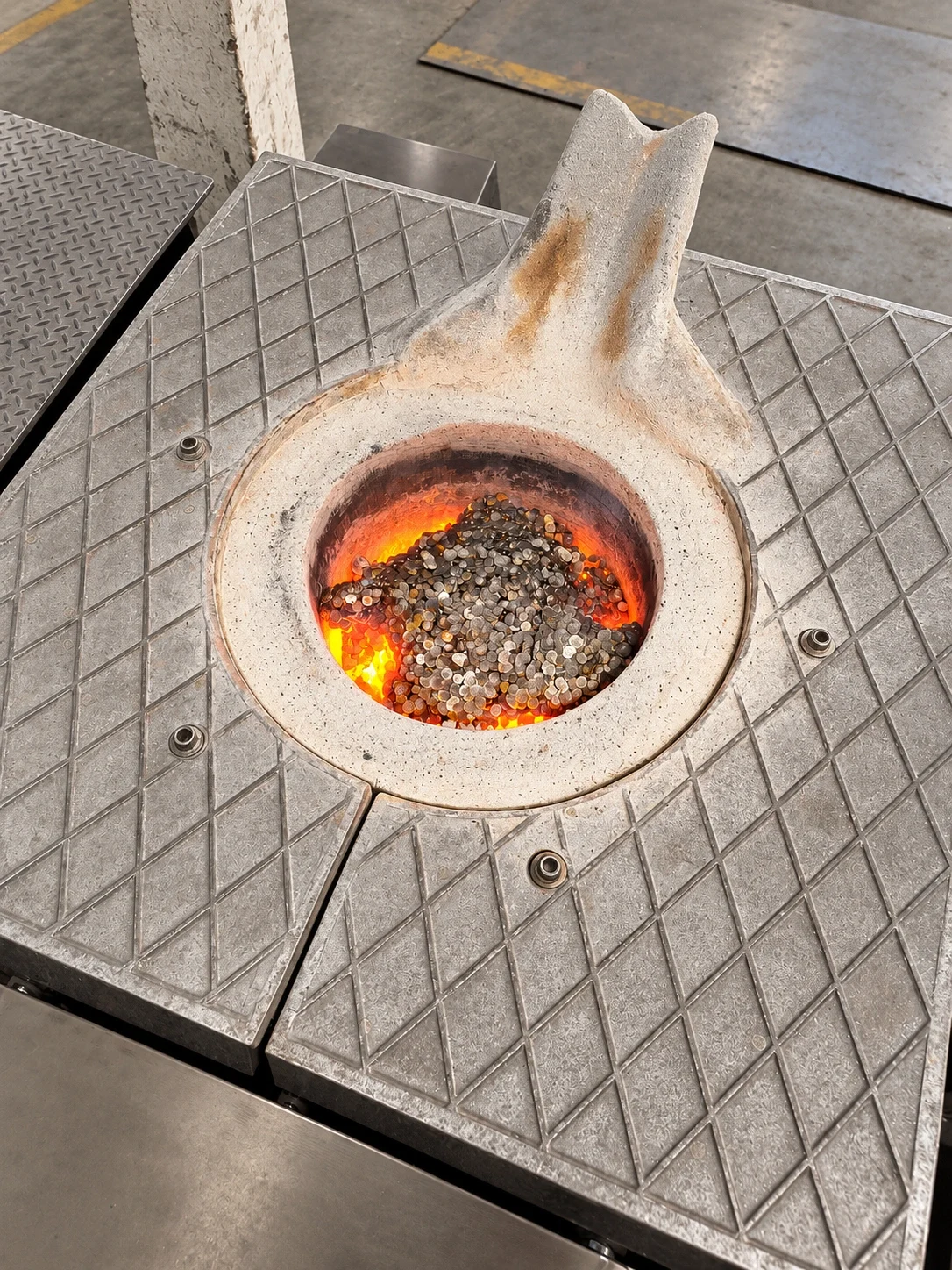

Записи удобнее привязывать к одним и тем же зонам печи: носок, верхний пояс, уровень шлака, рабочая стенка и дно. Фото делают с сопоставимых точек, когда оборудование находится в предусмотренном для осмотра состоянии. На фотографии отмечают номер кампании и плавки; иначе сравнение через месяц теряет смысл.
Износ оценивают по карте, а не по среднему впечатлению
Равномерное увеличение рабочей полости, локальное размывание, трещина и налипший шлак требуют разных оценок. Настыль может скрыть рабочую поверхность; механическое удаление способно дополнительно её повредить. Контроль проводят способом, предусмотренным изготовителем печи и поставщиком футеровочной системы, с установленными пределами продолжения работы.
Сигнализация утечки и замыкания на землю выполняет защитную функцию. Её нельзя объявлять измерителем остаточной толщины без прямого подтверждения изготовителя. Отсутствие аварии также не отменяет плановый контроль. Изменение электрических параметров полезно для диагностики, но само по себе не доказывает пригодность рабочей стенки.
Ремонт или замена — решение до следующей плавки
Для локального ремонта нужны разрешённая зона, допустимый характер дефекта, совместимый состав, подготовка поверхности и собственный режим ввода в работу. Засыпать трещину случайной смесью и считать ресурс восстановленным нельзя. Результат ремонта включают в историю кампании, а не начинают журнал заново.
При подозрении на проникновение металла, повреждение индуктора или отказ защиты действуют по аварийному регламенту конкретной установки. Дальнейшую эксплуатацию разрешает назначенный ответственный специалист. Повторное включение для проверки «исчезнет ли сигнал» не является диагностикой футеровки.
Сравнивайте стоимость кампании на сопоставимом металле
Цена мешка плохо описывает экономику. Для сравнения учитывают материал, работы и оснастку, энергию первого нагрева, ремонты, простои и фактический объём выплавленного металла. Эти затраты делят на тоннаж за кампанию, явно указывая, что именно входит в расчёт. Стоимость брака и потери выпуска показывают отдельно, если их удалось достоверно установить.
Две кампании сравнимы при близких сплавах, температуре, выдержках и загрузке. Рекорд по числу плавок без данных об их массе и условиях не показывает преимущества материала. Для разбора подготовьте журнал, паспорт смеси, профиль футеровки, фотографии зон и описание предшествовавших изменений.
Ответы на вопросы
Можно ли увеличить толщину ради ресурса?
Только после согласования конструкции. Толщина влияет на рабочий объём, теплопередачу и связь индуктора с металлом; ресурс не определяется одним размером.
Когда заканчивается кампания?
При достижении установленных критериев или обнаружении недопустимого состояния. Универсального числа плавок для всех печей нет.
Что отправить для подбора смеси?
Сплавы, температуры, шлаки и флюсы, конструкцию печи, профиль футеровки, способ набивки и данные предыдущих кампаний.
Что подготовить для обсуждения
Открыть рабочий лист исходных данных — его можно заполнить и распечатать. Приложите чертежи, фотографии и фактические записи; неизвестные параметры не заменяйте приблизительными значениями без пометки.
