Индукционная плавка металлов: как устроен процесс и как подобрать оборудование

Две печи с одинаковой загрузкой могут давать разный сменный выпуск. Причина обычно не в одной цифре мощности: на результат влияют металл, подготовка шихты, частота, футеровка, охлаждение, продолжительность доводки и организация выпуска. Разберём плавильный комплекс как единую технологическую систему.

Материал раздела «Практикум» · техническая редакция «УралИндуктор» · обновлено 25 сентября 2026 года

Что именно нагревает металл в тигельной индукционной печи

Вокруг рабочей полости расположен индуктор из медного проводника с внутренним каналом охлаждения. Переменный ток создаёт магнитное поле. Оно наводит токи в металлической шихте и расплаве, а электрическое сопротивление металла превращает эту энергию в тепло.

Поэтому индуктор не является обычным нагревателем, который сначала раскаляет стенку тигля. Энергия вводится непосредственно в проводящий материал. Футеровка при этом отделяет расплав от катушки, формирует рабочую полость и воспринимает тепловую, химическую и механическую нагрузку.

После образования жидкой ванны электромагнитные силы перемещают расплав. Перемешивание помогает выравнивать температуру и состав, но его интенсивность зависит от частоты, мощности, геометрии ванны и стадии плавки. Сильнее — не всегда лучше: чрезмерно активная поверхность может вовлекать шлак и усиливать контакт расплава с атмосферой.

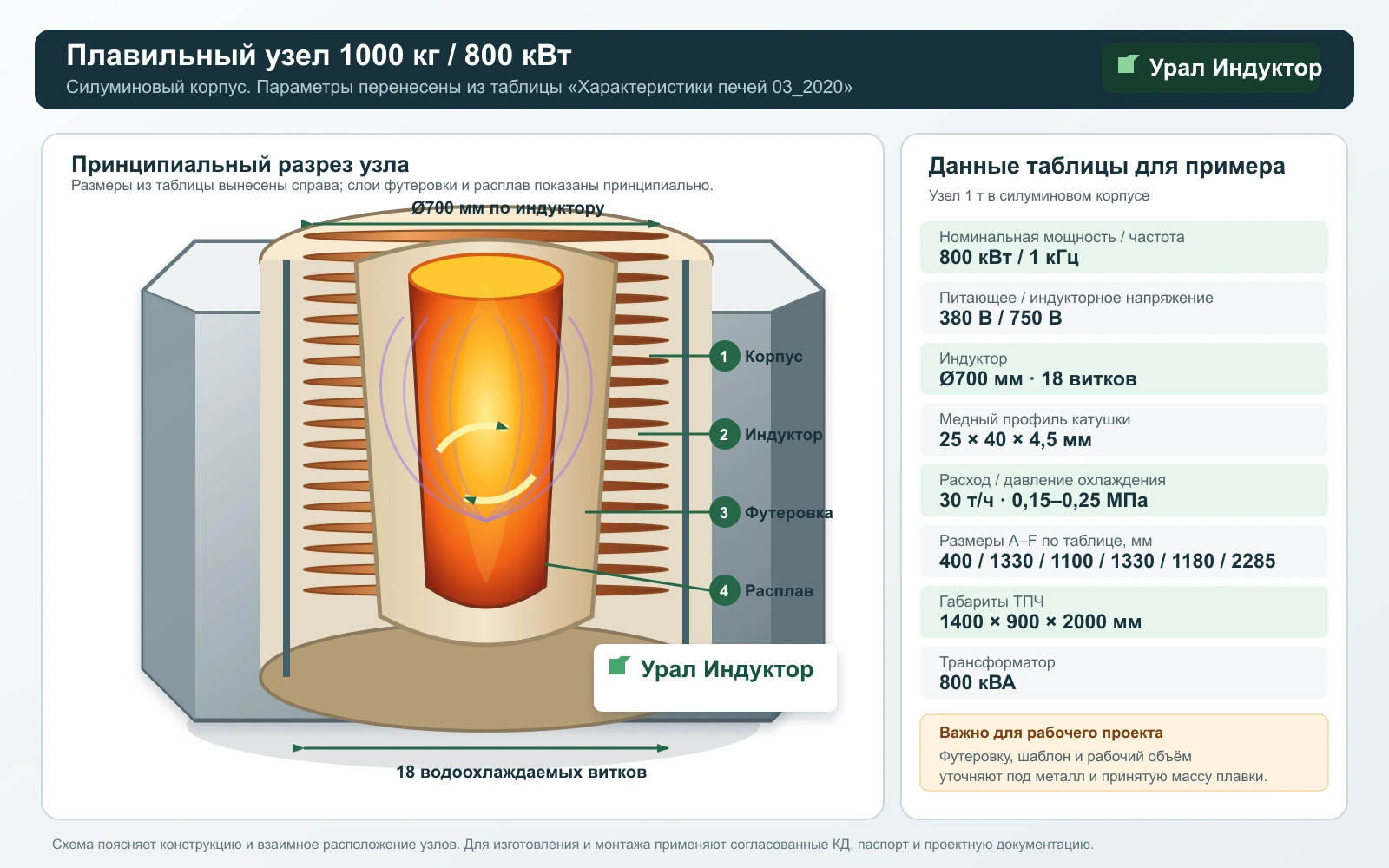

Ниже показан не условный «усреднённый тигель», а принципиальная схема конкретного примера: плавильный узел на 1000 кг с ТПЧ 800 кВт в силуминовом корпусе. Размеры корпуса и индуктора перенесены из предоставленной таблицы характеристик. Толщину и состав футеровки, шаблон и рабочий объём окончательно назначают под металл и согласованную массу плавки.

Открыть изображение крупно

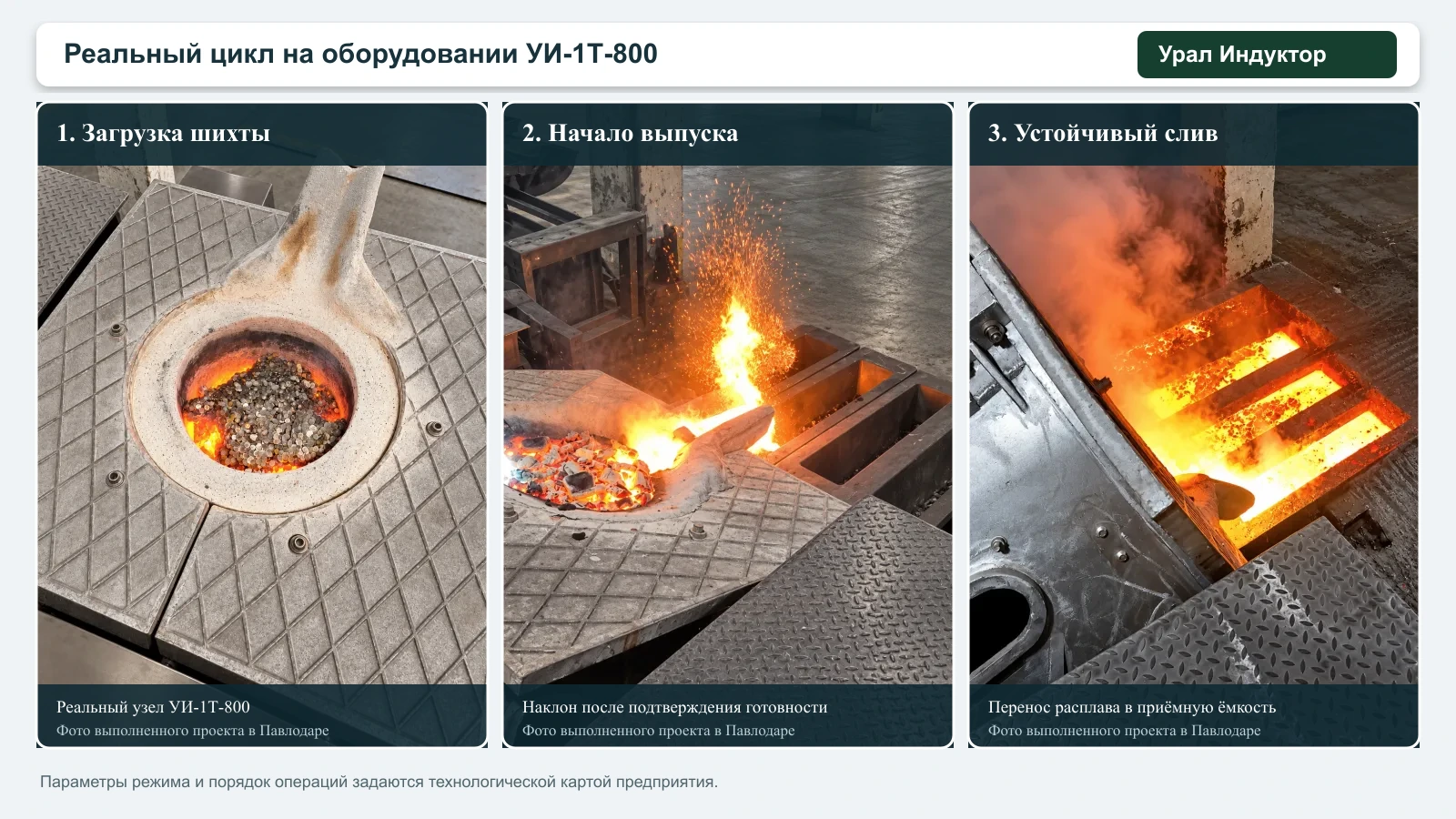

Цикл плавки начинается раньше включения мощности

Производственный цикл удобно делить на семь операций. Если учитывать только время от включения преобразователя до появления жидкой ванны, расчёт производительности получится завышенным.

1. Получение задания. Определяют марку сплава, массу, допустимые примеси, температуру выпуска и дальнейший маршрут металла.
2. Подготовка шихты. Компоненты взвешивают, сортируют и проверяют. Размер кусков должен позволять безопасно загрузить их в рабочую полость без ударов по футеровке и образования устойчивого «моста» над пустотой.
3. Проверка оборудования. До подачи мощности оценивают состояние футеровки, механизм наклона, кабели, заземление, вытяжку и готовность охлаждения. Защитные блокировки не заменяют осмотр.
4. Загрузка и расплавление. Последовательность загрузки задаётся технологической картой. Оператор следит, чтобы оседающая шихта не зависала и не повреждала стенки.
5. Формирование ванны и доводка. После расплавления продолжаются нагрев, отбор проб, корректировка состава, удаление шлака и другие операции, предусмотренные для сплава.
6. Подтверждение готовности. Температуру измеряют исправным средством контроля, состав подтверждают анализом. Цвет расплава не заменяет измерение.
7. Выпуск и подготовка следующей плавки. В цикл входят наклон, слив, возврат печи, уборка рабочей зоны и запись результатов.

Сталь, чугун, медь и алюминий требуют разных решений

Название «индукционная печь» описывает способ передачи энергии, но не задаёт универсальную технологию плавки. Оборудование и расходные материалы подбирают под конкретную группу сплавов.

На сайте «УралИндуктора» эти задачи разделены на печи для стали и чугуна, печи для меди, латуни и бронзы и печи для алюминия. Такое разделение важнее попытки выбрать модель только по массе тигля.

Как подбирают индукционную печь

Отправной точкой служит не модель из прайс-листа, а производственная задача. Инженеру нужны как минимум металл, масса одной плавки, требуемый выпуск за смену и фактическая шихта.

Ёмкость означает расчётную массу одной плавки, а не количество тонн в час. Мощность влияет на темп ввода энергии, но сама по себе не определяет длительность всего цикла. Частота связана с электрическим согласованием, глубиной проникновения тока и характером движения ванны; выбирать её по принципу «чем выше, тем быстрее» нельзя.

Для снабженца полезно запросить не только стоимость печи, но и границы поставки: преобразователь, конденсаторную батарею, плавильный узел, водоохлаждаемые кабели, систему охлаждения, наклон, шкафы управления, запасные части, монтаж, пусконаладку и обучение. Тогда предложения разных поставщиков можно сравнивать по одинаковому составу.

Актуальные направления и модельные ряды собраны в разделе «Индукционные плавильные печи».

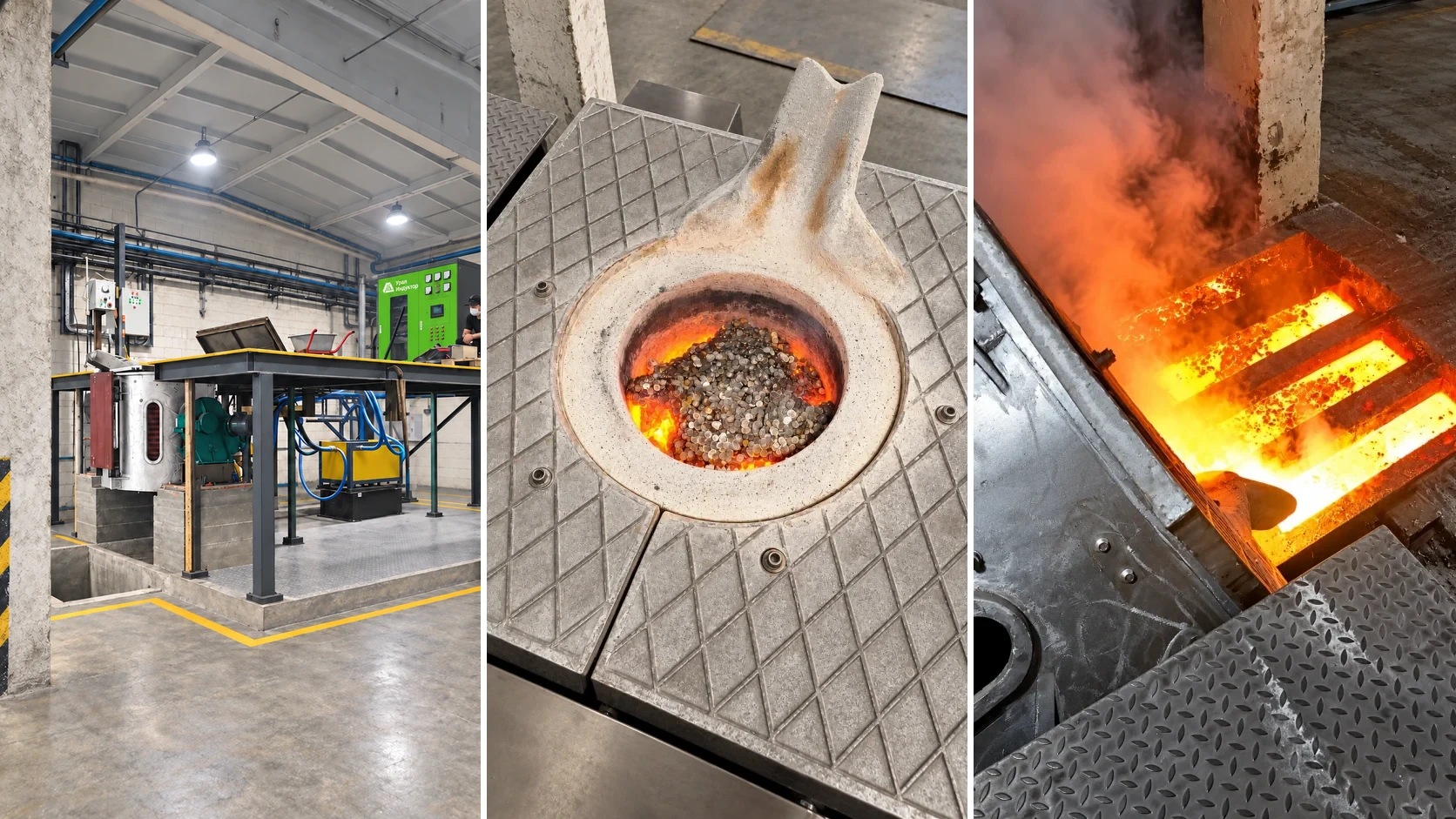

Плавильный комплекс — это не только тигель

В промышленной компоновке совместно работают:

• тиристорный или транзисторный преобразователь частоты с защитами и управлением;
• конденсаторная батарея и внутренний колебательный контур;
• плавильный узел с индуктором, футеровкой или сменным тиглем;
• водоохлаждаемые кабели и коллекторы;
• механизм наклона и безопасный путь выпуска металла;
• оборотная система охлаждения с контролем расхода и температуры;
• местная вытяжка, загрузочные средства, ковши, площадки и ограждения.

Если один из этих элементов выбран отдельно от остальных, слабое место проявится уже при запуске: недостаточный расход воды ограничит мощность, неудобная загрузка увеличит цикл, а неподходящий ковш создаст проблему на выпуске.

Футеровка и охлаждение определяют не меньше, чем киловатты

Футеровка

Материал рабочей поверхности выбирают по химической совместимости со сплавом и шлаком, температуре, флюсам, продолжительности выдержки и режиму пусков. Универсальной массы для всех металлов нет. Износ оценивают по утверждённой методике; отсутствие сигнала защиты не является доказательством, что остаточная толщина достаточна.

В каталоге предусмотрено направление запасных частей и расходных материалов. Конкретный комплект футеровки и режим первого спекания должны соответствовать паспорту выбранного материала и конструкции узла.

Охлаждение

Индуктор и силовая часть работают при непрерывном отводе тепла. Контролируют не только общий объём воды, но и расход по ветвям, давление, температуру на входе и выходе, качество теплоносителя и исправность блокировок. Защитные сигналы нельзя обходить ради продолжения плавки.

«УралИндуктор» комплектует проекты двухконтурными градирнями УИГ и чиллерами УИЧ. Модель выбирают по расчётной тепловой нагрузке и гидравлике, а не приравнивают мощность станции охлаждения к электрической мощности печи.

Как считать производительность и расход энергии

Для расчёта сменного выпуска используют полный такт:

подготовка и загрузка + расплавление + доводка + анализ + перегрев до температуры выпуска + слив + возврат и подготовка печи.

Расход энергии корректно сравнивать в киловатт-часах на тонну годного металла при одинаковых исходных условиях. На результат влияют холодный или горячий старт, начальная температура и насыпная плотность шихты, доля стружки, загрязнения, длительность выдержки, температура выпуска и потери металла.

Паспортная мощность показывает, какой электрический режим способен обеспечить источник. Она не гарантирует конкретное время плавки для любого сплава. Поэтому в техническом предложении должны быть явно записаны исходные допущения, по которым рассчитана производительность.

Семь решений, которые создают проблемы на участке

1. Выбирать печь только по загрузке. Одинаковая масса не означает одинаковую мощность, частоту и сменный выпуск.
2. Считать время расплавления временем цикла. Анализ, доводка и выпуск тоже занимают оборудование.
3. Переносить режим одного сплава на другой. Меняются температура, футеровка, последовательность загрузки и металлургические операции.
4. Принимать любую шихту без оценки. Влажность, закрытые полости, загрязнения и неподходящий размер создают технологический и аварийный риск.
5. Экономить на охлаждении и резервировании. Потеря расхода быстро ограничивает работу индуктора и силовой части.
6. Отключать или обходить блокировки. Это устраняет не причину остановки, а защиту от её последствий.
7. Покупать отдельную печь без проекта участка. Электроснабжение, вытяжка, ковши, фундамент и загрузка могут потребовать больше времени, чем изготовление оборудования.

Практический пример: участок переплавки нейзильбера

Что указать в запросе на подбор оборудования

• марки металлов и планируемую долю каждого сплава;
• массу одной плавки и требуемый выпуск за смену;
• состав, размеры, насыпную плотность и состояние шихты;
• начальную температуру шихты и температуру выпуска;
• операции доводки, анализа и выдержки;
• доступную электрическую мощность и напряжение на площадке;
• режим работы по сменам и требуемое резервирование;
• план помещения, способ загрузки и тип разливочных ковшей;
• климатические условия для расчёта охлаждения;
• границы поставки: монтаж, пусконаладка, обучение, запасной узел и ЗИП.

Если части данных пока нет, это не повод угадывать. Их можно отметить как требующие уточнения и согласовать в ходе инженерного подбора.

Короткие ответы на частые вопросы

Можно ли плавить сталь, чугун и цветные металлы в одной печи?

Техническая возможность зависит от конструкции узла, мощности, частоты, футеровки и требований к загрязнению сплава. Простая замена шихты не делает печь универсальной. Задачу нужно согласовать до заказа оборудования.

Почему печь той же мощности иногда плавит дольше?

Причиной могут быть другая теплоёмкость и температура выпуска, рыхлая или холодная шихта, загрязнения, длительная доводка, изношенная футеровка, ограничение по охлаждению или простои между операциями.

Индукционная печь сама перемешивает металл?

В жидкой ванне возникает электромагнитное движение. Его характер зависит от режима и геометрии. Это помогает выравнивать ванну, но не отменяет технологию легирования, раскисления, дегазации и работы со шлаком.

Можно ли подобрать систему охлаждения по мощности преобразователя?

Нет. Нужны тепловая нагрузка всех охлаждаемых узлов, температуры, расходы, сопротивление ветвей и климат площадки. Электрическая мощность и требуемая мощность отвода тепла — разные величины.

Что важнее снабженцу: цена печи или стоимость комплекса?

Сравнивать следует одинаковые границы поставки. Иначе дешёвая позиция без охлаждения, кабелей, ПНР или оснастки окажется несопоставимой с комплектным предложением.
