Неисправности индукционных печей: диагностика ТПЧ, охлаждения и нагрузки
Сработавшая защита показывает, какая цепь остановила преобразователь, но не всегда называет первопричину. Для грамотной диагностики нужно связать сигнал платы управления с режимом плавки, показаниями приборов, состоянием охлаждения и параметрами колебательного контура.

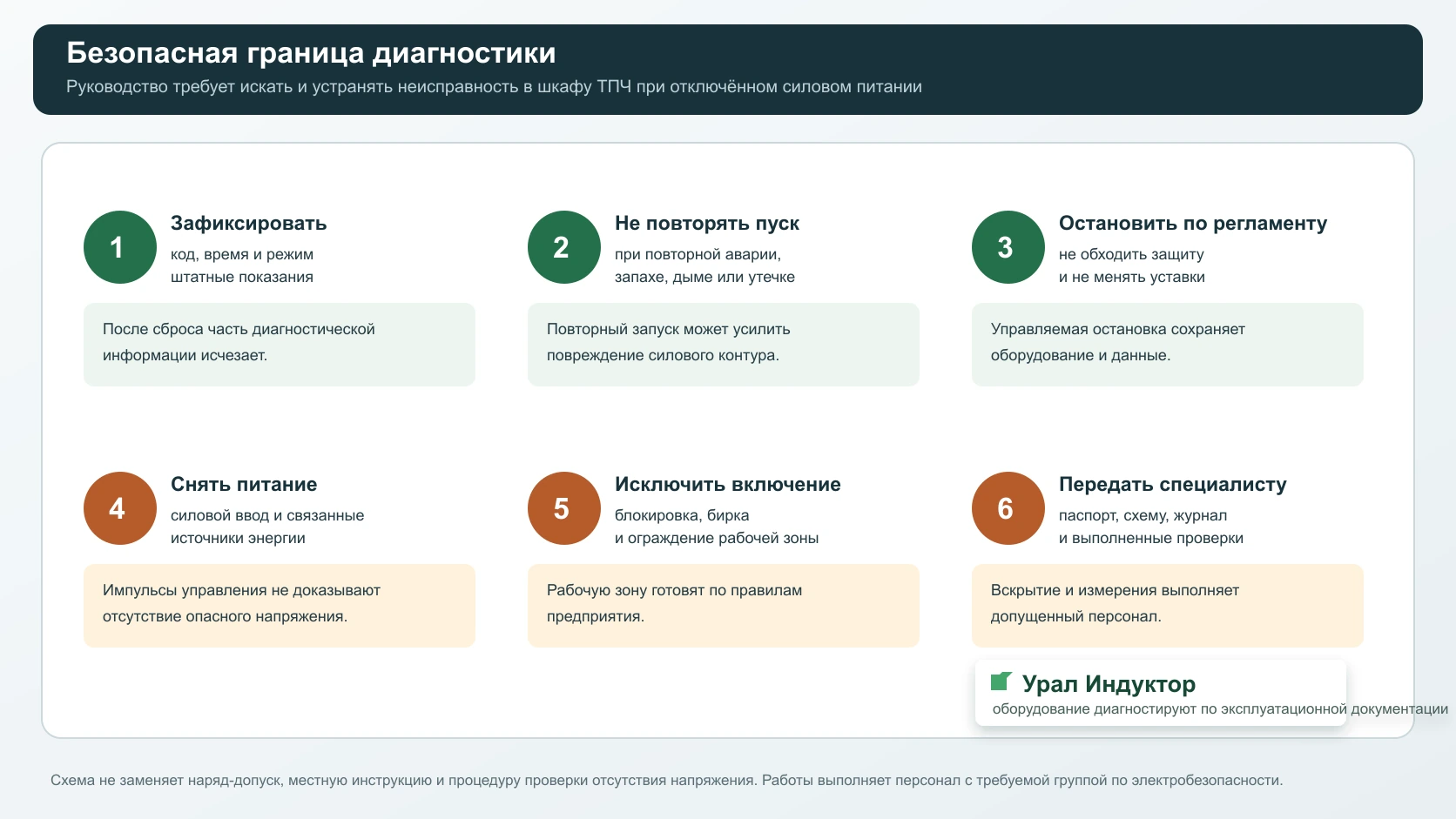

Граница материала. Статья помогает правильно собрать данные и понять логику поиска. Она не заменяет руководство конкретного комплекса. Перед доступом внутрь шкафа отключают и блокируют предусмотренные источники питания, выдерживают установленное время разряда накопителей и проверяют отсутствие напряжения. Обесточивание не означает автоматического отключения необходимого охлаждения горячей печи: его режим задаёт аварийная инструкция. Вскрытие, измерения и ремонт проводит допущенный персонал.
Что сохранить до нажатия «Сброс»
После сброса часть диагностической картины исчезает. Плата гасит аварийную индикацию, узлы остывают, давление и напряжение возвращаются к исходному состоянию. Поэтому сначала фиксируют наблюдаемые факты:
- какие светодиоды и табло загорелись, в какой последовательности и в какое время;
- входное напряжение, постоянные ток и напряжение после выпрямителя, среднечастотное напряжение и частоту по штатным приборам;
- давление и температуру теплоносителя, состояние насосов, арматуры и доступные расходы по ветвям;
- положение регулятора мощности, стадию плавки, массу и состояние шихты;
- какие работы выполнялись перед первым отказом: замена индуктора, кабелей, конденсаторов, платы, шлангов, футеровки или насоса;
- фото панели, шильда и общего вида без приближения к опасной зоне.
Запись «на холодной загрузке при повышении задания загорелись GL и SY, давление на общем коллекторе 0,14 МПа» полезнее сообщения «печь не работает». По ней инженер видит момент отказа и может запросить недостающие данные.

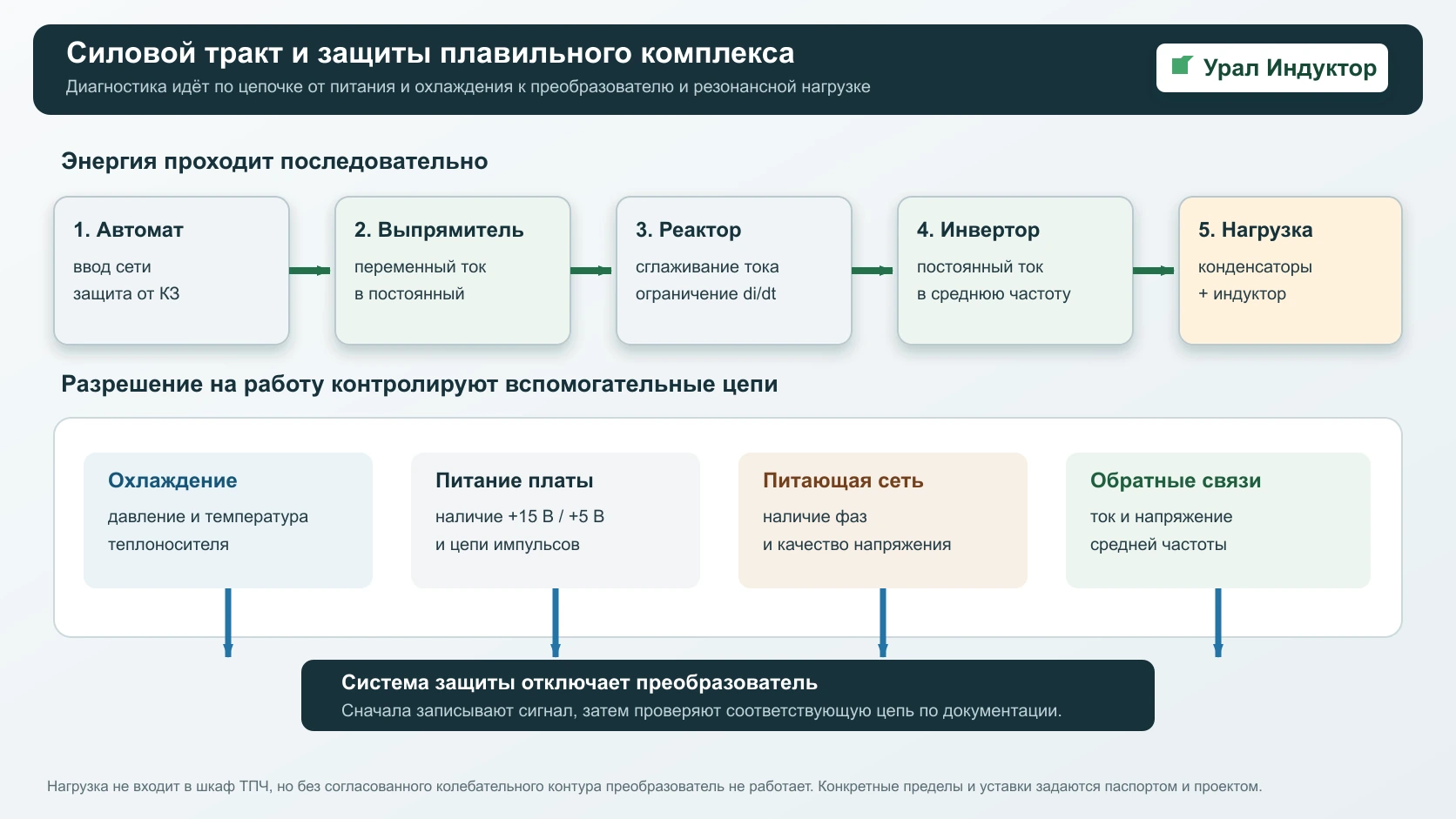

Как устроена цепь тиристорного преобразователя
В руководстве серии УИ ТПЧ описан как двухзвенный преобразователь с промежуточным звеном постоянного тока. Сетевое напряжение поступает через автоматический выключатель на управляемый выпрямитель. Далее ток проходит через сглаживающий реактор, преобразуется инвертором в ток средней частоты и питает нагрузку.
Нагрузка находится вне шкафа ТПЧ. Для плавильного комплекса это колебательный контур, в который входят конденсаторная батарея, водоохлаждаемые тоководы и индуктор. Поэтому отказ запуска нельзя автоматически приписывать шкафу: причиной может оказаться цепь нагрузки, охлаждение или изменившееся согласование контура.

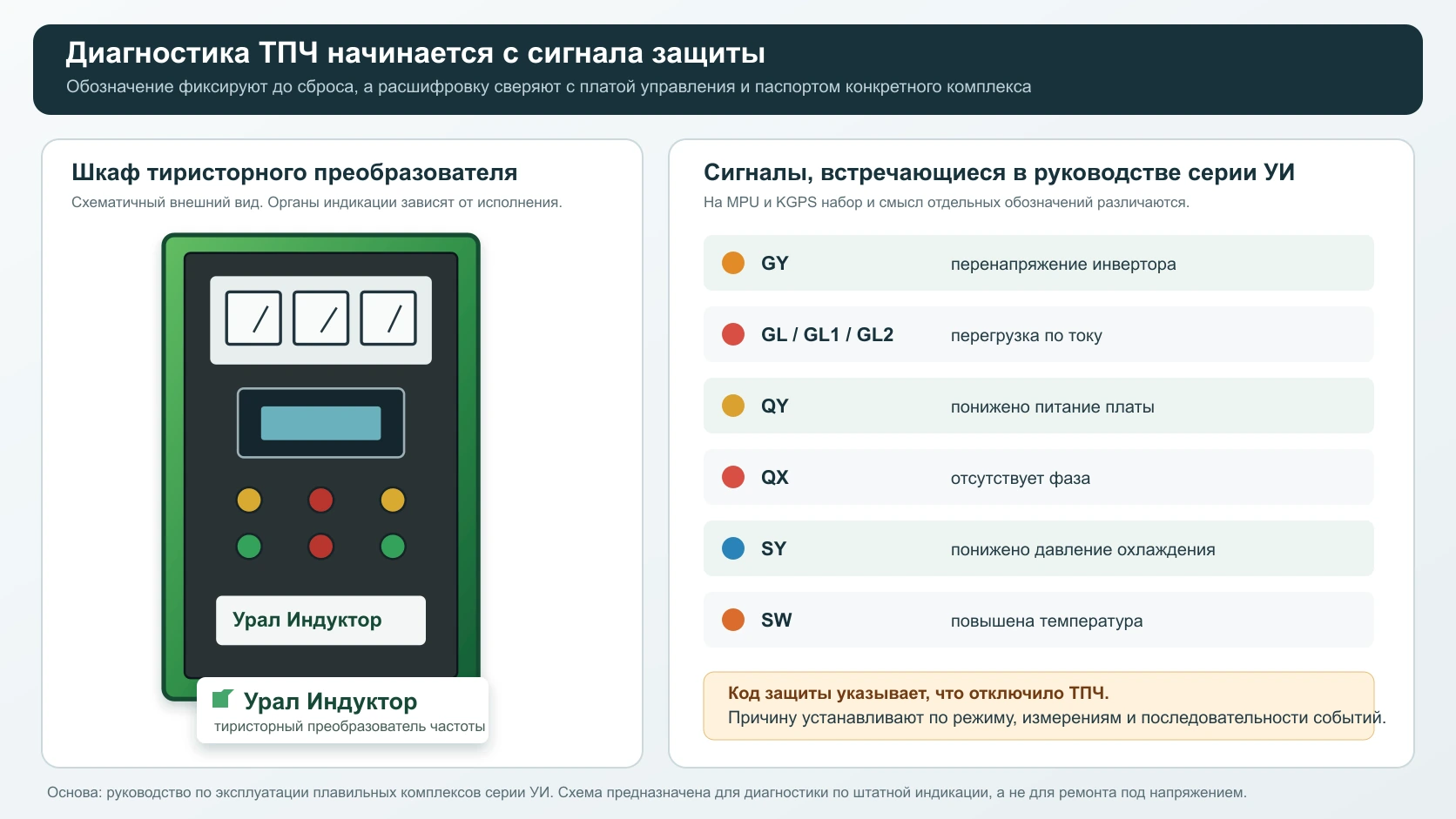

Что означают сигналы защиты
В комплексах серии УИ применялись платы управления MPU разных исполнений и KGPS-11. Набор светодиодов и их обозначения различаются, поэтому расшифровку всегда сверяют с паспортом установленной платы. В изученном руководстве встречаются следующие сигналы:
| Обозначение | Что показывает | Что это значит для диагностики |
|---|---|---|
| +15V, +5V | Наличие питания платы управления | Погасший индикатор указывает на отсутствие соответствующего напряжения, но причину ищут по схеме питания платы |
| GY | Перенапряжение инвертора | Проверяют момент срабатывания, параметры нагрузки, обратную связь и изменения в контуре |
| GL, GL1, GL2 | Перегрузка по току; на отдельных платах также блокировка выпрямителя | Сверяют точное значение обозначения для установленной платы |
| QY | Пониженное напряжение питания платы управления | В руководстве для одного исполнения указан порог ниже 12,5 В по цепи +15 В; применять его к другой плате без паспорта нельзя |
| QX | Отсутствие одной или нескольких фаз | Проверяют питание до ТПЧ, коммутацию и цепь контроля фаз |
| SY | Давление охлаждающей жидкости ниже уставки | Проверяют фактическое давление, насосы, арматуру, фильтры и исправность измерительной цепи |
| SW | Температура охлаждающей жидкости выше уставки | Проверяют температуру на сливном коллекторе, теплосброс и расход по ветвям |
| D9–D14 | Состояние цепей управления импульсными трансформаторами выпрямителя | Для описанного исполнения яркое свечение указывает на обрыв; проверку выполняет специалист при снятом питании |
Сигнал защиты отвечает на вопрос «что остановило преобразователь». Например, SY подтверждает недостаточное давление по контролируемой точке, но не различает закрытый вентиль, изношенный насос, загрязнённый фильтр и неисправный датчик.
Матрица симптомов: что проверить первым
| Признак | Вероятные группы причин | Проверка без вскрытия шкафа | Действие |
|---|---|---|---|
| Не включается силовой автомат | Цепь управления приводом, положение «Стоп/сброс», внешняя блокировка | Штатная индикация, положение органов управления, журнал событий | Не удерживать команду включения; передать схему и наблюдения электрослужбе |
| Есть «Авария» сразу после включения | Питание платы, фаза, давление, температура или сохранённая защита | Записать конкретный светодиод и связанные показания | Устранить причину, затем выполнять сброс по руководству |
| Ток растёт, среднечастотное напряжение остаётся нулевым | Пуск не захватил нагрузку, нет обратной связи, изменены параметры контура | Прекратить увеличение задания, записать ток, напряжение и частоту | Не продолжать попытки; вызвать специалиста по ТПЧ |
| GY или GL появляется на одной стадии плавки | Изменение нагрузки, контакт, компенсация, индуктор, обратная связь | Сравнить с успешной плавкой на такой же загрузке и стадии | Проверять цепочку, а не заменять силовой модуль по одному коду |
| SY или SW | Насос, фильтр, арматура, воздух, сужение канала, теплосброс, датчик | Давление, температуры и расходы по доступным точкам | Не обходить блокировку и не продолжать плавку |
| Печь работает, но плавит дольше | Недобор мощности, шихта, футеровка, охлаждение, длительная доводка | Сравнить полный цикл и штатные электрические параметры | Отделить технологическое отклонение от отказа оборудования |
ТПЧ не запускается или не захватывает нагрузку
В описанном в руководстве исполнении при нормальном пуске система управления начинает с частоты выше резонансной частоты контура, затем снижает её и захватывает сигнал обратной связи по среднечастотному напряжению. Если устойчивого сигнала нет, плата повторяет поиск частоты. Для оператора это выглядит как серия неудачных попыток запуска.
Практически важно одно наблюдение из руководства: если постоянный ток растёт, а среднечастотное напряжение остаётся равным нулю, увеличивать задание мощности нельзя. Причину ищут в нагрузке, цепях обратной связи, импульсном управлении и соединениях. Самостоятельная перестройка потенциометров платы меняет защиту и режим преобразователя, поэтому к обычной операторской диагностике не относится.
Перегрузка по току и перенапряжение
Перегрузка по току не означает автоматически пробитый тиристор. Она может возникнуть при коротком замыкании, нарушении коммутации, плохом контакте, изменении индуктивности линии, несоответствии ёмкости конденсаторной батареи или резком изменении параметров садки. Перенапряжение инвертора также проверяют вместе с нагрузкой и обратной связью.
Если авария появилась после замены индуктора, кабелей или конденсаторов, сервису сообщают точные маркировки и схему подключения. В резонансном контуре внешне похожий элемент может иметь другие электрические параметры.
Аварии охлаждения SY и SW
В рассмотренном исполнении охлаждаются силовые тиристоры и предусмотренные конструкцией узлы ТПЧ; во внешнем контуре — индуктор, водоохлаждаемые тоководы и соответствующее исполнение конденсаторной батареи. Набор ветвей уточняют по гидравлической схеме поставки. Нормальное давление на общем коллекторе не доказывает достаточный расход через каждую ветвь. Канал может быть частично перекрыт отложениями, пережат шлангом или завоздушен.
Для рассмотренного примера УИ-1Т-800 в подтверждённой таблице характеристик указаны суммарный расход 30 т/ч и рабочий диапазон давления 0,15–0,25 МПа. Это данные конкретной конфигурации, а не универсальные уставки. Для действующей установки используют проект и паспорт. Устройство закрытого контура подробно разобрано в статье «Охлаждение индукционных установок».
Причину SY ищут по сочетанию давления и расхода. Причину SW — по температуре на входе и выходе, фактическому расходу, состоянию теплосброса и чистоте каналов. Повторный пуск после охлаждения не устраняет неисправность.
Отсутствие фазы и пониженное питание платы
QX связан с исчезновением одной или нескольких фаз либо с цепью их контроля. QY относится к питанию платы управления. Это разные неисправности, хотя обе могут проявиться отсутствием готовности ТПЧ.
Для комплексов большой мощности питание рассматривают вместе с индивидуальным преобразовательным трансформатором и качеством сети. В руководстве серии УИ для оборудования от 400 кВт указано непосредственное присоединение к индивидуальному трансформатору. Схему конкретного проекта, номинальное напряжение и допустимые отклонения берут из паспорта и проектной документации.
Печь стала плавить медленнее
Увеличение времени плавки бывает связано с оборудованием и с технологией. Сначала сравнивают не паспортный максимум, а две сопоставимые плавки на одной печи: одинаковый металл, масса, крупность и начальная температура шихты, состояние футеровки, температура выпуска и длительность доводки.
Если электрическая мощность достигает обычного значения, причина может быть в шихте или операциях после расплавления. Если мощность ограничена, сопоставляют ток, напряжение, частоту и охлаждение. Полный разбор цикла дан в материале «Индукционная плавка металлов».
Какая профилактика снижает число отказов
В руководстве для рассмотренной серии предусмотрены еженедельный профилактический осмотр, регулярная очистка, контроль утечек и расхода, проверка болтовых соединений и защит. Прижимное усилие таблеточных тиристоров предписано проверять перед первым включением, после замены и при профилактическом осмотре не реже одного раза в месяц. Такие работы выполняет квалифицированный персонал при снятом напряжении.
Для эксплуатации важен журнал. В нём отмечают срабатывания защит, давление и температуру охлаждения, выполненные работы, заменённые элементы и результаты контрольной плавки. По журналу видно постепенное ухудшение расхода или учащение одной аварии ещё до длительного простоя.
Когда прекратить пуски и обратиться в сервис
Повторные попытки прекращают, если авария возвращается, ток растёт без среднечастотного напряжения, появились запах перегрева, дым, вода, необычный шум, повреждение токовода или признаки нарушения футеровки. Квалифицированную диагностику и ремонт плавильной печи проводят по схеме, модели ТПЧ и фактическому проявлению отказа.
Если оборудование остаётся работоспособным, но увеличиваются время плавки, расход энергии или частота остановок, полезен технический аудит. Комплектующие подбирают по маркировке и электрическим параметрам; соответствующие группы деталей собраны в каталоге запчастей.
Что прислать инженеру
- Модель комплекса, мощность ТПЧ, год выпуска, заводской номер и фотографии шильдов.
- Фотографию доступной снаружи аварийной индикации до сброса. Снимок платы внутри шкафа делает допущенный специалист после снятия напряжения и проверки безопасного состояния.
- Время аварии, стадию плавки и показания штатных приборов.
- Давление, температуры и доступные расходы охлаждающей жидкости.
- Электрическую и гидравлическую схемы, паспорт и перечень последних замен.
- Описание выполненных проверок без паролей и иной закрытой информации.
Примеры комплексных поставок и модернизаций опубликованы в разделе проектов, а опыт заказчиков — в отзывах.
Ответы инженера
Можно ли определить неисправность только по коду?
Код показывает сработавшую защиту. Для первопричины нужны режим, последовательность событий и связанные измерения. SY может быть вызван как реальным падением давления, так и неисправностью цепи контроля.
Можно ли несколько раз нажать «Сброс»?
Сброс выполняют после устранения причины в порядке, установленном руководством. Повторять запуск при неизвестной причине опасно для силовой части и нагрузки.
Почему давление нормальное, а установка перегревается?
Манометр показывает напор в своей точке, но не расход каждой ветви. Местное сужение или воздушная пробка могут оставить общий показатель нормальным и ухудшить охлаждение отдельного узла.
Нужно ли менять плату при QY?
Не обязательно. QY указывает на пониженное питание платы. Сначала специалист проверяет питающую цепь, соединения и фактические напряжения по документации.
