Дробемётная установка с выкатным столом УИД-7620
- Доставка: по Челябинской области — 1–3 дня, по РФ — 3–10 дней
- Возможен выезд инженера на ваш объект
- Гарантия 18 месяцев на оборудование собственного производства
Описание
УИД-7620 рассчитана на крупные отливки, рамы и металлоконструкции базовой массой до 20000 кг. Рабочая зона для детали до 4000 × 3000 × 7000 мм и четыре турбины позволяют строить участок тяжёлой очистки; параметры меняются под изделие после расчёта.
Базовая грузоподъёмность до 20000 кг
Размер детали до 4000 × 3000 × 7000 мм
Четыре турбины с подачей дроби 4 × 250 кг/мин
Общая мощность 183,35 кВт
обычная продолжительность обработки — 7–15 минут
Технические характеристики
| Размер обрабатываемой детали, мм | 4000 × 3000 × 7000 |
|---|---|
| Грузоподъёмность стола, кг | до 20 000 |
| Количество турбин × подача дроби, кг/мин | 4 × 250 |
| Общая установленная мощность, кВт | 183,35 |
| Обычная продолжительность обработки, мин | 7–15 |
| Принцип работы | выкатной вращающийся стол, заезд в камеру |
| Материал футеровки камеры | марганцовистая сталь + плитовая обкладка |
| Пылеуловитель | рукавный матерчатый, импульсная очистка |
| Напряжение и частота питания, В/Гц | 380 / 50 |
| Управление | ПЛК — стандартно; сенсорный экран — по комплектации |
| Обработка поверхностей | открытые поверхности; опорная зона — после переустановки |
Зона контакта детали со столом за один цикл не очищается. Если её нужно обработать, изделие переворачивают или перекладывают по согласованной технологии.
Почему выбирают УИД-7620

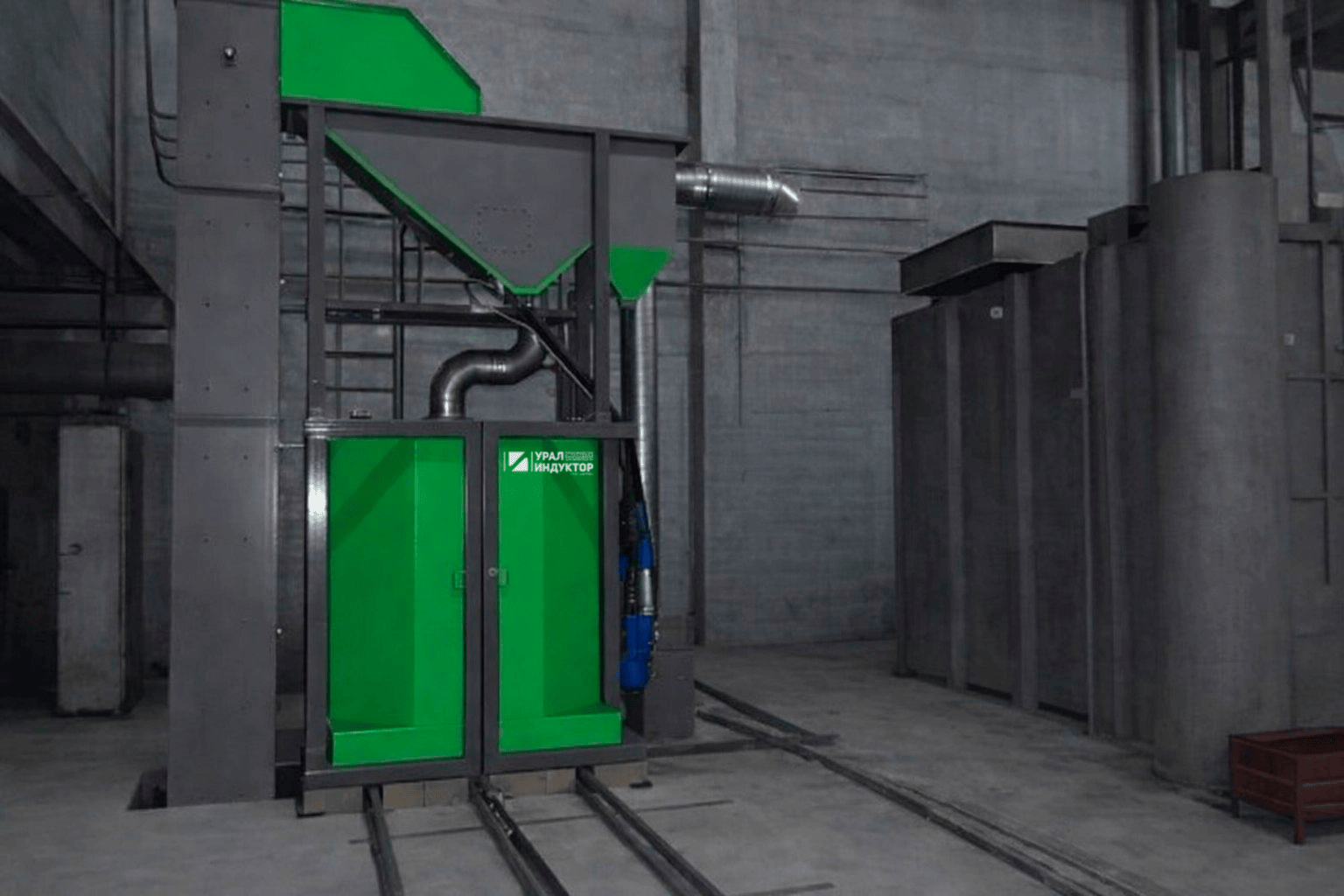

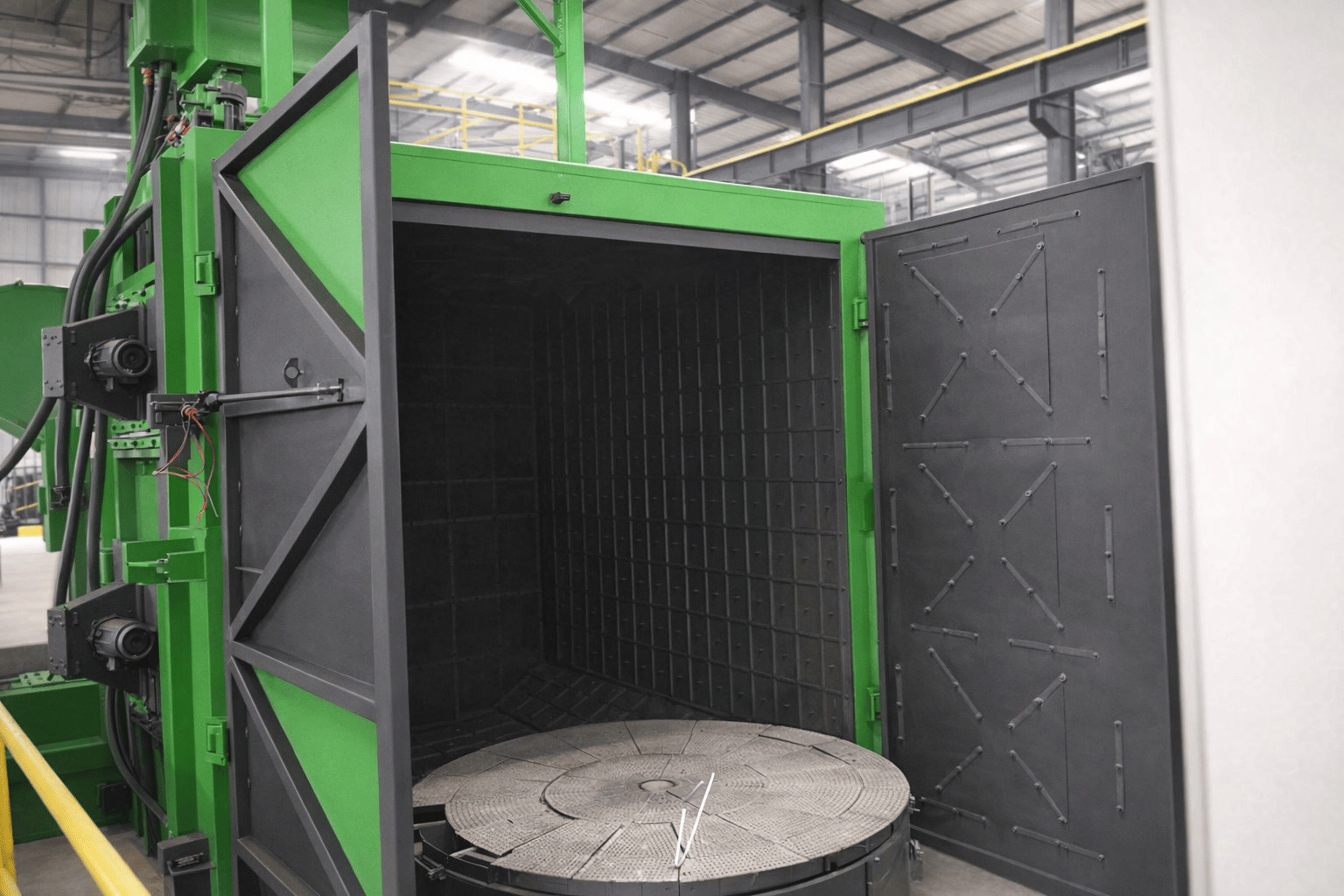

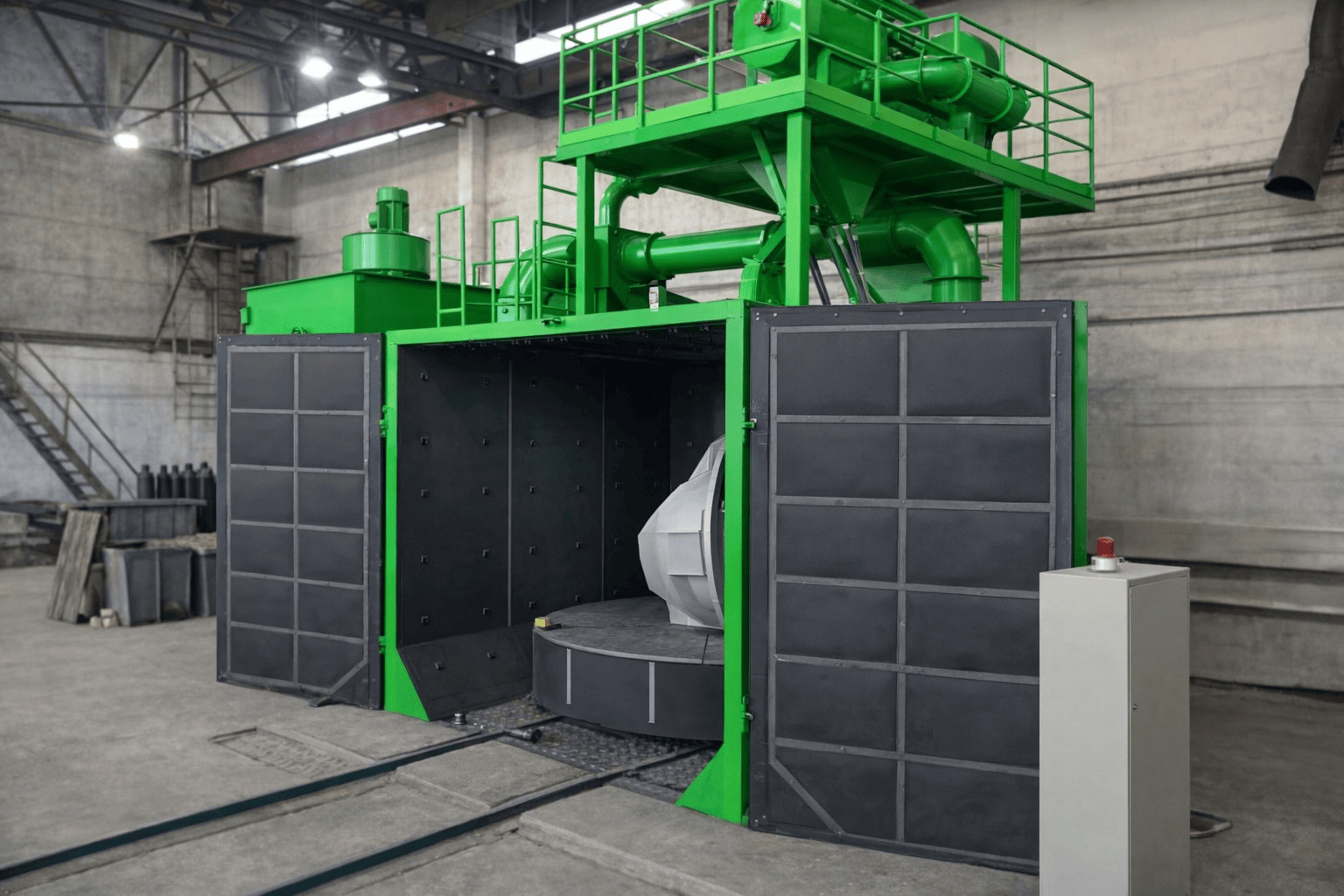

Размер 4000 × 3000 × 7000 мм позволяет рассматривать УИД-7620 для больших станин, рам специальной техники, корпусов, оснований и поковок. Деталь устанавливается на выкатной стол вне камеры, где оператору и крановщику проще контролировать опору. Затем стол перемещается внутрь и вращает изделие в рабочей зоне.
Перед предложением проверяем реальные выступы, центр тяжести и положение захватов. Пригодность детали подтверждаем по зазорам до камеры, устойчивости при вращении и возможности переустановки для обработки нижней стороны.
Общая установленная мощность УИД-7620
Общая установленная мощность базовой УИД-7620 составляет 183,35 кВт. Для камеры предусмотрено пылеудаление. Базовый пылеуловитель — рукавный матерчатый, с импульсной регенерацией; требуется цеховой воздух 0,55–0,60 МПа, отдельный компрессор не входит. Взрывозащищённое исполнение рассчитывается отдельно.
Абразив для УИД-7620 выбирают по материалу крупной детали, толщине окалины и требуемому результату после переустановки. Дробь приобретается отдельно; воздушная сепарация штатная, а магнитное разделение и вибротранспорт включаются в проект по анализу отходов.
Для единичной тяжёлой отливки важнее гарантированный результат и безопасный цикл, чем формальная производительность.
Нижняя поверхность и теневые зоны
Стол вращает деталь, но зона опоры остаётся закрытой от дроби. За один цикл очищаются доступные поверхности. Для полной обработки изделие переворачивают или ставят на другую оснастку. При массе до 20 тонн операцию нужно заранее увязать с краном, захватами и безопасностью.
Расположение четырёх турбин подбирается с учётом формы. Глубокие полости и рёбра могут создавать тень даже при вращении. По чертежу оцениваем доступность этих зон и при необходимости предусматриваем дополнительное положение детали.
Модификация под задачу
Базовые 20000 кг можно изменить по согласованию. Конструктор рассчитывает силовую раму, стол, рельсовое перемещение, привод вращения, подшипники и торможение под новую массу и её распределение. Так же прорабатывается другая рабочая зона, если базовые 4000 × 3000 × 7000 мм не подходят.
Шкаф управления, датчики и защиту собираем под требования предприятия. УИД-7620 комплектуем на собственной площадке по индивидуальному проекту, адаптируем, проверяем и вводим в эксплуатацию.
Очистка и испытание
Средняя скорость полёта дроби — 80 м/с. Требуемое состояние поверхности определяется временем и правильным подбором абразива. Для Sa 2½ или Sa 3 согласуем исходную поверхность, фракцию и рабочую смесь, а при возможности проверяем режим на образце.
До покраски УИД-7620 работает несколько часов с дробью и деталями. Испытываем механизмы стола, турбины, возврат дроби, аспирацию и блокировки. Перед отгрузкой всё оборудование проходит на территории поставщика комплексную проверку работоспособности под нагрузкой. По предварительному согласованию представитель заказчика может присутствовать при проверке лично либо наблюдать её по видеосвязи; программа и критерии приёмки определяются для конкретного заказа.
Ввод в эксплуатацию и поддержка
Организуем шефмонтаж или полный монтаж своей бригадой по России и СНГ. После настройки показываем рабочий цикл и обучаем операторов, обучение оформляется актом. Клиент получает контакты технической службы для дальнейших вопросов.
Гарантия — 18 месяцев, расширенная гарантия обсуждается. Поставляем расходные элементы и запчасти, выполняем сервис и модернизацию.
Проектирование двадцатитонной загрузки
Для УИД-7620 требуется подтверждённый центр тяжести. Детали в пределах 4000 × 3000 × 7000 мм могут иметь совершенно разную опору, поэтому одна масса не описывает нагрузку на стол. Заказчик передаёт чертёж, массу оснастки, точки захвата, схему кантования и ограничения по скорости крановых операций.
Площадка рассчитывается под полный выезд и безопасную зону вокруг движущейся массы. Сохраняют доступ к четырём турбинам, футеровке, транспортной системе и пылеуловлению. Производительность аспирации согласуется с четырьмя турбинами, объёмом камеры и рабочим режимом, а при ПНР удаление пыли проверяется и регулируется.
При проектировании питания базовой модели используют общую мощность 183,35 кВт. Для индивидуальной версии с другой камерой, приводами или аспирацией электрический баланс пересчитывается заново и фиксируется в спецификации конкретной установки.
Приёмка крупногабаритной конфигурации
На заводской проверке для УИД-7620 важно воспроизвести нагрузку, близкую к согласованной задаче по способу опоры и обработки. Перед отгрузкой всё оборудование проходит на территории поставщика комплексную проверку работоспособности под нагрузкой. Следы рабочей дроби после прогона допустимы, но сама деталь и результат должны быть понятны заказчику.
На площадке отдельно проверяется геометрия рельсов и движение стола под нагрузкой. Затем настраиваются факелы и пылеудаление. Персонал обучается крановой загрузке, кантованию и ежедневному осмотру. Для двадцатитонного изделия эти операции нельзя оставлять без согласованной последовательности.
Гарантия 18 месяцев может быть расширена при необходимости. Мы обеспечиваем расходными элементами и рассматриваем модернизацию после изменения производства.
Что можно поручить одной инженерной команде
Дробемётная установка с выкатным столом УИД-7620 рассматривается как часть всего участка, а не как изолированная машина. Для выкатного стола рассчитываем нагрузку на стол и фундамент, габарит детали, проход ворот, зону обслуживания и способ загрузки. Установки этой серии проектируются под ТЗ; заявленная грузоподъёмность не отменяет проверки распределения массы по опорной поверхности.
Привязка УИД-7620 включает нагрузку на фундамент, опорные пятна детали, траекторию выката, проход ворот и работу цехового крана. После договора предоставляем рекомендуемые эскизы основания и бесплатно размещаем согласованный комплекс на плане заказчика с параметрами коммуникаций. При устойчиво меньшей номенклатуре сопоставляют УИД-7620 с УИД-7610; при превышении рабочего габарита или нагрузки проверяют УИД-7630. Для крупного объекта обмеры площадки и консультации на месте выполняются по согласованию.
Гарантия и сервис после запуска
Гарантия на УИД-7620 — 18 месяцев. Для оборудования этой конструкции диагностируем турбины, привод выката и вращения стола, броню, транспорт дроби, фильтр и ПЛК; при недостижении режима проверяем также дробь, загрузку и технологический цикл. По результатам аудита выдаём письменное заключение; последующий ремонт у ООО «МТПК» не обязателен. Первичная удалённая диагностика и гарантия на выполненные работы предоставляются на согласованных договорных условиях.
Что приложить к заявке
Чтобы инженер быстро подтвердил УИД-7620, к обращению прикладывают чертёж самой тяжёлой детали и оснастки, фотографии загрязнений, сменную программу, план цеха и данные крана. Отдельно указывают требования к нижней поверхности, допустимость кантования и желаемый вариант монтажа. Тогда техническое предложение сразу связывает камеру, стол, мощность, аспирацию и пусконаладку с реальным производством, а не требует повторного сбора исходных сведений после заключения договора. Предварительный инженерный подбор УИД-7620 и коммерческое предложение выполняются бесплатно — от 1 рабочего дня после получения достаточных исходных данных; стоимость и условия оплаты закрепляются в индивидуальном предложении и договоре. Публичная цена на сайте не размещается.
