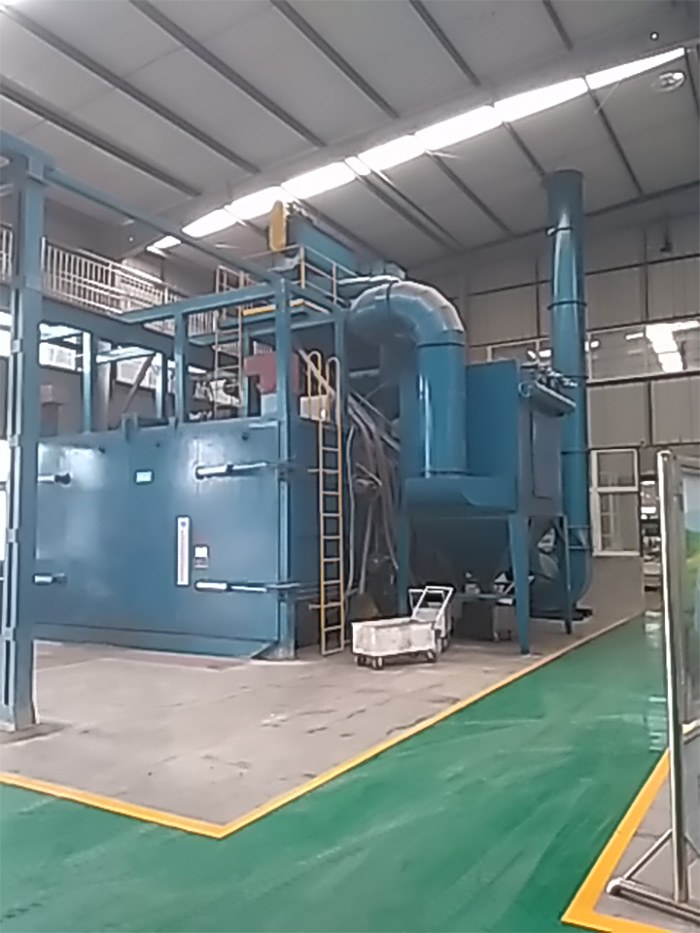

Крановая дробемётная установка для крупногабаритных изделий УИД-3750
- Доставка: по Челябинской области — 1–3 дня, по РФ — 3–10 дней
- Возможен выезд инженера на ваш объект
- Гарантия 18 месяцев на оборудование собственного производства
Описание
Самая крупная серийная крановая установка раздела — УИД-3750 с одним тельфером базовой грузоподъёмностью 10 000 кг. Камера 3600×3600×4300 мм рассчитана на изделия диаметром до 2000 мм и высотой до 2500 мм. Для ещё более крупной задачи разработаем отдельное исполнение. Машину выпускаем в Миассе, проверяем с дробью, запускаем на площадке заказчика и обеспечиваем сервисное сопровождение после ввода в эксплуатацию.
один тельфер базовой грузоподъёмностью 10 000 кг; другое исполнение — по согласованию
камера 3600×3600×4300 мм, диаметр до 2000 мм и высота до 2500 мм
обычная продолжительность обработки — 7–15 минут
гарантия 18 месяцев; при необходимости согласуем расширенные гарантийные условия
для крупных площадок выполняем шефмонтаж или полный монтаж в регионах России и странах СНГ
Технические характеристики
| Обычная продолжительность обработки, мин | 7–15 |
|---|---|
| Мощность установки, кВт | 102,2 |
| Производительность вентиляции, м³/ч | 18 000 |
| Количество тельферов | 1 × 10 000 кг |
| Количество турбин | 4 × 15 кВт |
| Камера очистки (Д×Ш×В), мм | 3600 × 3600 × 4300 |
| Диаметр очищаемого изделия, мм | до 2000 |
| Высота очищаемого изделия, мм | до 2500 |
| Размер требуемого места (Д×Ш×В), мм | 11 000 × 7000 × 8500 |
| Обрабатываемые поверхности | поверхности, доступные факелам дроби; контактные и теневые зоны учитываются по геометрии детали, подвесу и режиму |
| Напряжение и частота питания, В/Гц | 380 / 50 |
| Режим работы | циклический; продолжительность задаётся таймером |
| Управление | кнопочный шкаф + таймер; ПЛК и сенсорный экран — опция |
Почему выбирают УИД-3750
УИД-3750 предназначена для крупногабаритных отливок, тяжёлых поковок, рам и сварных корпусов. Камера 3600×3600×4300 мм рассчитана на изделия диаметром до 2000 мм и высотой до 2500 мм, а базовый тельфер — на 10 000 кг. Четыре турбины обеспечивают обработку наружной поверхности во время вращения подвеса.
Производственные возможности позволяют разработать ещё более тяжёлое или просторное исполнение. От заказчика нужны точный чертёж, масса вместе с оснасткой, координаты центра тяжести, исходное состояние металла и планируемый поток изделий. Обычная продолжительность дробемётной обработки составляет 7–15 минут; сменный выпуск рассчитывают по детали, навеске и времени грузовых операций.
рабочий объём камеры — 3600×3600×4300 мм
базовая подвесная система — один тельфер базовой грузоподъёмностью 10 000 кг
обычная продолжительность обработки — 7–15 минут
грузоподъёмность и геометрия подвеса меняются по согласованию после расчёта
Как строится цикл очистки
После установки тяжёлого груза на подвес тельфер заводит его в камеру, дверь закрывается и включаются четыре турбины по 15 кВт. Нижняя часть машины собирает большой поток абразива и возвращает его после очистки. Производительность системы пылеудаления составляет 18 000 м³/ч. Базовый пылеуловитель — рукавный матерчатый, с импульсной регенерацией; требуется цеховой воздух 0,55–0,60 МПа, отдельный компрессор не входит. Взрывозащищённое исполнение рассчитывается отдельно.
Абразив для УИД-3750 не входит в базовую поставку. Его тип и фракцию определяем по исходной поверхности, требуемой шероховатости и доступности зон при вращении подвеса; магнитный сепаратор и виброшнек включаются только при соответствующем составе загрязнений.
Один грузовой маршрут связывает место навески с рабочей позицией. Для изделия массой в несколько тонн заранее проверяются жёсткость оснастки, центр тяжести и динамические усилия при разгоне вращателя. Эти исходные данные влияют на тельфер, монорельс и опорный каркас.
Требуемую степень очистки Sa 2½ или Sa 3 подтверждаем контрольной обработкой поверхности сопоставимого состояния. Средняя скорость полёта дроби — 80 м/с. Для габаритной детали осмотр ведём по всем доступным зонам.
Комплектация под фактическую деталь
Серийная полная мощность УИД-3750 составляет 102,2 кВт, грузоподъёмность одного тельфера — 10 000 кг. Индивидуальный вариант рассчитываем как единый силовой комплекс, куда входят подвес, вращатель, путь, опоры и рама камеры. Проверка прохода выполняется по максимальному контуру изделия с учётом раскачивания.
Проект под особую конструкцию может получить увеличенный проём, другую внутреннюю броню, усиленную оснастку или изменённое расположение турбин. Параллельно рассчитываются циркуляция дроби, пылеудаление и удобство доступа к обслуживанию. Размеры серийной позиции служат отправной точкой, а требуемую мощность и рабочий объём можем увеличить.

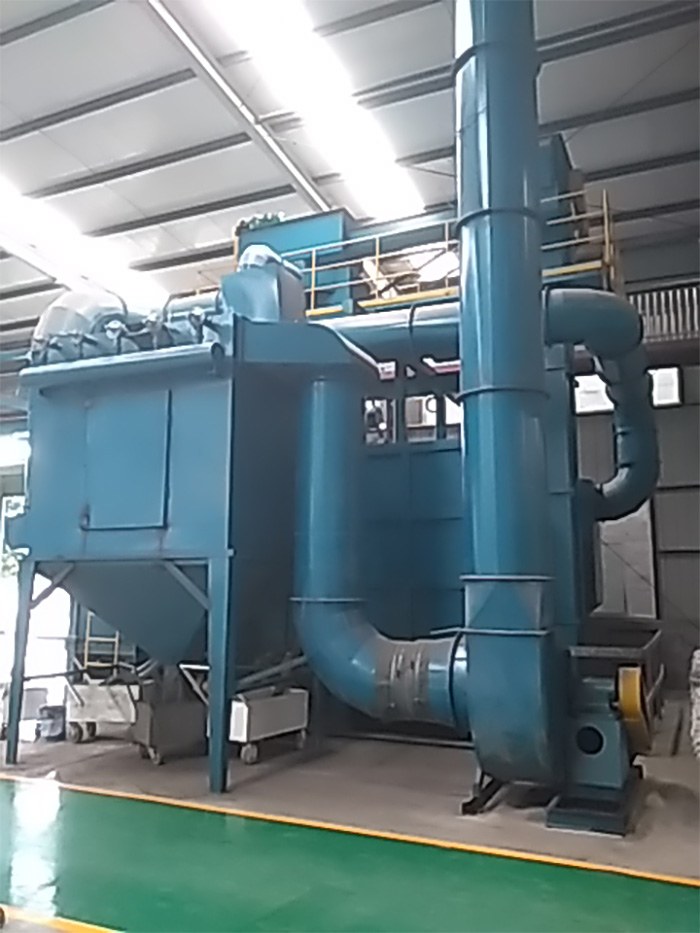

Аспирация и пылеудаление
Пылеуловитель УИД-3750 удаляет пыль из крупной рабочей камеры. Производительность рассчитываем по четырём турбинам, объёму камеры и согласованному режиму обработки. При запуске проверяем работу аспирации и проводим окончательную регулировку.
Производство и контроль перед отгрузкой
УИД-3750 собираем в производственных цехах Миасса, сводя крупную камеру, основание, тяжёлый грузовой путь и шкаф управления в одну машину. Изготовленные смежниками детали принимаем и проверяем сами; УралИндуктор отвечает за совместимость узлов и рабочий результат комплекса.
Перед окраской установка проходит контроль с абразивом и испытательной деталью. Инженеры проверяют четыре турбины, вращение тяжёлого подвеса, возврат дроби, пылеуловитель, автоматику и защитные цепи. Перед отгрузкой всё оборудование проходит на территории поставщика комплексную проверку работоспособности под нагрузкой. По предварительному согласованию представитель заказчика может присутствовать при проверке лично либо наблюдать её по видеосвязи; программа и критерии приёмки определяются для конкретного заказа.
Монтаж, запуск и обучение
Для УИД-3750 предлагаем шефмонтаж либо полный монтаж нашей выездной бригадой на объектах России и СНГ. Пусконаладка включает проверку тяжёлого транспортного механизма, приводов, абразивного контура, пылеудаления и заданной продолжительности цикла, после чего оборудование вводится в эксплуатацию.
Будущие операторы отрабатывают навеску крупной детали, запуск, наблюдение за износом и правильную остановку. Подготовку персонала подтверждает акт обучения. Сопровождение продолжается поставкой расходных узлов, консультациями, ремонтом и модернизацией машины под новые изделия.
Запчасти и сопровождение
Для УИД-3750 поставляем ремонтные детали турбин, камеры, возврата абразива и электрической части. Запас пополняется вместе с постоянной сборкой оборудования; готовность крупной машины подтверждаем по выбранным изменениям и производственному графику.
При сервисном обращении оцениваем симптомы, характер износа и исполнение заменяемого узла. Переход на другую крупногабаритную номенклатуру сопровождается расчётом грузового пути, механики вращения, абразивного потока, аспирации и алгоритма цикла.
Что можно поручить одной инженерной команде
Крановая дробемётная установка для крупногабаритных изделий УИД-3750 рассматривается как часть всего участка, а не как изолированная машина. Для кранового участка рассчитываем грузоподъёмность одного подвеса, габарит факела, траекторию крюка и безопасную зону загрузки. Подвес проектируется под деталь отдельно; контактные и теневые зоны учитываются в технологии, а при необходимости предусматривается изменение положения изделия.
Компоновка УИД-3750 учитывает траекторию тельфера, высоту крюка, центр тяжести детали, зону навешивания и трассу аспирации. После заключения договора предоставляем рекомендуемые эскизы основания и бесплатно наносим согласованное оборудование на план цеха заказчика. При устойчиво меньшей номенклатуре сопоставляют УИД-3750 с УИД-3720Е. При необходимости инженеры выполняют обмеры площадки на месте; формат выезда определяется проектом.
Гарантия и сервис после запуска
Гарантия на УИД-3750 — 18 месяцев. Для оборудования этой конструкции диагностируем турбины, вращатель и подвесной путь, тельфер, элеватор, сепарацию и аспирацию; при недостижении режима проверяем также дробь, загрузку и технологический цикл. По результатам аудита выдаём письменное заключение; последующий ремонт у ООО «МТПК» не обязателен. Первичная удалённая диагностика и гарантия на выполненные работы предоставляются на согласованных договорных условиях.
Гарантия, цена и документы для сделки
Гарантия на УИД-3750 действует 18 месяцев, её расширение обсуждаем под требования проекта. Оплата начинается с согласованного аванса, остальные этапы регулируются договором.
Что передать инженеру для расчёта
Для проверки УИД-3750 пришлите перечень деталей с массой, размерами, центром тяжести и изображениями. Технологу важны загрязнение, требуемая степень очистки и рабочий такт; конструктору — площадь, отметка крановых путей, транспортный маршрут и электропитание.
Тельфер на 10 000 кг рассматриваем вместе с оснасткой и всей несущей системой, другое исполнение согласуем после расчёта. Документация закрепляет точный состав, испытательный режим, распределение монтажных работ и критерии передачи заказчику. Предварительный инженерный подбор УИД-3750 и коммерческое предложение выполняются бесплатно — от 1 рабочего дня после получения достаточных исходных данных; стоимость и условия оплаты закрепляются в индивидуальном предложении и договоре. Публичная цена на сайте не размещается.
