Крановый дробемёт с двумя подвесами для тяжёлых изделий УИД-3720Е
- Доставка: по Челябинской области — 1–3 дня, по РФ — 3–10 дней
- Возможен выезд инженера на ваш объект
- Гарантия 18 месяцев на оборудование собственного производства
Описание
УИД-3720Е рассчитана на попеременную работу двух тельферов по 5000 кг с тяжёлыми изделиями диаметром до 1500 мм и высотой до 2000 мм. Размер камеры составляет 2200×2200×3500 мм. При другой нагрузке пересчитываем обе грузовые позиции и несущую систему. До отгрузки установка очищает испытательные детали, после монтажа наши специалисты проводят ПНР в цехе заказчика.
два тельфера по 5000 кг каждый, работающих попеременно; другое исполнение — по согласованию
камера 2200×2200×3500 мм, диаметр до 1500 мм и высота до 2000 мм
обычная продолжительность обработки — 7–15 минут
стандартный срок гарантии — 18 месяцев; расширение рассматриваем по запросу
берём на себя шефмонтаж или полный монтаж на предприятии заказчика в РФ и СНГ
Технические характеристики
| Обычная продолжительность обработки, мин | 7–15 |
|---|---|
| Мощность установки, кВт | 68 |
| Производительность вентиляции, м³/ч | 15 000 |
| Количество тельферов | 2 × 5000 кг |
| Количество турбин | 3 × 15 кВт |
| Камера очистки (Д×Ш×В), мм | 2200 × 2200 × 3500 |
| Диаметр очищаемого изделия, мм | до 1500 |
| Высота очищаемого изделия, мм | до 2000 |
| Размер требуемого места (Д×Ш×В), мм | 9000 × 6000 × 6500 |
| Обрабатываемые поверхности | поверхности, доступные факелам дроби; контактные и теневые зоны учитываются по геометрии детали, подвесу и режиму |
| Напряжение и частота питания, В/Гц | 380 / 50 |
| Режим работы | циклический; продолжительность задаётся таймером |
| Управление | кнопочный шкаф + таймер; ПЛК и сенсорный экран — опция |
Почему выбирают УИД-3720Е

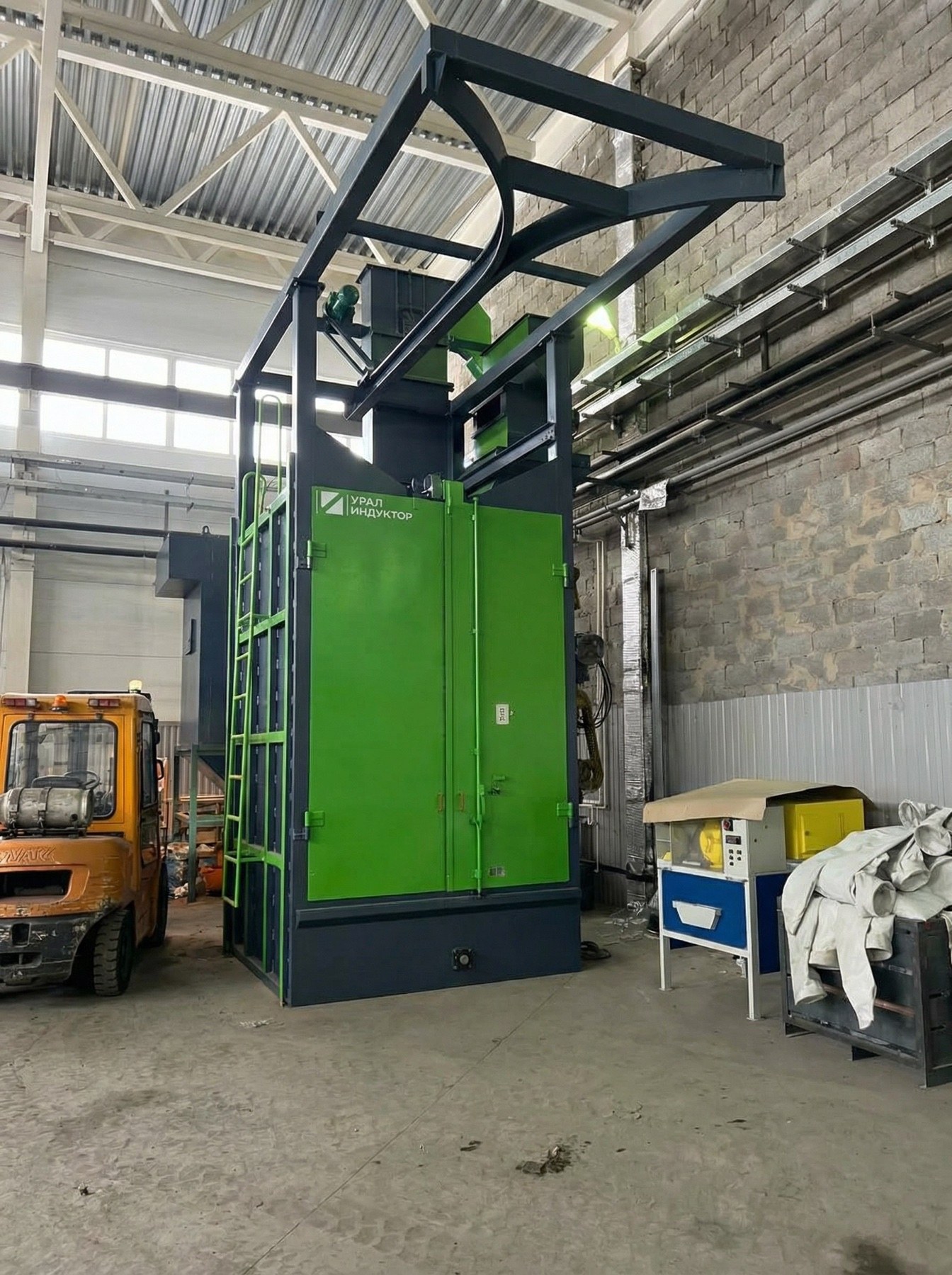

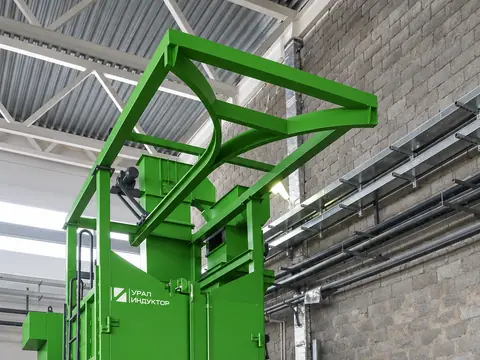

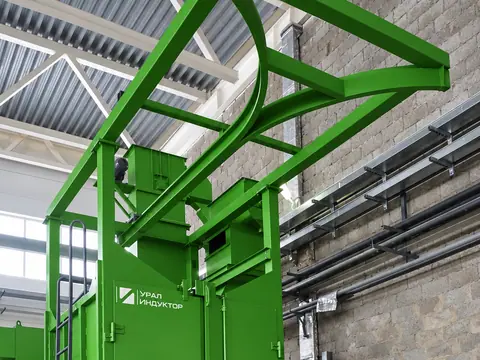

УИД-3720Е рассчитана на ритмичную обработку тяжёлых высоких изделий с двумя загрузочными позициями. Камера 2200×2200×3500 мм вмещает деталь диаметром до 1500 мм и высотой до 2000 мм. Пока один подвес вращается перед тремя турбинами, второй доступен для работы персонала.
Базовая комплектация УИД-3720Е включает два попеременно работающих тельфера по 5000 кг каждый. Каждый подвес имеет собственный предел массы и входит в камеру по очереди. От УИД-3720 модель отличается организацией загрузки, сохраняя рабочий объём и турбинный блок. Для подбора нужны чертёж или фотография, масса, размеры, центр тяжести, состояние поверхности, требуемый результат и поток изделий за смену.
рабочий объём камеры — 2200×2200×3500 мм
базовая подвесная система — два тельфера по 5000 кг каждый, работающих попеременно
обычная продолжительность обработки — 7–15 минут
грузоподъёмность и геометрия подвеса меняются по согласованию после расчёта
Как строится цикл очистки
В закрытой камере груз вращается перед тремя турбинами по 15 кВт. Отработавший абразив собирается, освобождается от загрязнений и подаётся обратно, поддерживая установленный режим. Аспирация производительностью 15 000 м³/ч отводит пыль, возникающую при очистке поверхности.
В базовом исполнении каждый тельфер рассчитан на 5000 кг; подвесы подаются в камеру поочерёдно. Пока идёт обметание первой детали, рядом выполняются съём, осмотр оснастки и навеска следующей. Такая организация сокращает вспомогательные перерывы при выпуске повторяющихся тяжёлых изделий.
Режим Sa 2½ или Sa 3 подтверждается на согласованном состоянии металла с выбранной дробью. Средняя скорость полёта дроби — 80 м/с. На контрольном запуске осматриваем поверхность по всей высоте изделия.
Комплектация под фактическую деталь
Базовая полная мощность составляет 68 кВт, обе подвесные позиции имеют грузоподъёмность по 5000 кг. При её изменении рассчитываем каждый грузовой путь и общую металлоконструкцию. Габарит проверяется вместе с оснасткой: учитываются центр тяжести, высота крюка, радиус вращения и безопасный проход через проём.
Для серийной линии можем переработать схему смены тельферов, подвесные приспособления, защиту камеры и управление. Производительность пылеудаления согласуем с фактической загрузкой и работой трёх турбин. Если изделие выходит за пределы представленной серии, конструкторы подготовят увеличенную установку под его параметры. Базовый пылеуловитель — рукавный матерчатый, с импульсной регенерацией; требуется цеховой воздух 0,55–0,60 МПа, отдельный компрессор не входит. Взрывозащищённое исполнение рассчитывается отдельно.
Абразив для УИД-3720Е не входит в базовую поставку. Его тип и фракцию определяем по исходной поверхности, требуемой шероховатости и доступности зон при вращении подвеса; магнитный сепаратор и виброшнек включаются только при соответствующем составе загрязнений.
Аспирация и пылеудаление
Пылеуловитель УИД-3720Е отводит пыль из камеры в процессе очистки. Его производительность подбираем с учётом трёх турбин, рабочего объёма и принятого цикла. После монтажа пылеудаление проверяем и регулируем на пусконаладке.
Производство и контроль перед отгрузкой
Основные операции по УИД-3720Е выполняем в Миассе: собираем несущую раму, высокую камеру, транспорт двух подвесов и шкаф по собственной принципиальной схеме. Заказные элементы проходят входной контроль и сборочную проверку; за комплектную установку отвечает УралИндуктор.
Перед финишной окраской машина несколько часов работает с дробью и испытательными деталями. Контролируем оба грузовых пути, вращатель, оборот абразива, аспирацию, блокировки и алгоритм смены позиций. Перед отгрузкой всё оборудование проходит на территории поставщика комплексную проверку работоспособности под нагрузкой. По предварительному согласованию представитель заказчика может присутствовать при проверке лично либо наблюдать её по видеосвязи; программа и критерии приёмки определяются для конкретного заказа.
Монтаж, запуск и обучение
При поставке УИД-3720Е заранее выбирают шефмонтаж или полный монтаж нашей бригадой. Инженеры выезжают на объекты России и СНГ, проверяют приводы обеих позиций, циркуляцию дроби и аспирацию, после настройки вводят оборудование в рабочий режим.
Сотрудники заказчика учатся распределять тяжёлые изделия между подвесами, управлять циклом, выполнять ежедневный осмотр и правильно реагировать на сообщения автоматики. Обучение оформляется актом. Затем доступны запчасти, диагностика, ремонт и техническая доработка машины.
Запчасти и сопровождение
Для УИД-3720Е поставляем элементы абразивного тракта, турбин, внутренней защиты и управления. Номенклатура пополняется вместе с непрерывным производством крановых машин, а готовность конкретной комплектации подтверждаем перед договором.
При заявке на ремонт просим описание, фотографии и результаты осмотра. Инженер подбирает совместимый узел и определяет порядок контрольной проверки после замены. Для увеличения выпуска рассчитываем модернизацию комплексно, включая рабочую зону, грузовую систему, подачу дроби, пылеудаление и логику управления.
Что можно поручить одной инженерной команде
Крановый дробемёт с двумя подвесами для тяжёлых изделий УИД-3720Е рассматривается как часть всего участка, а не как изолированная машина. Для кранового участка рассчитываем грузоподъёмность одного подвеса, габарит факела, траекторию крюка и безопасную зону загрузки. Подвес проектируется под деталь отдельно; контактные и теневые зоны учитываются в технологии, а при необходимости предусматривается изменение положения изделия.
Компоновка УИД-3720Е учитывает траекторию тельфера, высоту крюка, центр тяжести детали, зону навешивания и трассу аспирации. После заключения договора предоставляем рекомендуемые эскизы основания и бесплатно наносим согласованное оборудование на план цеха заказчика. Версию УИД-3720Е выбирают, когда два попеременных подвеса должны сократить простой между циклами; при одном подвесе сравнивают базовую УИД-3720. При необходимости инженеры выполняют обмеры площадки на месте; формат выезда определяется проектом.
Гарантия и сервис после запуска
Гарантия на УИД-3720Е — 18 месяцев. Для оборудования этой конструкции диагностируем турбины, вращатель и подвесной путь, тельфер, элеватор, сепарацию и аспирацию; при недостижении режима проверяем также дробь, загрузку и технологический цикл. По результатам аудита выдаём письменное заключение; последующий ремонт у ООО «МТПК» не обязателен. Первичная удалённая диагностика и гарантия на выполненные работы предоставляются на согласованных договорных условиях.
Гарантия, цена и документы для сделки
Стоимость указывается по запросу после согласования комплектации.
Что передать инженеру для расчёта
Исходные данные для УИД-3720Е должны охватывать весь ассортимент тяжёлых изделий. Укажите минимальные и максимальные размеры, массу, материал, состояние поверхности, количество, время навески, план участка, способ загрузки и параметры электроснабжения.
Два попеременных тельфера по 5000 кг каждый проверяются совместно с геометрией и требуемым тактом, другое исполнение согласуется по расчёту. После этого утверждаем спецификацию, метод заводского испытания, объём монтажных работ и порядок сдачи участка. Предварительный инженерный подбор УИД-3720Е и коммерческое предложение выполняются бесплатно — от 1 рабочего дня после получения достаточных исходных данных; стоимость и условия оплаты закрепляются в индивидуальном предложении и договоре. Публичная цена на сайте не размещается.
