Производство Россия · собственное производство в Миассе

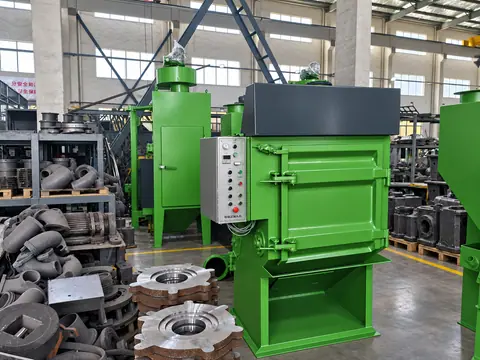

Барабанная дробемётная установка для серийных деталей УИД-324

Наличие и срок — в предложении на дату запросаЦена — по запросу
10,85 кВт
Мощность установки
до 100 кг
Разовая загрузка
до 10 кг
Масса детали, макс.
7–15 мин
Цикл обработки
  • Доставка: по Челябинской области — 1–3 дня, по РФ — 3–10 дней
  • Возможен выезд инженера на ваш объект
  • Гарантия 18 месяцев на оборудование собственного производства

Описание

УИД-324 рассчитана на стокилограммовую партию деталей россыпью. Это вариант для участка, которому уже тесна загрузка 80 кг, но нет смысла переходить на более тяжёлый барабанный класс. Конструкцию выпускаем серийно и при необходимости дорабатываем под согласованную номенклатуру. Обычная продолжительность дробемётной обработки составляет 7–15 минут; полный такт дополнительно включает загрузку и выгрузку партии.

разовая загрузка камеры — до 100 кг

предельная масса отдельной детали — 10 кг

обычная продолжительность обработки — 7–15 минут

мощность установленного оборудования — 10,85 кВт

18-месячная гарантия и сервис после запуска

Технические характеристики

Обычная продолжительность обработки, мин7–15
Мощность установки, кВт10,85
Производительность вентиляции, м³/⁠ч2 000
Разовая загрузка камеры очистки, кгдо 100
Максимальная масса одной детали, кгдо 10
Принцип обработкироссыпью, с многократной переориентацией деталей; открытые наружные поверхности, полости и контактные зоны подтверждаются пробным циклом
Напряжение и частота питания, В/Гц380 / 50
Режим работыциклический; продолжительность задаётся таймером
Управлениекнопочный шкаф + таймер; ПЛК и сенсорный экран — опция

Почему выбирают УИД-324

В камеру загружают крепёж, литые детали, штампованные заготовки или небольшие поковки, устойчивые к перекатыванию. Перфорированная лента перемещает изделия в зоне дробеметания; за счёт этого поток абразива достигает наружных поверхностей с разных направлений. Формировать подвесы и вручную менять положение каждой детали не требуется.

УИД-324 и соседняя УИД-322 допускают одинаковую единичную массу — до 10 кг. Разница относится к рабочей порции и расчётному выпуску. Для выбора сопоставляем скорость накопления деталей, массу типовой партии и доступное окно между операциями, чтобы камера работала с разумным заполнением.

серийная очистка деталей, допускающих взаимный контакт

циклический процесс по таймеру

кнопочный шкаф с таймером; ПЛК и сенсорная панель — опция

Производительность в реальном такте

Рабочий выпуск определяется загрузкой, временем дробеметания, паузой на выгрузку и состоянием поверхности. Само воздействие обычно занимает 7–15 минут. Для деталей с плотной окалиной цикл может отличаться, поэтому режим закрепляем после испытания.

Предел 100 кг можно пересмотреть по техническому заданию, но сначала рассчитываются прочность ленты, заполнение рабочей зоны и ударные нагрузки. Увеличенная масса полезна лишь тогда, когда партия продолжает свободно перемещаться. Если изделия заклиниваются или закрывают друг друга, меняем геометрию узла, а не просто цифру в настройках.

Абразивный режим и аспирационный контур

Очистка до Sa 2½ или Sa 3 достигается при подходящей дроби и достаточном времени воздействия. До запуска согласуем исходное состояние поверхности, материал изделия, фракцию абразива и требуемую шероховатость. Пробная партия показывает, как удаляется загрязнение и сохраняются ли кромки после многократного контакта.

Для УИД-324 указана производительность вентиляции 2000 м³/⁠ч. Пылеуловитель обслуживает камеру и систему обращения дроби. При ПНР проверяем удаление пыли из рабочей зоны и регулируем аспирацию под фактический технологический процесс. Базовый пылеуловитель — рукавный матерчатый, с импульсной регенерацией; требуется цеховой воздух 0,55–0,60 МПа, отдельный компрессор не входит. Взрывозащищённое исполнение рассчитывается отдельно.

Для УИД-324 дробь приобретается отдельно и выбирается по материалу, массе и стойкости деталей к совместному перемешиванию. Пробная партия подтверждает фракцию, качество очистки и отсутствие недопустимого наклёпа или повреждений; состав дополнительной сепарации зависит от количества песка и абразивности отходов.

Как установка проходит производственный контроль

Металлоконструкции и механические узлы барабанной серии делаем в собственных цехах Миасса. Здесь же собираем шкаф по разработанной электрической схеме и проверяем взаимодействие приводов с автоматикой. Конкретные опции, загрузочную оснастку и способ выгрузки фиксируем в спецификации.

Готовая машина до окраски работает несколько часов с дробью и обрабатываемыми деталями. Инженеры наблюдают за лентой, возвратом абразива, турбинным узлом, блокировками и пылеудалением. На нашей площадке проверяем механизмы на холостом ходу, работу с дробью и очистку реальных деталей. Результаты испытаний документируем, выполняем фото- и видеосъёмку. После такого прогона внутри допустимы отдельные дробинки. По предварительному согласованию представитель заказчика может присутствовать при проверке лично либо наблюдать её по видеосвязи; программа и критерии приёмки определяются для конкретного заказа.

От разгрузки до рабочего цикла

Оборудование поставляем по России и СНГ любыми согласованными видами транспорта. На объекте возможен шефмонтаж или полный монтаж нашей бригадой. ПНР включает проверку электрических соединений, вращения механизмов, дозирования дроби и аспирации, после чего выполняется ввод в эксплуатацию. Объём работ на площадке заказчика, включая шефмонтаж и проверку оборудования, определяется договором.

На практическом обучении оператор загружает типовую порцию, задаёт цикл, наблюдает за показаниями и выполняет штатную остановку. Отдельно разбираем контроль уровня абразива и признаки износа. Завершение подготовки персонала оформляется актом с перечнем изученных операций.

Ресурс узлов и возможная модернизация

В запасных частях доступны быстроизнашиваемые элементы турбины, защита камеры, детали возврата дроби, уплотнения и компоненты шкафа. Совместимость проверяем по исполнению и маркировке установленного узла. Запчасти поддерживаются за счёт непрерывного производства оборудования этой группы.

Доработка возможна, если предприятие меняет детали, размер партии или схему подачи. Конструктор пересчитает рабочий орган, разгрузку, приводы и аспирацию; специалист скорректирует алгоритм управления. Гарантия действует 18 месяцев, а расширенный период можно включить в условия проекта.

Что можно поручить одной инженерной команде

Барабанная дробемётная установка для серийных деталей УИД-324 рассматривается как часть всего участка, а не как изолированная машина. Для барабанного участка проверяем не только разовую загрузку, но и устойчивость деталей к пересыпанию, способ подачи тары, время загрузки и выгрузки. Производительность смены считают по полному циклу, а не по массе одной партии и не по продолжительности дробеметания отдельно.

Для УИД-324 на плане участка увязываем место тары, загрузку и выгрузку партии, аспирацию и безопасный доступ к камере. После договора выдаём рекомендуемые эскизы основания и по запросу бесплатно размещаем установку на плане цеха с параметрами коммуникаций. При устойчиво меньшей номенклатуре сопоставляют УИД-324 с УИД-322; при превышении рабочего габарита или нагрузки проверяют УИД-326. При недостатке исходных размеров возможен выезд и обмеры; условия обследования согласуются отдельно.

Гарантия и сервис после запуска

Гарантия на УИД-324 — 18 месяцев. Для оборудования этой конструкции диагностируем ленту или барабан, турбину, броню камеры, возврат дроби, сепарацию и аспирацию; при недостижении режима проверяем также дробь, загрузку и технологический цикл. По результатам аудита выдаём письменное заключение; последующий ремонт у ООО «МТПК» не обязателен. Первичная удалённая диагностика и гарантия на выполненные работы предоставляются на согласованных договорных условиях.

Техническое задание и финансирование

В заявке укажите массу и размеры каждого типа деталей, количество за смену, вид загрязнения и требуемую подготовку поверхности. Полезны фотографии до и после ожидаемой очистки, схема участка и высота ворот. Эти сведения позволяют оценить не только дробемёт, но и удобство потока вокруг него.

Стоимость указывается по запросу после согласования комплектации. Предварительный инженерный подбор УИД-324 и коммерческое предложение выполняются бесплатно — от 1 рабочего дня после получения достаточных исходных данных; стоимость и условия оплаты закрепляются в индивидуальном предложении и договоре. Публичная цена на сайте не размещается.
