Выбивка, обрубка и очистка отливок: маршрут после формы
После затвердевания отливка ещё не стала готовой деталью. Её нужно безопасно освободить от формы, отделить смесь и стержни, удалить литниково-питающую систему, очистить поверхность и провести контроль. Если собрать эти операции случайно, участок быстро превращается в источник пыли, шума, повреждений и скрытых потерь.
Операции связывают в поток, а не в набор отдельных станков
Производительность участка ограничивает самое медленное звено: охлаждение, крановая подача, выбивка, ручная обрубка или дробемёт. Если выбивная решётка освобождает формы быстрее, чем отливки можно безопасно принять и охладить, накопление горячего металла создаёт риск и не увеличивает выпуск.
Маршрут должен разделять потоки отливок, оборотной смеси, литников и отходов. Для каждого определяют приёмник, транспорт и точку контроля. Просыпь под конвейером и ручная перегрузка — не неизбежная особенность литейного производства, а признак несогласованной компоновки.
Ранняя выбивка ускоряет цикл, но может испортить отливку
В форме металл продолжает затвердевать и набирать прочность. Время выдержки зависит от сплава, массы, толщин, тепловых узлов, материала формы и требований к структуре. Слишком раннее извлечение способно вызвать деформацию, горячую трещину или локальный перегрев оборудования. Чрезмерно долгая выдержка занимает опоки и площадь, замедляет оборот смеси и может усложнить удаление некоторых стержней.
Температуру выбивки задают технологией и подтверждают измерением по установленной методике. Цвет металла или «обычное время» без привязки к номенклатуре не являются достаточным критерием.
Задача выбивки — разделить отливку и формовочный материал
При работе с ПГС форма разрушается, смесь проходит через решётку и возвращается в систему подготовки после отделения металла и посторонних включений. ХТС имеет другую прочность и требует согласованной механической и последующей регенерации. В ЛГМ сухой песок не содержит химического связующего, однако его всё равно очищают, просеивают и охлаждают. Керамическую оболочку ЛВМ удаляют своим набором операций.
Вибрация должна разрушать форму, не заставляя отливку неконтролируемо подпрыгивать и ударяться. В расчёт входят масса формы, положение центра тяжести, частота и амплитуда, время обработки, размеры проходов решётки, температура и способ съёма изделия.

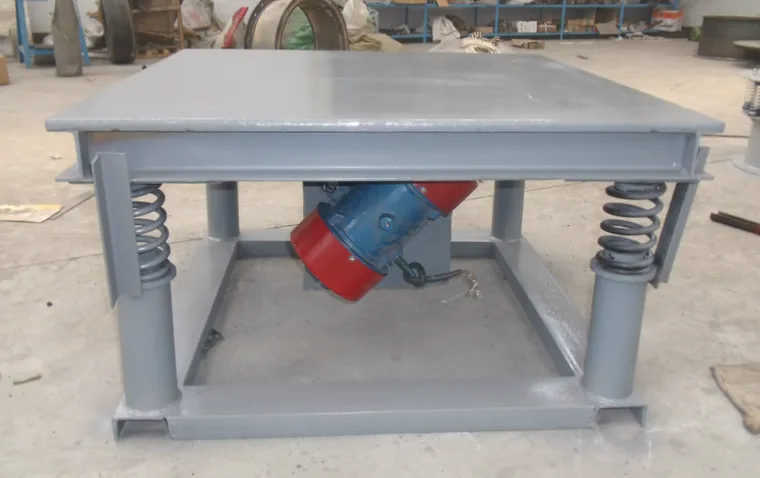

Вибростол не равен выбивной решётке
Обе машины могут иметь пружинную подвеску и вибровозбудитель, но рабочая платформа вибростола обычно передаёт колебания установленной на неё оснастке. Выбивная решётка должна принимать форму, пропускать отделённую смесь, удерживать отливку, работать под укрытием и сопрягаться с аспирацией и транспортом возврата.
| Оборудование | Основная задача | Критичные исходные данные |
|---|---|---|
| Выбивная решётка | Разрушение формы и просев смеси вниз. | Опока, масса, температура, прочность смеси, размер кусков и производительность. |
| Вибростол | Передача колебаний форме, опоке или оснастке. | Масса нагрузки, размер опорной поверхности, требуемый режим и крепление. |
| Виброударная машина | Локальное или импульсное разрушение стержня/формы. | Доступ, прочность изделия, допустимые ускорения и фиксация. |
| Барабан | Совмещённое отделение остатков смеси и взаимное перемещение партии. | Габарит, масса, ударная стойкость отливок, цикл и разгрузка. |
Стержень удаляют без повреждения внутренней полости
Лёгкий песчаный стержень может разрушиться при выбивке формы, а сложный ХТС-стержень в закрытой полости требует дополнительного воздействия. Применяют вибрацию, удар, механический инструмент, водяную или иную предусмотренную технологию. Выбор зависит от связующего, доступности отверстий, толщины стенки и допустимой нагрузки на отливку.
После операции проверяют остаток смеси в карманах и каналах. Внешне чистая отливка может сохранять значительное количество песка внутри; он попадёт в механообработку, термическую печь или к заказчику.
Обрубка удаляет литники, прибыли, заливы и заусенцы
Способ отделения выбирают по материалу, сечению и доступу: ударное отделение допускается не для каждой геометрии; ленточная или дисковая резка, пресс, газовая резка и абразивный инструмент имеют разные ограничения. Линию реза задают так, чтобы не войти в тело отливки и оставить припуск под последующую зачистку.
Крупную литниковую систему поддерживают краном или приспособлением до завершения реза. Свободное падение тяжёлой прибыли опасно для работника и детали. После отделения материал сортируют по сплаву для возврата в шихту по установленному порядку.
Очистка не заменяет обрубку. Дробь эффективно работает с окалиной, пригаром и остатками смеси, но не должна выполнять работу резки и не исправляет грубый залив металла.
Дробемёт выбирают по движению детали и доступности поверхности

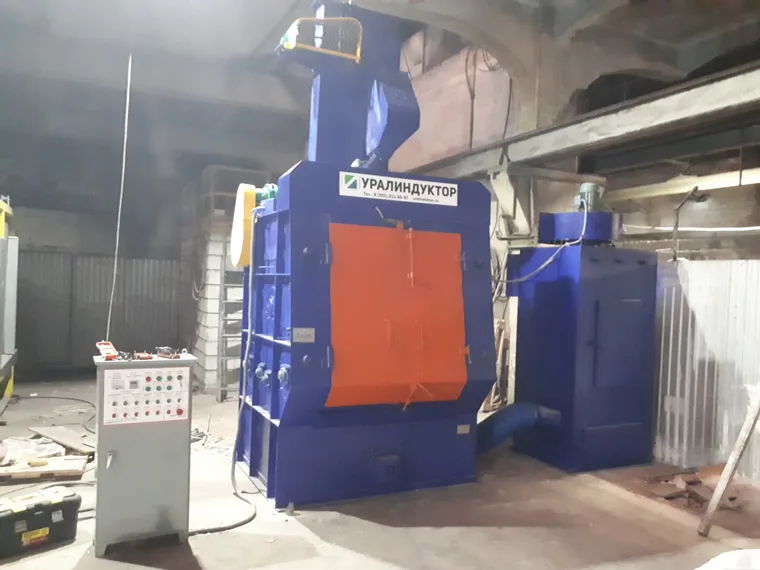

В барабанной установке небольшие прочные изделия перекатываются и поочерёдно входят в факел дроби. На вращающемся столе обрабатывают детали, которые можно устойчиво разместить и поворачивать. Крюковая установка подходит для подвешиваемых изделий сложной формы, а проходная — для непрерывного движения проката и сварных конструкций.
Нужно видеть не только внешний габарит. Карманы, глубокие полости, отверстия, поверхности контакта и зоны за подвесом могут остаться в тени. Подробно турбина, рабочая смесь, сепарация и аспирация разобраны в материале «Дробемётная обработка».

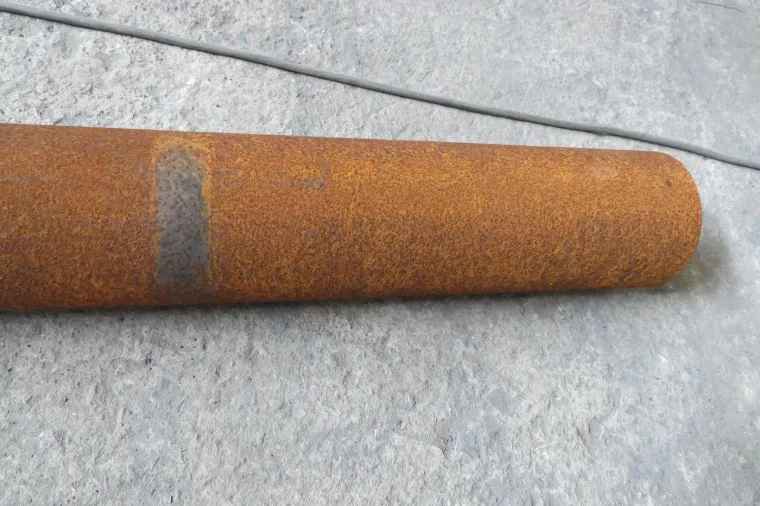

Контроль проводят после раскрытия поверхности

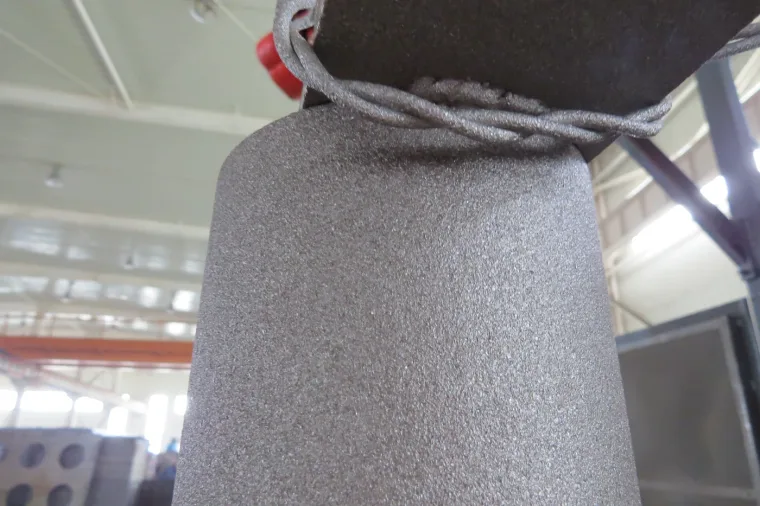

После очистки оценивают полноту удаления смеси и окалины, состояние кромок, следы удара, заусенцы и доступные дефекты. Требуемая шероховатость или степень очистки должна быть записана в документации и связана со следующей операцией — контролем, окраской, термообработкой или механообработкой.
Пыль и шум нужно улавливать у источника
Выбивка песчаных форм, разрушение стержней, обрубка и зачистка образуют пыль; при кварцевом наполнителе в ней может присутствовать респирабельный кристаллический диоксид кремния. Международные исследования литейных участков относят выбивку и очистку к операциям с повышенным риском воздействия пыли. Поэтому укрытие, местная вытяжка, герметичный транспорт смеси и обслуживание фильтров являются частью технологии, а не дополнительной опцией.
Вибрация, удар, резка и дробемёт создают шум. Оборудование изолируют, ограждают, блокируют двери и люки; обслуживание выполняют после остановки и предотвращения случайного пуска по правилам предприятия.
Не направляйте сжатый воздух на одежду, отливку и пол для «быстрой уборки». Такой способ поднимает мелкую пыль в рабочую зону. Применяют предусмотренную аспирацию и промышленную уборку.
Что нужно для подбора участка
- способ формовки и тип связующего;
- размеры и масса формы, опоки, отливки и литниковой системы;
- температура подачи на выбивку и требуемое время выдержки;
- программа выпуска, номенклатура и допустимые переналадки;
- прочность формы и стержней, внутренние полости;
- способ подачи, кантования, съёма и межоперационного транспорта;
- условия возврата и регенерации смеси;
- требования к обрубке, поверхности и последующему контролю;
- аспирация, уровень пола, приямки, грузоподъёмные средства и доступ для обслуживания.
Ответы инженера
Можно ли выбрать выбивную решётку только по размеру опоки?
Нет. Нужны масса, температура, прочность смеси, производительность, характер падения нагрузки и способ удаления смеси и отливки.
Когда ставить дробемёт — до или после обрубки?
Зависит от геометрии и принятого маршрута. Очистка может открыть линию реза, но крупная литниковая система ухудшает доступ дроби и увеличивает массу загрузки. Решение проверяют на конкретной номенклатуре.
Почему отливки повреждаются в барабане?
Они сталкиваются друг с другом и рабочими органами. Причиной могут быть неподходящая геометрия детали, перегрузка, режим вращения, слишком долгий цикл или неверно выбранный тип установки.
