Литьё по газифицируемым моделям: где решается качество отливки

В ЛГМ модель не вынимают из формы. Она остаётся в сухом песке и уступает место металлу прямо во время заливки. Звучит просто, но результат зависит от согласованной работы модели, покрытия, песка, вакуума и потока расплава.

Модель остаётся в форме до прихода металла

Литьё по газифицируемым моделям (ЛГМ), или lost foam casting, — процесс с разовой моделью из вспененного полимера. Модель покрывают огнеупорным газопроницаемым составом, помещают в опоку, окружают сухим несвязанным песком и оставляют внутри до заливки.

Горячий металл разрушает и вытесняет материал модели, постепенно занимая её объём. Покрытие отделяет металл от песка, сохраняет поверхность будущей отливки и пропускает продукты разложения модели. Сухой песок поддерживает тонкий слой покрытия снаружи, а разрежение помогает удерживать форму и организовать отвод газов.

Главное достоинство процесса — возможность получать сложную геометрию без обычного разъёма формы и, во многих случаях, без отдельных стержней. Но отливка повторит не только полезный контур, а также вмятину, неплотный клеевой шов или деформацию модельного блока. В ЛГМ качество металла начинается с качества пенополистирольной модели.

ЛГМ нельзя путать с ЛВМ, полной формой и V-процессом

Различие определяет состав всей линии. Для рассматриваемой вакуумной линии ЛГМ нужны модельный участок, покрытие и сушка, вакуумные опоки, многоосное виброуплотнение и контур сухого песка. Набор оборудования обычной формовочной линии нельзя просто дополнить вакуумным насосом.

От гранулы до отливки: двенадцать связанных операций

1. Анализ детали. Определяют сплав, положение отливки, направление заполнения, припуски, усадку, модельные разъёмы и литниково-питающую систему.
2. Предвспенивание. Гранулы EPS или другого утверждённого модельного материала доводят паром до установленной плотности.
3. Дозревание гранул. Давление внутри ячеек выравнивается, удаляется часть влаги и стабилизируются свойства сырья.

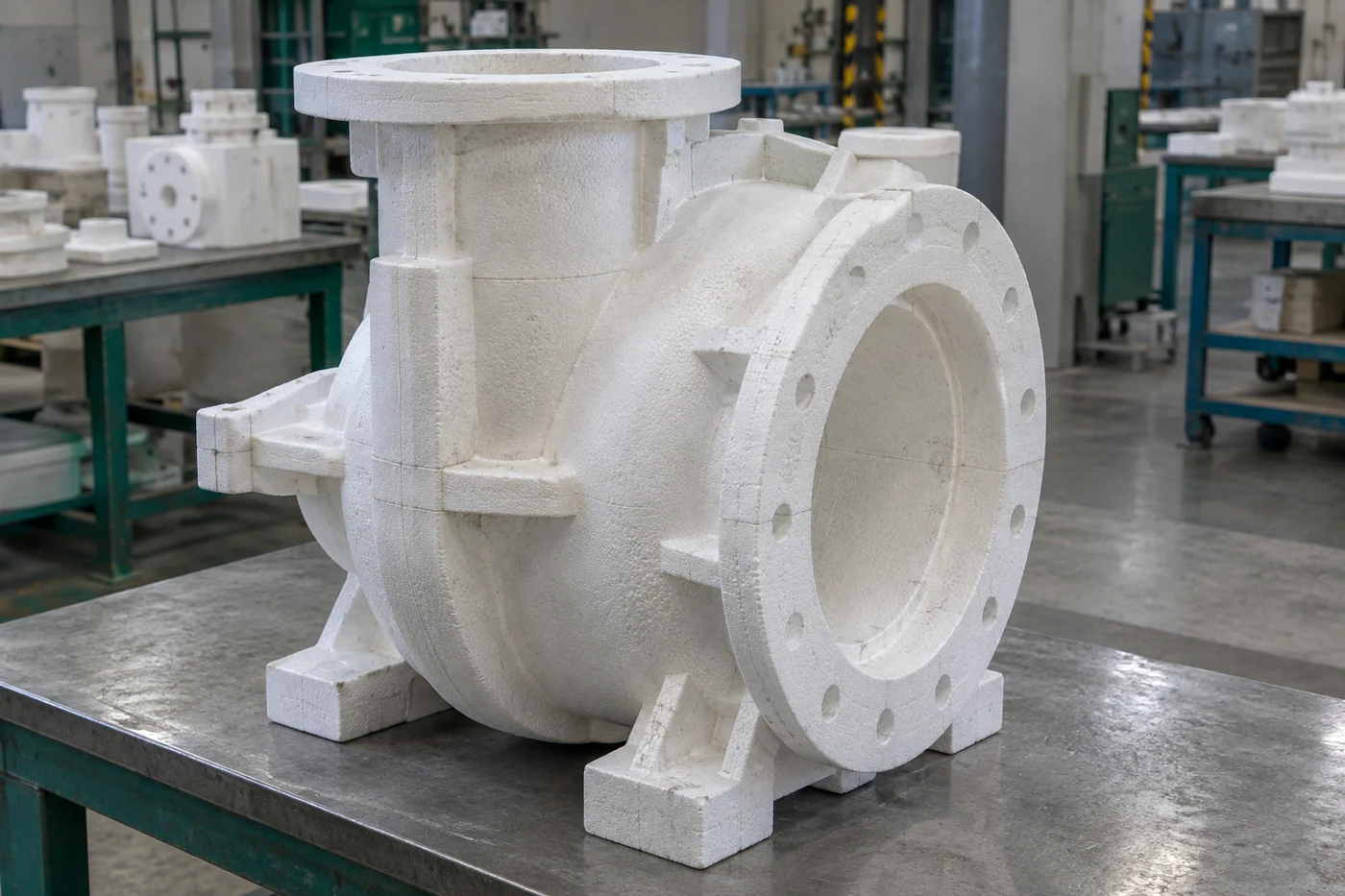

4. Получение модели. Серийные модели формуют в алюминиевой пресс-форме; единичные и крупные заготовки можно вырезать на станке с ЧПУ.
5. Стабилизация модели. После формования модель выдерживают до стабильных размеров и влажности.

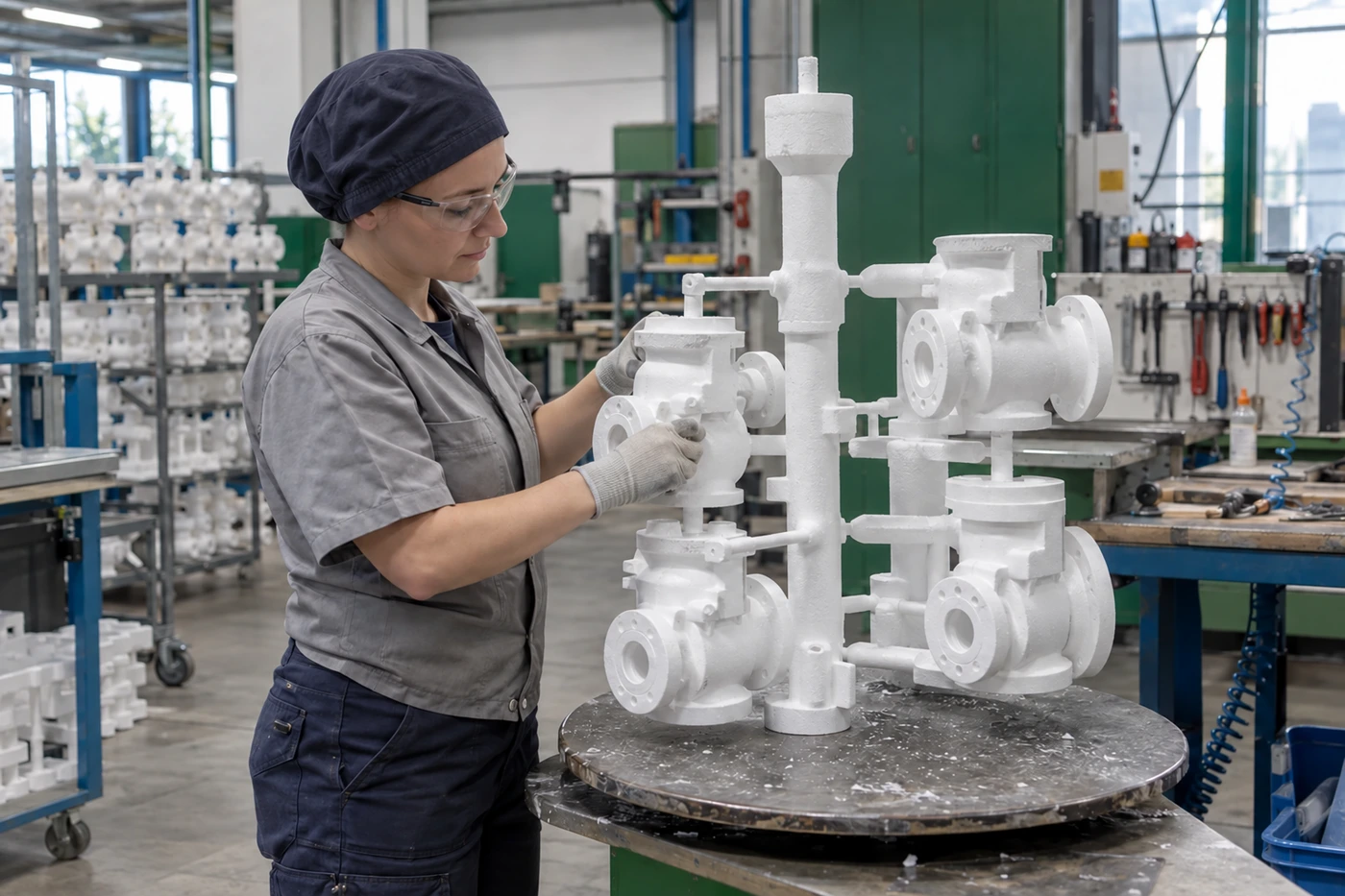

6. Сборка блока. Части модели и литниковые элементы соединяют клеем, не оставляя наплывов и открытых щелей.
7. Покрытие. Блок погружают, обливают или окрашивают огнеупорной суспензией с заданной вязкостью и газопроницаемостью.
8. Сушка. Покрытие полностью высушивают, не перегревая и не деформируя модель.
9. Формовка. Блок устанавливают в опоку, послойно засыпают сухим песком и уплотняют вибрацией.
10. Вакуумирование и заливка. Проверяют герметичность, включают рабочий режим разрежения и заливают металл по технологической карте.
11. Охлаждение и разгрузка. Вакуум удерживают предусмотренное картой время, затем опоку кантуют над приёмной решёткой.
12. Финишные операции. Отделяют литники, очищают поверхность, выполняют термообработку, контроль и механическую обработку, если они требуются.

Плотность модели — это компромисс, а не максимальное значение

Модель должна быть достаточно прочной, чтобы пережить извлечение из пресс-формы, сборку, окраску и виброуплотнение. Одновременно лишняя масса полимера означает больше продуктов разложения перед фронтом металла. Поэтому целевую плотность назначают под сплав, толщину стенки, конструкцию модели и способ формования.

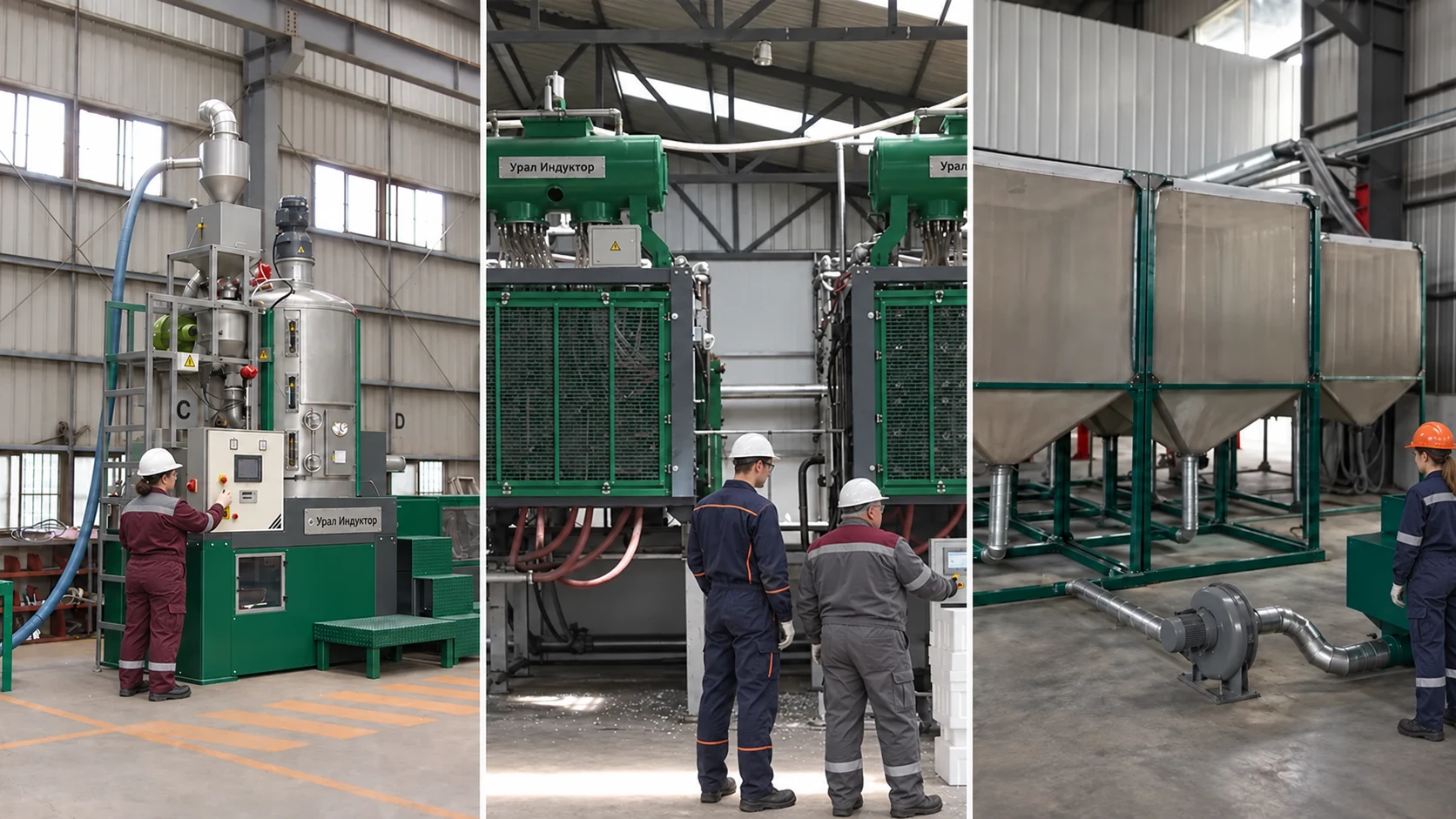

Предвспениватель УИ-П-45 имеет паспортную производительность 60–80 кг/ч и диапазон плотности после вспенивания 18–30 кг/м³. Эти числа характеризуют оборудование, но не заменяют технологическую карту конкретной отливки.

Для серийной продукции применяют пресс-автоматы УИ-П: гранулы загружаются в оснастку, повторно расширяются паром и спекаются. Линейка включает пять типоразмеров с максимальным размером формы от 800 × 730 до 1480 × 1180 мм. Резка нагретой струной удобна для опытных, единичных и крупногабаритных моделей, но качество поверхности и точность сборки всё равно проверяют до нанесения покрытия.

Покрытие одновременно тормозит металл и выпускает газы

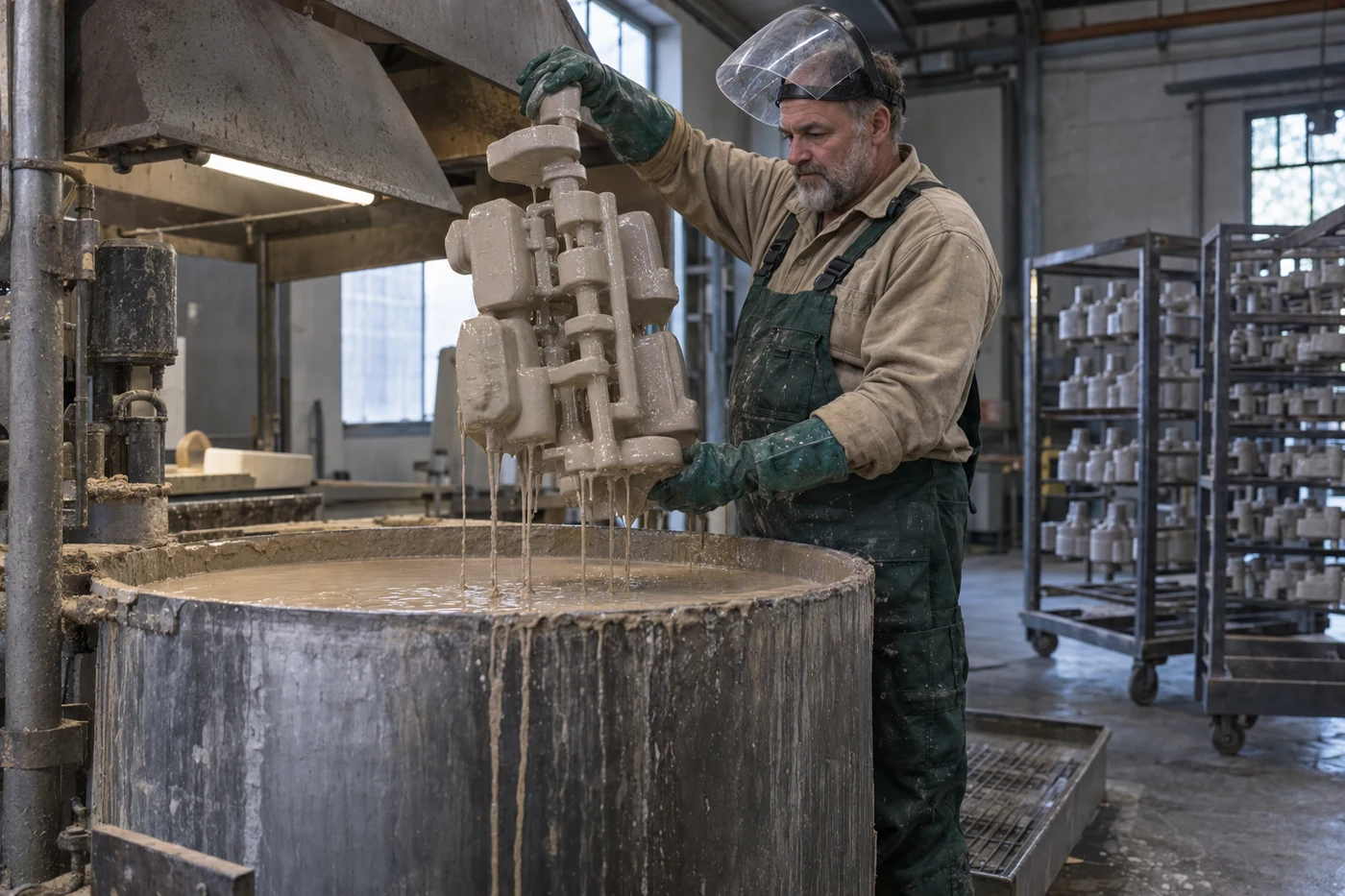

Огнеупорное покрытие должно закрыть модель сплошным слоем, противостоять проникновению металла и при этом пропустить продукты разложения полимера. Если слой слишком плотный или плохо проницаемый, газ задерживается у фронта металла и заполнение замедляется. Если слой слабый, неоднородный или имеет непрокрасы, возрастает риск пригара, проникновения металла в песок и повреждения поверхности.

Вязкость суспензии, плотность, температура, время стекания и состояние перемешивания проверяют по принятой методике. Красомешалка RC-5 поддерживает активное перемешивание и может последовательно работать с несколькими ёмкостями. Однако качество слоя определяет не название машины, а стабильность состава, способ нанесения и полная сушка.

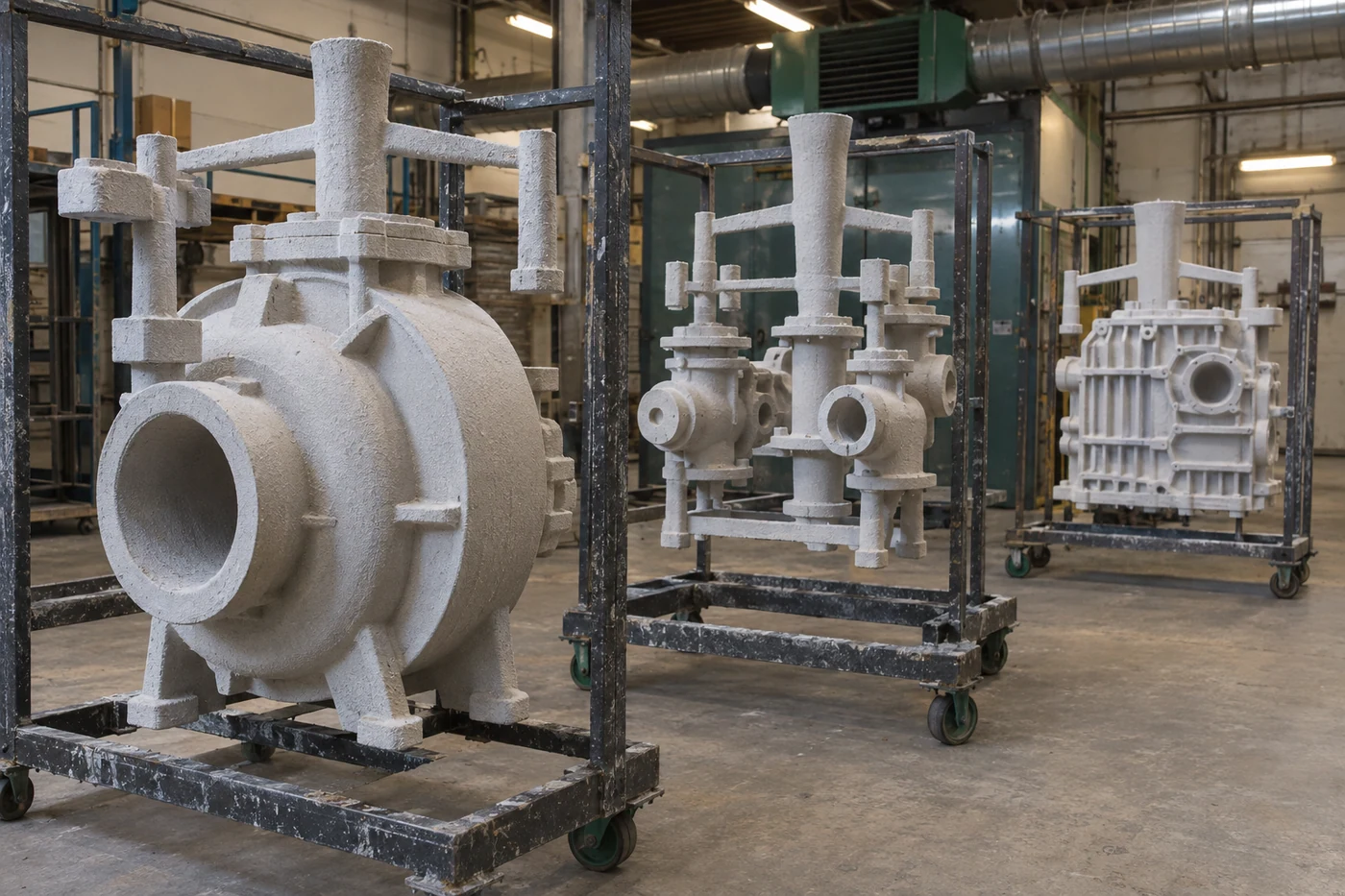

Сушильная зона должна удалять влагу из покрытия и модели без коробления. Время выдержки не назначают «по часам вообще»: оно зависит от толщины слоя, конфигурации блока, температуры, относительной влажности и движения воздуха. К заливке допускают только полностью высушенный блок.

Песок должен заполнить полости, не сломав модель

В ЛГМ используют сухой свободносыпучий песок без обычного связующего. Его зерновой состав, форма зерна, содержание пылевидной фракции, влажность и температура влияют на подвижность, газопроницаемость и качество поверхности.

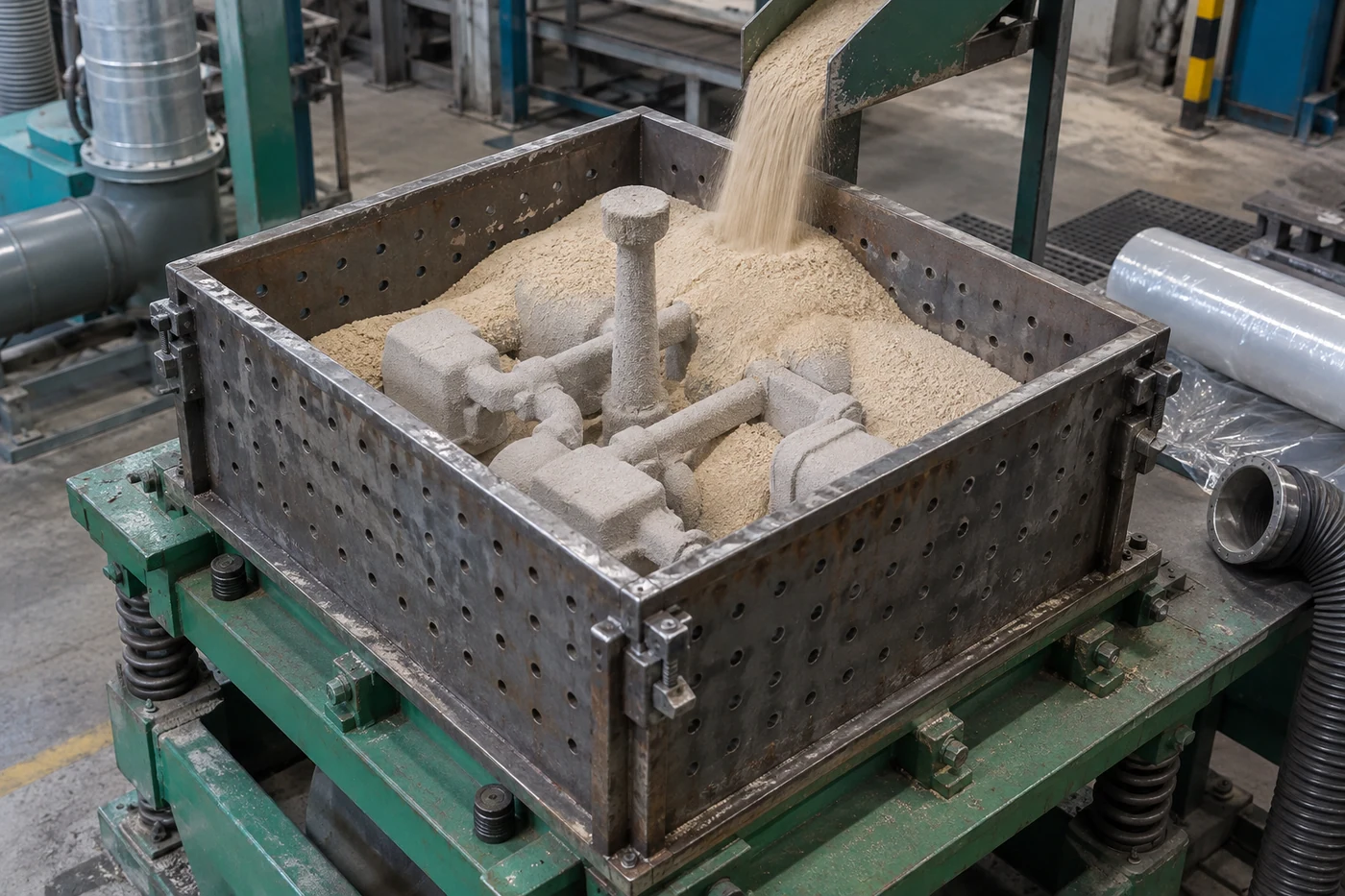

Песок подают слоями, а режим вибрации меняют по этапам заполнения. Полости модельного блока ориентируют так, чтобы песок мог войти в них под действием тяжести и вибрации: на заполнение восходящих узких каналов одной силой тяжести рассчитывать нельзя; ориентацию модели и режим виброуплотнения проверяют на пробной формовке. Слишком слабая вибрация оставляет рыхлые зоны, слишком сильная способна деформировать модель, разрушить клеевой шов или вызвать неравномерную плотность.

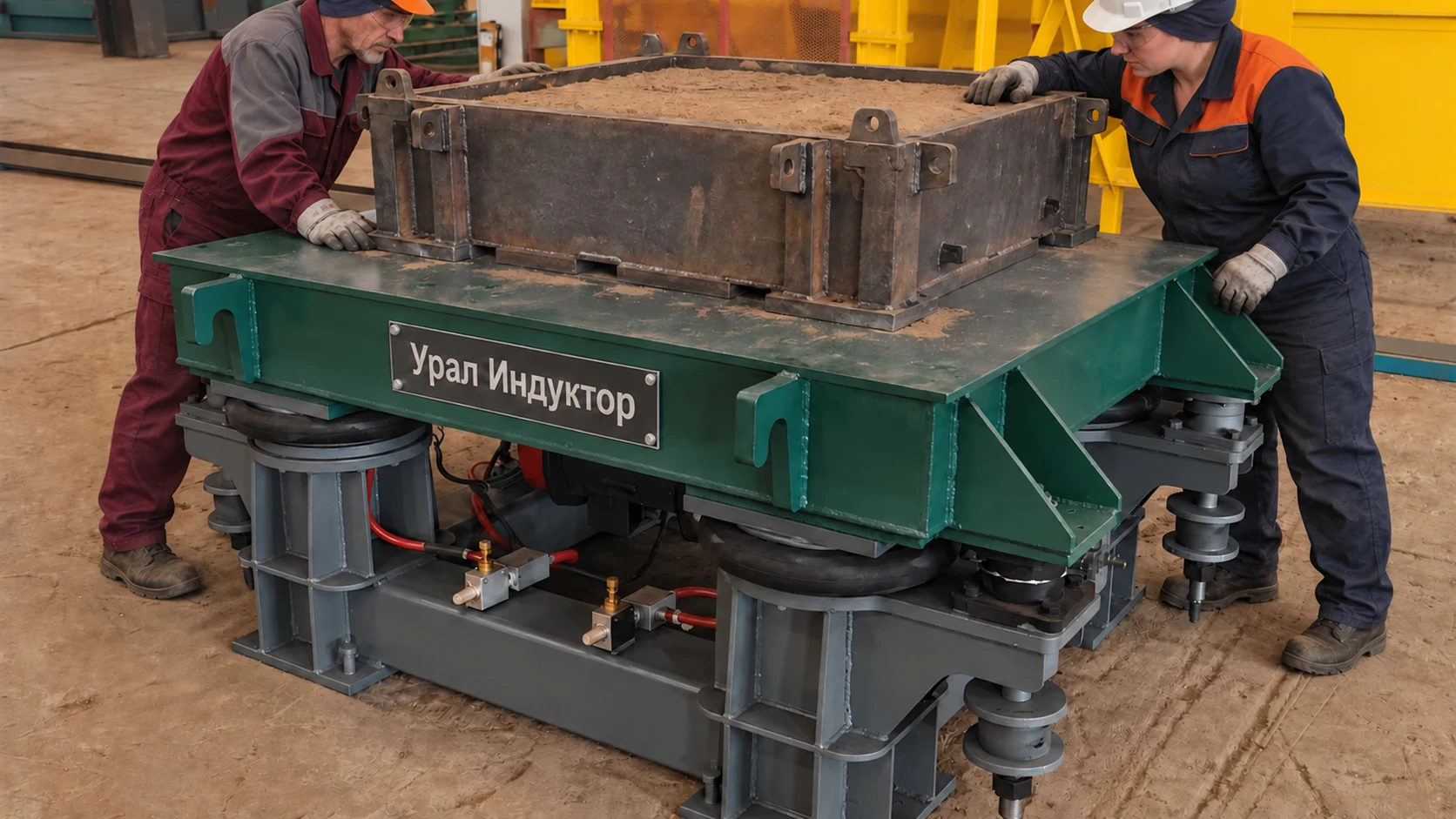

Трёхмерный вибростол УИ-ВБ-5 передаёт колебания по трём пространственным осям; размер стола составляет 1500 × 1500 мм, грузоподъёмность — 5 т. Рядом с ним работает вакуумная опока серии УИ-О. Каталог содержит 13 базовых размеров — от 600 × 600 × 600 до 2500 × 2000 × 2000 мм.

От модели до заполненной опоки: примеры операций ЛГМ

На фотографиях показаны разные стадии белого и формовочного участков. Они помогают увидеть последовательность процесса, но не задают универсальную конструкцию модельного блока или режим вибрации: эти решения принимают под конкретную отливку.

Вакуум поддерживает форму, но не исправляет неверную технологию

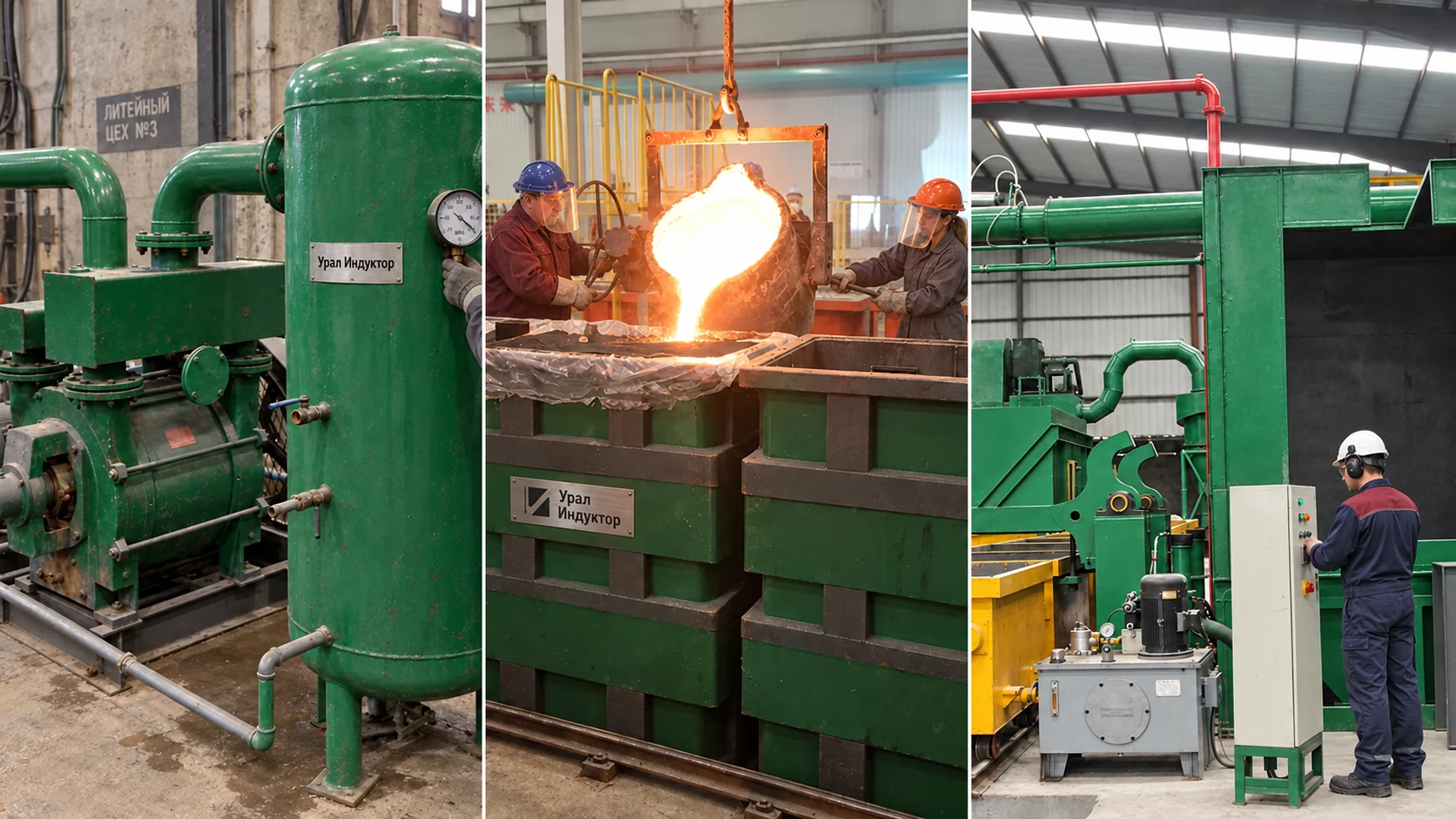

Перед заливкой проверяют соединения, арматуру, состояние сеток вакуум-проводов, герметичность опоки и фактическое разрежение. Рабочую уставку назначает технолог по результатам испытаний. Максимальное разрежение −0,1 МПа, указанное для систем УИ-СК, является характеристикой оборудования, а не универсальным режимом заливки.

Скорость заполнения определяется не одним вакуумом. На неё одновременно влияют температура и металлостатический напор расплава, площадь сечений литников, плотность и качество спекания модели, клеевые швы, проницаемость покрытия и песка. Увеличение разрежения без разбора причин может изменить поток металла, усилить проникновение в песок или замаскировать негерметичность.

Для чугуна, стали и цветных сплавов применяют разные модельные материалы, покрытия, литниковые схемы и режимы. Подготовку расплава рассматривают отдельно в статье об индукционной плавке металлов.

На разгрузке песок отделяют от отливки и возвращают в оборот

После предусмотренной выдержки опоку перемещают к разгрузочному посту. Кантователь фиксирует корпус и наклоняет его над приёмной решёткой. Сухой несвязанный песок проходит через решётку в закрытый транспортный тракт, а отливка или модельный куст остаётся сверху для отдельного удаления краном либо манипулятором.

Это не та же операция, что выбивка формы из ХТС. В песке ЛГМ нет химического связующего, которое нужно разрушать механической регенерацией. Но возврат всё равно требует удаления металлических включений, комков покрытия и пыли, контроля зернового состава, просева и охлаждения. Горячий песок нельзя без проверки возвращать к пенополистирольным моделям: он способен размягчить или деформировать их ещё до заливки.

Производительность транспортёров, сит, охладителя, элеватора и бункеров рассчитывают по пиковой массе песка при разгрузке одной опоки, а не только по среднему часовому выпуску отливок. При разных сплавах и покрытиях предусматривают правила разделения потоков и лабораторного контроля.

Контроль строят вокруг модели, покрытия, песка и заливки

Для поиска причин брака параметры связывают с номером модельного блока, партией гранул и покрытия, опокой, плавкой и временем заливки. Один замер вакуума или фотография дефекта без этой истории редко дают надёжный ответ.

Дефект ЛГМ рождается на границе нескольких процессов

Внешне похожие дефекты могут иметь разные причины. Сначала собирают факты, затем меняют один фактор и повторяют контролируемую плавку. Одновременная корректировка температуры, вакуума, покрытия и литников лишает эксперимент диагностической ценности.

Линию ЛГМ подбирают от отливки, а не от списка машин

• Номенклатура: сплавы, масса и габариты отливок, минимальная стенка, внутренние каналы, припуски и требования к поверхности.
• Программа: годовой и сменный выпуск, размер партии, частота переналадки, число блоков на опоку и такт заливки.
• Модели: EPS, сополимер или другой материал, диапазон плотности, способ получения, количество склеек и время стабилизации.
• Покрытие: состав, способ нанесения, расход, метод контроля и площадь сушильной зоны.
• Формовка: размеры и масса опоки с песком, схема её перемещения, число осей вибрации и последовательность засыпки.
• Вакуум: число одновременно подключённых опок, объём системы, потери в трубопроводах, резервирование и очистка газа.
• Песок: тип, зерновой состав, масса на опоку, пиковый поток после разгрузки, требуемое охлаждение и аспирация.
• Плавка: тип печи, ковш, расстояние до заливки, запас металла и синхронизация с готовностью формы.
• Площадка: крановые маршруты, фундаменты, высоты, пар, вода, водоподготовка, электроэнергия, сжатый воздух и вентиляция.

Белый и чёрный участки имеют разные опасности

На модельном участке учитывают горючесть вспенивающего агента и полимерного сырья, пар, горячие поверхности, давление, подвижные части прессов и накопление статического заряда. Нужны предусмотренные проектом вентиляция, контроль источников воспламенения, исправные блокировки, заземление и порядок хранения сырья.

На формовочном участке основными рисками становятся пыль песка и покрытия, вибрация, грузоподъёмные операции, вакуумные трубопроводы и движение опок. Точки пересыпки и разгрузки закрывают и подключают к аспирации; уборку выполняют способом, который не поднимает пыль обратно в воздух.

При заливке работают только по утверждённой карте и из-за ограждения опасной зоны. Опока, рукава, арматура и вытяжка должны быть готовы до подхода ковша. Присутствие влаги в модели, покрытии, песке, ковше или инструменте рядом с расплавом недопустимо. Пиролизные газы улавливают местной вытяжкой и обрабатывают в соответствии с проектом участка.

Перед обслуживанием пресса, вибростола, кантователя, транспортёра, вакуумной системы и пылеуловителя оборудование отключают от электрической, гидравлической, пневматической, паровой и механической энергии по процедуре предприятия.
