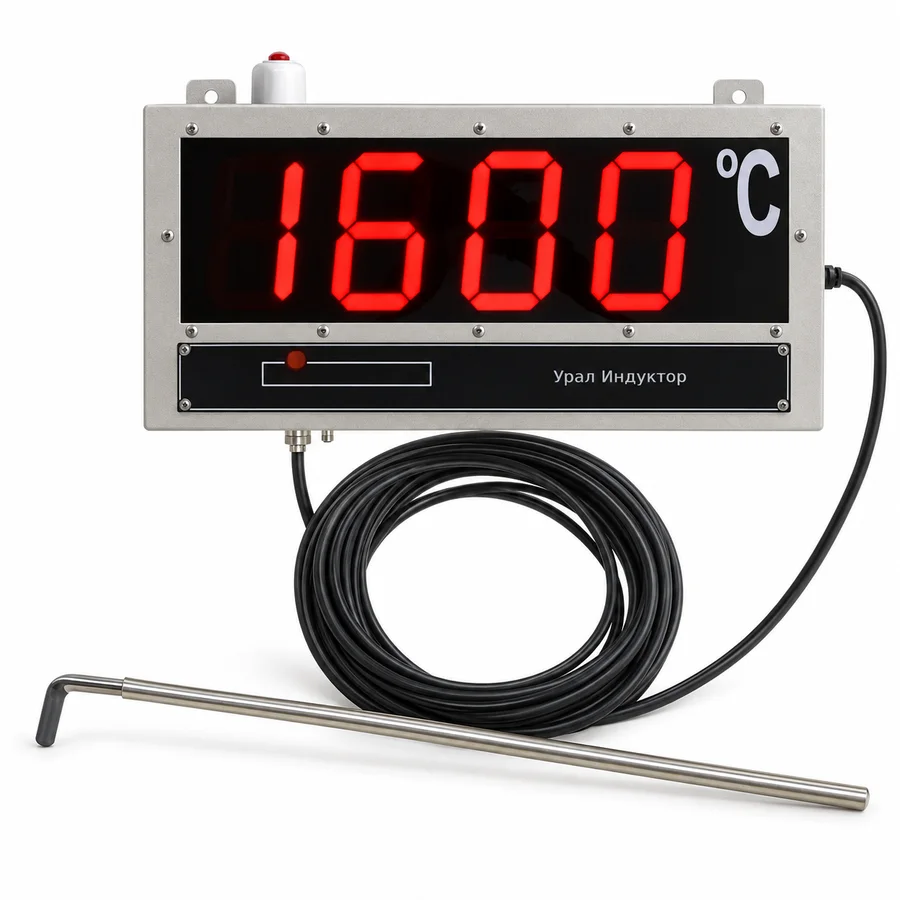

Проводной измерительный пост с большим цифровым табло.
Стационарный измеритель температуры расплава с табло
- Метод: погружная термопара
- Связь со штангой: проводное подключение
- Размещение: стационарное табло
Описание
Контактная система для постоянного измерительного поста. Штанга подключается кабелем, а результат выводится на крупное табло, доступное для наблюдения оператору и мастеру участка.
Параметры и комплектация
| Метод | Погружная термопара |
|---|---|
| Связь со штангой | Проводное подключение |
| Размещение | Стационарное табло |
| Питание табло | 220 В переменного тока по техническому описанию |
| Шаг индикации | 1 °C; шаг отображения не определяет погрешность |
| Кабель, разъём, штанга | Исполнение согласуется при заказе |
При заказе уточняют тип термопары, длину и тип кабеля, разъём и способ крепления табло. Схему подключения и параметры измерительной цепи проверяют по документации комплекта.
Результат виден не только оператору
Крупное табло удобно на участке с постоянной точкой замера. Оператор измеряет температуру у металла, а мастер и бригада видят результат на одном индикаторе.
Для проводной системы заранее определяют маршрут кабеля. Он не должен натягиваться, попадать на горячие поверхности или пересекать пути перемещения ковшей и транспорта.
Размещение и кабельный маршрут
До заказа отметьте на плане точку замера и положение табло. Проверьте обзор, освещение, близость источников тепла и доступ для обслуживания. Высоту крепления выбирают так, чтобы показание читалось с рабочих мест.
Кабель должен подходить к сигналу применяемой термопары. Нельзя произвольно удлинять цепь обычным проводом или заменять разъём без проверки полярности и компенсационных соединений. Схему подключения подтверждают по документации выбранного исполнения.
Отображение температуры и управление печью — разные задачи
Табло показывает результат замера, но наличие индикации не означает автоматическое управление мощностью печи или блокировку заливки. Если требуется интеграция с системой управления, отдельно согласуют интерфейс, формат данных и логику обработки неисправностей.
При приёмке проверяют показания, сигнал окончания замера и реакцию на обрыв цепи. Допустимые отклонения и порядок проверки закрепляют в техническом задании.
Для начала нужны
- Металл и диапазон температур
- План с точкой замера и местом табло
- Требуемая длина кабеля и штанги
- Необходимость передачи данных и метрологические требования
Для плавильного участка: индукционные плавильные печи и сталеразливочные ковши.
Связанные приборы и расходники
- Переносной измеритель температуры расплава — Замеры у печи и ковша без стационарного табло.
- Беспроводная система измерения температуры расплава — Переносной измерительный блок передаёт результат на табло.
- Погружные термопары и измерительные штанги — Совместимый наконечник, контактный узел и штанга для расплава.
Вопросы о подборе
Если не нашли ответ — позвоните, инженер разберёт вашу задачу.
Можно ли перенести табло дальше от печи?
Возможность зависит от согласованной длины и типа кабеля, условий прокладки и схемы подключения. Расстояние уточняют до изготовления комплекта.
Чем отличается от беспроводной системы?
У этой системы штанга соединена с прибором кабелем. В беспроводном варианте измерительный блок передаёт результат на отдельный приёмник.
