Расходники и принадлежности

Погружные термопары и измерительные штанги

Сменная погружная термопара, контактная головка и штанга соединяют прибор с расплавом. При замене расходников необходимо совпадение не только размеров, но и электрических характеристик всей цепи.

Параметры и комплектация →Запросить подбор →

Цена по запросу

комплект под вашу задачу

Назначение

Контактное измерение температуры расплава

Расходная часть

Погружной термопарный наконечник

Многоразовая часть

Штанга и контактный узел выбранного исполнения

Параметры и комплектация

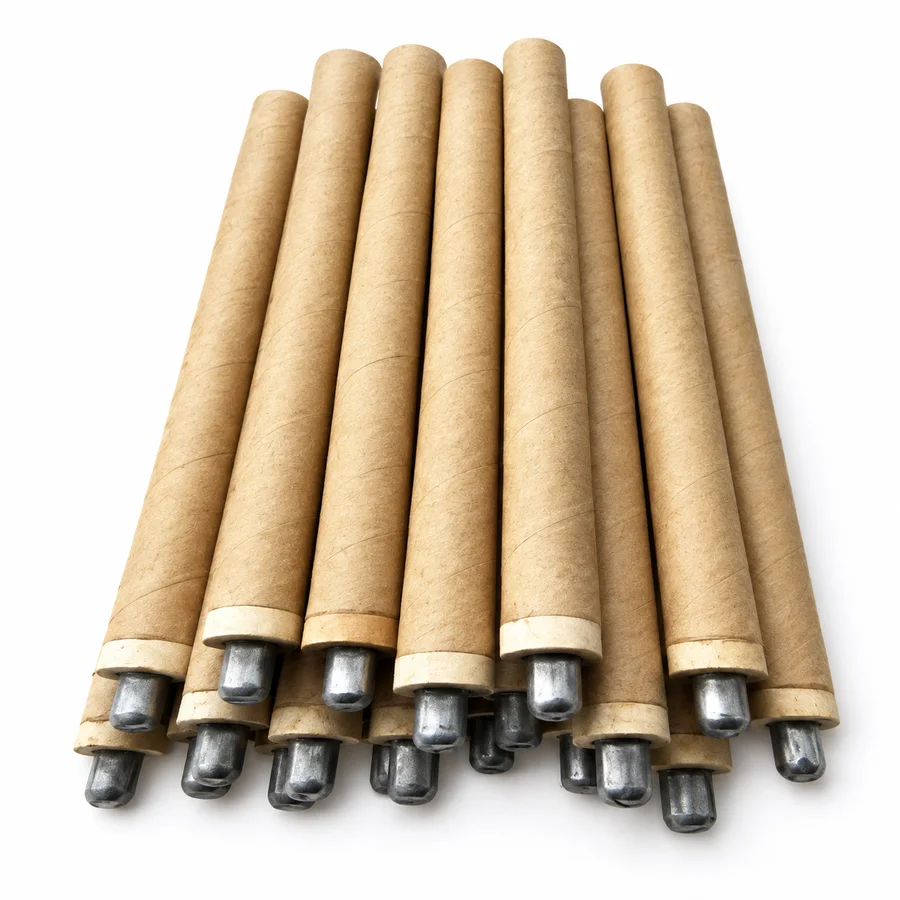

Одноразовые погружные термопары в бумажных защитных трубках — Сменные погружные термопары; штанга и контактная головка подбираются отдельно.

Основные параметры и условия подбора
Назначение	Контактное измерение температуры расплава
Расходная часть	Погружной термопарный наконечник
Многоразовая часть	Штанга и контактный узел выбранного исполнения
Тип термопары	Согласуется с прибором, металлом и диапазоном
Габариты и посадка	Подтверждаются образцом или чертежом
Ресурс наконечника	По инструкции конкретного изделия; повторное применение не предполагается

Совместимость проверяют по типу термопары, полярности, контактам и посадке. Длину штанги выбирают под рабочее место; количество и упаковку наконечников указывают в заказе.

Одинаковые трубки могут иметь разные датчики

Одинаковые бумажные трубки не означают одинаковую конструкцию датчика. Наконечники могут различаться типом термопары, полярностью, контактами и рабочим температурным интервалом.

В заявке укажите тип термопары, установленный в настройках измерителя, и маркировку наконечника. Если маркировка неизвестна, пришлите снимки упаковки, обоих концов наконечника и контактной головки штанги.

Штангу выбирают по рабочему месту

Длина должна позволять выполнять принятую процедуру из предусмотренного рабочего положения. Важны конструкция печи или ковша, расположение площадки и доступ к металлу. Излишняя длина также неудобна: растёт нагрузка на оператора и риск механического повреждения.

При замене контактного узла проверяют посадку наконечника, состояние изоляции и соответствие проводников. Плохой контакт нельзя компенсировать увеличением глубины погружения или длительности выдержки.

Приёмка партии расходников

Сверить обозначение, упаковку и согласованное исполнение.
Осмотреть трубки и контактные части на повреждения.
Проверить посадку на штатной штанге.
Выполнить контрольные измерения по принятой на предприятии процедуре.
Проверить требования к сухому хранению и обращению с наконечниками.

Ресурс и расход наконечников

Глубину погружения, время замера и допустимость повторного использования нельзя переносить с одного наконечника на другой. Если изделие заявлено как одноразовое, его повторное применение не закладывают в расчёт снабжения.

Расход планируют по количеству контрольных измерений, принятому резерву и стабильности процедуры. Количество наконечников в коробке и минимальную партию подтверждают при заказе.

Для начала нужны

Прибор и установленный тип термопары
Металл и рабочая температура
Фото наконечника, контактов и упаковки
Длина штанги и потребность в расходниках

Для плавильного участка: индукционные плавильные печи и сталеразливочные ковши.

Связанные приборы и расходники

Переносной измеритель температуры расплава — Замеры у печи и ковша без стационарного табло.
Стационарный измеритель температуры расплава с табло — Проводная штанга и крупная индикация для фиксированного поста.
Беспроводная система измерения температуры расплава — Переносной измерительный блок передаёт результат на табло.

Часто спрашивают

Вопросы о подборе

Подойдёт ли наконечник к уже установленному прибору?

Совместимость подтверждается по типу термопары, контактам, посадке и документации прибора. Название «для жидкого металла» не гарантирует взаимозаменяемость.

Можно ли заказать только штангу?

Да, подбор штанги можно рассмотреть отдельно. Нужны сведения о приборе, наконечнике и рабочем месте; окончательное исполнение согласуется в предложении.

Подбор и расчёт
