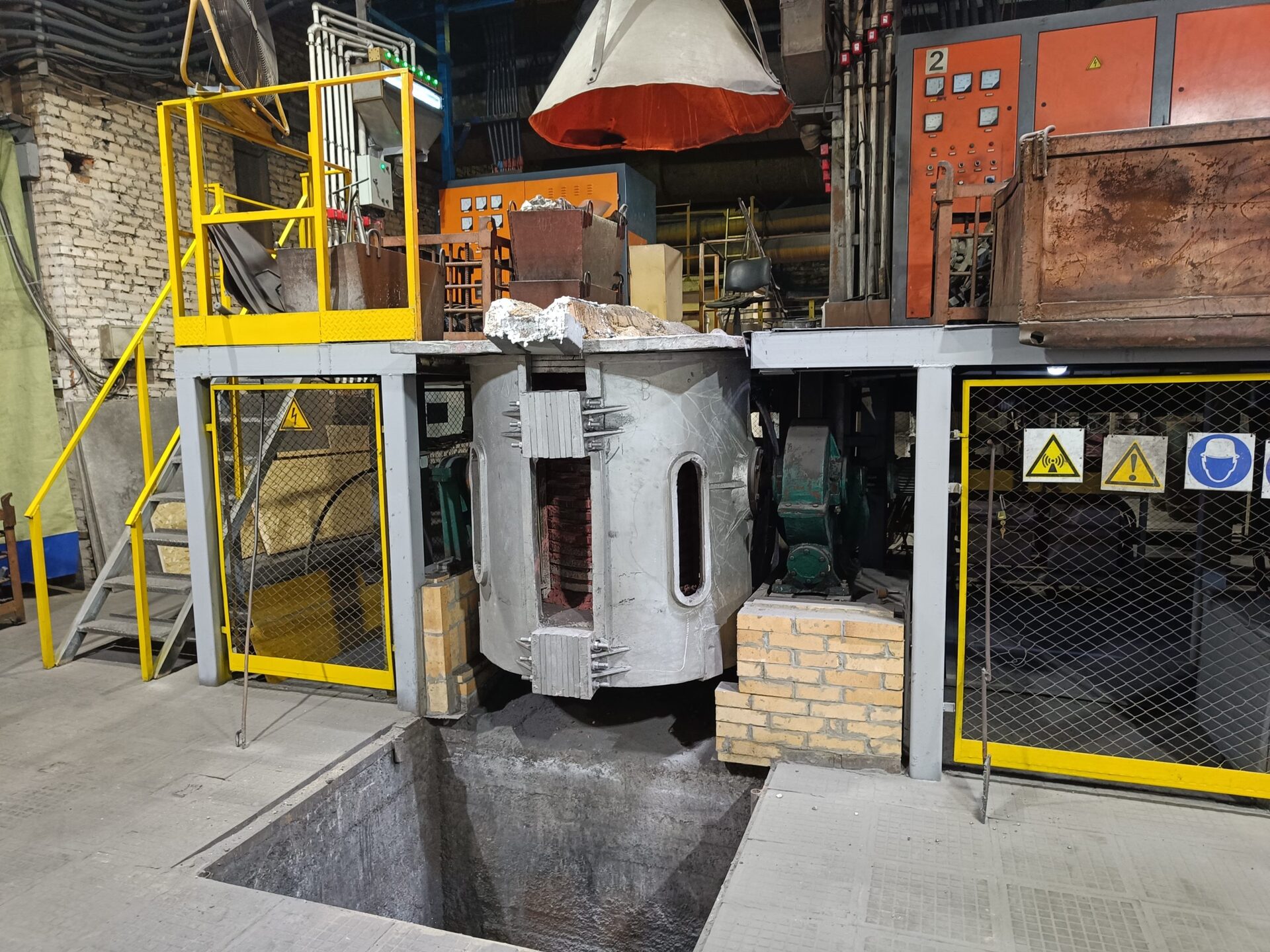

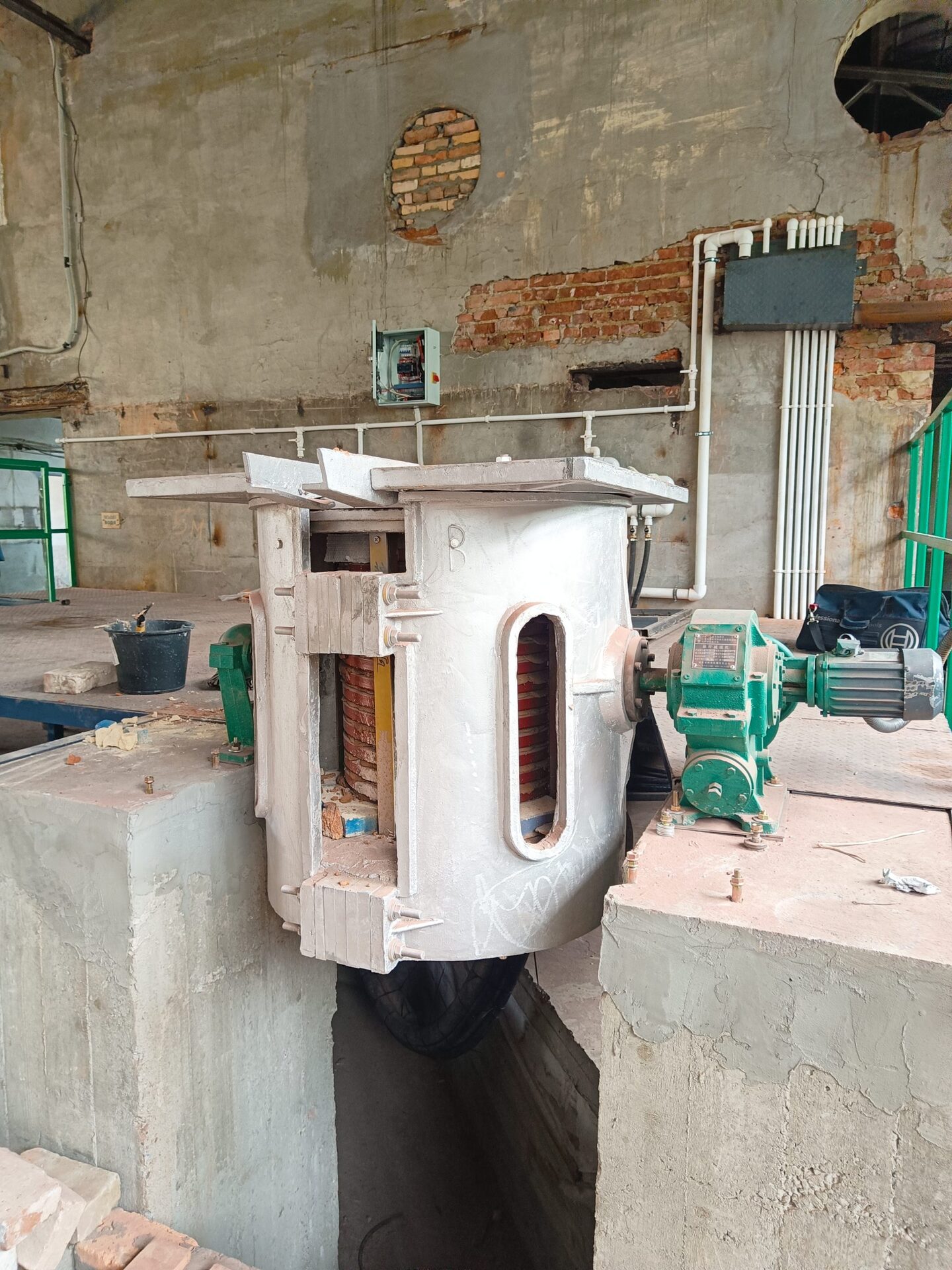

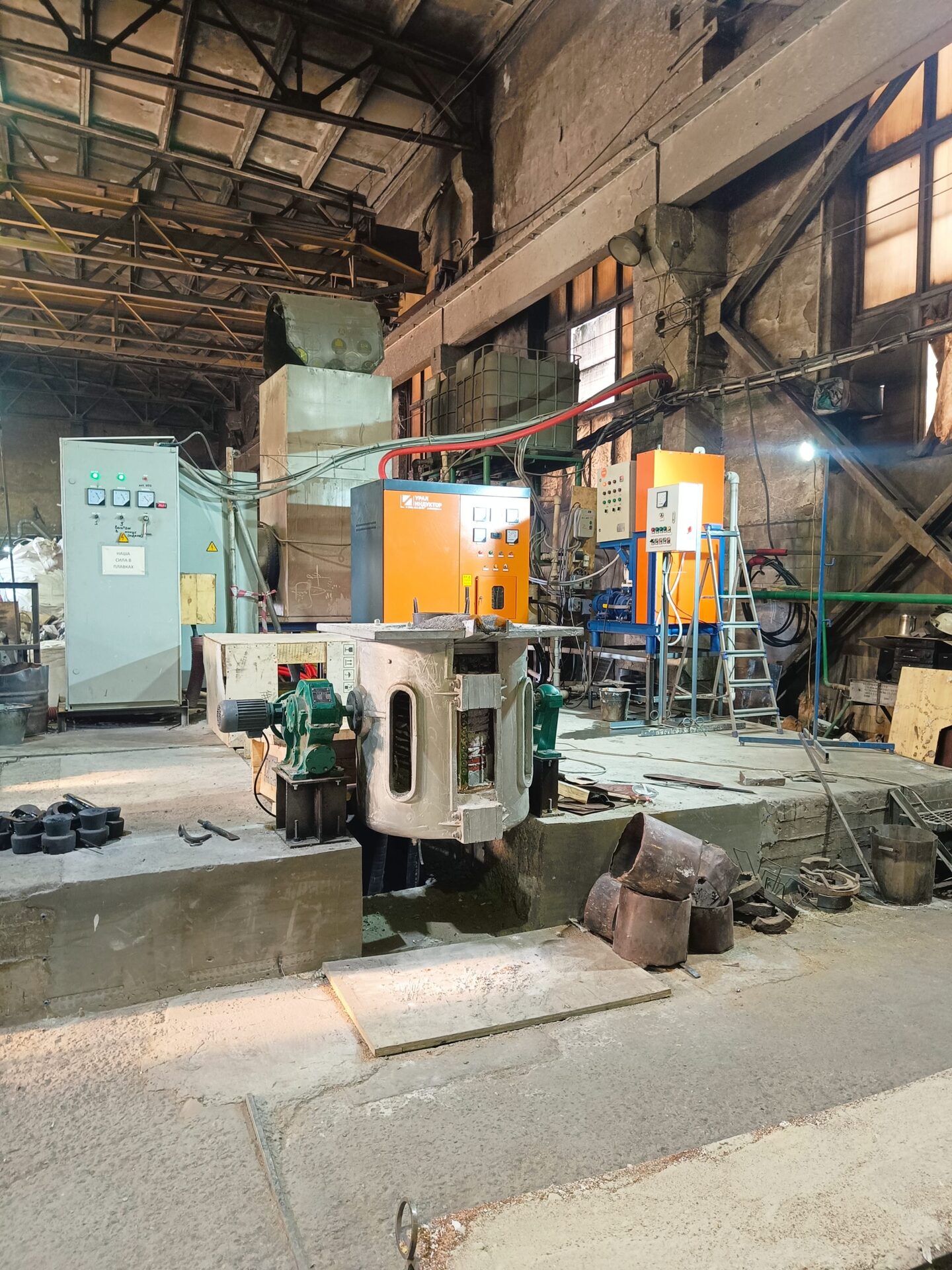

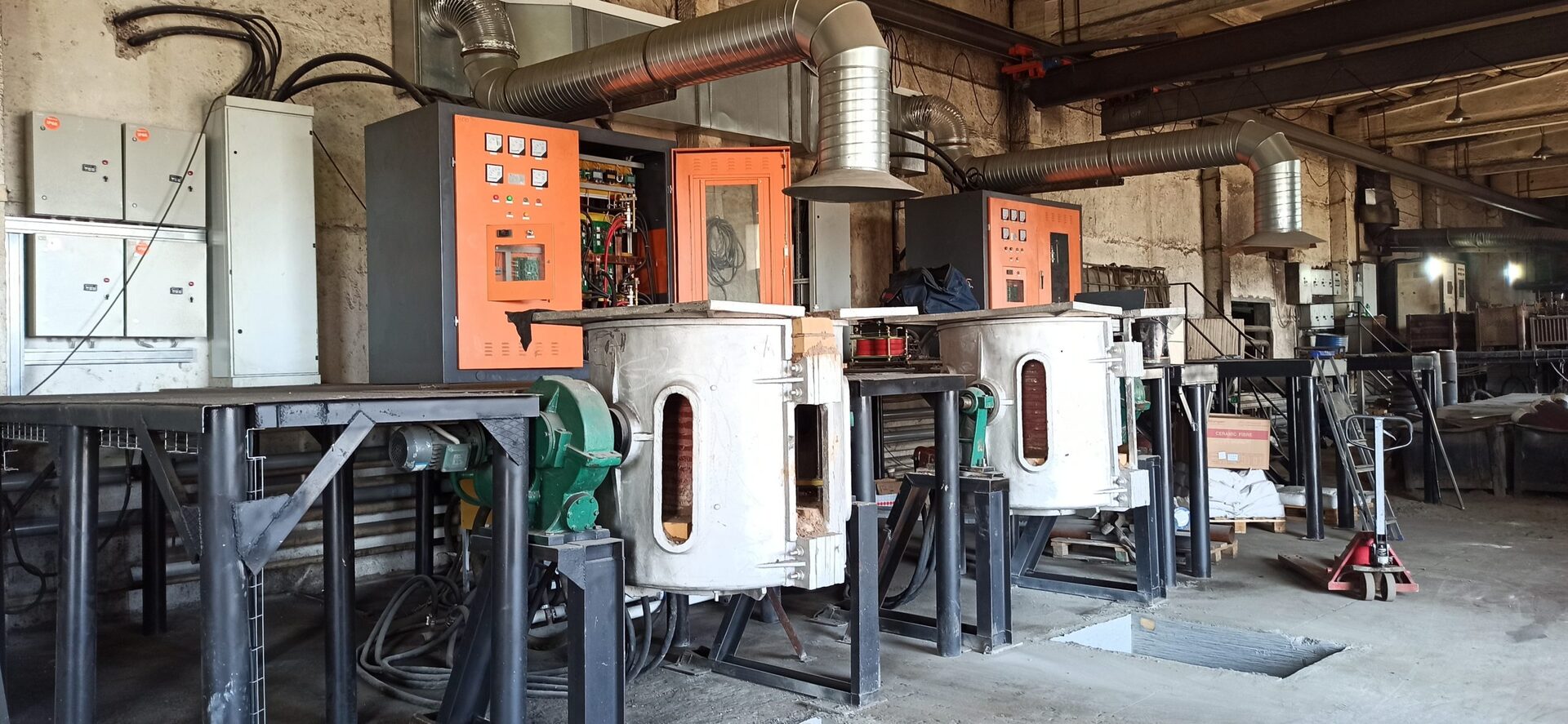

Индукционная печь УИ-0.35Т-250М для меди, латуни и бронзы на 350 кг

Описание

УИ-0.35Т-250М — тиристорная тигельная печь для открытой плавки меди, латуни и бронзы. Номинальная садка — 350 кг по меди, мощность ТПЧ — 250 кВт, типовая рабочая частота — 1 кГц. Модель рассматривают для малого и среднего серийного литья.

масса одной плавки — 350 кг по меди

силовая часть — 250 кВт; 380 / 50 В/Гц

слив металла — редукторный или гидравлический

проектный сценарий — серийной плавки меди, бронзы и согласованных марок латуни партиями по 350 кг

ТПЧ, конденсаторную батарею и водоохлаждаемые кабели для УИ-0.35Т-250М самостоятельно собираем в Миассе; гарантия — 18 месяцев.

Для чего подходит печь УИ-0.35Т-250М

Печь на 350 кг предназначена для серийного медного и бронзового литья, когда одна плавка должна закрывать укрупнённую партию форм. Для латуни проектом предусматривают местный отсос и технологию, снижающую перегрев и угар цинка.

Технические характеристики

Конструкцию постоянно совершенствуем, поэтому актуальные массу и габариты оборудования сообщаем по запросу для выбранного исполнения.

Для меди и бронзы нижний инженерный ориентир составляет от 300 кВт·ч/т при подготовленной шихте и устойчивом цикле. Для латуни расход рассчитывается отдельно с учётом состава сплава, температуры выпуска и допустимых потерь цинка. Это не гарантированное значение: фактический расход зависит от старта, состояния шихты, перегрева, выдержки и организации работы.

Инженерный смысл модели УИ-0.35Т-250М

Переход от 250 к 350 кг увеличивает требования к ковшу и синхронизации с формовочным участком. ТПЧ 250 кВт выбирают вместе с тепловым режимом конкретного сплава; переносить параметры стальной печи той же массы нельзя.

Ниже в линейке находится УИ-0.25Т-200М (250 кг, 200 кВт), выше — УИ-0.5Т-350М (500 кг, 350 кВт). Сравнение выполняют по массе разовой выдачи, полному такту, доступной мощности и стоимости инфраструктуры.

Номинал 350 кг — это масса одной расчётной плавки при проектной геометрии футеровки, а не выпуск в час. Производительность получают из полного такта; в него входят холодный или горячий старт, загрузка, плавление, шлакование, анализ, корректировка состава, перегрев, слив и подготовка следующей плавки.

По мере естественного эксплуатационного износа футеровки полезный объём рабочей полости увеличивается, поэтому фактическая масса одной плавки может стать выше номинальной; в отдельных случаях прирост относительно номинала достигает 30 %. Это не означает разрешённую перегрузку и не является критерием допустимого износа: рабочую загрузку определяют по фактическому состоянию и безопасной толщине футеровки, плотности металла, уровню ванны и запасу до борта.

Электроснабжение и охлаждение

Расчётная удельная мощность по отношению к номинальной садке — 714 кВт/т; это сравнительный, а не гарантированный показатель производительности. ТПЧ 250 кВт питается по схеме 380 / 50 В/Гц; типовая рабочая частота — 1 кГц, напряжение контура индуктора — 1500 В. Силовой ввод, трансформатор, коммутацию и качество сети проверяют до выпуска задания на подключение. Иная рабочая частота возможна по согласованию после инженерного расчёта преобразователя, колебательного контура, индуктора, тигля и режима перемешивания.

Рабочее давление охлаждения тиристорного комплекса — 0,2 МПа (около 2 бар). Требуемый расход, теплоотвод и точки контроля уточняются для согласованного исполнения; это рабочее давление, а не давление опрессовки.

Для предварительной оценки питающей линии от распределительного устройства заказчика или вторичной обмотки преобразовательного трансформатора до входа УИ-0.35Т-250М при длине трассы не более 30 м: расчётный ток ≈ 409 А при 380 В; с запасом 10 % ≈ 450 А; расчётный ориентир суммарного сечения меди ≈ 150 мм² на фазу при расчётной плотности тока не более 3 А/мм²; количество параллельных кабелей и сечение каждой отдельной жилы определяет проектировщик заказчика. Расчётная методика: P / (1,732 × U × 0,93), затем запас 10 % по току; для публикуемого ориентира суммарной меди принята расчётная плотность не более 3 А/мм². Коэффициент 0,93 — допущение предварительной оценки; фактические КПД и коэффициент мощности ТПЧ необходимо подтвердить по его документации. Это не готовая марка или схема кабеля. Фактическое число параллельных кабелей и номинальное сечение каждой жилы выбирает проектировщик по допустимому току конкретного кабеля, температуре и способу прокладки, группировке, гармоникам, падению напряжения, защите и току короткого замыкания; итоговое сечение может быть увеличено. PE и вспомогательные потребители рассчитываются отдельно. Масса плавки сама по себе сечение питающей линии не определяет.

Мощность УИ-0.35Т-250М разрешается только при подтверждённых протоке, давлении и температуре охлаждающей жидкости. Защитное заземление, аварийное отключение и коммутационный аппарат с видимым разрывом входят в проект подключения.

Металлургические ограничения

Температура выпуска назначается по марке сплава и способу разливки. Необоснованная выдержка увеличивает окисление, расход энергии и, для цинксодержащих сплавов, потери компонента.

Работа с уменьшенной садкой на УИ-0.35Т-250М допускается только после проверки уровня ванны, электрического согласования и режима перемешивания. Произвольное недогруженное состояние не принимается как штатное.

Футеровка и расходные материалы

Для УИ-0.35Т-250М футеровку нельзя выбирать только по обозначению модели или массе садки. Для чистой меди и оловянных бронз рассматривают кремнеземистую либо высокоглиноземистую/муллитовую рабочую массу; для некоторых медных процессов возможна высокоглиноземистая система с карбидом кремния после проверки совместимости. Для медно-никелевых и медно-железных сплавов предварительно рассматривают высокоглиноземистую шпинельную систему. Для латуни выбор уточняют по содержанию цинка, флюсам, температуре и выдержке; требуется местная вытяжка для паров и аэрозолей цинка.

УралИндуктор может подобрать и поставить комплект под согласованный режим медь/латунь/бронза: рабочую массу, защиту катушки, разделительный слой, материалы верха и носка, ремонтную смесь, шаблон и резерв. Марка, количество, уплотнение, сушка и спекание — по расчёту и инструкции производителя. Увеличение загрузки по мере износа футеровки до 30 % не является целью работы или критерием безопасной толщины.

Комплектность и границы поставки

Окончательный состав УИ-0.35Т-250М фиксируется спецификацией. Базовая рабочая схема тиристорного комплекса: ТПЧ — конденсаторная батарея — один подключённый плавильный узел. В базовую поставку входит один плавильный узел. Для малых и средних мощностей типично применяются четыре водоохлаждаемых кабеля внутреннего высокочастотного контура: два между ТПЧ и батареей и два между батареей и плавильным узлом. В мощных и многопульсных комплексах их число, сечение и длина определяются расчётом. Второй плавильный узел предлагается как рекомендуемый резерв и отдельная опция. Одновременная работа двух узлов от одного ТПЧ не предусмотрена; переключение выполняется при снятом напряжении по установленному регламенту. Сетевой ввод до ТПЧ является отдельной трёхфазной линией L1, L2, L3 с PE и не входит в водоохлаждаемые соединения. Охлаждение, трансформатор, вытяжка, фундамент, монтаж и ПНР перечисляются отдельными строками.

После заключения договора предоставляем паспорт согласованного исполнения и задание на фундамент и строительную подготовку. Окончательный комплект паспортов и эксплуатационной документации передаётся с оборудованием. Задание на подготовку площадки не заменяет рабочую строительную документацию: её разработка включается в договор отдельно.

назначить для УИ-0.35Т-250М схему оборотного охлаждения, контроль протока и аварийный запас;

согласовать для УИ-0.35Т-250М тигель или футеровку, способ загрузки, ковш и местную вытяжку;

закрепить исполнение слива: редукторный или гидравлический;

определить для УИ-0.35Т-250М объём ПЛК, архивации, учёта энергии и обмена с АСУ ТП;

подтвердить металл и фактическую массу выдачи для УИ-0.35Т-250М;

Производство, запуск и сервис

ООО «МТПК» самостоятельно собирает в Миассе тиристорные преобразователи частоты (ТПЧ), конденсаторные батареи и водоохлаждаемые кабели. Каждый охлаждаемый компонент отдельно испытывается на герметичность при 6 атм; после сборки при том же давлении проверяется весь контур. Перед отгрузкой комплекс проверяется под нагрузкой при мощности от 30 %; заказчик может участвовать лично или по видеосвязи по согласованной программе.

Тиристорные установки постоянно находятся в производстве; срок серийного исполнения УИ-0.35Т-250М начинается от 30 календарных дней. Точный срок зависит от исполнения и состава поставки и фиксируется в договоре. Печи до 1,5 т часто поддерживаются в наличии или производственной программе. Градирня УИГ рассчитывается и указывается отдельной позицией. ООО «МТПК» выполняет шефмонтаж, полный монтаж, ПНР, технологические плавки и обучение; гарантия — 18 месяцев.

Что указать в запросе

Для расчёта УИ-0.35Т-250М укажите марки меди, латуни и бронзы, массу плавки 350 кг или требуемое отклонение от неё, сменный выпуск, состав шихты, температуру выпуска, доступную сеть и мощность, схему цеха, охлаждение и требования к автоматизации.
