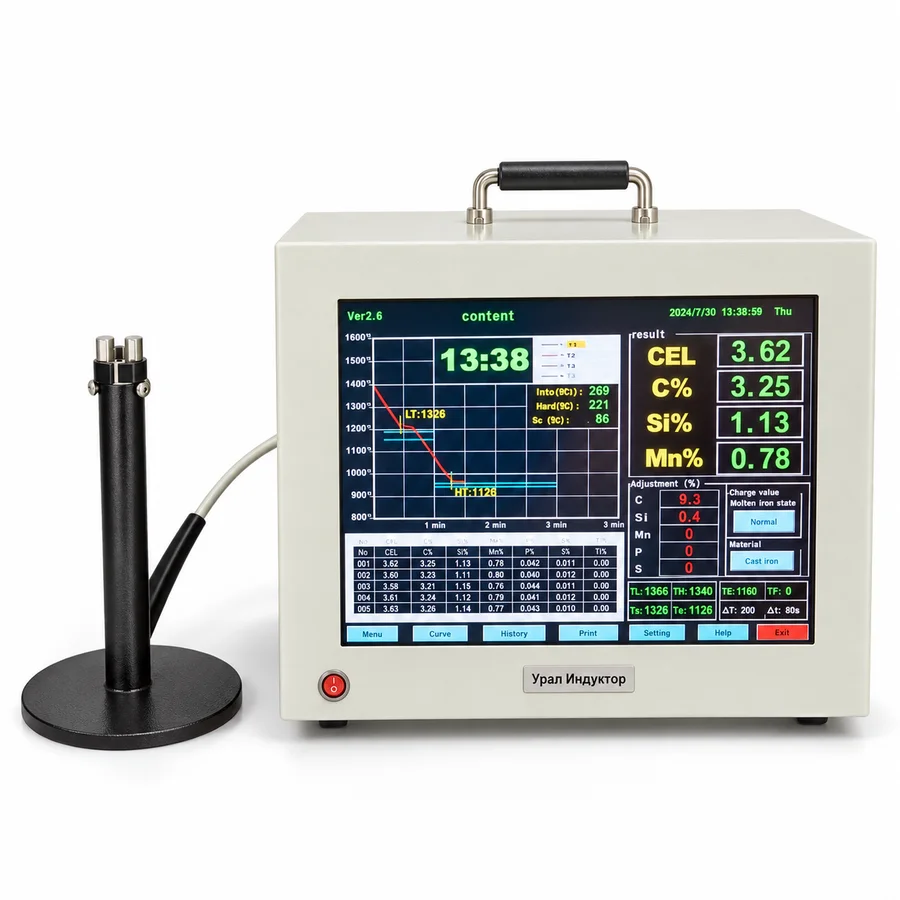

Система термического анализа чугуна с экраном
Система записывает охлаждение пробы чугуна и показывает кривую на экране. Технолог может оценить качество температурной записи, сравнить пробы и использовать расчётные параметры для контроля плавки.
комплект под вашу задачу
Температура пробы во времени
Кривая охлаждения и расчётные результаты на экране
Оперативная оценка состояния чугуна
Параметры и комплектация
| Измеряемый сигнал | Температура пробы во времени |
|---|---|
| Представление | Кривая охлаждения и расчётные результаты на экране |
| Основная задача | Оперативная оценка состояния чугуна |
| Основные параметры | C, Si, углеродный эквивалент — по согласованной методике |
| Расширенные функции | Состав программы и применимость подтверждаются отдельно |
| Комплект | Прибор, держатель, соединения, согласованные стаканчики |
Набор расчётных функций, сохранение кривых, экспорт данных и язык интерфейса уточняют для выбранной версии программы. Прогноз свойств не заменяет испытания продукции.
Зачем видеть кривую охлаждения
По графику можно увидеть ход охлаждения и характерные участки затвердевания. Это помогает оценить качество записи и сравнить повторные пробы, прежде чем использовать расчётный результат.
Результат зависит от пробы и алгоритма. Настройки, допустимые марки чугуна и применяемые стаканчики должны быть согласованы как единая система.
Границы расширенных оценок
Прибор измеряет температуру пробы во времени. Содержание элементов и дополнительные характеристики рассчитывает программа; отдельными датчиками эти показатели не измеряются.
Оценка марганца, степени сфероидизации и механических свойств зависит от программных модулей и марки чугуна. Для каждой нужной функции проверяют область применения модели и сопоставляют расчёт с контрольным методом. Численные диапазоны и погрешности таких оценок уточняют по документации и испытаниям.
Оценка степени сфероидизации не подменяет металлографию, а прогноз прочности или твёрдости — механические испытания. Для приёмки продукции используют предусмотренные документацией методы контроля.
Какие задачи проверить на пробных плавках
В техническом задании перечислите конкретные решения, которые хотите принимать по результату: корректировать базовый чугун, оценивать стабильность обработки или вести журнал плавок. Затем выберите показательные партии и контрольный метод сравнения.
При приёмке проверяют качество температурной записи, повторяемость и привязку результата к номеру плавки. Если нужен экспорт данных, испытывают его в рабочем формате предприятия. Состав программы, время анализа и язык интерфейса уточняют до заказа.
Для начала нужны
- Марки чугуна и задачи контроля
- Перечень необходимых расчётных параметров
- Контрольные методы для сопоставления
- Требования к журналу, экспорту, языку интерфейса и документации
Для плавильного участка: индукционные плавильные печи и сталеразливочные ковши.
Связанные приборы и расходники
- Анализатор углерода и кремния в чугуне — Термоанализ пробы для оперативного контроля плавки.
- Круглые стаканчики для термического анализа чугуна — Расходные стаканчики для охлаждения пробы чугуна и термоанализа.
- Квадратные стаканчики для термического анализа чугуна — Огнеупорные пробные стаканчики для совместимого держателя.
Вопросы о подборе
Прибор напрямую измеряет твёрдость и прочность?
Нет. Возможные значения этих свойств рассчитываются по модели. Прямые испытания образцов выполняются отдельно.
Всегда ли нужны специальные стаканчики?
Для описанной системы нужны совместимые стаканчики и держатель. Исполнение, добавки и процедуру применения согласуют под задачу анализа.
