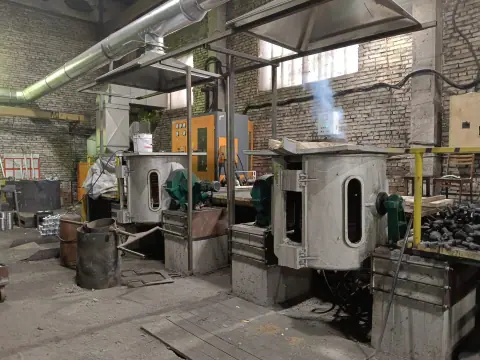

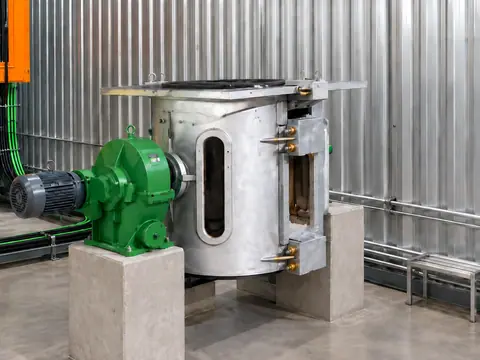

Индукционная печь УИ-2Т-1200 для стали и чугуна на 2 т

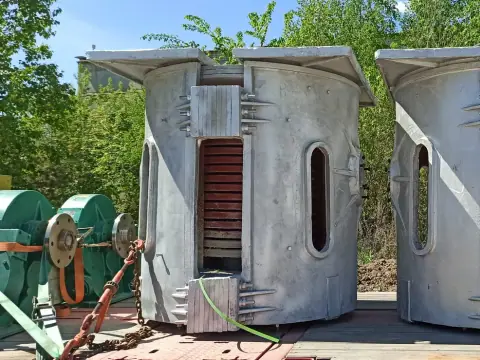

Описание

УИ-2Т-1200 — тиристорная тигельная печь для открытой плавки стали и чугуна. Номинальная садка — 2 000 кг по стали/чугуну, мощность ТПЧ — 1200 кВт, типовая рабочая частота — 0,5 кГц. Модель рассматривают для средних литейных цехов с регулярным выпуском.

масса одной плавки — 2 000 кг по стали/чугуну

силовая часть — 1200 кВт; определяется проектом; частота 50 Гц

слив металла — гидравлический

проектный сценарий — промышленной плавки стали и чугуна партиями по 2 т; резервный плавильный узел можно заказать отдельно

ТПЧ, конденсаторную батарею и водоохлаждаемые кабели для УИ-2Т-1200 самостоятельно собираем в Миассе; гарантия — 18 месяцев.

Для чего подходит печь УИ-2Т-1200

Двухтонная печь предназначена для производств, которым важна выдача до 2 т за одну плавку и которые готовы обеспечить соответствующие загрузку, ковш и электрическую инфраструктуру. Стандартная мощность 1 200 кВт может быть изменена по техническому заданию, если расчёт требует иного такта.

Технические характеристики

Конструкцию постоянно совершенствуем, поэтому актуальные массу и габариты оборудования сообщаем по запросу для выбранного исполнения.

Для УИ-2Т-1200 значение от 550 кВт·ч/т для чугуна; от 620 кВт·ч/т для стали является нижним инженерным ориентиром для подготовленной шихты и устойчивого цикла, а не гарантией. Фактический расход зависит от холодного или горячего старта, влажности, крупности и плотности шихты, перегрева, выдержки и организации работы оператора.

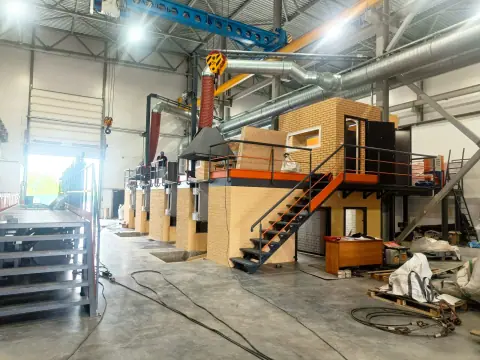

Инженерный смысл модели УИ-2Т-1200

При той же мощности, что у УИ-1.5Т-1200, двухтонное исполнение делает приоритетом массу одной плавки, а не удельную мощность. Возможные варианты, включая 1 600 кВт, назначают только после проверки сети, полного цикла и охлаждения.

Ниже в линейке находится УИ-1.5Т-1200 (1 500 кг, 1200 кВт), выше — УИ-3Т-2400 (3 000 кг, 2400 кВт). Сравнение выполняют по массе разовой выдачи, полному такту, доступной мощности и стоимости инфраструктуры.

Номинал 2 000 кг — это масса одной расчётной плавки при проектной геометрии футеровки, а не выпуск в час. Производительность получают из полного такта; в него входят холодный или горячий старт, загрузка, плавление, шлакование, анализ, корректировка состава, перегрев, слив и подготовка следующей плавки.

По мере естественного эксплуатационного износа футеровки полезный объём рабочей полости увеличивается, поэтому фактическая масса одной плавки может стать выше номинальной; в отдельных случаях прирост относительно номинала достигает 30 %. Это не означает разрешённую перегрузку и не является критерием допустимого износа: рабочую загрузку определяют по фактическому состоянию и безопасной толщине футеровки, плотности металла, уровню ванны и запасу до борта.

Электроснабжение и охлаждение

Для ТПЧ 1200 кВт напряжение питающей сети и напряжение контура индуктора определяются проектом; частота питающей сети — 50 Гц, типовая рабочая частота — 0,5 кГц. Силовой ввод, трансформатор, коммутацию и качество сети проверяют до выпуска задания на подключение. Расчётная удельная мощность по отношению к номинальной садке — 600 кВт/т; это сравнительный, а не гарантированный показатель производительности. Иная рабочая частота возможна по согласованию после инженерного расчёта преобразователя, колебательного контура, индуктора, тигля и режима перемешивания.

Рабочее давление охлаждения тиристорного комплекса — 0,2 МПа (около 2 бар). Требуемый расход, теплоотвод и точки контроля уточняются для согласованного исполнения; это рабочее давление, а не давление опрессовки.

Для предварительной оценки питающей линии от распределительного устройства заказчика или вторичной обмотки преобразовательного трансформатора до входа УИ-2Т-1200 при длине трассы не более 30 м: определяется после выбора проектного напряжения и схемы силового ввода; при последующем расчёте применяется запас 10 % по току; по проекту; числовое сечение до утверждения напряжения не публикуется. Расчётная методика: P / (1,732 × U × 0,93), затем запас 10 % по току; для публикуемого ориентира суммарной меди принята расчётная плотность не более 3 А/мм². Коэффициент 0,93 — допущение предварительной оценки; фактические КПД и коэффициент мощности ТПЧ необходимо подтвердить по его документации. Это не готовая марка или схема кабеля. Фактическое число параллельных кабелей и номинальное сечение каждой жилы выбирает проектировщик по допустимому току конкретного кабеля, температуре и способу прокладки, группировке, гармоникам, падению напряжения, защите и току короткого замыкания; итоговое сечение может быть увеличено. Напряжение этой модификации определяется проектом. PE и вспомогательные потребители рассчитываются отдельно. Масса плавки сама по себе сечение питающей линии не определяет.

Для силового проекта УИ-2Т-1200 нужны токи короткого замыкания, категория электроснабжения, схема преобразовательного трансформатора и допустимый уровень гармоник. Полная присоединённая нагрузка участка дополнительно включает охлаждение, гидравлику, вытяжку и механизацию.

Металлургические ограничения

Электродинамическое перемешивание выравнивает температуру ванны, однако порядок ввода ферросплавов, раскисление и выдержка задаются картой плавки. Печь не компенсирует влажную либо загрязнённую шихту.

Работа с уменьшенной садкой на УИ-2Т-1200 допускается только после проверки уровня ванны, электрического согласования и режима перемешивания. Произвольное недогруженное состояние не принимается как штатное.

Футеровка и расходные материалы

Для УИ-2Т-1200 футеровку нельзя выбирать только по обозначению модели или массе садки. Для чугуна часто рассматривают кислую кварцитовую сухую массу или нейтральную алюмосиликатную альтернативу; для углеродистой и низколегированной стали — нейтральную высокоглиноземистую шпинелеобразующую. Высоколегированные марки и основной шлак могут потребовать магнезиальной системы.

УралИндуктор может подобрать и поставить комплект под согласованный режим сталь/чугун: рабочую массу, защиту катушки, разделительный слой, материалы верха и носка, ремонтную смесь, шаблон и резерв. Марка, количество, уплотнение, сушка и спекание — по расчёту и инструкции производителя. Увеличение загрузки по мере износа футеровки до 30 % не является целью работы или критерием безопасной толщины.

Комплектность и границы поставки

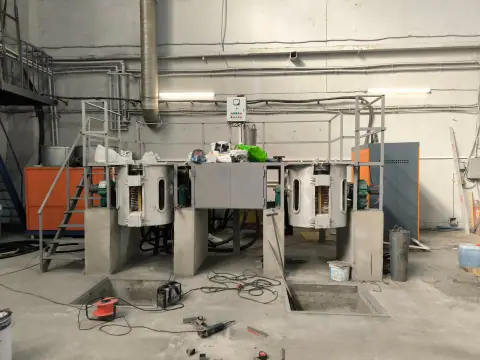

Окончательный состав УИ-2Т-1200 фиксируется спецификацией. Базовая рабочая схема тиристорного комплекса: ТПЧ — конденсаторная батарея — один подключённый плавильный узел. В базовую поставку входит один плавильный узел. Для малых и средних мощностей типично применяются четыре водоохлаждаемых кабеля внутреннего высокочастотного контура: два между ТПЧ и батареей и два между батареей и плавильным узлом. В мощных и многопульсных комплексах их число, сечение и длина определяются расчётом. Второй плавильный узел предлагается как рекомендуемый резерв и отдельная опция. Одновременная работа двух узлов от одного ТПЧ не предусмотрена; переключение выполняется при снятом напряжении по установленному регламенту. Сетевой ввод до ТПЧ является отдельной трёхфазной линией L1, L2, L3 с PE и не входит в водоохлаждаемые соединения. Охлаждение, трансформатор, вытяжка, фундамент, монтаж и ПНР перечисляются отдельными строками.

После заключения договора предоставляем паспорт согласованного исполнения и задание на фундамент и строительную подготовку. Окончательный комплект паспортов и эксплуатационной документации передаётся с оборудованием. Задание на подготовку площадки не заменяет рабочую строительную документацию: её разработка включается в договор отдельно.

проверить сеть определяется проектом; частота 50 Гц и резерв мощности с учётом вспомогательных систем;

назначить для УИ-2Т-1200 схему оборотного охлаждения, контроль протока и аварийный запас;

согласовать для УИ-2Т-1200 тигель или футеровку, способ загрузки, ковш и местную вытяжку;

закрепить исполнение слива: гидравлический;

определить для УИ-2Т-1200 объём ПЛК, архивации, учёта энергии и обмена с АСУ ТП;

Производство, запуск и сервис

ООО «МТПК» самостоятельно собирает в Миассе тиристорные преобразователи частоты (ТПЧ), конденсаторные батареи и водоохлаждаемые кабели. Каждый охлаждаемый компонент отдельно испытывается на герметичность при 6 атм; после сборки при том же давлении проверяется весь контур. Перед отгрузкой комплекс проверяется под нагрузкой при мощности от 30 %; заказчик может участвовать лично или по видеосвязи по согласованной программе.

Тиристорные установки постоянно находятся в производстве; срок серийного исполнения УИ-2Т-1200 начинается от 30 календарных дней. Точный срок зависит от исполнения и состава поставки и фиксируется в договоре. Печи до 1,5 т часто поддерживаются в наличии или производственной программе. Градирня УИГ рассчитывается и указывается отдельной позицией. ООО «МТПК» выполняет шефмонтаж, полный монтаж, ПНР, технологические плавки и обучение; гарантия — 18 месяцев.

Что указать в запросе

Для расчёта УИ-2Т-1200 укажите марки стали и чугуна, массу плавки 2 000 кг или требуемое отклонение от неё, сменный выпуск, состав шихты, температуру выпуска, доступную сеть и мощность, схему цеха, охлаждение и требования к автоматизации.
