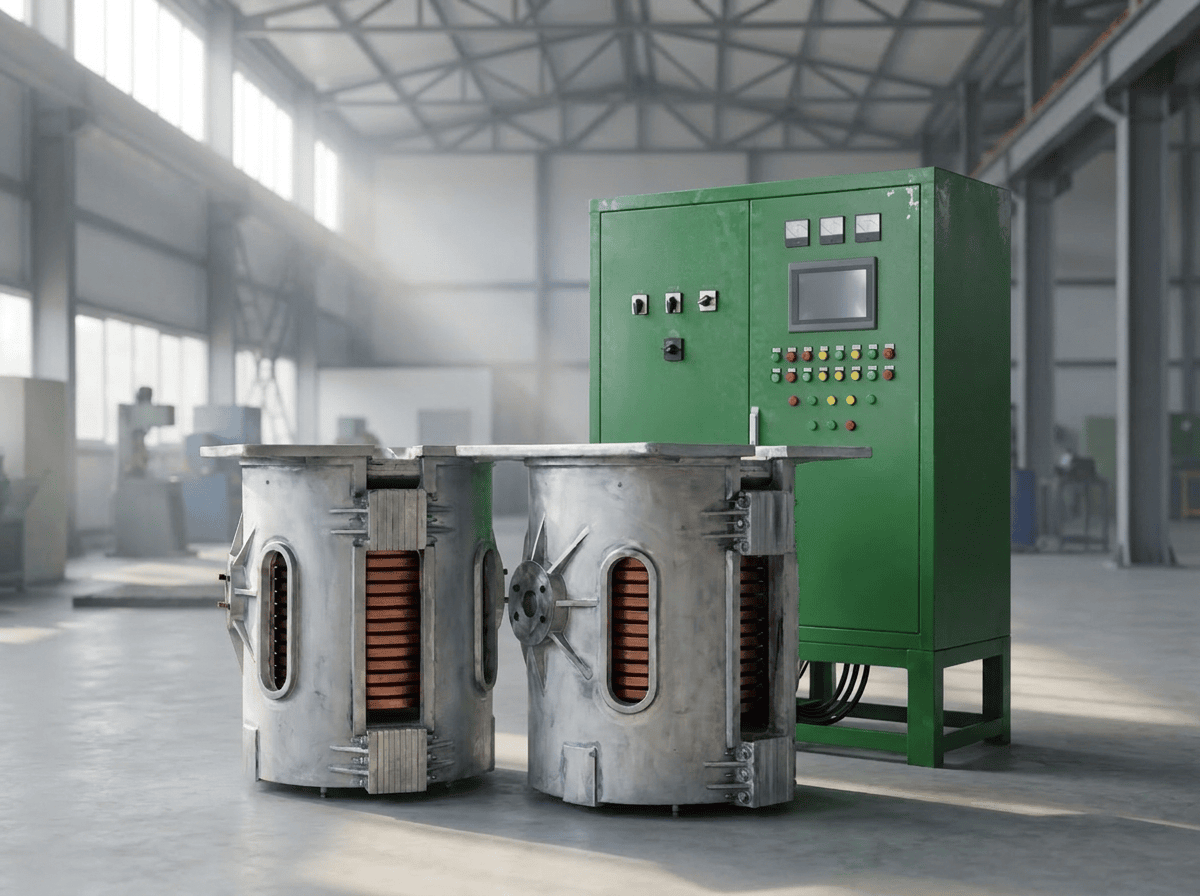

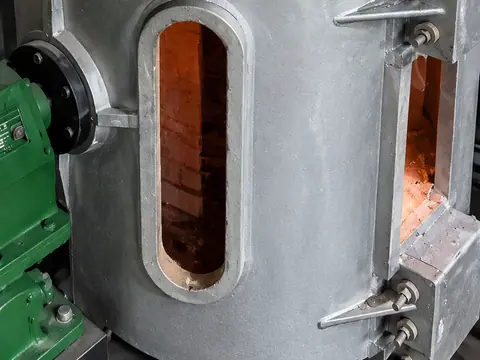

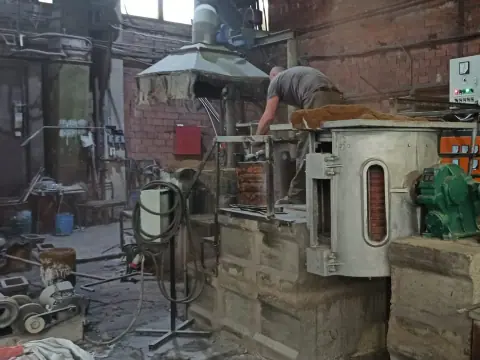

Индукционная печь УИ-0.1Т-100 для стали и чугуна на 100 кг

Описание

УИ-0.1Т-100 — тиристорная тигельная печь для открытой плавки стали и чугуна. Номинальная садка — 100 кг по стали/чугуну, мощность ТПЧ — 100 кВт, типовая рабочая частота — 1 кГц. Модель рассматривают для небольших литейных участков, ремонтного производства и опытных партий.

масса одной плавки — 100 кг по стали/чугуну

силовая часть — 100 кВт; 380 / 50 В/Гц

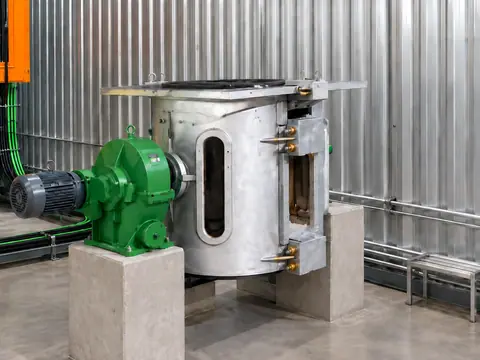

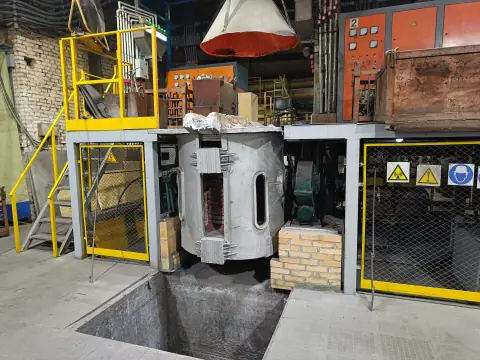

слив металла — редукторный или гидравлический

проектный сценарий — ремонтных литейных участков, опытных плавок и выпуска небольших партий без накопления лишнего жидкого металла

ТПЧ, конденсаторную батарею и водоохлаждаемые кабели для УИ-0.1Т-100 самостоятельно собираем в Миассе; гарантия — 18 месяцев.

Для чего подходит печь УИ-0.1Т-100

Печь предназначена для ремонтного литья, опытных работ и производства небольших стальных или чугунных деталей, когда требуется выдавать по 100 кг и не держать лишний объём жидкого металла. Она уместна при частой смене марки, если состав шихты, футеровка и температура выпуска согласованы для каждого материала.

Технические характеристики

Конструкцию постоянно совершенствуем, поэтому актуальные массу и габариты оборудования сообщаем по запросу для выбранного исполнения.

Для УИ-0.1Т-100 значение от 550 кВт·ч/т для чугуна; от 620 кВт·ч/т для стали является нижним инженерным ориентиром для подготовленной шихты и устойчивого цикла, а не гарантией. Фактический расход зависит от холодного или горячего старта, влажности, крупности и плотности шихты, перегрева, выдержки и организации работы оператора.

Инженерный смысл модели УИ-0.1Т-100

Это минимальная серийная тиристорная модель семейства: 100 кг при 100 кВт и 1 кГц. Переход к УИ-0.15Т-160 оправдан не «запасом», а большей требуемой выдачей либо расчётом полного производственного цикла.

Следующая модель — УИ-0.15Т-160: 150 кг и 160 кВт. Переход на неё оправдан только при большей требуемой выдаче или подтверждённом преимуществе полного цикла.

Номинал 100 кг — это масса одной расчётной плавки при проектной геометрии футеровки, а не выпуск в час. Производительность получают из полного такта; в него входят холодный или горячий старт, загрузка, плавление, шлакование, анализ, корректировка состава, перегрев, слив и подготовка следующей плавки.

По мере естественного эксплуатационного износа футеровки полезный объём рабочей полости увеличивается, поэтому фактическая масса одной плавки может стать выше номинальной; в отдельных случаях прирост относительно номинала достигает 30 %. Это не означает разрешённую перегрузку и не является критерием допустимого износа: рабочую загрузку определяют по фактическому состоянию и безопасной толщине футеровки, плотности металла, уровню ванны и запасу до борта.

Электроснабжение и охлаждение

Расчётная удельная мощность по отношению к номинальной садке — 1000 кВт/т; это сравнительный, а не гарантированный показатель производительности. ТПЧ 100 кВт питается по схеме 380 / 50 В/Гц; типовая рабочая частота — 1 кГц, напряжение контура индуктора — 750 В. Силовой ввод, трансформатор, коммутацию и качество сети проверяют до выпуска задания на подключение. Для этой малой садки по согласованию может быть рассчитано исполнение на 2,5 кГц или с другой рабочей частотой; выбор выполняют по марке металла, крупности и плотности шихты, геометрии тигля, мощности и требуемому перемешиванию ванны.

Рабочее давление охлаждения тиристорного комплекса — 0,2 МПа (около 2 бар). Требуемый расход, теплоотвод и точки контроля уточняются для согласованного исполнения; это рабочее давление, а не давление опрессовки.

Для предварительной оценки питающей линии от распределительного устройства заказчика или вторичной обмотки преобразовательного трансформатора до входа УИ-0.1Т-100 при длине трассы не более 30 м: расчётный ток ≈ 164 А при 380 В; с запасом 10 % ≈ 180 А; расчётный ориентир суммарного сечения меди ≈ 60 мм² на фазу при расчётной плотности тока не более 3 А/мм²; количество параллельных кабелей и сечение каждой отдельной жилы определяет проектировщик заказчика. Расчётная методика: P / (1,732 × U × 0,93), затем запас 10 % по току; для публикуемого ориентира суммарной меди принята расчётная плотность не более 3 А/мм². Коэффициент 0,93 — допущение предварительной оценки; фактические КПД и коэффициент мощности ТПЧ необходимо подтвердить по его документации. Это не готовая марка или схема кабеля. Фактическое число параллельных кабелей и номинальное сечение каждой жилы выбирает проектировщик по допустимому току конкретного кабеля, температуре и способу прокладки, группировке, гармоникам, падению напряжения, защите и току короткого замыкания; итоговое сечение может быть увеличено. PE и вспомогательные потребители рассчитываются отдельно. Масса плавки сама по себе сечение питающей линии не определяет.

Мощность УИ-0.1Т-100 разрешается только при подтверждённых протоке, давлении и температуре охлаждающей жидкости. Защитное заземление, аварийное отключение и коммутационный аппарат с видимым разрывом входят в проект подключения.

Металлургические ограничения

Кислая футеровка подходит не для каждого шлакового режима; для легированных и специальных сталей могут потребоваться основная или нейтральная система. Решение принимает металлург по составу металла и шлака.

Работа с уменьшенной садкой на УИ-0.1Т-100 допускается только после проверки уровня ванны, электрического согласования и режима перемешивания. Произвольное недогруженное состояние не принимается как штатное.

Футеровка и расходные материалы

Для УИ-0.1Т-100 футеровку нельзя выбирать только по обозначению модели или массе садки. Для чугуна часто рассматривают кислую кварцитовую сухую массу или нейтральную алюмосиликатную альтернативу; для углеродистой и низколегированной стали — нейтральную высокоглиноземистую шпинелеобразующую. Высоколегированные марки и основной шлак могут потребовать магнезиальной системы.

УралИндуктор может подобрать и поставить комплект под согласованный режим сталь/чугун: рабочую массу, защиту катушки, разделительный слой, материалы верха и носка, ремонтную смесь, шаблон и резерв. Марка, количество, уплотнение, сушка и спекание — по расчёту и инструкции производителя. Увеличение загрузки по мере износа футеровки до 30 % не является целью работы или критерием безопасной толщины.

Комплектность и границы поставки

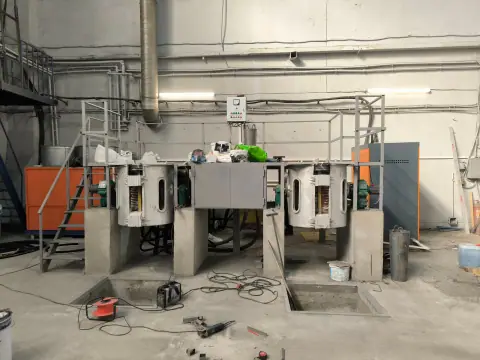

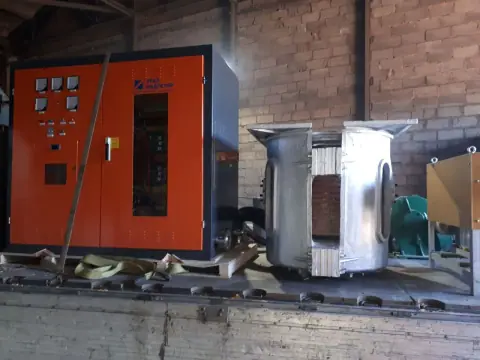

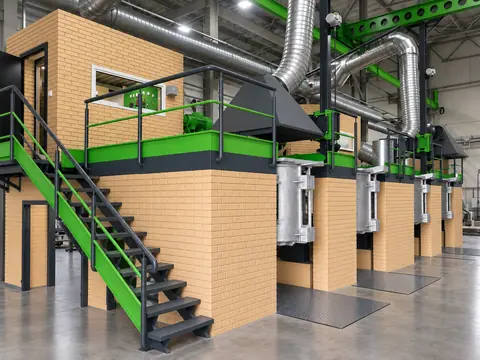

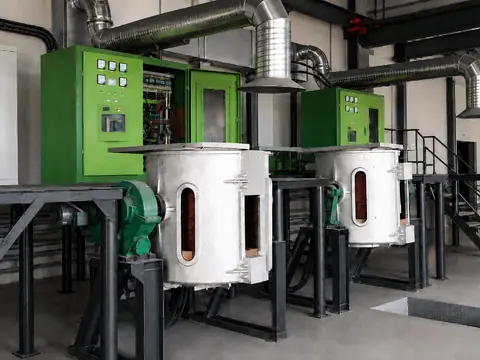

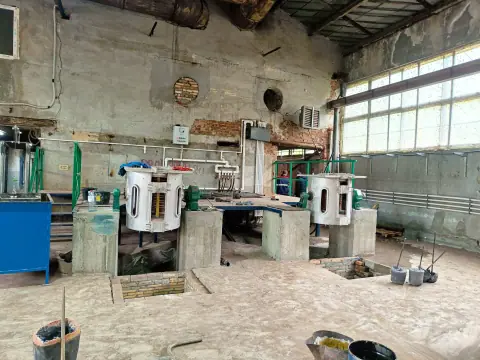

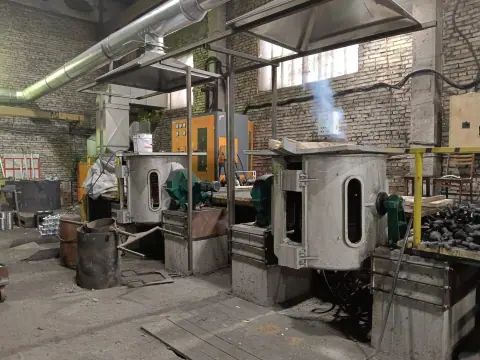

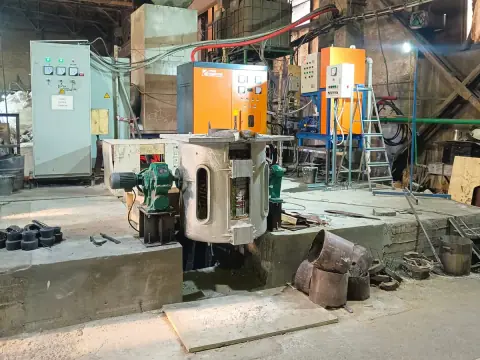

Окончательный состав УИ-0.1Т-100 фиксируется спецификацией. Базовая рабочая схема тиристорного комплекса: ТПЧ — конденсаторная батарея — один подключённый плавильный узел. В базовую поставку входит один плавильный узел. Для малых и средних мощностей типично применяются четыре водоохлаждаемых кабеля внутреннего высокочастотного контура: два между ТПЧ и батареей и два между батареей и плавильным узлом. В мощных и многопульсных комплексах их число, сечение и длина определяются расчётом. Второй плавильный узел предлагается как рекомендуемый резерв и отдельная опция. Одновременная работа двух узлов от одного ТПЧ не предусмотрена; переключение выполняется при снятом напряжении по установленному регламенту. Сетевой ввод до ТПЧ является отдельной трёхфазной линией L1, L2, L3 с PE и не входит в водоохлаждаемые соединения. Охлаждение, трансформатор, вытяжка, фундамент, монтаж и ПНР перечисляются отдельными строками.

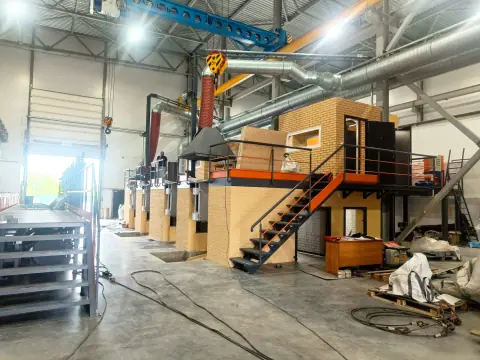

После заключения договора предоставляем паспорт согласованного исполнения и задание на фундамент и строительную подготовку. Окончательный комплект паспортов и эксплуатационной документации передаётся с оборудованием. Задание на подготовку площадки не заменяет рабочую строительную документацию: её разработка включается в договор отдельно.

подтвердить металл и фактическую массу выдачи для УИ-0.1Т-100;

рассчитать полный цикл УИ-0.1Т-100: загрузка, расплавление, доведение состава, выпуск и подготовка;

проверить сеть 380 / 50 В/Гц и резерв мощности с учётом вспомогательных систем;

назначить для УИ-0.1Т-100 схему оборотного охлаждения, контроль протока и аварийный запас;

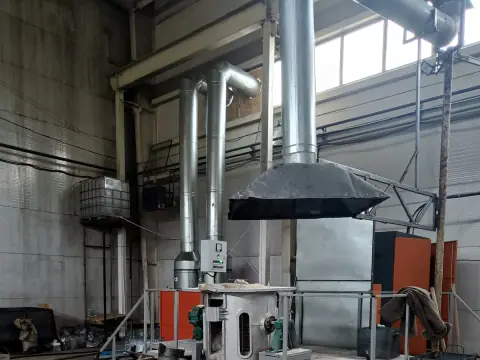

согласовать для УИ-0.1Т-100 тигель или футеровку, способ загрузки, ковш и местную вытяжку;

Производство, запуск и сервис

ООО «МТПК» самостоятельно собирает в Миассе тиристорные преобразователи частоты (ТПЧ), конденсаторные батареи и водоохлаждаемые кабели. Каждый охлаждаемый компонент отдельно испытывается на герметичность при 6 атм; после сборки при том же давлении проверяется весь контур. Перед отгрузкой комплекс проверяется под нагрузкой при мощности от 30 %; заказчик может участвовать лично или по видеосвязи по согласованной программе.

Тиристорные установки постоянно находятся в производстве; срок серийного исполнения УИ-0.1Т-100 начинается от 30 календарных дней. Точный срок зависит от исполнения и состава поставки и фиксируется в договоре. Печи до 1,5 т часто поддерживаются в наличии или производственной программе. Градирня УИГ рассчитывается и указывается отдельной позицией. ООО «МТПК» выполняет шефмонтаж, полный монтаж, ПНР, технологические плавки и обучение; гарантия — 18 месяцев.

Что указать в запросе

Для расчёта УИ-0.1Т-100 укажите марки стали и чугуна, массу плавки 100 кг или требуемое отклонение от неё, сменный выпуск, состав шихты, температуру выпуска, доступную сеть и мощность, схему цеха, охлаждение и требования к автоматизации.
