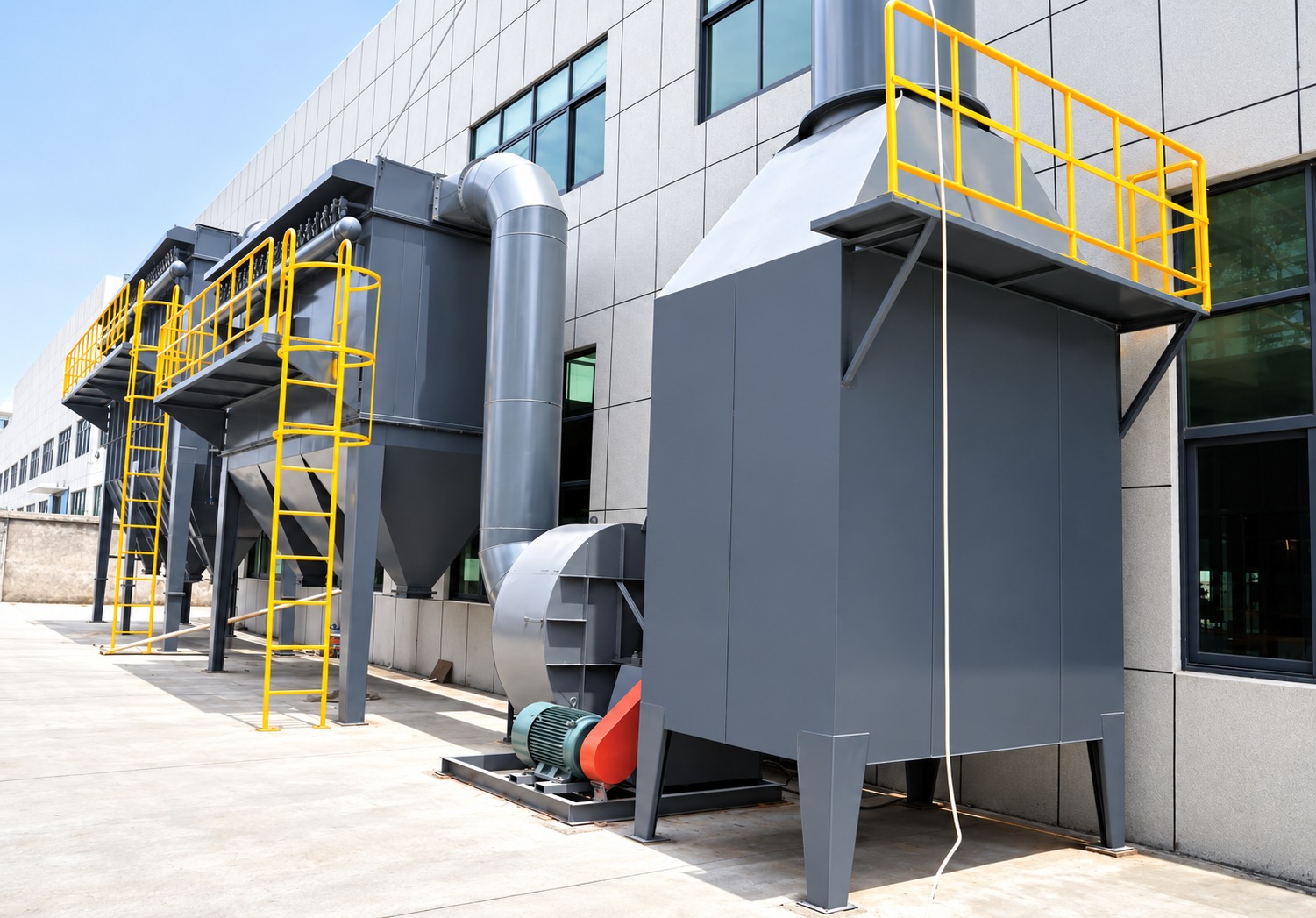

Рукавная система пылеулавливания — пример компоновки

Рукавные фильтры УИ-ФРИ с импульсной регенерацией

Name: Рукавные фильтры УИ-ФРИ с импульсной регенерацией
Brand: УралИндуктор
SKU: УИ-ФРИ

Наличие и срок — в предложении на дату запросаЦена — по запросу

36–500

Фильтровальных рукавов

29,4–614 м²

Площадь фильтрации

Импульсная

Регенерация рукавов

Материал рукавов

По температуре и свойствам пыли

Запросить цену Получить консультацию

Состав поставки и границы подключения согласуют до заказа
Стоимость и срок — в коммерческом предложении
Подбор исполнения — по вашим исходным данным

Описание

Рукавные фильтры УИ-ФРИ задерживают пыль на фильтрующей ткани. Импульсы сжатого воздуха очищают рукава, а отделённая пыль поступает в бункер.

Типоразмер выбирают по рабочему расходу и температуре газа, составу и свойствам пыли. Для определения площади фильтрации нужно согласовать допустимую удельную нагрузку на ткань.

Материал рукавов, вентилятор, воздуховоды и выгрузку пыли подбирают для общей системы аспирации. Требуемую остаточную запылённость на выходе задают в техническом задании.

Технические характеристики

Модель	Рукава, шт.	Площадь фильтрации, м²	Размер рукава: Ø × длина, мм
УИ-ФРИ-36	36	29,4	133 × 2000
УИ-ФРИ-48	48	39	133 × 2000
УИ-ФРИ-60	60	49	133 × 2000
УИ-ФРИ-72	72	60	133 × 2000
УИ-ФРИ-80	80	66	133 × 2000
УИ-ФРИ-96	96	80	133 × 2000
УИ-ФРИ-120	120	100	133 × 2000
УИ-ФРИ-150	150	125	133 × 2000
УИ-ФРИ-180	180	219	133 × 3000
УИ-ФРИ-200	200	244	133 × 3000
УИ-ФРИ-220	220	268	133 × 3000
УИ-ФРИ-250	250	300	133 × 3000
УИ-ФРИ-280	280	336	133 × 3000
УИ-ФРИ-300	300	360	133 × 3000
УИ-ФРИ-320	320	384	133 × 3000
УИ-ФРИ-350	350	420	133 × 3000
УИ-ФРИ-380	380	456	133 × 3000
УИ-ФРИ-400	400	488	133 × 3000
УИ-ФРИ-420	420	512	133 × 3000
УИ-ФРИ-450	450	549	133 × 3000
УИ-ФРИ-480	480	585	133 × 3000
УИ-ФРИ-500	500	614	133 × 3000

Рабочий расход газа и материал рукавов определяют расчётом системы. Давление импульсной продувки — 0,5–0,7 МПа. На фотографии показан пример компоновки без привязки к типоразмеру УИ-ФРИ.

Что указать в запросе

Расход газа при рабочих условиях
Температура и влажность
Состав, дисперсность и концентрация пыли
Требуемая запылённость на выходе
Место установки и схема выгрузки пыли

Состав поставки

В проекте определяют состав аппаратов, вентилятор, воздуховоды, выгрузку загрязнений и управление. Границы поставки, стоимость и срок фиксируют в коммерческом предложении.
