Спиральные индукторы для индукционных нагревателей
Спиральный индуктор создаёт магнитное поле для нагрева заготовки. Его форму и размеры подбирают под деталь, зону нагрева и параметры установки. Для замены нужны фотографии рабочей части и токоподводов, размеры и данные охлаждения.
- Оборудование
- Транзисторные индукционные установки
- Подбор
- По маркировке и исполнению
Стоимость и срок поставки уточняются для выбранного исполнения.
Геометрия рабочей части
На распределение нагрева влияют форма индуктора, число и шаг витков, а также зазор до заготовки. При повторении существующего индуктора важно сохранить не только внутренний диаметр, но и длину рабочей части, положение выводов и условия установки детали.
Данные для подбора
| Параметр | Что указать |
|---|---|
| Заготовка | Материал, чертёж или размеры |
| Нагрев | Участок детали, требуемую температуру и время нагрева |
| Рабочая часть | Внутренние размеры, длину, число и шаг витков |
| Токоподводы | Форму, длину, расстояние между выводами и тип соединений |
| Источник питания | Модель установки, мощность и рабочую частоту |
| Охлаждение | Подключение воды, расход, давление и температуру, если они известны |
Замена и изменение формы
Для замены приложите эскиз с размерами и фотографии выводов. Если требуется изменить форму индуктора, передайте чертёж заготовки и опишите операцию. Изменение числа витков и размеров влияет на электрические параметры контура, поэтому новый вариант проверяют вместе с источником питания.

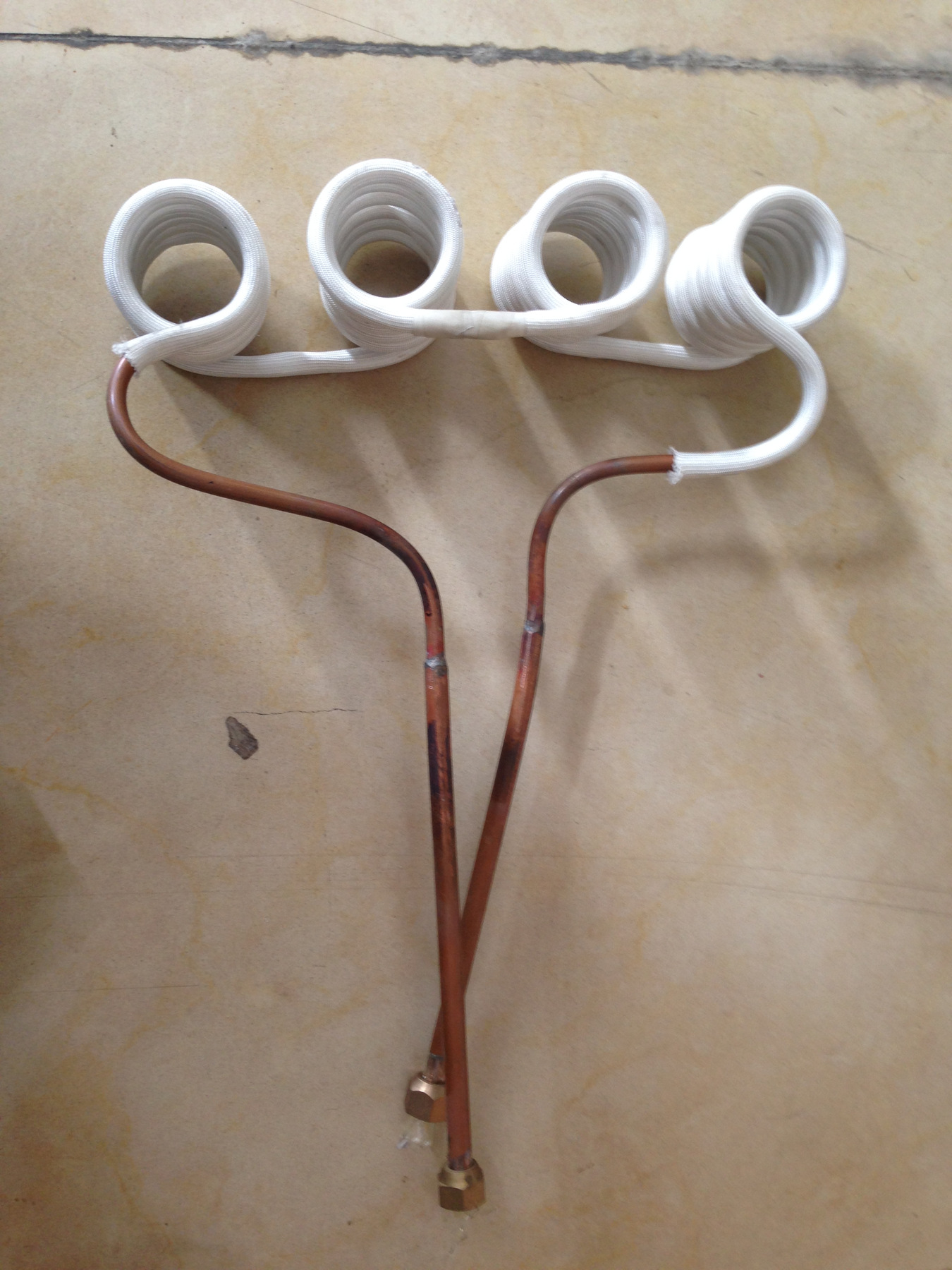

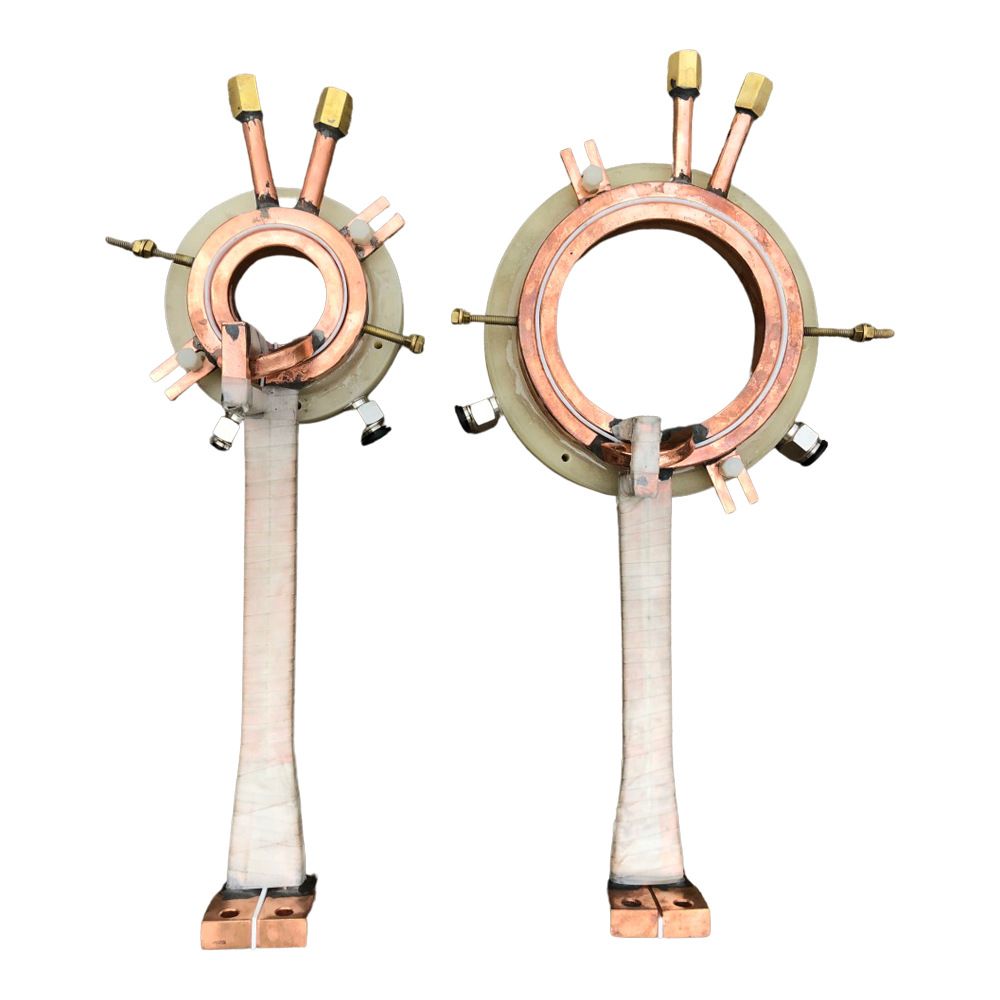

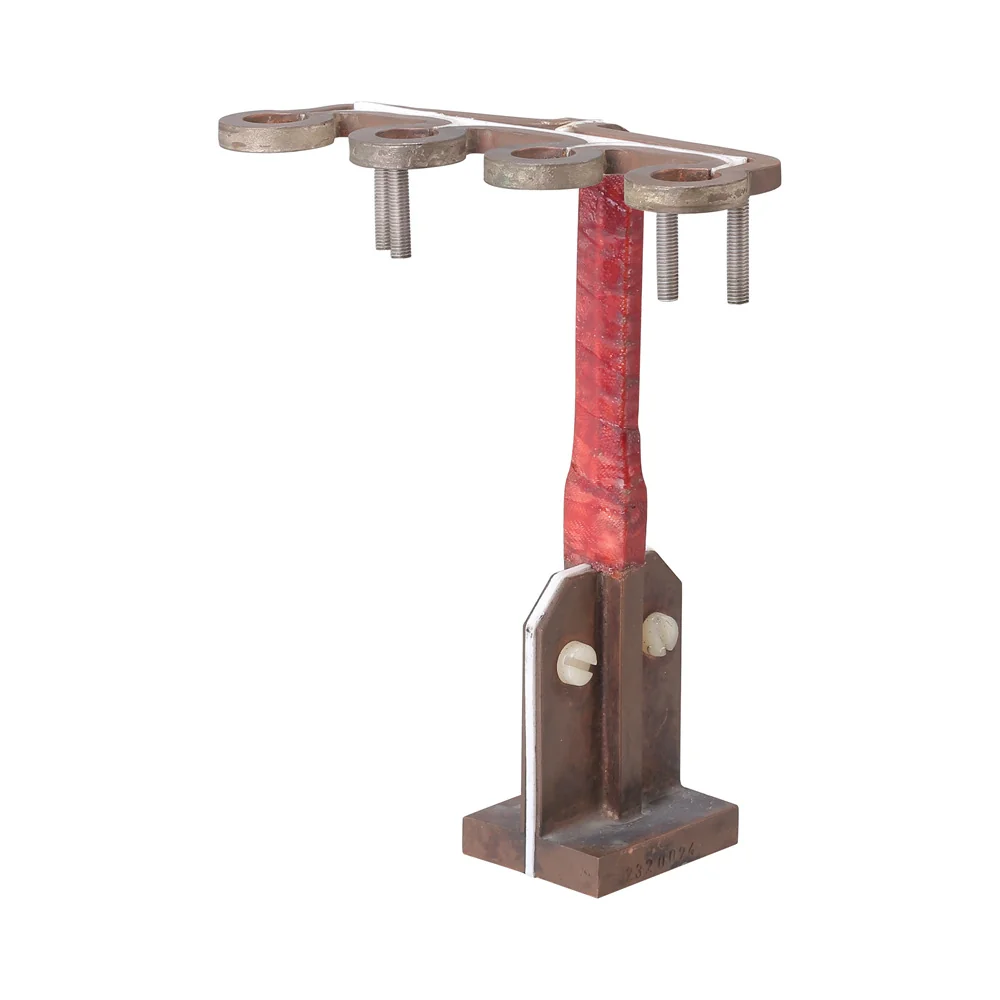

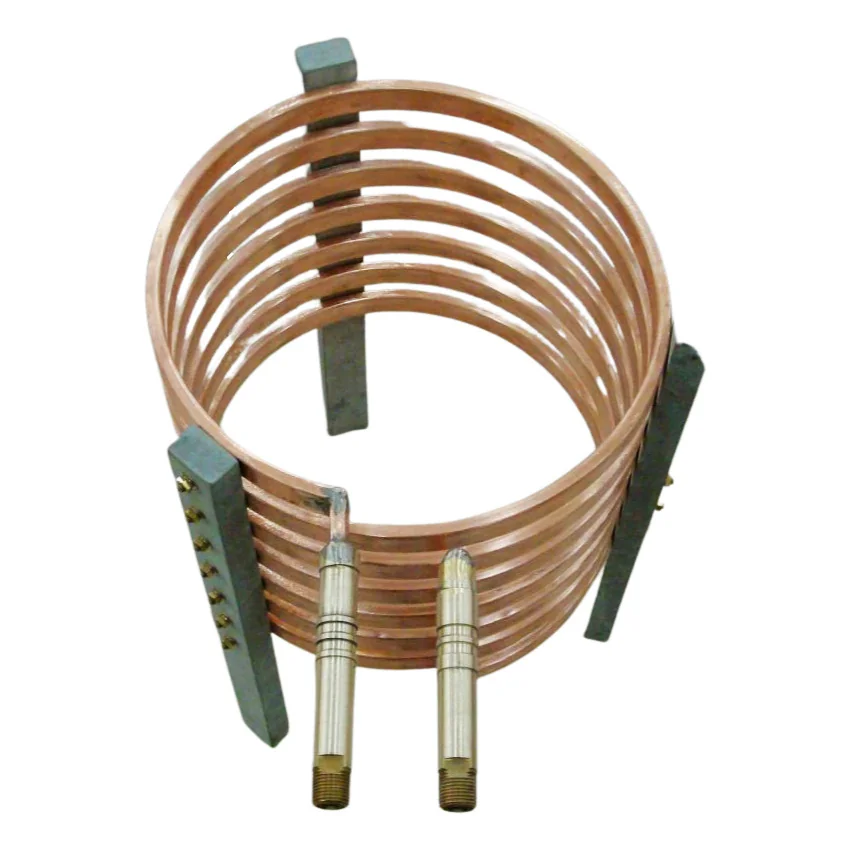

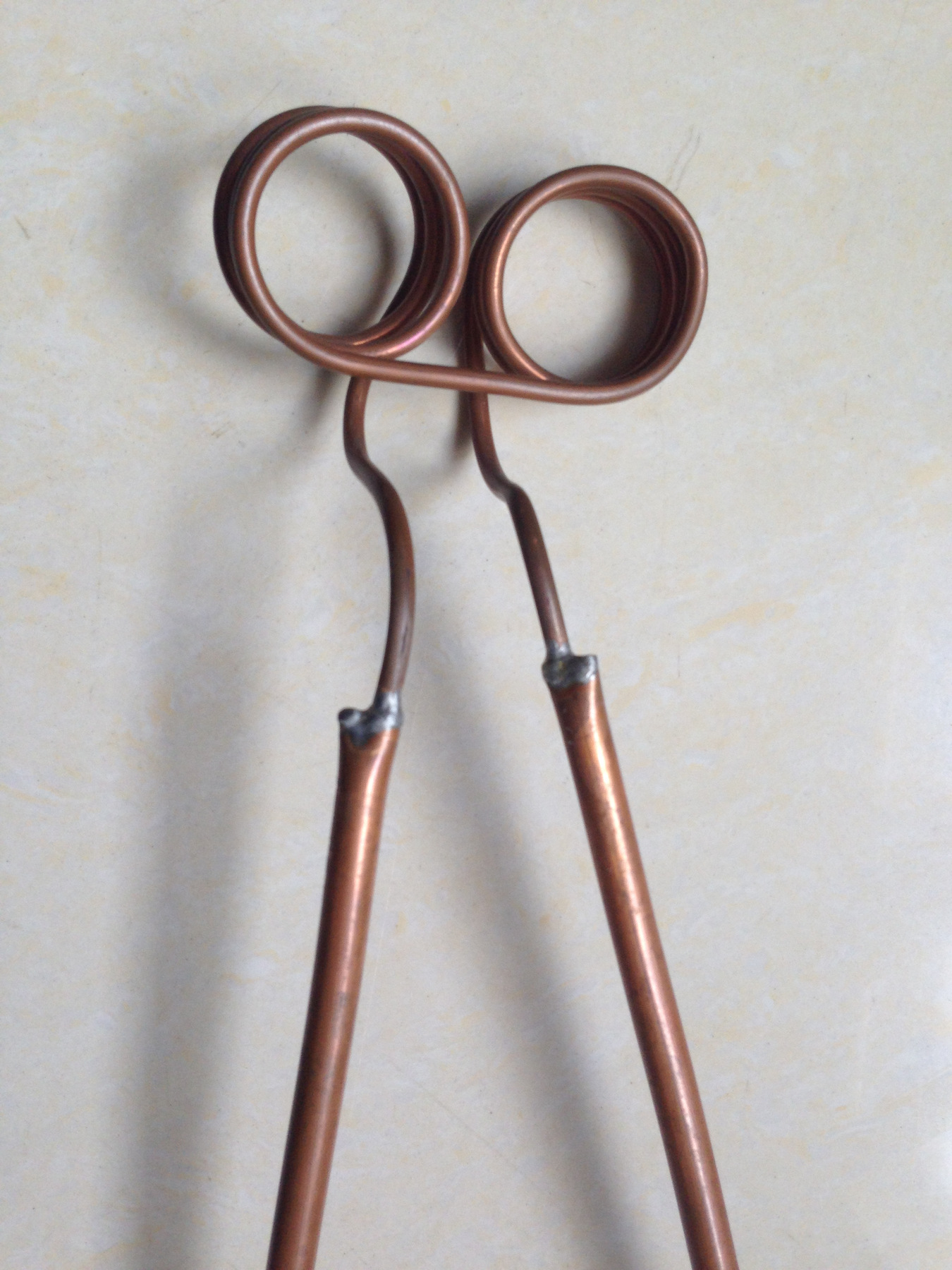

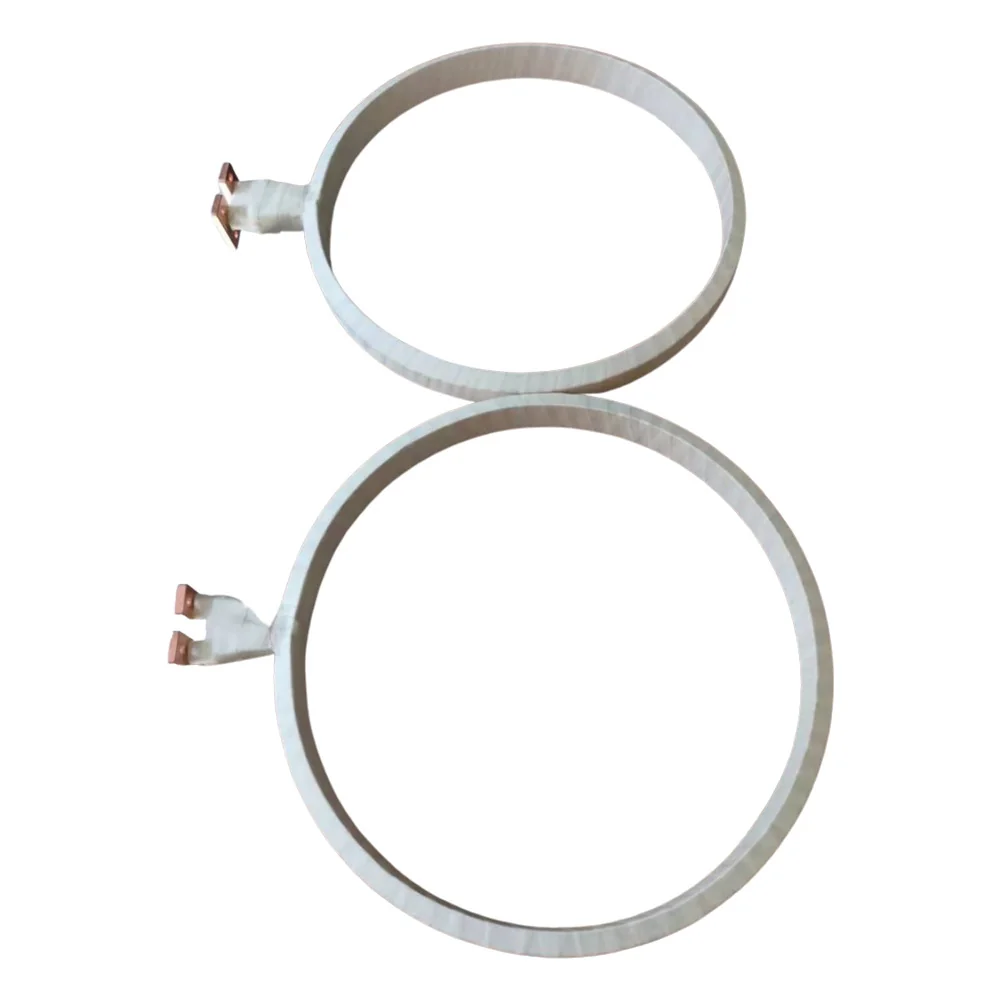

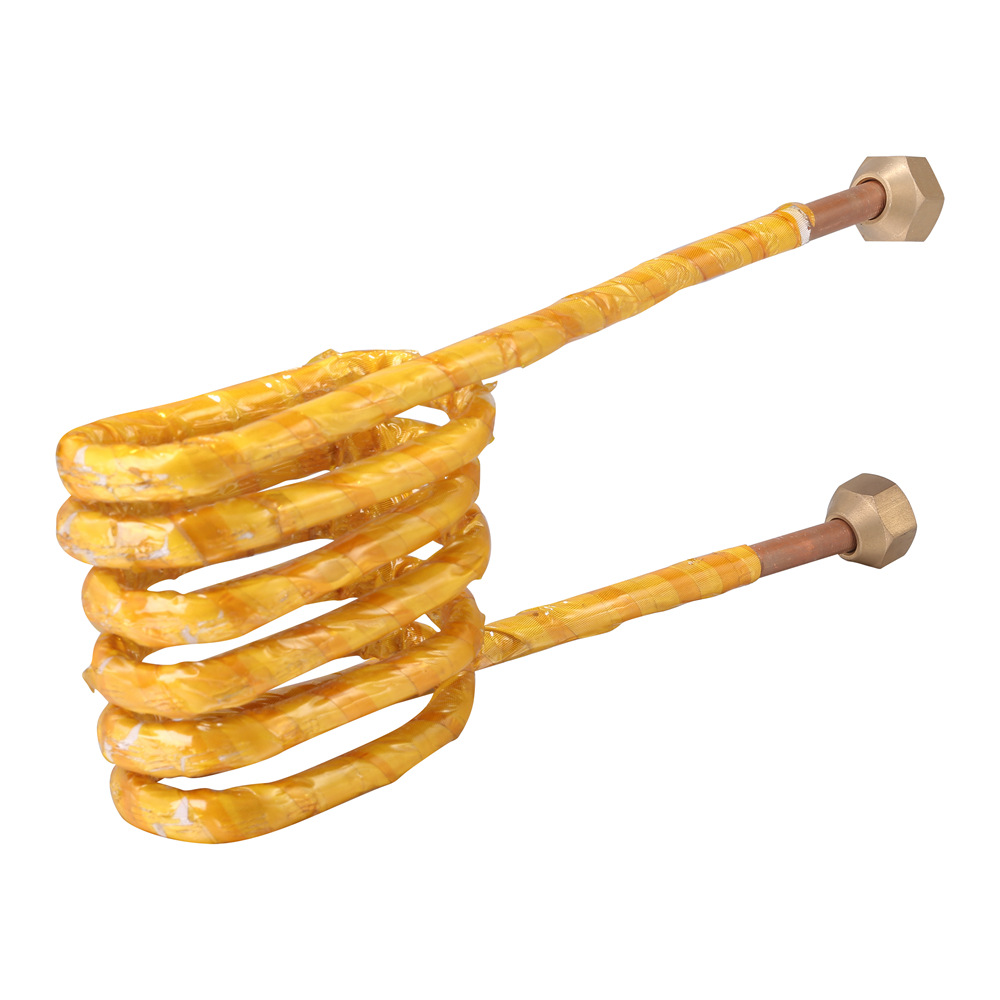

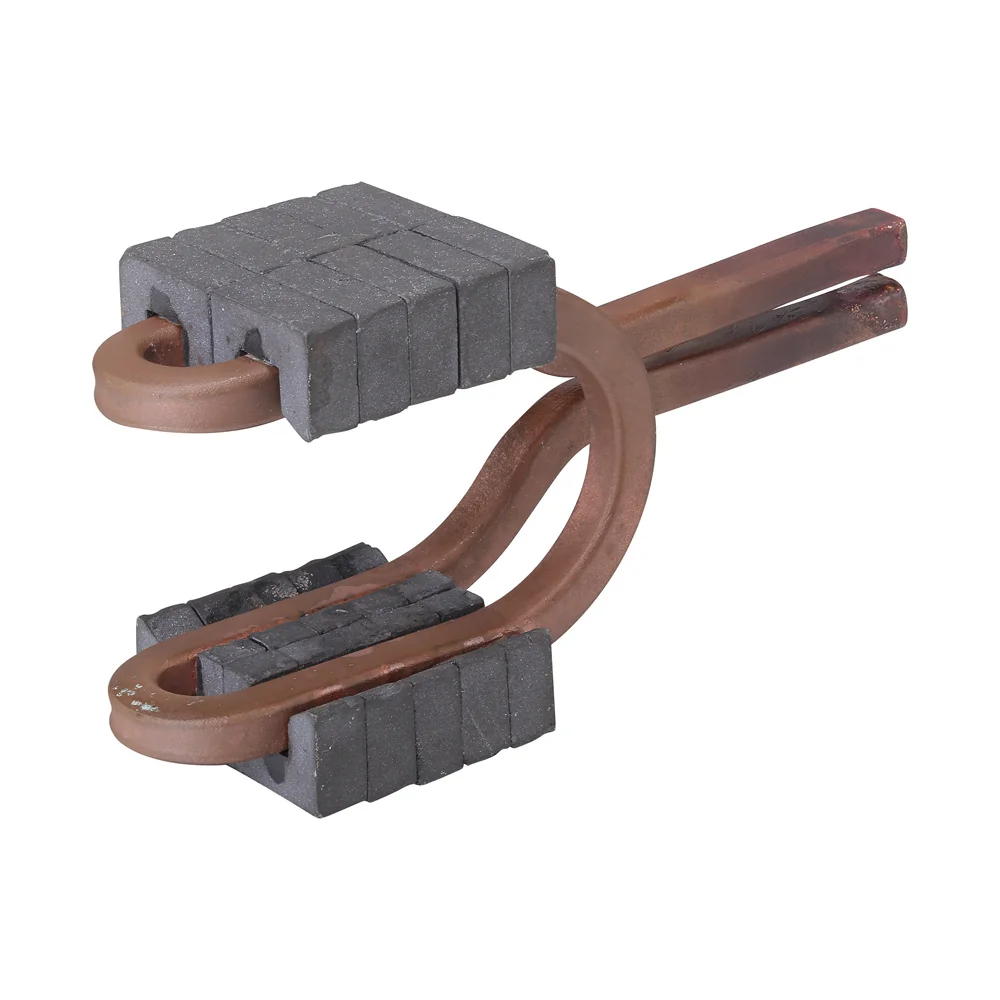

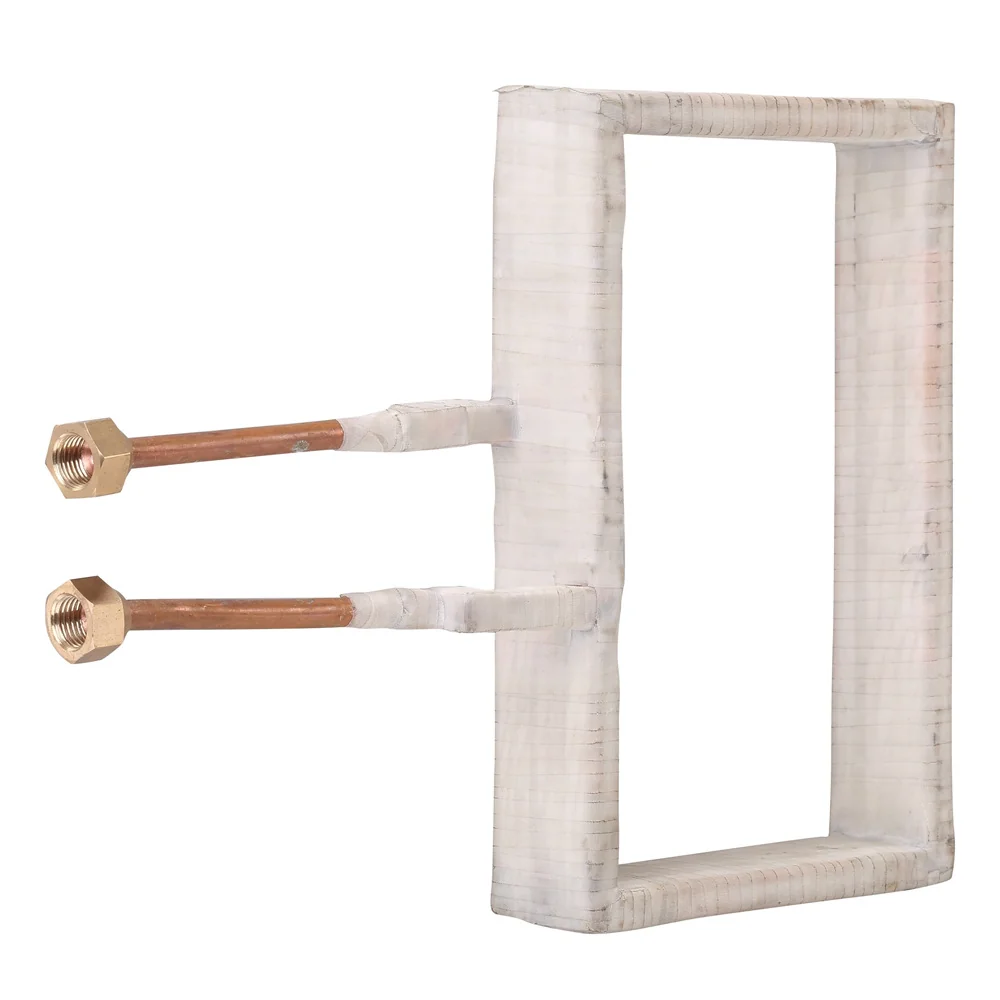

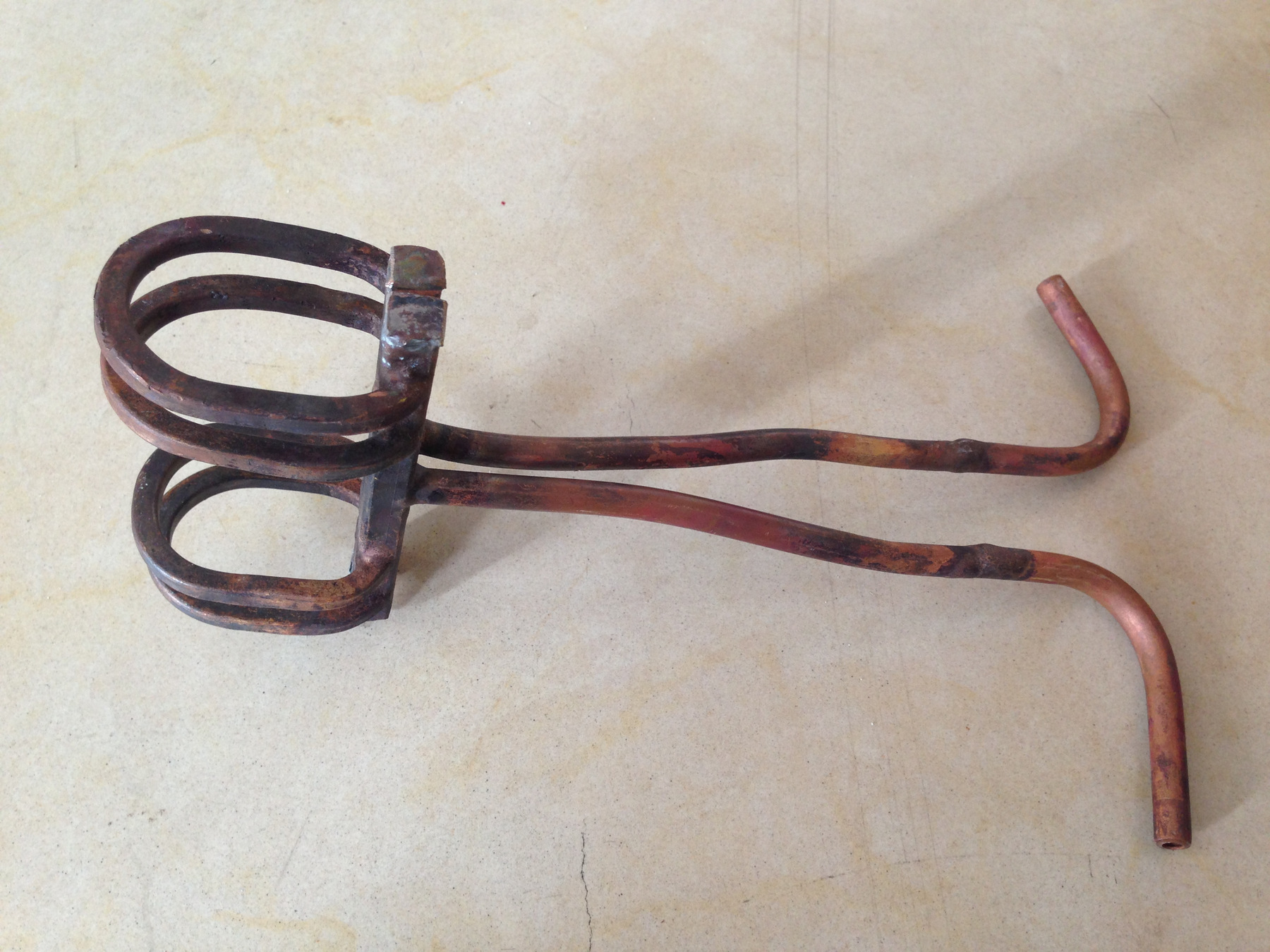

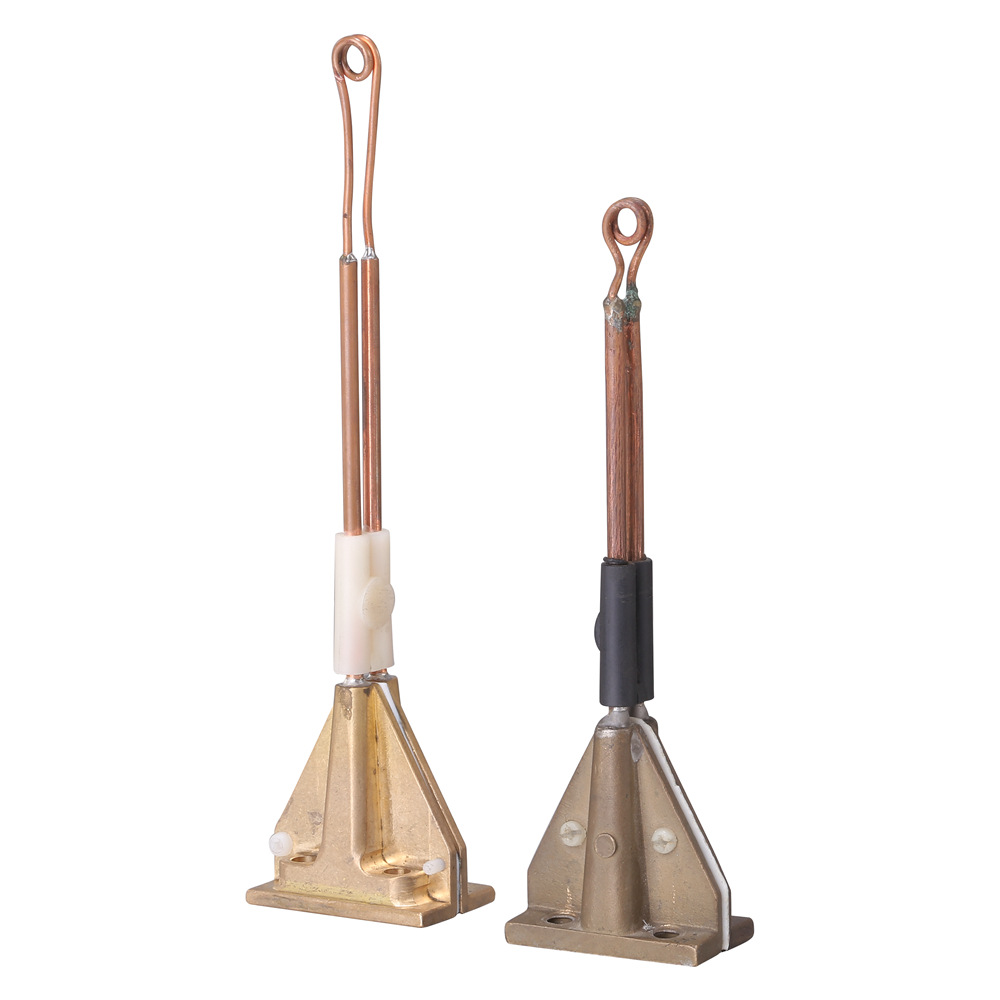

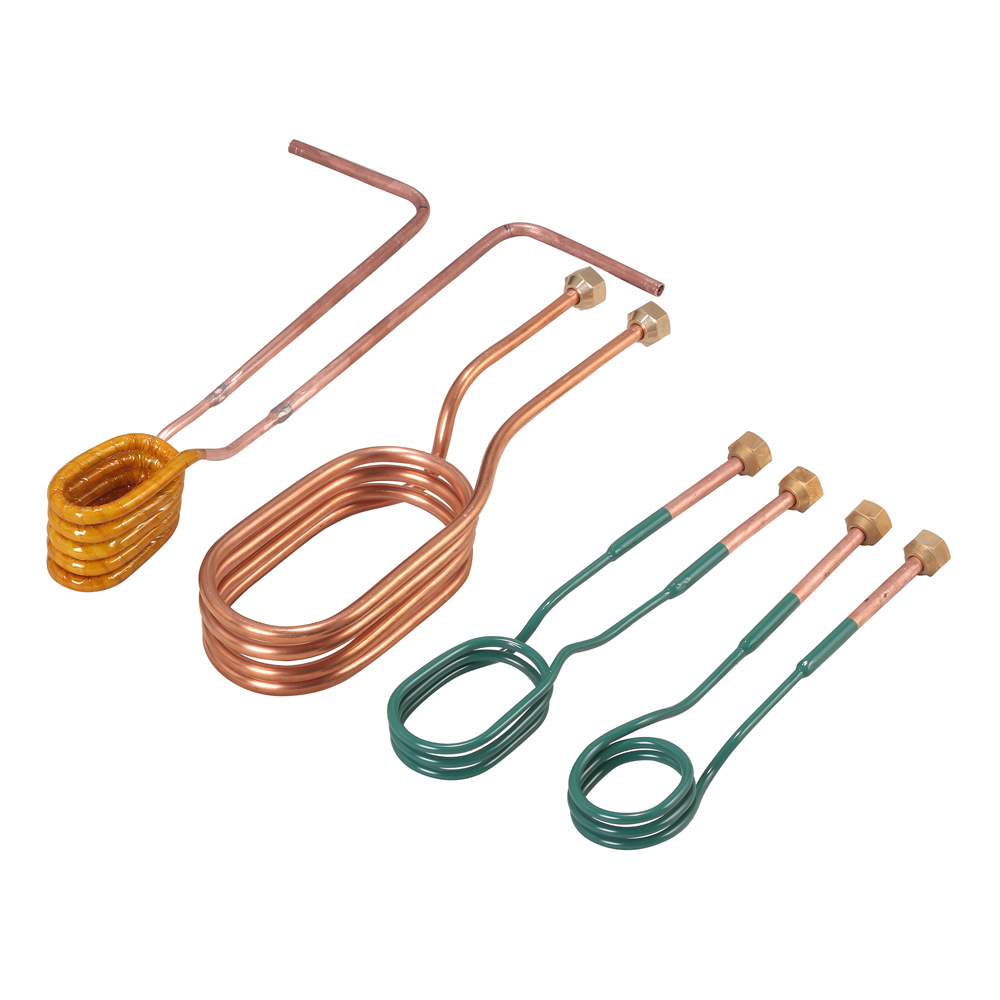

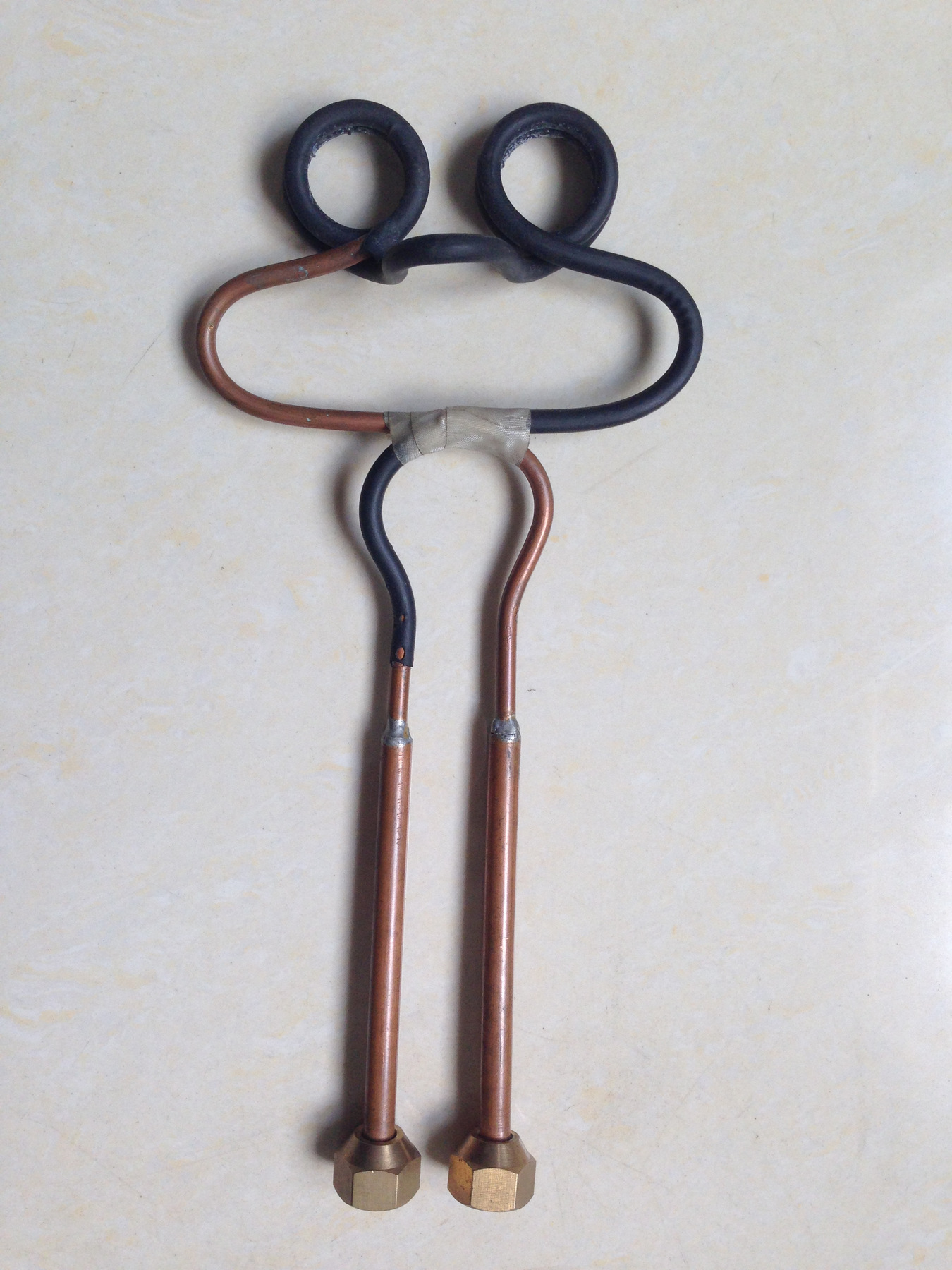

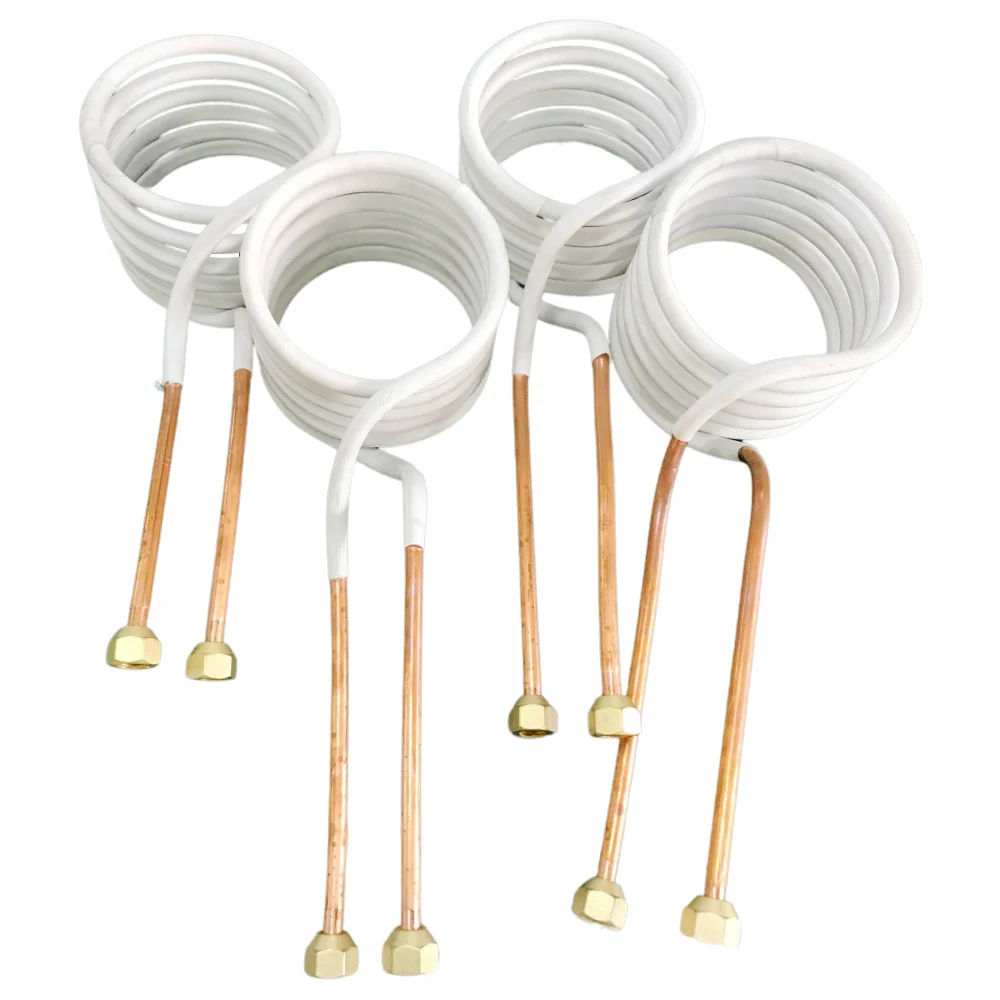

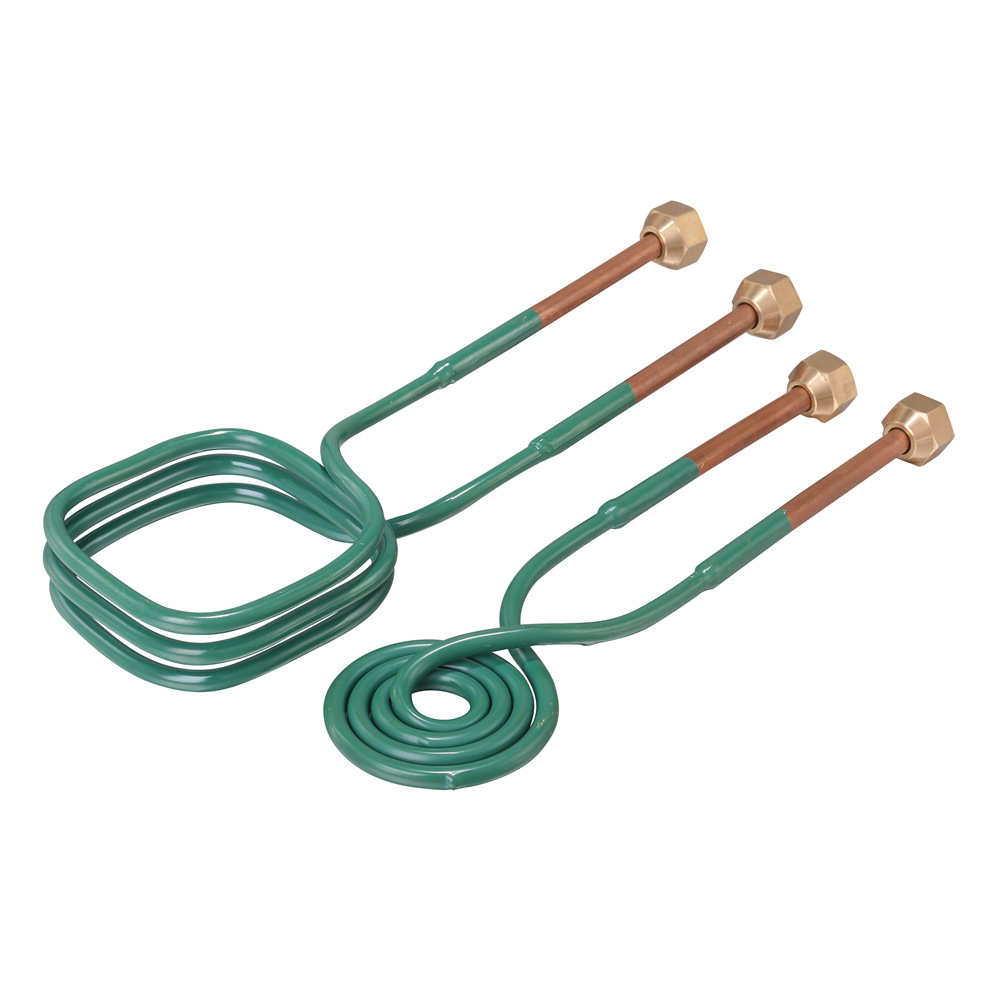

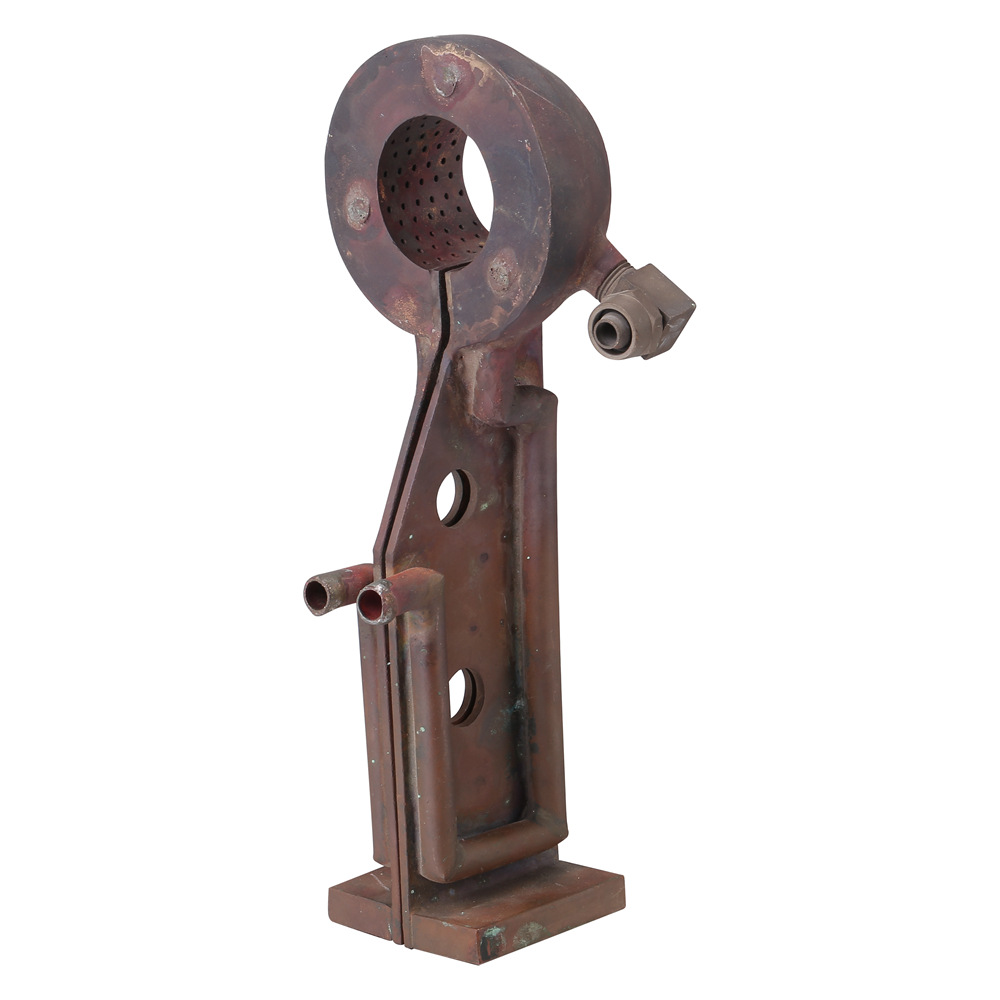

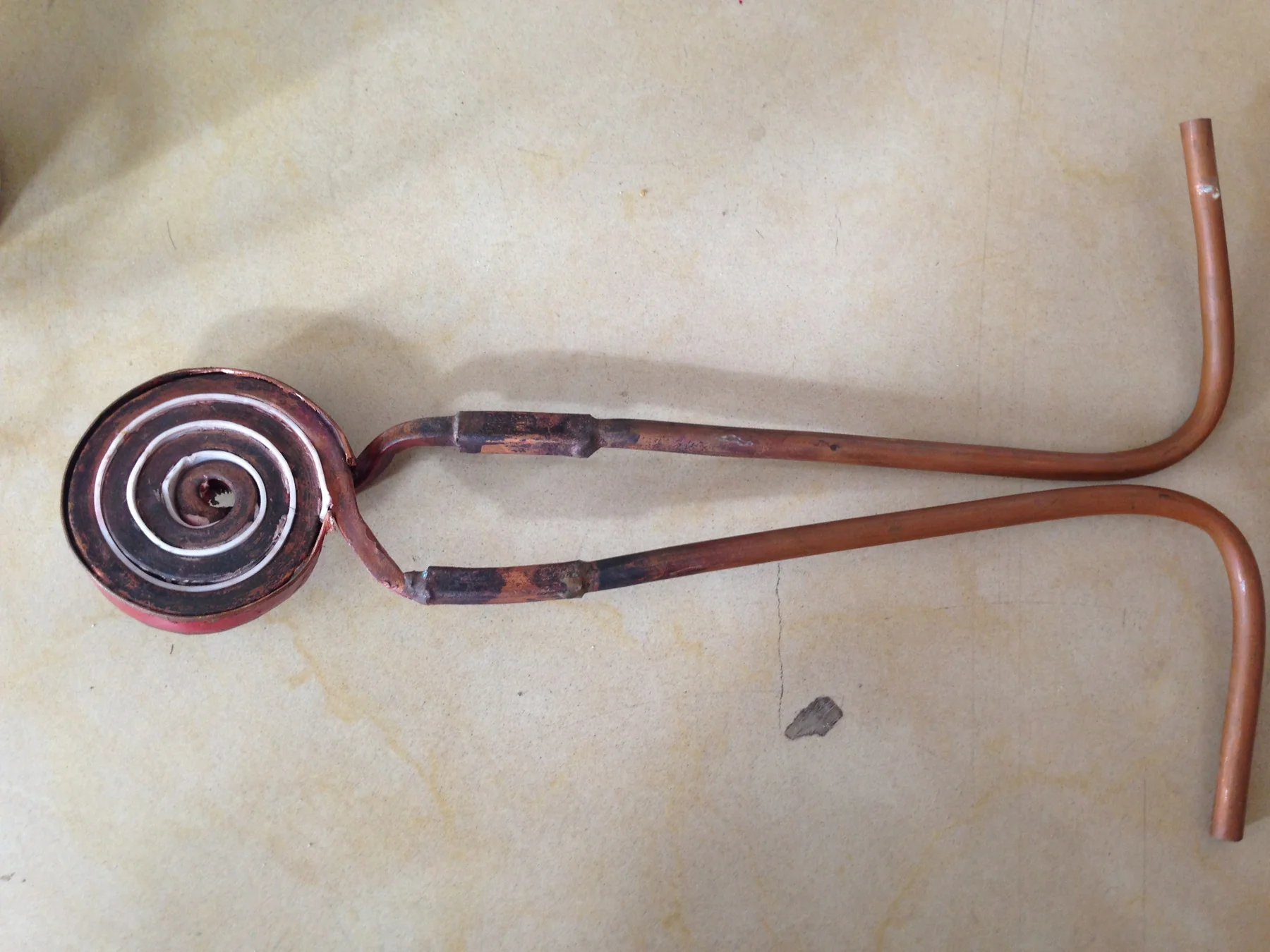

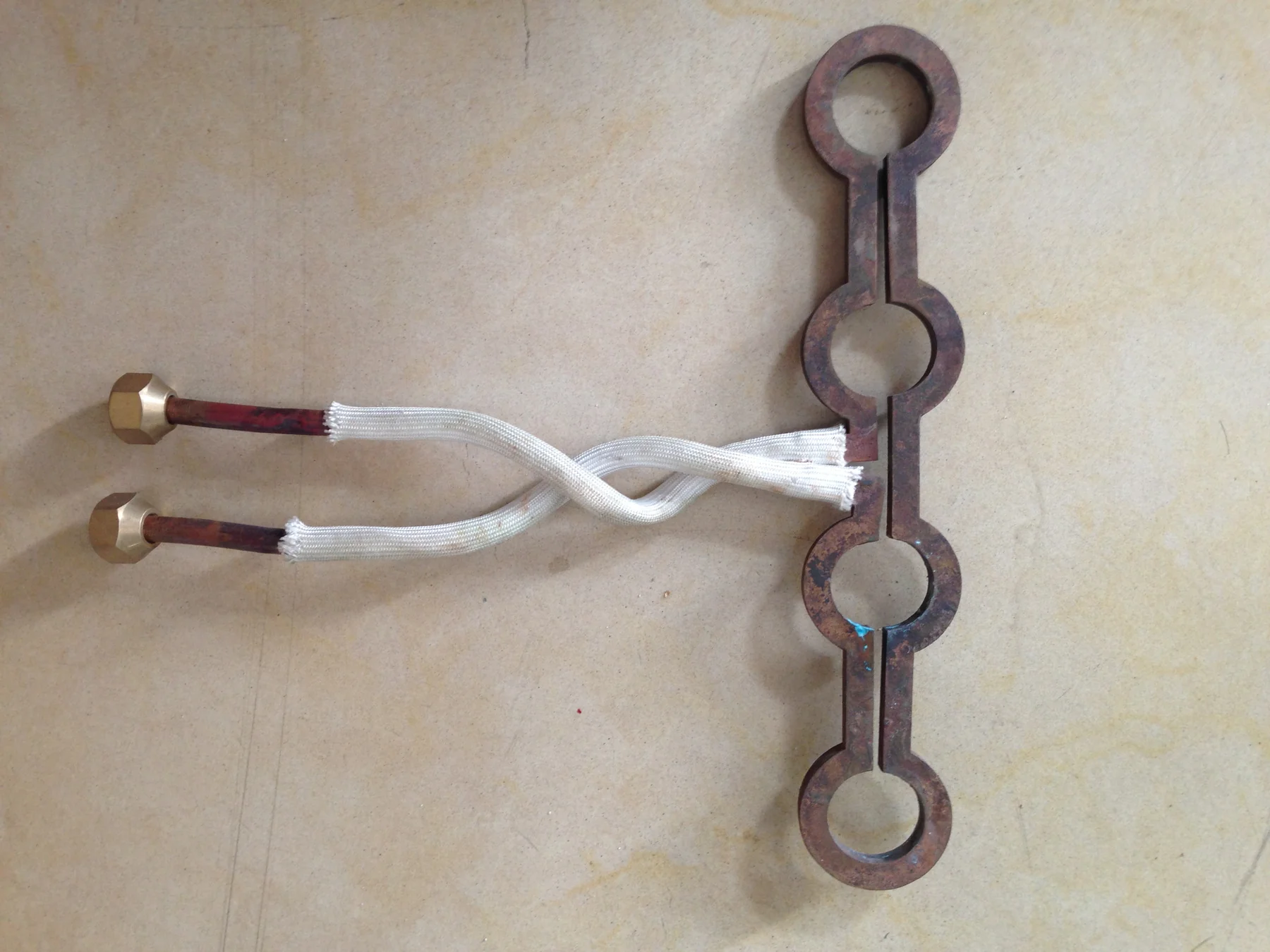

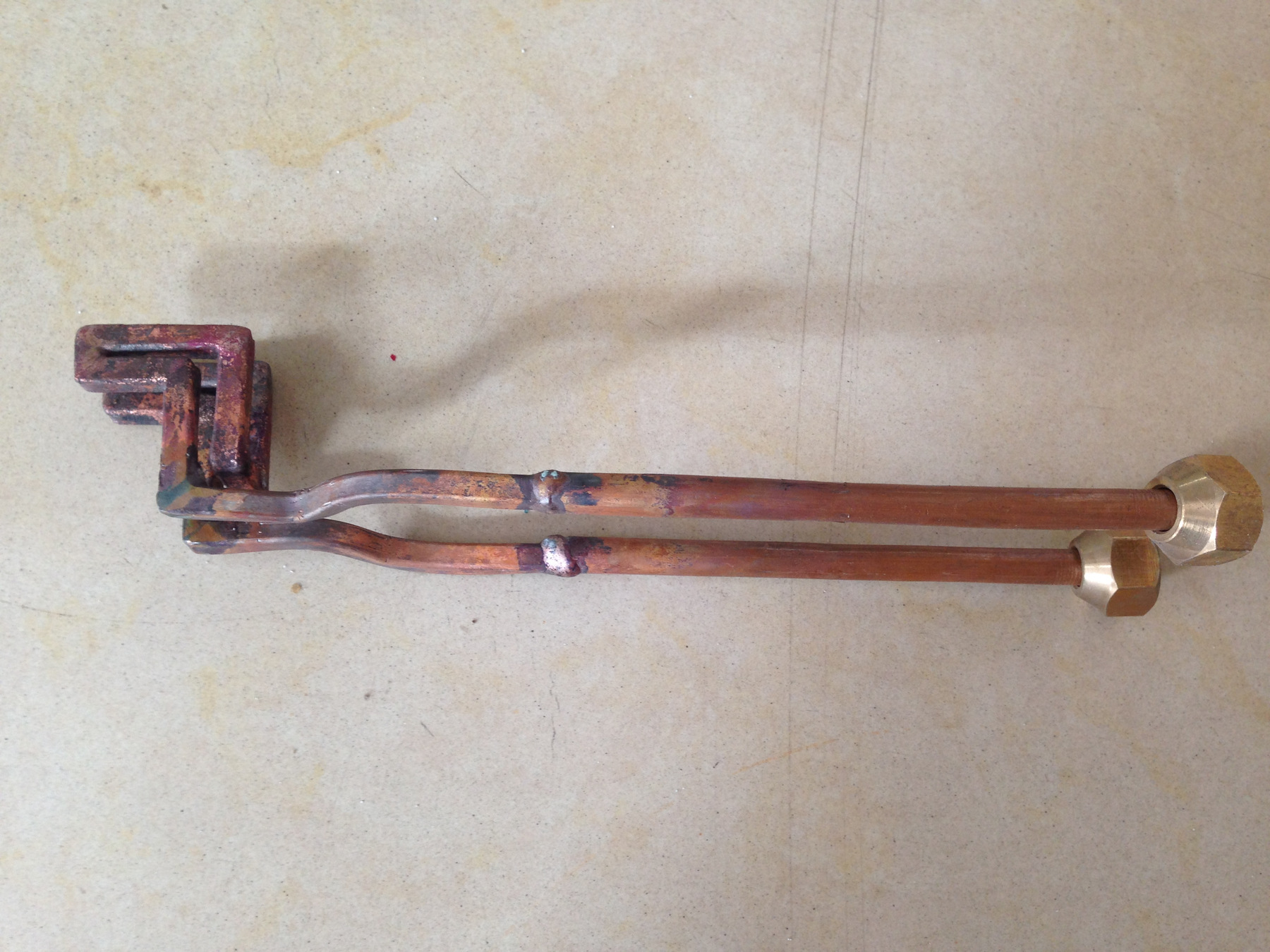

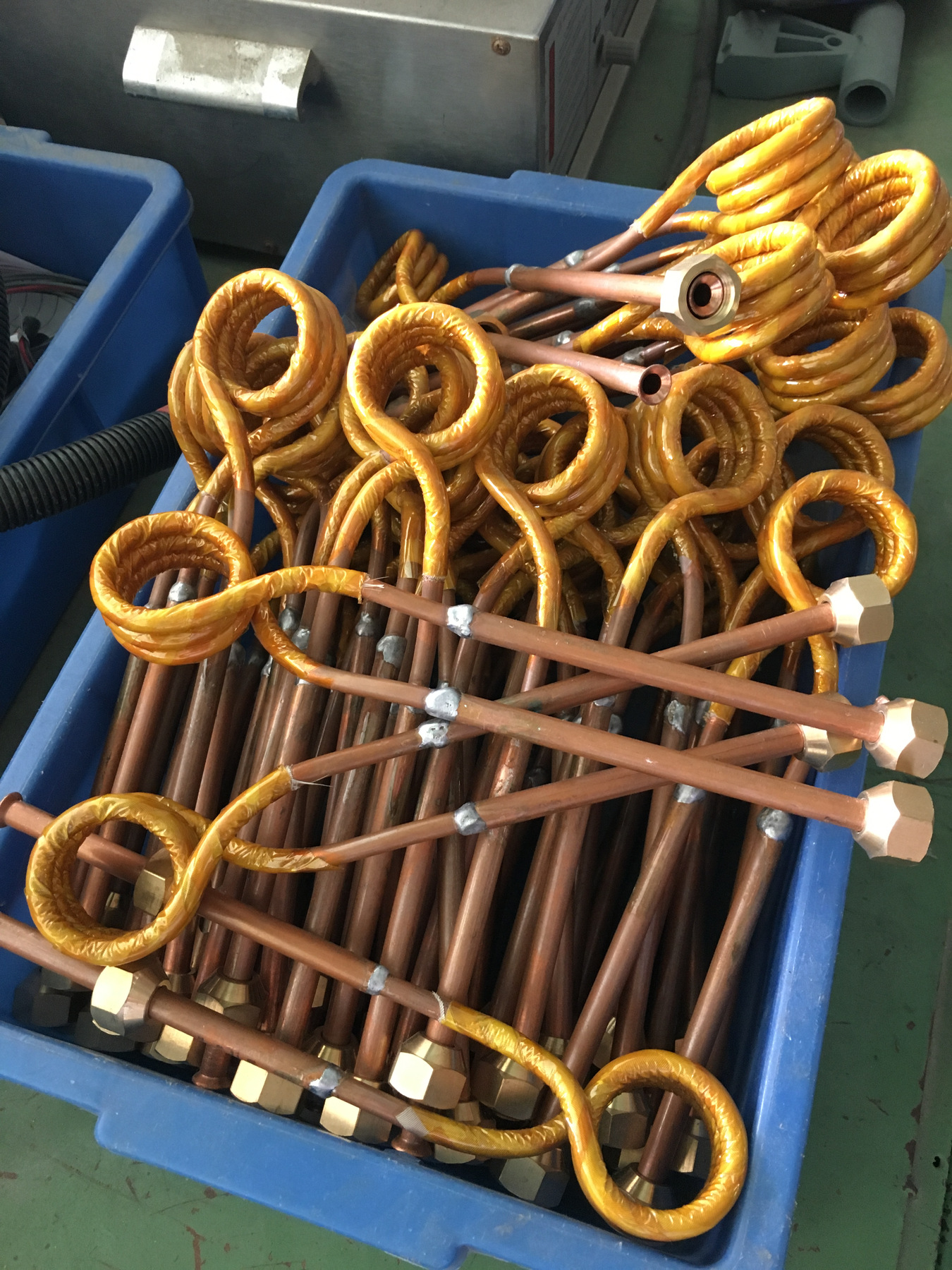

Варианты
Вопросы о подборе
Достаточно ли указать внутренний диаметр?
Нет. Нужны также длина рабочей части, число и шаг витков, зазор до заготовки, токоподводы и параметры установки.
Можно ли повторить индуктор по образцу?
Пришлите фотографии, размеры и данные оборудования. Если для точного повторения потребуется сам образец, согласуем его передачу.
Зачем указывать рабочую частоту?
Частота влияет на характер нагрева и электрические параметры нагрузки. Индуктор подбирают совместно с заготовкой и источником питания.
