Драйверные платы для транзисторных преобразователей
Драйверная плата формирует импульсы управления затворами силовых транзисторов. Её подбирают под конкретный модуль и схему преобразователя: важны напряжения включения и выключения, выходной ток драйвера, питание и входные сигналы.
- Оборудование
- Транзисторные индукционные установки
- Подбор
- По маркировке и исполнению
Стоимость и срок поставки уточняются для выбранного исполнения.
Параметры драйвера
| Что проверить | Почему это важно |
|---|---|
| Маркировка силового модуля | Для проверки напряжений управления, заряда затвора и схемы выводов |
| Выход драйвера | Для сопоставления тока заряда и разряда затвора, резисторов и частоты переключения |
| Питание и входы | Для проверки напряжений питания, полярности и логики сигналов |
| Изоляция и защиты | Для проверки развязки каналов и функций, предусмотренных схемой |
| Подключение | Для сопоставления контактов, кабелей и креплений |
Чем драйвер отличается от платы управления
Плата управления задаёт последовательность и длительность управляющих импульсов. Драйвер обеспечивает заряд и разряд затворов силовых транзисторов. В некоторых преобразователях эти функции размещены на одной плате. Поэтому для подбора нужны фотографии узла и схема его подключения.
Что прислать для замены

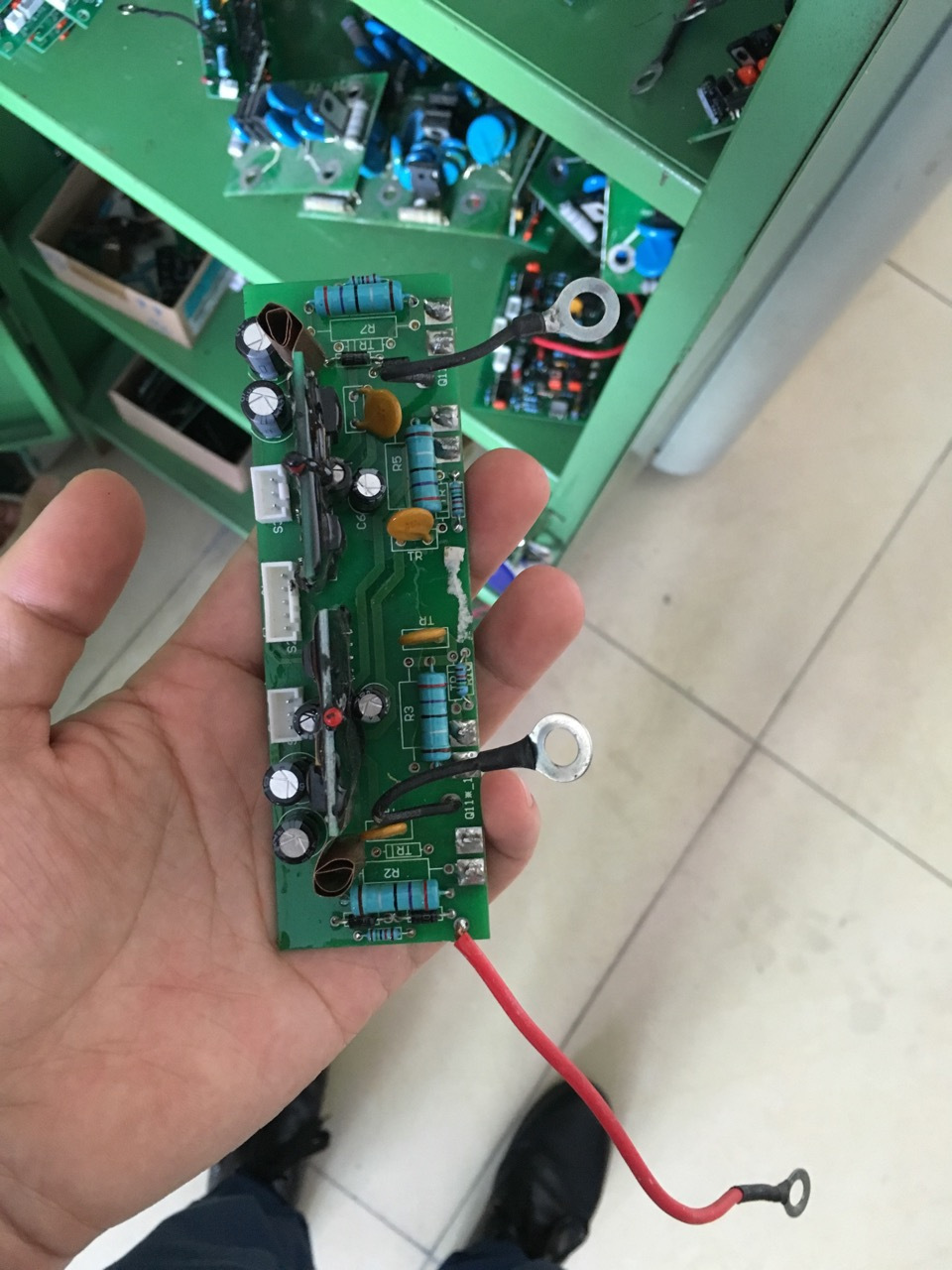

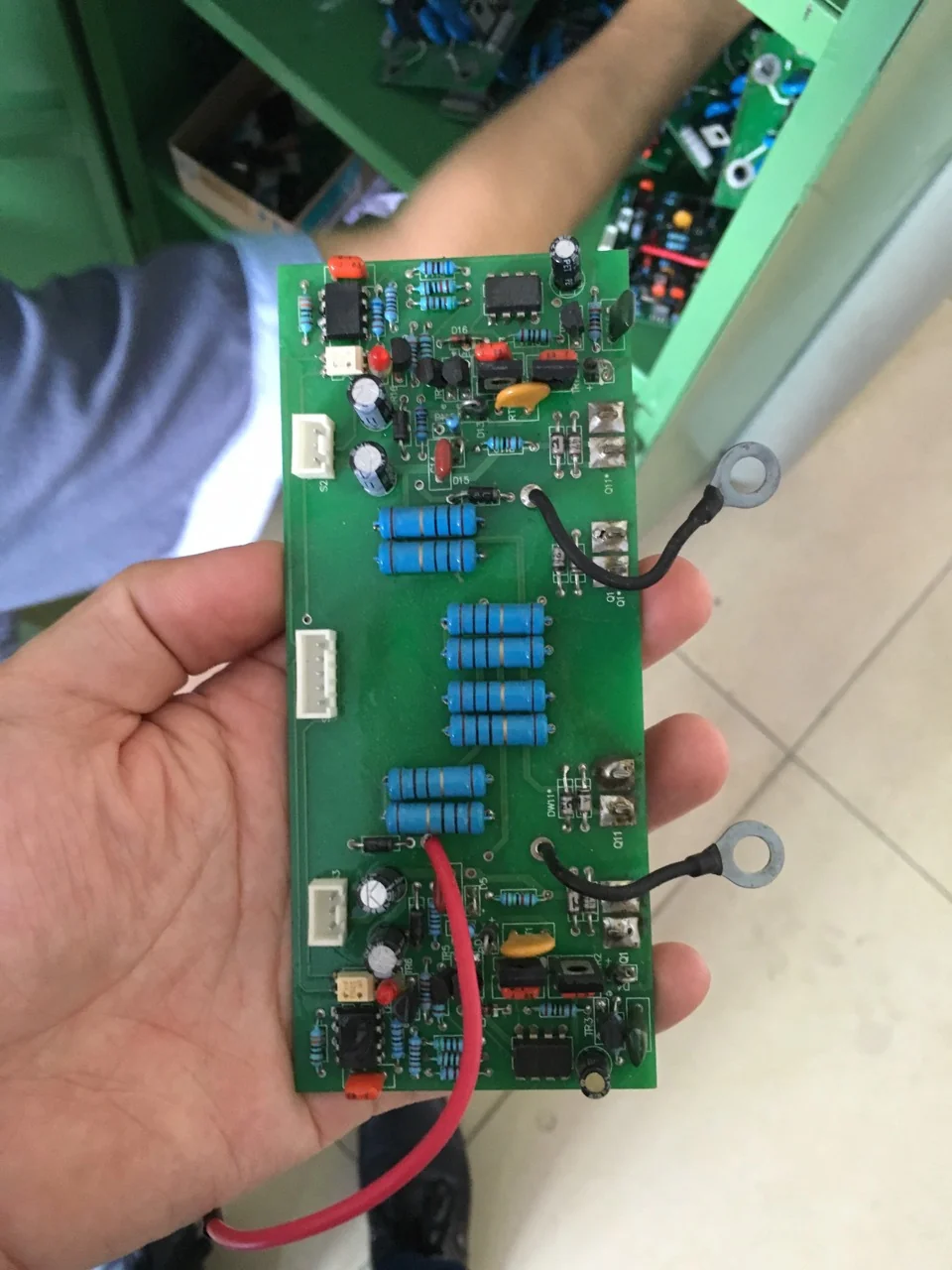

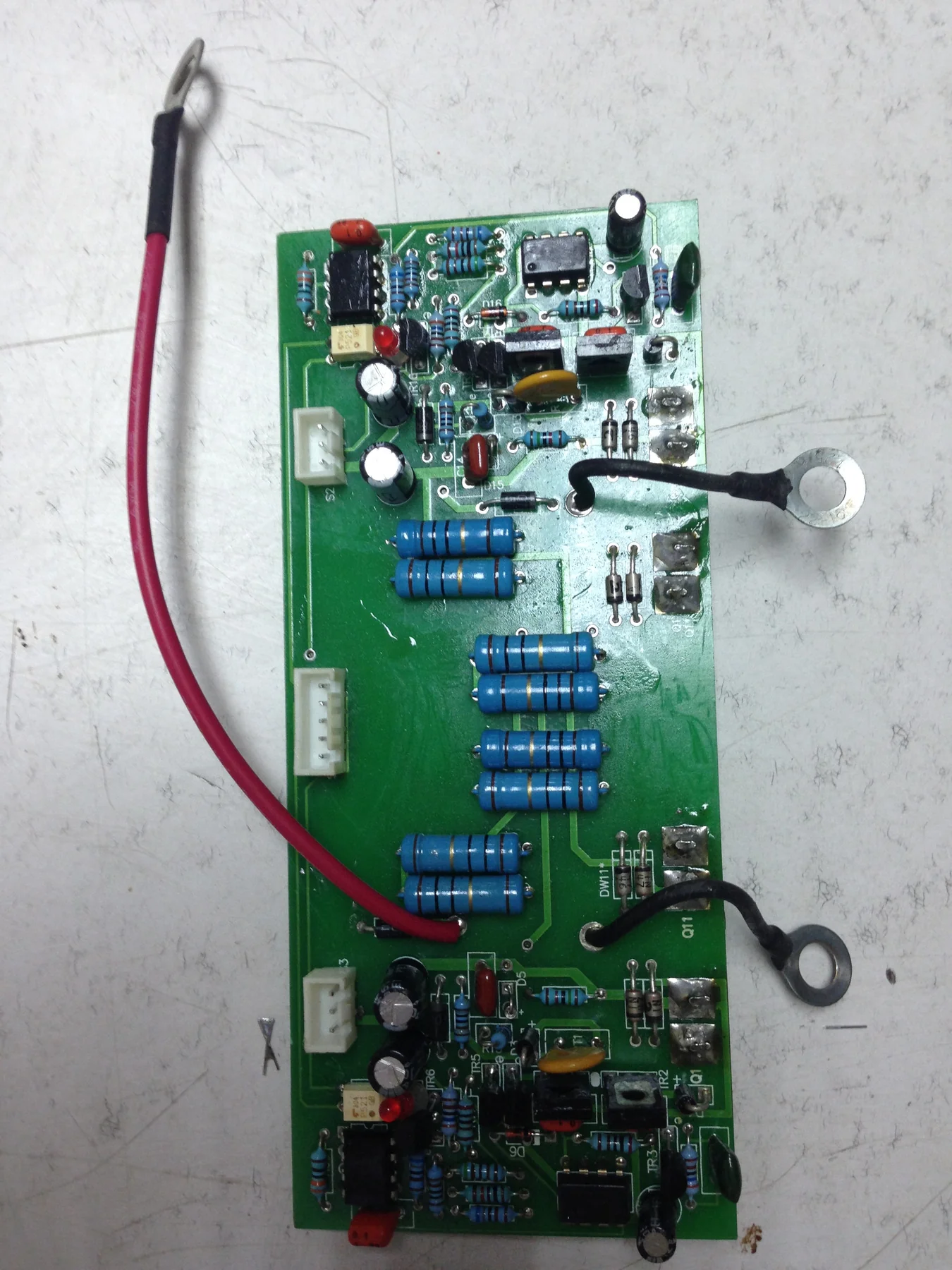

Укажите модель преобразователя и полную маркировку силового модуля. Приложите фотографии драйверной платы, разъёмов и подключённых проводов. Если замена связана с аварией, добавьте результаты диагностики силовой части и питания драйвера.
Варианты
Вопросы о подборе
Можно ли выбрать драйвер только по току IGBT?
Нет. Нужно учитывать заряд затвора, напряжения управления, частоту переключения, выходной ток драйвера и схему включения. Ток коллектора IGBT и ток выхода драйвера — разные параметры.
Одинаковые размеры плат означают взаимозаменяемость?
Нет. Помимо монтажа проверяют распайку, питание, сигналы управления и функции защиты.
