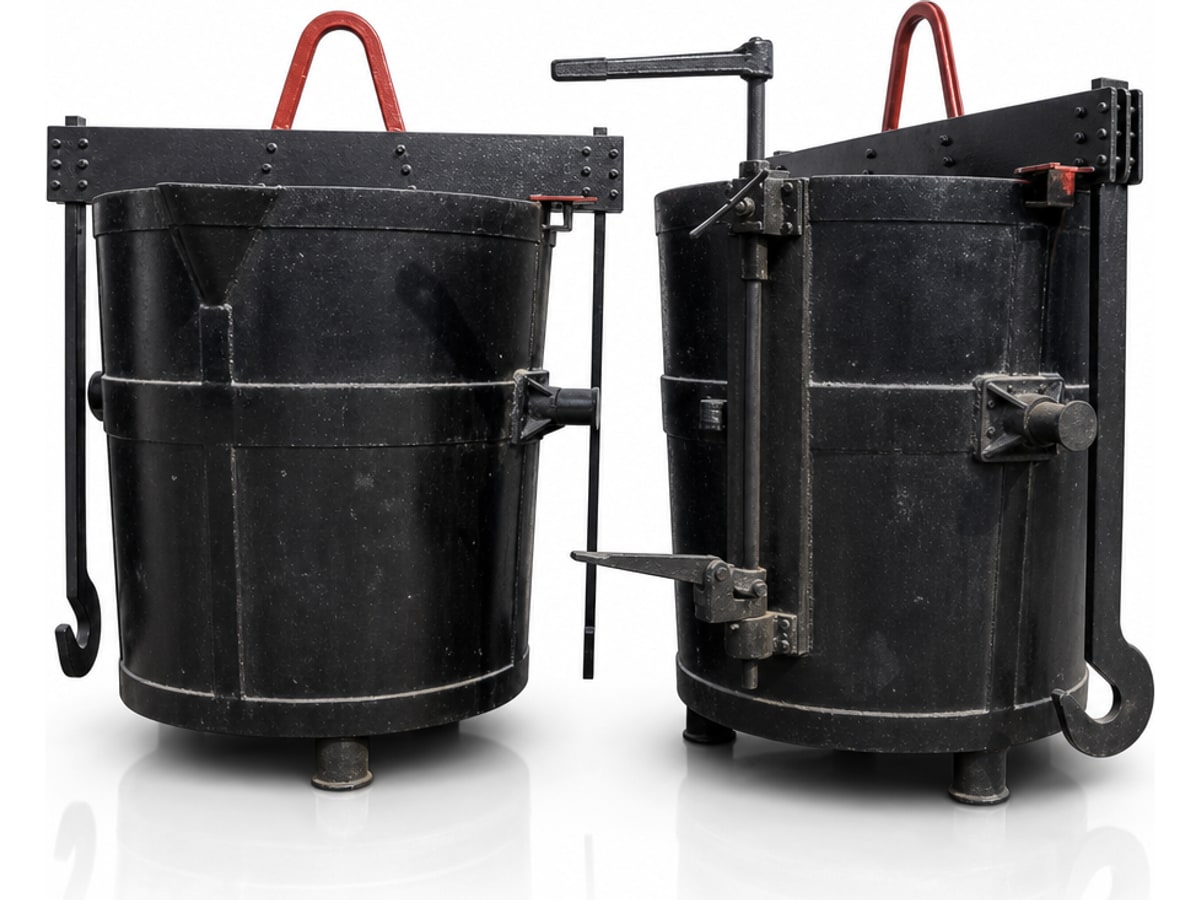

Сталеразливочные ковши стопорного типа

Как устроен выпускной узел

Выпуск идёт через донное отверстие: стопор открывает и перекрывает проход, наклонять корпус не требуется. Состав выпускного узла, огнеупорные детали и ЗИП фиксируются в спецификации заказа.

Диаметр корпуса из таблицы не равен диаметру выпускного отверстия. Для согласования стакана и стопора нужны параметры расплава и режим разливки; отдельно проверяют пространство под днищем и доступ для обслуживания узла.

Для каких задач нужен донный выпуск

Стопорную конструкцию применяют в схемах разливки, где металл должен поступать в приёмную чашу формы снизу из вертикально расположенного ковша. При открытии выпуска не требуется поворачивать весь корпус и перемещать верхний носок над формой.

Это принципиальное отличие от поворотного и чайникового ковшей. Оно важно при выборе положения ковша над формой, организации рабочей зоны и расчёте высоты подвески. Возможность применить конкретный типоразмер определяется всей компоновкой участка, а не только массой расплава.

Как устроен стопорный ковш

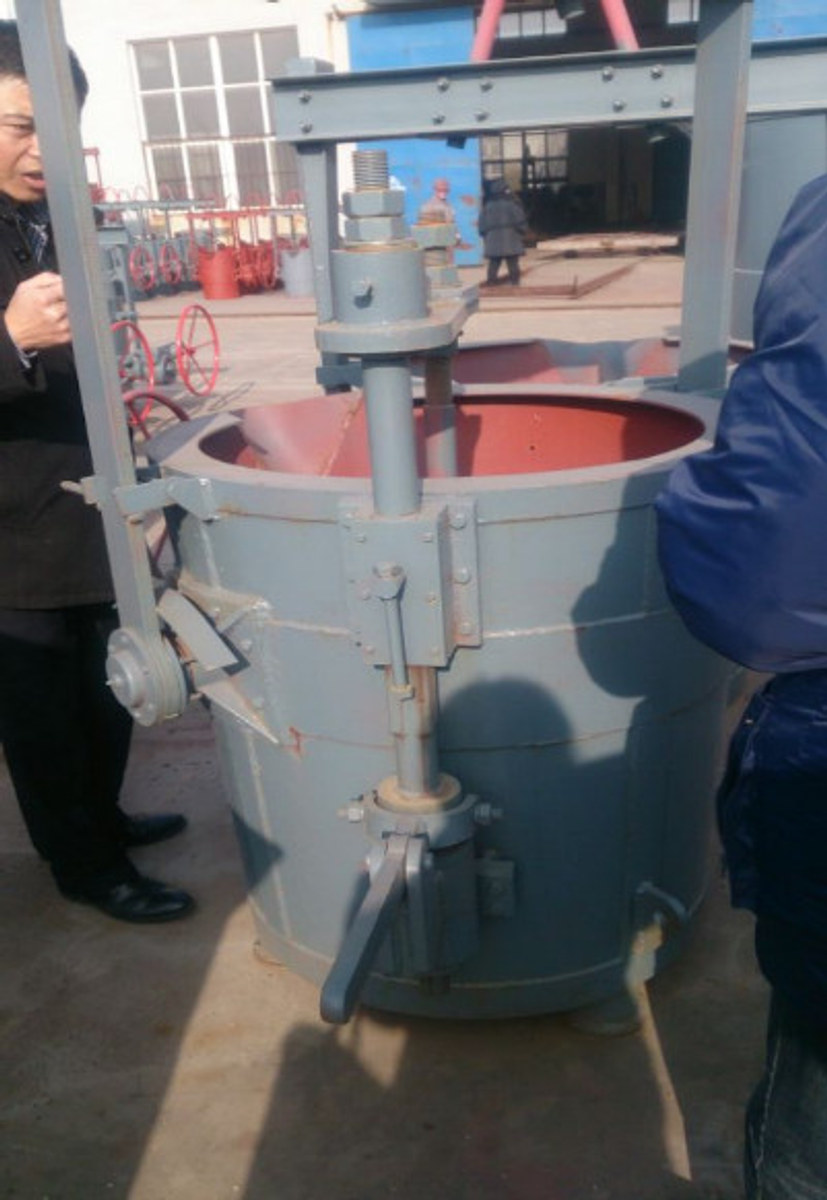

В днище расположен выпускной узел с огнеупорным стаканом. Отверстие перекрывает огнеупорная рабочая часть стопора, соединённая с механизмом управления. Подъём стопора открывает проход для металла, опускание закрывает его. Несущая оболочка, футеровка и подвеска выполняют свои отдельные функции.

Донный выпуск отбирает металл ниже поверхностного слоя шлака. Это помогает ограничить его попадание в струю, но не гарантирует отсутствие всех неметаллических включений. Важны состояние расплава, уровень металла и принятый порядок завершения разливки.

Стопор и шибер — разные запирающие устройства. В стопорной системе отверстие перекрывается рабочей частью стопора; в шиберной меняется совмещение проходов в плитах. Комплектующие и описания таких систем нельзя смешивать.

Что даёт конструкция и какие у неё ограничения

При неподвижном ковше положение выпускного отверстия относительно формы сохраняется. Это позволяет организовать заливку без изменения угла корпуса. Но постоянное положение струи не означает постоянный расход: по мере опорожнения меняется напор металла.

Пропускная способность зависит от геометрии выпускного узла и уровня расплава. Стопор прежде всего открывает и перекрывает выпуск. Если производству нужна заданная точность дозирования, требования к управлению и контролю массы согласуют отдельно.

Рабочие огнеупорные детали подвергаются износу. Состояние контактных поверхностей влияет на возможность полностью перекрыть выпуск. Для обслуживания нужны доступ к донному узлу, запасные детали согласованного исполнения и предусмотренная предприятием подготовка ковша к следующему циклу.

Как читать параметры и заказывать стопорный ковш

Диаметр корпуса в таблице — не диаметр выпускного отверстия. Ход механизма также не задаёт расход металла. Для подбора нужны марка и температура сплава, масса партии, требуемое время заливки, положение приёмной чаши и требования к выпускному узлу.

По месту установки проверяют высоту ковша в сборе, пространство под днищем и доступ к приводу. Огнеупорный стакан, стопор, механизм управления и запасные части согласуют в спецификации: нельзя считать, что фотография определяет весь комплект.

Ковш поставляем без футеровки. Её выполнение и подготовку к эксплуатации согласуют с учётом донного узла. Если требуется стенд сушки или нагрева, его крышка и компоновка не должны мешать стопорному механизму. Совпадение тоннажа обычного и стопорного ковша ещё не подтверждает совместимость стенда.

Что указать для подбора

• Сплав, рабочая температура и масса металла в ковше.
• Требуемая схема выпуска и режим управления потоком.
• Габариты в сборе, параметры подвески и положение выпускного узла.
• Требования к стопору, стакану, футеровке и запасным частям.

Стопор и шиберный затвор — не одно устройство

В этой серии поток перекрывается стопором в донном выпускном узле. Шиберное перекрытие — другая конструкция. При замене ковша укажите тип действующего механизма и приложите его чертёж.

Поставка и гарантия

Ковши поставляем без футеровки, с паспортом. Для первого обращения достаточно имеющихся данных: описания задачи, фотографий или документов. Предложение на стандартный ковш готовим за один день при достаточных исходных данных.

Поставка под заказ — от 30 дней. Для нестандартной конструкции согласуем чертёж, габариты и подвеску. Перед отгрузкой проверяем комплектность, размеры и работу механизма поворота, если он предусмотрен комплектацией; по запросу предоставляем фото или видео.

Гарантия на редуктор — 6 месяцев, остальные узлы в неё не входят. Условия гарантии и запасные части.
