Лабораторные и исследовательские трубчатые печи УИ-ТП

Для каких задач подходит

В обозначении УИ-ТП число показывает длину нагреваемой зоны в миллиметрах. Это не общая длина трубы и не максимальный размер детали. Для подбора нужны полезный внутренний диаметр, длина образца, температура, среда, давление, требуемое число зон и способ загрузки.

• термообработка проволоки, стержней и небольших образцов
• обжиг, прокалка и спекание порошков
• исследования в аргоне, азоте или вакууме
• пилотные процессы с вращением трубы

Модельный ряд и характеристики

В таблице — базовый ряд. Температуру, мощность выбранного исполнения и размеры садки с оснасткой согласуем по вашему процессу.

Длины и диаметры — варианты серии, не перечень всех совместимых сочетаний. Мощность 4–35 кВт — диапазон по конфигурациям. Внутренний диаметр трубы, длину равномерной зоны и питание фиксируем отдельно.

Как подбираем исполнение

• полезный внутренний диаметр и материал трубы
• длина равномерной нагреваемой зоны
• температура и допустимая скорость нагрева
• газ, расход, вакуум и тип уплотнений

Температура и управление

Температурные исполнения серии: 800, 1000, 1200, 1400, 1600, 1700 и 1800 °C. Трубу и нагреватели выбираем по температуре, среде и допустимой скорости изменения режима. Питание — 220 или 380 В по выбранной конфигурации.

Конструкции и дополнительные возможности

• одна или несколько независимых зон
• кварцевая, корундовая или металлическая труба по режиму
• вакуумная система под рабочее давление
• ротаметр или массовый расходомер
• раскрывающийся корпус
• наклон и вращение
• перемещаемый нагревательный модуль
• регистратор

Выберите конструкцию трубчатой печи

Горизонтальные трубчатые печи до 1800 °C

Базовая горизонтальная компоновка для образцов, порошков, проволоки и небольших деталей.

• универсальные исследования и технологические пробы
• нагрев в воздухе или потоке инертного газа
• одна или несколько зон по длине

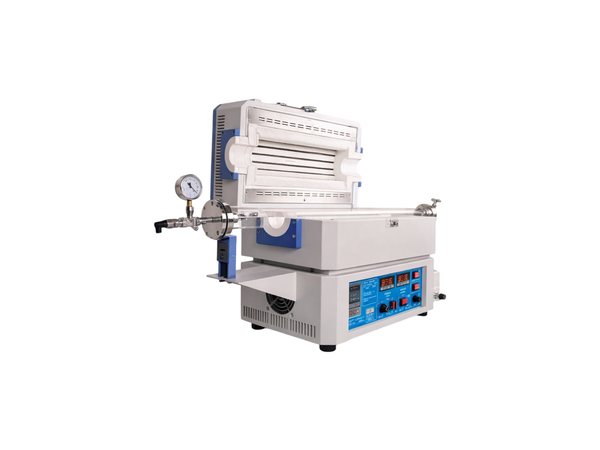

Раскрывающиеся многозонные трубчатые печи

Корпус раскрывается вокруг трубы или длинномерного изделия, упрощая установку и замену технологической оснастки.

• нагрев длинномерных деталей без продевания через закрытую камеру
• многозонные профили температуры
• интеграция в опытные линии

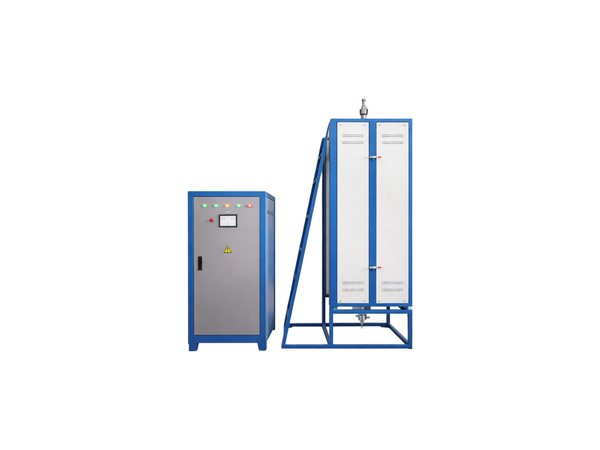

Вертикальные трубчатые печи

Вертикальная труба для процессов с загрузкой сверху, подвесом образца или движением материала под действием силы тяжести.

• обработка стержней и волокон
• прокалка небольших порций порошка
• газовые процессы с вертикальной ориентацией

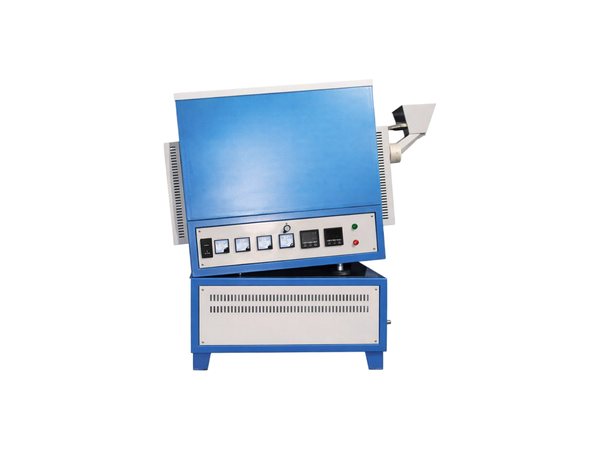

Наклонно-вращающиеся трубчатые печи

Наклон и регулируемое вращение трубы обеспечивают перемешивание и перемещение порошков или гранул через нагреваемую зону.

• прокалка и обжиг порошков
• смешение при нагреве
• лабораторная и пилотная непрерывная обработка

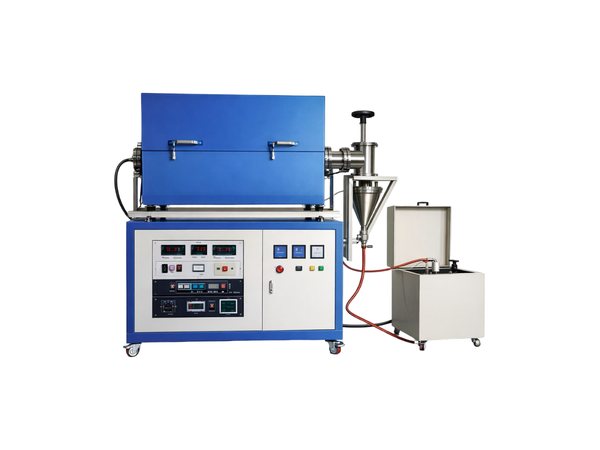

Вакуумно-атмосферные трубчатые печи

Трубчатая печь с герметичными фланцами, откачкой и подачей газа для циклов в вакууме и контролируемой атмосфере.

• отжиг без интенсивного окисления
• спекание в аргоне или азоте
• дегазация и исследовательские циклы

Высоковакуумные трубчатые печи

Трубчатая печь с подобранной насосной системой для высоковакуумных исследовательских и технологических процессов. Рабочее давление и время откачки подтверждаются для системы при рабочей температуре с учётом газовыделения садки.

• высоковакуумный отжиг
• синтез и спекание чувствительных материалов
• исследования поверхности и дегазация

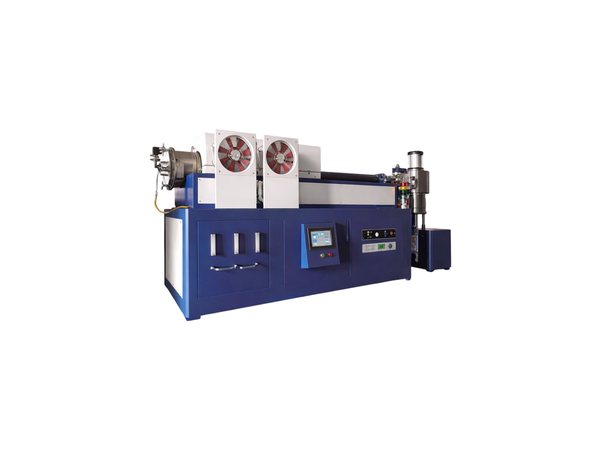

Трубчатые печи с перемещаемым нагревательным модулем для ускоренного охлаждения

После выдержки нагревательный модуль отводится по направляющим от неподвижной трубы, что может сократить время естественного охлаждения образца без продувки процессным воздухом. Допустимую скорость охлаждения и положение модуля определяем по материалу трубы и садки; заданная кривая охлаждения требует отдельного расчёта.

• термоциклирование
• сокращение времени охлаждения
• исследование фазовых превращений

Вопросы по подбору

Что означает УИ-ТП-500?

Номинальная длина нагреваемой зоны — 500 мм. Полная длина трубы больше длины нагреваемой зоны, а длина равномерной температурной зоны согласуется отдельно.

Как выбрать диаметр трубы?

Нужен полезный внутренний проход с учётом образца и оснастки. В таблице дан номинальный диаметр; толщину стенки и внутренний размер фиксируем в спецификации.

Какие газы можно использовать?

Аргон и азот подбираем по совместимости с материалом. Активные и горючие среды требуют специального исполнения газовой системы и соответствующих систем защиты.

Что получите в техническом предложении

• конструкция печи, длины нагреваемой зоны и зоны равномерной температуры
• материал, внутренний и наружный диаметры и полная длина трубы
• газовая или вакуумная система, мощность, комплектация, стоимость и срок

Проверка, пусконаладка и гарантия

До отгрузки проверяем комплектность, электрическую и механическую части, а также работу блокировок при полном подключении оборудования. Первый полный прогрев проводим у заказчика с учётом состояния футеровки после перевозки. Выполняем пусконаладочные работы, обучаем персонал и оформляем акт. Гарантийный срок — 12 месяцев. Начало его отсчёта определяется договором: со дня отгрузки либо со дня подписания акта пусконаладочных работ.
